ミスミ

Ｃ形止め輪（穴用）

カタログ |P.2-302

数量スライド割引
当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（46件）

通常単価(税別): 200円～1,647円

税込単価: 220円～1,812円

この商品のクリーン洗浄品

クリーン洗浄・梱包済みでお届けします

脱脂洗浄精密洗浄電解研磨+精密洗浄

ミスミ

【クリーン洗浄品】Ｃ形止め輪（穴用）

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

Ｃ形止め輪（軸用）

4.7

通常価格(税別)： 178円 (税込価格：196円)

通常出荷日：在庫品1日目

【特長】・穴用のＣ形止め輪です。・販売単位は、バラ(1個から購入可能)です。・...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
内輪止め
形状
標準（Ｃリング）
販売単位
バラ(1個から購入可能)
止め輪タイプ
内輪止め
取り付け方種類
標準
商品種類
止め輪

ご注意

【仕様変更】25年7月より順次、ステンレス品の材質が変更になります。詳細はこちらをご確認ください。
梱包含め変更前後の商品が混在してお手元に届く可能性がありますが、使用上問題はございません。
精密洗浄・電解研磨を行ったＣ形止め輪（穴用）を新発売いたしました。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が62型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

RTWN
RTWS（ステンレス）

適用する穴

d₄：止め輪をd₁にはめる時の円周の最小径
（クリアランス内径）

Type	[ M ]材質	[ H ]硬度	[ S ]表面処理
RTWN	ばね用鋼	44~53HRC	リン酸塩被膜
RTWS	SUS304-CSP相当	36~44HRC	ー

[ ! ]外形寸法など、JIS B 2804を参考。

規格表

型式

RTWN10
RTWS20

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		止め輪							参考	適用する穴(参考)						RTWN				RTWS
型式		止め輪							参考	適用する穴(参考)						￥バラチャージ (明細行単位)	￥基準単価	￥スライド単価		￥バラチャージ (明細行単位)	￥基準単価	￥スライド単価
Type	No.	d₃		t		b (約)	a (約)	ｄ₀ (最小)	d₄	d₁	d₂		m		ｎ (最小)	1〜4コ	5〜49	50〜199	200～1000	1〜4コ	5〜49	50〜199	200～1000
Type	No.	d₃	許容差	t	許容差	b (約)	a (約)	ｄ₀ (最小)	d₄	d₁	d₂	許容差	m	許容差	ｎ (最小)	1〜4コ	5〜49	50〜199	200～1000	1〜4コ	5〜49	50〜199	200～1000
RTWN RTWS (ステンレス)	10	10.7	±0.18	1	±0.05	1.5	2.8	1.2	4	10	10.4	＋ 0.11 0	1.15	＋ 0.14 0	1.5	＋200円 /明細行	55	33	25	＋200円 /明細行	82	50	37
	11	11.8				1.5	3	1.2	4	11	11.4
	12	13				1.7	3.1	1.5	5	12	12.5
	13	14.1				1.7	3.1	1.5	6	13	13.6
	14	15.1				1.9	3.6	1.7	7	14	14.6
	15	16.2					3.6		8	15	15.7
	16	17.3					3.7		8	16	16.8
	17	18.3	±0.2				3.8		9	17	17.8
	19	20.5				2.5	4	2	11	19	20	＋ 0.21 0
	20	21.5					4		12	20	21						58	35	27
	21	22.5					4.1		12	21	22						58	35	27
	22	23.5					4.1		13	22	23						70	42	32
	24	25.9		1.2	±0.06		4.3		15	24	25.2		1.35
	25	26.9				3	4.4		16	25	26.2										95	57	44
	26	27.9					4.6		16	26	27.2
	28	30.1	±0.25				4.6		18	28	29.4
	30	32.1					4.7		20	30	31.4	＋ 0.25 0
	32	34.4				3.5	5.2	2.5	21	32	33.7										116	70	53
	35	37.8		1.5			5.2		24	35	37		1.65		2		126	76	57	0円 /明細行	273	164	123
	37	39.8		1.5			5.2		26	37	39		1.65
	40	43.5	±0.4	1.75	±0.07	4	5.7		28	40	42.5		1.9
	42	45.5				4	5.8		30	42	44.5										300	180	135
	45	48.5				4.5	5.9		33	45	47.5										342	205	154
	47	50.5	±0.45			4.5	6.1		34	47	49.5										394	237	178
	52	56.2		2		5.1	6.5		39	52	55	＋ 0.3 0	2.2			0円 /明細行	189	114	86		546	328	246
	55	59.2				5.1	6.5		41	55	58						200	120	91		599	360	270
	60	64.2				5.5	6.8		46	60	63						210	126	95		751	451	339
	62	66.2				5.5	6.9		48	62	65						221	133	100		793	476	357
	68	72.5		2.5	±0.08	6	7.4		53	68	71		2.7		2.5		315	189	142		1,155	693	520
	72	76.5				6.6	7.4		57	72	75						336	202	152		1,260	756	567
	80	85.5	±0.55			7	8		64	80	83.5	＋ 0.35 0					420	252	189		1,554	933	700

[ ! ]表示数量超えはWOSにてご確認ください。

型番リスト

表示件数

型番

呼び

材質

適用する軸または穴d1(参考)

(mm)

適用する軸または穴d2(参考)

(mm)

軸/穴/溝呼び径(参考)

(mm)

RoHS?

最小発注数量

10	スチール	10	10.4	10	10	1個
11	スチール	11	11.4	11	10	1個
12	スチール	12	12.5	12	10	1個
13	スチール	13	13.6	13	10	1個
14	スチール	14	14.6	14	10	1個
15	スチール	15	15.7	15	10	1個
16	スチール	16	16.8	16	10	1個
17	スチール	17	17.8	17	10	1個
19	スチール	19	20	19	10	1個
20	スチール	20	21	20	10	1個
21	スチール	21	22	21	10	1個
22	スチール	22	23	22	10	1個
24	スチール	24	25.2	24	10	1個
25	スチール	25	26.2	25	10	1個
26	スチール	26	27.2	26	10	1個
28	スチール	28	29.4	28	10	1個
30	スチール	30	31.4	30	10	1個
32	スチール	32	33.7	32	10	1個
35	スチール	35	37	35	10	1個
37	スチール	37	39	37	10	1個
40	スチール	40	42.5	40	10	1個
42	スチール	42	44.5	42	10	1個
45	スチール	45	47.5	45	10	1個
47	スチール	47	49.5	47	10	1個
52	スチール	52	55	52	10	1個
55	スチール	55	58	55	10	1個
60	スチール	60	63	60	10	1個
62	スチール	62	65	62	10	1個
68	スチール	68	71	68	10	1個
72	スチール	72	75	72	10	1個
80	スチール	80	83.5	80	10	1個
10	ステンレス	10	10.4	10	10	1個
11	ステンレス	11	11.4	11	10	1個
12	ステンレス	12	12.5	12	10	1個
13	ステンレス	13	13.6	13	10	1個
14	ステンレス	14	14.6	14	10	1個
15	ステンレス	15	15.7	15	10	1個
16	ステンレス	16	16.8	16	10	1個
17	ステンレス	17	17.8	17	10	1個
19	ステンレス	19	20	19	10	1個
20	ステンレス	20	21	20	10	1個
21	ステンレス	21	22	21	10	1個
22	ステンレス	22	23	22	10	1個
24	ステンレス	24	25.2	24	10	1個
25	ステンレス	25	26.2	25	10	1個
26	ステンレス	26	27.2	26	10	1個
28	ステンレス	28	29.4	28	10	1個
30	ステンレス	30	31.4	30	10	1個
32	ステンレス	32	33.7	32	10	1個
35	ステンレス	35	37	35	10	1個
37	ステンレス	37	39	37	10	1個
40	ステンレス	40	42.5	40	10	1個
42	ステンレス	42	44.5	42	10	1個
45	ステンレス	45	47.5	45	10	1個
47	ステンレス	47	49.5	47	10	1個
52	ステンレス	52	55	52	10	1個
55	ステンレス	55	58	55	10	1個
60	ステンレス	60	63	60	10	1個
62	ステンレス	62	65	62	10	1個
68	ステンレス	68	71	68	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

258円 ( 284円 )	在庫品1日目当日出荷可能	-
258円 ( 284円 )	在庫品1日目当日出荷可能	-
258円 ( 284円 )	在庫品1日目当日出荷可能	-
258円 ( 284円 )	在庫品1日目当日出荷可能	-
258円 ( 284円 )	在庫品1日目当日出荷可能	-
258円 ( 284円 )	在庫品1日目当日出荷可能	-
258円 ( 284円 )	在庫品1日目当日出荷可能	-
258円 ( 284円 )	在庫品1日目当日出荷可能	-
258円 ( 284円 )	在庫品1日目当日出荷可能	-
261円 ( 287円 )	在庫品1日目当日出荷可能	-
261円 ( 287円 )	在庫品1日目当日出荷可能	-
274円 ( 301円 )	在庫品1日目当日出荷可能	-
274円 ( 301円 )	在庫品1日目当日出荷可能	-
274円 ( 301円 )	在庫品1日目当日出荷可能	-
274円 ( 301円 )	在庫品1日目当日出荷可能	-
274円 ( 301円 )	在庫品1日目当日出荷可能	-
274円 ( 301円 )	在庫品1日目当日出荷可能	-
274円 ( 301円 )	在庫品1日目当日出荷可能	-
334円 ( 367円 )	在庫品1日目当日出荷可能	-
334円 ( 367円 )	在庫品1日目当日出荷可能	-
334円 ( 367円 )	在庫品1日目当日出荷可能	-
334円 ( 367円 )	在庫品1日目当日出荷可能	-
334円 ( 367円 )	在庫品1日目当日出荷可能	-
334円 ( 367円 )	在庫品1日目当日出荷可能	-
200円 ( 220円 )	在庫品1日目当日出荷可能	-
212円 ( 233円 )	在庫品1日目当日出荷可能	-
223円 ( 245円 )	在庫品1日目当日出荷可能	-
234円 ( 257円 )	在庫品1日目当日出荷可能	-
334円 ( 367円 )	在庫品1日目当日出荷可能	-
356円 ( 392円 )	在庫品1日目当日出荷可能	-
445円 ( 490円 )	在庫品1日目当日出荷可能	-
287円 ( 316円 )	在庫品1日目当日出荷可能	SL-RTWS10
287円 ( 316円 )	在庫品1日目当日出荷可能	SL-RTWS11
287円 ( 316円 )	在庫品1日目当日出荷可能	SL-RTWS12
287円 ( 316円 )	在庫品1日目当日出荷可能	SL-RTWS13
287円 ( 316円 )	在庫品1日目当日出荷可能	SL-RTWS14
287円 ( 316円 )	在庫品1日目当日出荷可能	SL-RTWS15
287円 ( 316円 )	在庫品1日目当日出荷可能	SL-RTWS16
287円 ( 316円 )	在庫品1日目当日出荷可能	SL-RTWS17
287円 ( 316円 )	在庫品1日目当日出荷可能	SL-RTWS19
287円 ( 316円 )	在庫品1日目当日出荷可能	SL-RTWS20
287円 ( 316円 )	在庫品1日目当日出荷可能	SL-RTWS21
287円 ( 316円 )	在庫品1日目当日出荷可能	SL-RTWS22
287円 ( 316円 )	在庫品1日目当日出荷可能	SL-RTWS24
301円 ( 331円 )	在庫品1日目当日出荷可能	SL-RTWS25
301円 ( 331円 )	在庫品1日目当日出荷可能	SL-RTWS26
301円 ( 331円 )	在庫品1日目当日出荷可能	SL-RTWS28
301円 ( 331円 )	在庫品1日目当日出荷可能	SL-RTWS30
323円 ( 355円 )	在庫品1日目当日出荷可能	SL-RTWS32
289円 ( 318円 )	在庫品1日目当日出荷可能	SL-RTWS35
289円 ( 318円 )	在庫品1日目当日出荷可能	SL-RTWS37
289円 ( 318円 )	在庫品1日目当日出荷可能	SL-RTWS40
318円 ( 350円 )	在庫品1日目当日出荷可能	SL-RTWS42
363円 ( 399円 )	在庫品1日目当日出荷可能	SL-RTWS45
418円 ( 460円 )	在庫品1日目当日出荷可能	SL-RTWS47
579円 ( 637円 )	在庫品1日目当日出荷可能	SL-RTWS52
635円 ( 699円 )	在庫品1日目当日出荷可能	SL-RTWS55
796円 ( 876円 )	在庫品1日目当日出荷可能	SL-RTWS60
841円 ( 925円 )	在庫品1日目当日出荷可能	SL-RTWS62
1,224円 ( 1,346円 )	在庫品1日目当日出荷可能	SL-RTWS68

基本情報
納期・価格

基本情報

【特長】・穴用のＣ形止め輪です。・販売単位は、バラ(1個から購入可能)です。・止め輪タイプは、内輪止めです。

ご注意

【仕様変更】25年7月より順次、ステンレス品の材質が変更になります。詳細はこちらをご確認ください。
梱包含め変更前後の商品が混在してお手元に届く可能性がありますが、使用上問題はございません。
精密洗浄・電解研磨を行ったＣ形止め輪（穴用）を新発売いたしました。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

[ ! ]部　1〜4コのご注文は基準単価＋バラチャージ（明細行）を申し受けます。
［計算例①］　RTWN10を3コご注文の場合
　　　　　　1コ当たりのバラチャージ：200円÷3コ＝66円
　　　　　　1コ当たりの価格：基準単価55円＋66円＝121円
　　　　　　計（1明細行）121円×3コ＝363円

［計算例②］　RTWN10を10コご注文の場合
　　　　　　基準単価55円×10コ＝550円（バラチャージなしの場合）

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

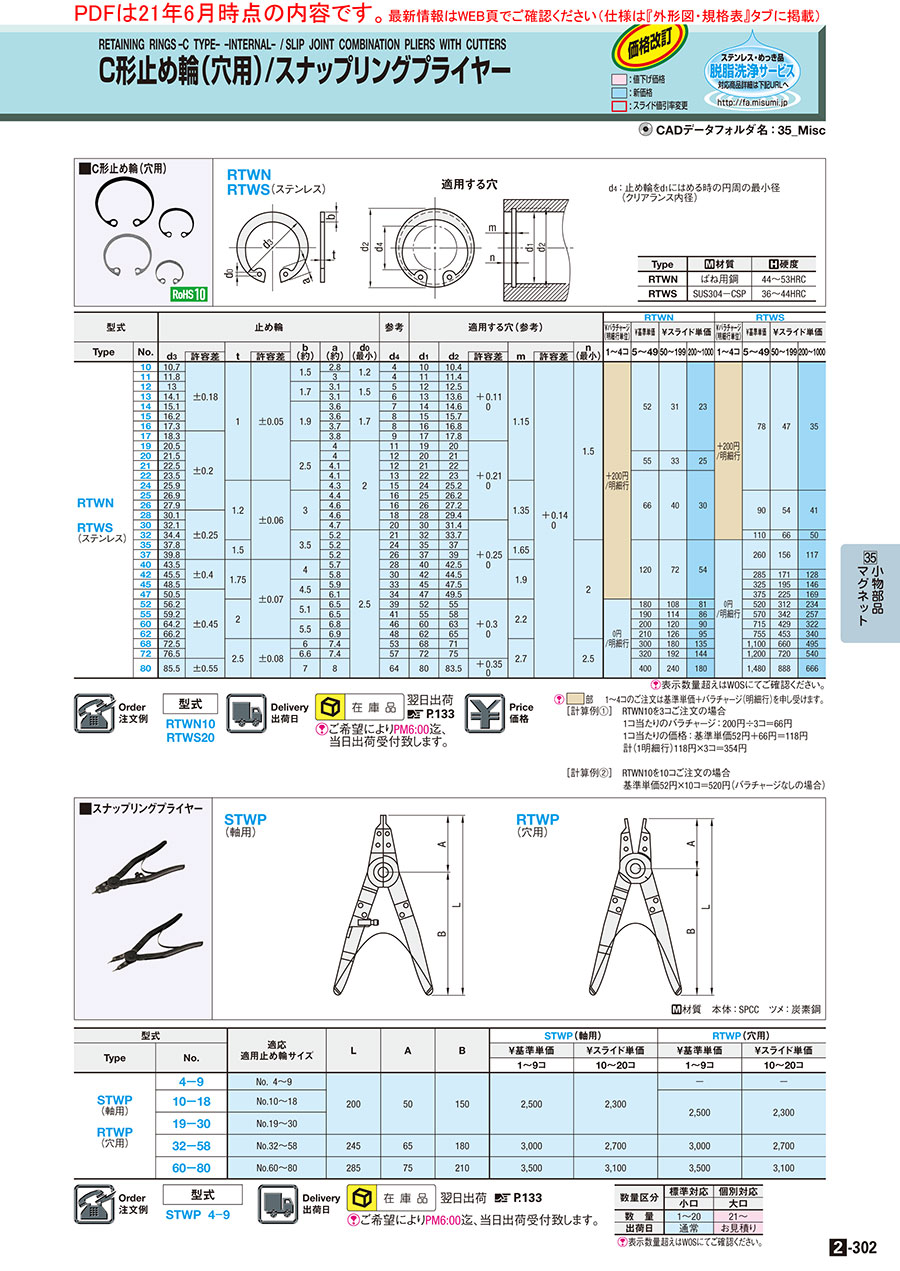

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
Ｃ形止め輪（軸用）
スラスト方向取付の軸用C形止め輪です。
ミスミ
Ｅ形止め輪（軸用）
ラジアル方向取付の軸用E形止め輪です。
ミスミ
スナップリングプライヤー
軸用・穴用から選択できます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
