スプリングピン
ご注意
未確定：候補が155型番あります。

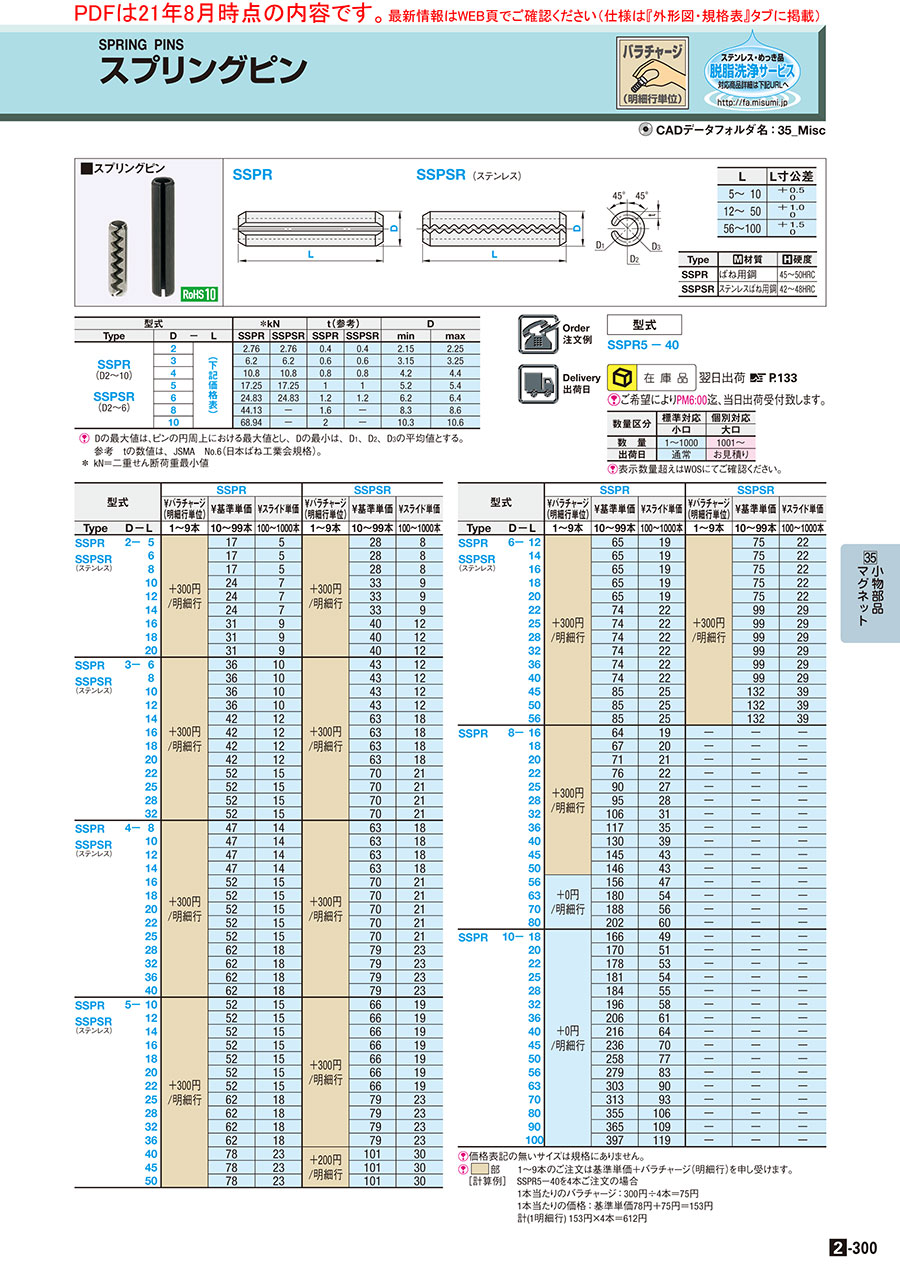

外形図・規格表
[ ! ]SUS420J2は磁性がございます。
SSPR
SSPSR（ステンレス）
| Type | 呼び径 | [ M ] 材質 | [ H ] 硬度 |
| SSPR | 2～6 | S65C | 45～50HRC |
| 8 | S70C | ||
| 10 | SK85 | ||
| SSPSR | 2～6 | SUS420J2 | 42～48HRC |
[ ! ] Dの最大値は、ピンの円周上における最大値とし、Dの最小は、D1、D2、D3の平均値とする。
参考 tの数値は、JSMA No.6（日本ばね工業会規格）。
＊ kN＝二重せん断荷重最小値
規格表
| 型式 |
| SSPR5 − 40 |
| 型式 | ＊kN | t(参考) | D | |||||
| Type | D − L | SSPR | SSPSR | SSPR | SSPSR | min | max | |
| SSPR (D2〜10) SSPSR (D2〜6) | 2 | (下記寸法表) | 2.76 | 2.76 | 0.4 | 0.4 | 2.15 | 2.25 |
| 3 | 6.2 | 6.2 | 0.6 | 0.6 | 3.15 | 3.25 | ||
| 4 | 10.8 | 10.8 | 0.8 | 0.8 | 4.2 | 4.4 | ||
| 5 | 17.25 | 17.25 | 1 | 1 | 5.2 | 5.4 | ||
| 6 | 24.83 | 24.83 | 1.2 | 1.2 | 6.2 | 6.4 | ||
| 8 | 44.13 | − | 1.6 | − | 8.3 | 8.6 | ||
| 10 | 68.94 | − | 2 | − | 10.3 | 10.6 | ||
参考 tの数値は、JSMA No.6（日本ばね工業会規格）。
＊ kN＝二重せん断荷重最小値
寸法と呼び径一覧
[ ! ]SSPSRは呼び径8、10には対応しておりません。
[ ! ]長さ110以上のスプリングピンをご希望の場合は>>こちらを検討ください。
| 長さ(L) | 許容差 | 呼び径(D) | ||||||
| 2 | 3 | 4 | 5 | 6 | 8 | 10 | ||
| 5 | ＋0.5 0 | ○ | － | － | － | － | － | － |
| 6 | ○ | ○ | － | － | － | － | － | |
| 8 | ○ | ○ | ○ | － | － | － | － | |
| 10 | ○ | ○ | ○ | ○ | － | － | － | |
| 12 | ＋1.0 0 | ○ | ○ | ○ | ○ | ○ | － | － |
| 14 | ○ | ○ | ○ | ○ | ○ | － | － | |
| 16 | ○ | ○ | ○ | ○ | ○ | ○ | － | |
| 18 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 22 | － | ○ | ○ | ○ | ○ | ○ | ○ | |
| 25 | － | ○ | ○ | ○ | ○ | ○ | ○ | |
| 28 | － | ○ | ○ | ○ | ○ | ○ | ○ | |
| 32 | － | ○ | ○ | ○ | ○ | ○ | ○ | |
| 36 | － | － | ○ | ○ | ○ | ○ | ○ | |
| 40 | － | － | ○ | ○ | ○ | ○ | ○ | |
| 45 | － | － | － | ○ | ○ | ○ | ○ | |
| 50 | － | － | － | ○ | ○ | ○ | ○ | |
| 56 | ＋1.5 0 | － | － | － | － | ○ | ○ | ○ |
| 63 | － | － | － | － | － | ○ | ○ | |
| 70 | － | － | － | － | － | ○ | ○ | |
| 80 | － | － | － | － | － | ○ | ○ | |
| 90 | － | － | － | － | － | － | ○ | |
| 100 | － | － | － | － | － | － | ○ | |
[ ! ]長さ110以上のスプリングピンをご希望の場合は>>こちらを検討ください。
技術情報
単位:mm
[ ! ]スプリングピンの取付孔の直径は、スプリングピンの呼び径と同じとし、取付孔の寸法公差は、JIS B0401－1で規定する寸法公差H12とする。
技術データはこちら
| 取付孔 | 2 | 3 | 4 | 5 | 6 | 8 | 10 |
| 寸法許容差 (H12) | ＋0.10～0 | +0.12～0 | ＋0.15～0 | ||||
技術データはこちら
関連リンク
規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなりますため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなりますため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
318円 ( 350円 ) | 在庫品1日目当日出荷可能 |
318円 ( 350円 ) | 在庫品1日目当日出荷可能 |
318円 ( 350円 ) | 在庫品1日目当日出荷可能 |
326円 ( 359円 ) | 在庫品1日目当日出荷可能 |
326円 ( 359円 ) | 在庫品1日目当日出荷可能 |
328円 ( 361円 ) | 在庫品1日目当日出荷可能 |
335円 ( 369円 ) | 在庫品1日目当日出荷可能 |
333円 ( 366円 ) | 在庫品1日目当日出荷可能 |
335円 ( 369円 ) | 在庫品1日目当日出荷可能 |
340円 ( 374円 ) | 在庫品1日目当日出荷可能 |
338円 ( 372円 ) | 在庫品1日目当日出荷可能 |
338円 ( 372円 ) | 在庫品1日目当日出荷可能 |
340円 ( 374円 ) | 在庫品1日目当日出荷可能 |
345円 ( 380円 ) | 在庫品1日目当日出荷可能 |
345円 ( 380円 ) | 在庫品1日目当日出荷可能 |
348円 ( 383円 ) | 在庫品1日目当日出荷可能 |
345円 ( 380円 ) | 在庫品1日目当日出荷可能 |
358円 ( 394円 ) | 在庫品1日目当日出荷可能 |
358円 ( 394円 ) | 在庫品1日目当日出荷可能 |
355円 ( 391円 ) | 在庫品1日目当日出荷可能 |
355円 ( 391円 ) | 在庫品1日目当日出荷可能 |
353円 ( 388円 ) | 在庫品1日目当日出荷可能 |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
353円 ( 388円 ) | 在庫品1日目当日出荷可能 |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
355円 ( 391円 ) | 在庫品1日目当日出荷可能 |
358円 ( 394円 ) | 在庫品1日目当日出荷可能 |
355円 ( 391円 ) | 在庫品1日目当日出荷可能 |
355円 ( 391円 ) | 在庫品1日目当日出荷可能 |
355円 ( 391円 ) | 在庫品1日目当日出荷可能 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
358円 ( 394円 ) | 在庫品1日目当日出荷可能 |
358円 ( 394円 ) | 在庫品1日目当日出荷可能 |
358円 ( 394円 ) | 在庫品1日目当日出荷可能 |
358円 ( 394円 ) | 在庫品1日目当日出荷可能 |
358円 ( 394円 ) | 在庫品1日目当日出荷可能 |
358円 ( 394円 ) | 在庫品1日目当日出荷可能 |
355円 ( 391円 ) | 在庫品1日目当日出荷可能 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
366円 ( 403円 ) | 在庫品1日目当日出荷可能 |
382円 ( 420円 ) | 在庫品1日目当日出荷可能 |
382円 ( 420円 ) | 在庫品1日目当日出荷可能 |
387円 ( 426円 ) | 在庫品1日目当日出荷可能 |
369円 ( 406円 ) | 在庫品1日目当日出荷可能 |
373円 ( 410円 ) | 在庫品1日目当日出荷可能 |
373円 ( 410円 ) | 在庫品1日目当日出荷可能 |
369円 ( 406円 ) | 在庫品1日目当日出荷可能 |
369円 ( 406円 ) | 在庫品1日目当日出荷可能 |
378円 ( 416円 ) | 在庫品1日目当日出荷可能 |
383円 ( 421円 ) | 在庫品1日目当日出荷可能 |
383円 ( 421円 ) | 在庫品1日目当日出荷可能 |
383円 ( 421円 ) | 在庫品1日目当日出荷可能 |
383円 ( 421円 ) | 在庫品1日目当日出荷可能 |
383円 ( 421円 ) | 在庫品1日目当日出荷可能 |
390円 ( 429円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】グリップ力のあるピンで、簡易締結や位置決めに使用されます。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]価格表記の無いサイズは規格にありません。
[ ! ]部 1〜9本のご注文は基準単価＋バラチャージ（明細行）を申し受けます。
［計算例］ SSPR5−40を4本ご注文の場合
1本当たりのバラチャージ：300円÷4本＝75円
1本当たりの価格：基準単価82円＋75円＝157円
計(1明細行) 157円×4本＝628円
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | SSPR | SSPSR | ||||||
| ￥バラチャージ (明細行単位) | ￥基準単価 | ￥スライド単価 | ￥バラチャージ (明細行単位) | ￥基準単価 | ￥スライド単価 | |||
| Type | D − L | 1〜9本 | 10〜99本 | 100〜1000本 | 1〜9本 | 10〜99本 | 100〜1000本 | |
| SSPR SSPSR (ステンレス) | 2− | 5 | ＋300円 /明細行 | 18 | 6 | ＋300円 /明細行 | 30 | 9 |
| 6 | 18 | 6 | 30 | 9 | ||||
| 8 | 18 | 6 | 30 | 9 | ||||
| 10 | 26 | 8 | 35 | 10 | ||||
| 12 | 26 | 8 | 35 | 10 | ||||
| 14 | 26 | 8 | 35 | 10 | ||||
| 16 | 33 | 10 | 42 | 13 | ||||
| 18 | 33 | 10 | 42 | 13 | ||||
| 20 | 33 | 10 | 42 | 13 | ||||
| SSPR SSPSR (ステンレス) | 3− | 6 | ＋300円 /明細行 | 38 | 11 | ＋300円 /明細行 | 46 | 13 |
| 8 | 38 | 11 | 46 | 13 | ||||
| 10 | 38 | 11 | 46 | 13 | ||||
| 12 | 38 | 11 | 46 | 13 | ||||
| 14 | 45 | 13 | 67 | 19 | ||||
| 16 | 45 | 13 | 67 | 19 | ||||
| 18 | 45 | 13 | 67 | 19 | ||||
| 20 | 45 | 13 | 67 | 19 | ||||
| 22 | 55 | 16 | 74 | 23 | ||||
| 25 | 55 | 16 | 74 | 23 | ||||
| 28 | 55 | 16 | 74 | 23 | ||||
| 32 | 55 | 16 | 74 | 23 | ||||
| SSPR SSPSR (ステンレス) | 4− | 8 | ＋300円 /明細行 | 50 | 15 | ＋300円 /明細行 | 67 | 19 |
| 10 | 50 | 15 | 67 | 19 | ||||
| 12 | 50 | 15 | 67 | 19 | ||||
| 14 | 50 | 15 | 67 | 19 | ||||
| 16 | 55 | 16 | 74 | 23 | ||||
| 18 | 55 | 16 | 74 | 23 | ||||
| 20 | 55 | 16 | 74 | 23 | ||||
| 22 | 55 | 16 | 74 | 23 | ||||
| 25 | 55 | 16 | 74 | 23 | ||||
| 28 | 66 | 19 | 83 | 25 | ||||
| 32 | 66 | 19 | 83 | 25 | ||||
| 36 | 66 | 19 | 83 | 25 | ||||
| 40 | 66 | 19 | 83 | 25 | ||||
| SSPR SSPSR (ステンレス) | 5− | 10 | ＋300円 /明細行 | 55 | 16 | ＋300円 /明細行 | 70 | 20 |
| 12 | 55 | 16 | 70 | 20 | ||||
| 14 | 55 | 16 | 70 | 20 | ||||
| 16 | 55 | 16 | 70 | 20 | ||||
| 18 | 55 | 16 | 70 | 20 | ||||
| 20 | 55 | 16 | 70 | 20 | ||||
| 22 | 55 | 16 | 70 | 20 | ||||
| 25 | 66 | 19 | 83 | 25 | ||||
| 28 | 66 | 19 | 83 | 25 | ||||
| 32 | 66 | 19 | 83 | 25 | ||||
| 36 | 66 | 19 | 83 | 25 | ||||
| 40 | 82 | 25 | ＋200円 /明細行 | 107 | 32 | |||
| 45 | 82 | 25 | 107 | 32 | ||||
| 50 | 82 | 25 | 107 | 32 | ||||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | SSPR | SSPSR | ||||||
| ￥バラチャージ (明細行単位) | ￥基準単価 | ￥スライド単価 | ￥バラチャージ (明細行単位) | ￥基準単価 | ￥スライド単価 | |||
| Type | D − L | 1〜9本 | 10〜99本 | 100〜1000本 | 1〜9本 | 10〜99本 | 100〜1000本 | |
| SSPR SSPSR (ステンレス) | 6− | 12 | ＋300円 /明細行 | 69 | 20 | ＋300円 /明細行 | 79 | 24 |
| 14 | 69 | 20 | 79 | 24 | ||||
| 16 | 69 | 20 | 79 | 24 | ||||
| 18 | 69 | 20 | 79 | 24 | ||||
| 20 | 69 | 20 | 79 | 24 | ||||
| 22 | 78 | 24 | 104 | 31 | ||||
| 25 | 78 | 24 | 104 | 31 | ||||
| 28 | 78 | 24 | 104 | 31 | ||||
| 32 | 78 | 24 | 104 | 31 | ||||
| 36 | 78 | 24 | 104 | 31 | ||||
| 40 | 78 | 24 | 104 | 31 | ||||
| 45 | 90 | 27 | 139 | 41 | ||||
| 50 | 90 | 27 | 139 | 41 | ||||
| 56 | 90 | 27 | 139 | 41 | ||||
| SSPR | 8− | 16 | ＋300円 /明細行 | 68 | 20 | − | － | － |
| 18 | 71 | 21 | − | － | － | |||
| 20 | 75 | 23 | − | － | － | |||
| 22 | 80 | 24 | − | － | － | |||
| 25 | 95 | 29 | − | － | － | |||
| 28 | 100 | 30 | − | － | － | |||
| 32 | 112 | 33 | − | － | － | |||
| 36 | 123 | 37 | − | － | － | |||
| 40 | 137 | 41 | − | － | － | |||
| 45 | 153 | 46 | − | － | － | |||
| 50 | 154 | 46 | − | － | － | |||
| 56 | ＋0円 /明細行 | 164 | 50 | − | － | － | ||
| 63 | 189 | 57 | − | － | － | |||
| 70 | 198 | 59 | − | － | － | |||
| 80 | 213 | 63 | − | － | － | |||
| SSPR | 10− | 18 | ＋0円 /明細行 | 175 | 52 | − | － | － |
| 20 | 179 | 54 | − | － | － | |||
| 22 | 187 | 56 | − | － | － | |||
| 25 | 191 | 57 | − | － | － | |||
| 28 | 194 | 58 | − | － | － | |||
| 32 | 206 | 61 | − | － | － | |||
| 36 | 217 | 65 | − | － | － | |||
| 40 | 227 | 68 | − | － | － | |||
| 45 | 248 | 74 | − | － | － | |||
| 50 | 271 | 81 | − | － | － | |||
| 56 | 293 | 88 | − | － | － | |||
| 63 | 319 | 95 | − | － | － | |||
| 70 | 329 | 98 | − | － | － | |||
| 80 | 373 | 112 | − | － | － | |||
| 90 | 384 | 115 | − | － | － | |||
| 100 | 417 | 125 | − | － | － | |||
[ ! ]部 1〜9本のご注文は基準単価＋バラチャージ（明細行）を申し受けます。
［計算例］ SSPR5−40を4本ご注文の場合
1本当たりのバラチャージ：300円÷4本＝75円
1本当たりの価格：基準単価82円＋75円＝157円
計(1明細行) 157円×4本＝628円
商品担当おすすめ
スプリングピンのレビュー
ジグの位置決め用
5
5.02018/03/15
ジグの位置決め用に使いました。種類が豊富で、たいていはこれでまかなえます。
2人が参考にしています。
検査治具
5
5.02020/08/19
検査治具に使用しました。強度がなさそうだったので荷重の低い場所に使用し問題なく使用しています。
1人が参考にしています。
治具
5
5.02018/09/20
99個までは52円で100個から15円は本当にすごい！
よく使うし15円なら100個買っちゃいますよね。
1人が参考にしています。
機械の位置決めピンとして
5
5.02018/07/02
価格も安価で精度も高くコスパは良い。
箱売りがあってもよいのでは？
1人が参考にしています。
部品の位置決め
4
4.02018/03/21
部品の位置決めで使いましたが問題ありませんでした。数本でも購入できるのがよいですね。
1人が参考にしています。
