ミスミ

テーパ座金

カタログ |P.2-281

数量スライド割引
当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（28件）

通常単価(税別): 272円～1,046円

税込単価: 299円～1,151円

この商品のクリーン洗浄品

クリーン洗浄・梱包済みでお届けします

脱脂洗浄精密洗浄

ミスミ

【クリーン洗浄品】テーパ座金

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

平座金－単品販売－

4.5

通常価格(税別)： 94円 (税込価格：103円)

通常出荷日：在庫品1日目

サイズはM6～M24。少量をご希望の場合は1個から出荷可能です。

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
テーパ座金
材質
スチール
販売単位
バラ(1個から購入可能)
材質証明書
対象

ご注意

こちらの商品画像は代表画像です。詳細は規格表をご覧下さい。
角タイプ(ZTQ)と丸タイプ(ZTQM)を選択できます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が42型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ねじの呼び(M)

内径 d

(mm)

表面処理

材質スチール

表面処理(詳細)

外径 D

(mm)

角度α

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

6	7	ユニクロメッキ（三価）	SS400	ユニクロメッキ（三価）	16	3	SS400	ユニクロメッキ（三価）	10	1個
6	7	ユニクロメッキ（三価）	SS400	ユニクロメッキ（三価）	16	5	SS400	ユニクロメッキ（三価）	10	1個
6	7	ユニクロメッキ（三価）	SS400	ユニクロメッキ（三価）	16	8	SS400	ユニクロメッキ（三価）	10	1個
8	9	ユニクロメッキ（三価）	SS400	ユニクロメッキ（三価）	18	3	SS400	ユニクロメッキ（三価）	10	1個
8	9	ユニクロメッキ（三価）	SS400	ユニクロメッキ（三価）	18	5	SS400	ユニクロメッキ（三価）	10	1個
8	9	ユニクロメッキ（三価）	SS400	ユニクロメッキ（三価）	18	8	SS400	ユニクロメッキ（三価）	10	1個
10	11	ユニクロメッキ（三価）	SS400	ユニクロメッキ（三価）	22	3	SS400	ユニクロメッキ（三価）	10	1個
10	11	ユニクロメッキ（三価）	SS400	ユニクロメッキ（三価）	22	5	SS400	ユニクロメッキ（三価）	10	1個
10	11	ユニクロメッキ（三価）	SS400	ユニクロメッキ（三価）	22	8	SS400	ユニクロメッキ（三価）	10	1個
12	14	ユニクロメッキ（三価）	SS400	ユニクロメッキ（三価）	26	3	SS400	ユニクロメッキ（三価）	10	1個
12	14	ユニクロメッキ（三価）	SS400	ユニクロメッキ（三価）	26	5	SS400	ユニクロメッキ（三価）	10	1個
12	14	ユニクロメッキ（三価）	SS400	ユニクロメッキ（三価）	26	8	SS400	ユニクロメッキ（三価）	10	1個
16	18	ユニクロメッキ（三価）	SS400	ユニクロメッキ（三価）	32	3	SS400	ユニクロメッキ（三価）	10	1個
16	18	ユニクロメッキ（三価）	SS400	ユニクロメッキ（三価）	32	5	SS400	ユニクロメッキ（三価）	10	1個
16	18	ユニクロメッキ（三価）	SS400	ユニクロメッキ（三価）	32	8	SS400	ユニクロメッキ（三価）	10	1個
20	21	ユニクロメッキ（三価）	SS400	ユニクロメッキ（三価）	40	3	SS400	ユニクロメッキ（三価）	10	1個
20	21	ユニクロメッキ（三価）	SS400	ユニクロメッキ（三価）	40	5	SS400	ユニクロメッキ（三価）	10	1個
20	21	ユニクロメッキ（三価）	SS400	ユニクロメッキ（三価）	40	8	SS400	ユニクロメッキ（三価）	10	1個
24	27	ユニクロメッキ（三価）	SS400	ユニクロメッキ（三価）	52	3	SS400	ユニクロメッキ（三価）	10	1個
24	27	ユニクロメッキ（三価）	SS400	ユニクロメッキ（三価）	52	5	SS400	ユニクロメッキ（三価）	10	1個
24	27	ユニクロメッキ（三価）	SS400	ユニクロメッキ（三価）	52	8	SS400	ユニクロメッキ（三価）	10	1個
6	7	三価クロメート	S45C	三価クロメート	16	3	S45C	三価クロメート	10	1個
6	7	三価クロメート	S45C	三価クロメート	16	5	S45C	三価クロメート	10	1個
6	7	三価クロメート	S45C	三価クロメート	16	8	S45C	三価クロメート	10	1個
8	9	三価クロメート	S45C	三価クロメート	18	3	S45C	三価クロメート	10	1個
8	9	三価クロメート	S45C	三価クロメート	18	5	S45C	三価クロメート	10	1個
8	9	三価クロメート	S45C	三価クロメート	18	8	S45C	三価クロメート	10	1個
10	11	三価クロメート	S45C	三価クロメート	22	3	S45C	三価クロメート	10	1個
10	11	三価クロメート	S45C	三価クロメート	22	5	S45C	三価クロメート	10	1個
10	11	三価クロメート	S45C	三価クロメート	22	8	S45C	三価クロメート	10	1個
12	14	三価クロメート	S45C	三価クロメート	26	3	S45C	三価クロメート	10	1個
12	14	三価クロメート	S45C	三価クロメート	26	5	S45C	三価クロメート	10	1個
12	14	三価クロメート	S45C	三価クロメート	26	8	S45C	三価クロメート	10	1個
16	18	三価クロメート	S45C	三価クロメート	32	3	S45C	三価クロメート	10	1個
16	18	三価クロメート	S45C	三価クロメート	32	5	S45C	三価クロメート	10	1個
16	18	三価クロメート	S45C	三価クロメート	32	8	S45C	三価クロメート	10	1個
20	21	三価クロメート	S45C	三価クロメート	40	3	S45C	三価クロメート	10	1個
20	21	三価クロメート	S45C	三価クロメート	40	5	S45C	三価クロメート	10	1個
20	21	三価クロメート	S45C	三価クロメート	40	8	S45C	三価クロメート	10	1個
24	27	三価クロメート	S45C	三価クロメート	52	3	S45C	三価クロメート	10	1個
24	27	三価クロメート	S45C	三価クロメート	52	5	S45C	三価クロメート	10	1個
24	27	三価クロメート	S45C	三価クロメート	52	8	S45C	三価クロメート	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

272円 ( 299円 )	在庫品1日目当日出荷可能	SL-ZTQ6-3
272円 ( 299円 )	在庫品1日目当日出荷可能	SL-ZTQ6-5
272円 ( 299円 )	在庫品1日目当日出荷可能	SL-ZTQ6-8
305円 ( 336円 )	在庫品1日目当日出荷可能	SL-ZTQ8-3
305円 ( 336円 )	在庫品1日目当日出荷可能	SL-ZTQ8-5
305円 ( 336円 )	在庫品1日目当日出荷可能	SL-ZTQ8-8
348円 ( 383円 )	在庫品1日目当日出荷可能	SL-ZTQ10-3
348円 ( 383円 )	在庫品1日目当日出荷可能	SL-ZTQ10-5
348円 ( 383円 )	在庫品1日目当日出荷可能	SL-ZTQ10-8
490円 ( 539円 )	在庫品1日目当日出荷可能	SL-ZTQ12-3
490円 ( 539円 )	在庫品1日目当日出荷可能	SL-ZTQ12-5
490円 ( 539円 )	在庫品1日目当日出荷可能	SL-ZTQ12-8
599円 ( 659円 )	在庫品1日目当日出荷可能	SL-ZTQ16-3
599円 ( 659円 )	在庫品1日目当日出荷可能	SL-ZTQ16-5
599円 ( 659円 )	在庫品1日目当日出荷可能	SL-ZTQ16-8
642円 ( 706円 )	在庫品1日目当日出荷可能	SL-ZTQ20-3
642円 ( 706円 )	在庫品1日目当日出荷可能	SL-ZTQ20-5
642円 ( 706円 )	在庫品1日目当日出荷可能	SL-ZTQ20-8
992円 ( 1,091円 )	在庫品1日目当日出荷可能	SL-ZTQ24-3
992円 ( 1,091円 )	在庫品1日目当日出荷可能	SL-ZTQ24-5
992円 ( 1,091円 )	在庫品1日目当日出荷可能	SL-ZTQ24-8
326円 ( 359円 )	在庫品1日目当日出荷可能	SL-ZTQM6-3
326円 ( 359円 )	在庫品1日目当日出荷可能	SL-ZTQM6-5
326円 ( 359円 )	在庫品1日目当日出荷可能	SL-ZTQM6-8
359円 ( 395円 )	在庫品1日目当日出荷可能	SL-ZTQM8-3
359円 ( 395円 )	在庫品1日目当日出荷可能	SL-ZTQM8-5
359円 ( 395円 )	在庫品1日目当日出荷可能	SL-ZTQM8-8
402円 ( 442円 )	在庫品1日目当日出荷可能	SL-ZTQM10-3
402円 ( 442円 )	在庫品1日目当日出荷可能	SL-ZTQM10-5
402円 ( 442円 )	在庫品1日目当日出荷可能	SL-ZTQM10-8
533円 ( 586円 )	在庫品1日目当日出荷可能	SL-ZTQM12-3
533円 ( 586円 )	在庫品1日目当日出荷可能	SL-ZTQM12-5
533円 ( 586円 )	在庫品1日目当日出荷可能	SL-ZTQM12-8
653円 ( 718円 )	在庫品1日目当日出荷可能	SL-ZTQM16-3
653円 ( 718円 )	在庫品1日目当日出荷可能	SL-ZTQM16-5
653円 ( 718円 )	在庫品1日目当日出荷可能	SL-ZTQM16-8
762円 ( 838円 )	在庫品1日目当日出荷可能	SL-ZTQM20-3
762円 ( 838円 )	在庫品1日目当日出荷可能	SL-ZTQM20-5
762円 ( 838円 )	在庫品1日目当日出荷可能	SL-ZTQM20-8
1,046円 ( 1,151円 )	在庫品1日目当日出荷可能	SL-ZTQM24-3
1,046円 ( 1,151円 )	在庫品1日目当日出荷可能	SL-ZTQM24-5
1,046円 ( 1,151円 )	在庫品1日目当日出荷可能	SL-ZTQM24-8

基本情報

サイズはM6～M24。少量をご希望の場合は1個から出荷可能です。

ご注意

こちらの商品画像は代表画像です。詳細は規格表をご覧下さい。
角タイプ(ZTQ)と丸タイプ(ZTQM)を選択できます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

外形図・規格表

ZTQ(角タイプ)

ZTQM(丸タイプ)

Type	[ M ]材質	[ S ]表面処理
ZTQ	SS400	ユニクロメッキ(三価)
ZTQM	S45C	三価クロメート

規格表

型式	−	α
ZTQ6	−	5

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		角度 α	d	D	角度3°		角度5°		角度8°		ZTQ		ZTQM
型式					角度3°		角度5°		角度8°		￥基準単価	￥スライド単価	￥基準単価	￥スライド単価
Type	No.				ｔ₁	ｔ₂	ｔ₁	ｔ₂	ｔ₁	ｔ₂	1〜49コ	50〜200コ	1〜49コ	50〜100コ
ZTQ ZTQM	6	3 5 8	7	16	1.2	2	1.6	3	1.7	4	250	230	300	250
	8		9	18	1.1	2	1.4	3	1.5	4	280	260	330	280
	10		11	22	1.8	3	2	4	1.9	5	320	300	370	320
	12		14	26	1.6	3	1.7	4	2.3	6	450	420	490	360
	16		18	32	3.3	5	3.2	6	3.5	8	550	520	600	490
	20		21	40	2.9	5	2.5	6	3.4	9	590	550	700	590
	24		27	52	3.3	6	3.5	8	3.7	11	910	860	960	790

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

●ZTQ

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1〜200	201～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

●ZTQM・ZTN

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1〜100	101～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

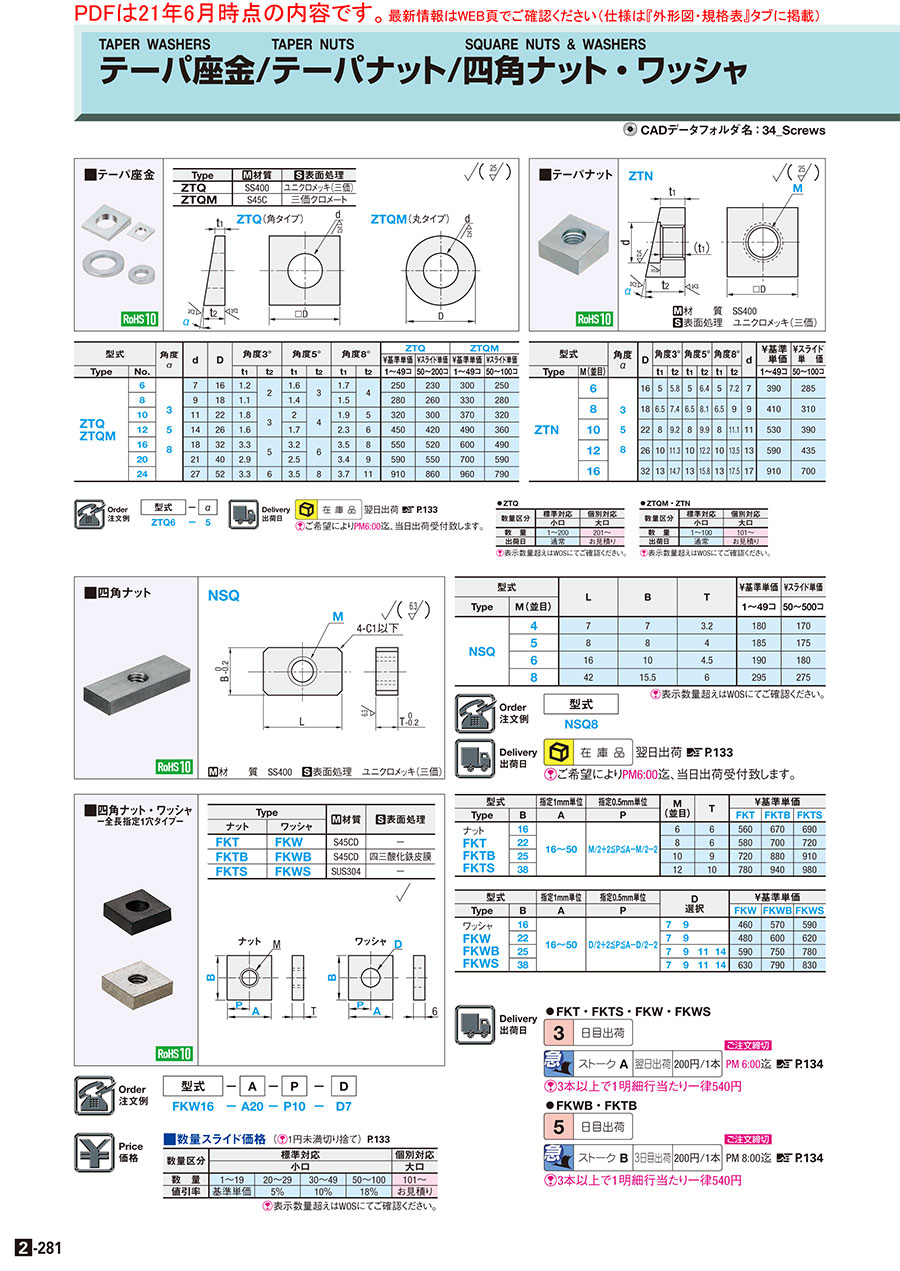

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

テーパ座金のレビュー

4.6平均満足度：4.628件のレビュー

星5
68%
星4
29%
星3
4%
星2
0%
星1
0%

オートバイ用ブレーキキャリパーサポートの角度調整

満足度：5.02018/09/27

今晩は、投稿レビューが遅れて申し訳有りません。実際オートバイ用ブレーキキャリパーサポートの調整に使用しましたがテーパー...もっと読む

3人が参考にしています。

組み立て

満足度：5.02017/10/26

今までは弊社で製作していたのですが結構、手間がかかる割りにヒズミが出てしまっていました。ミスミさんの製品は、ヒズミも...もっと読む

3人が参考にしています。

H鋼での取り付け

満足度：5.02018/06/26

角度も選択でき、使い勝手が良いです。安価なうえに納期も早いので、重宝しています。

2人が参考にしています。

H鋼での固定

満足度：5.02018/05/23

傾斜のついているH鋼の面でも安定して固定できるようになりました。

2人が参考にしています。

ワッシャーとして

満足度：5.02022/08/26

斜めになった位置のワッシャーを探していました。以前は弊社で通常ワッシャーを斜めに切削していましたがちょうどいいタイプ...もっと読む

1人が参考にしています。
