メカニカル部品技術窓口
配管支持具 Ｕボルト
- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 該当なし
- 種類
- U字金具
- ねじ 種類
- M（メートルねじ並目）
- 適用管 種類
- 指定無し
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が22型番あります。

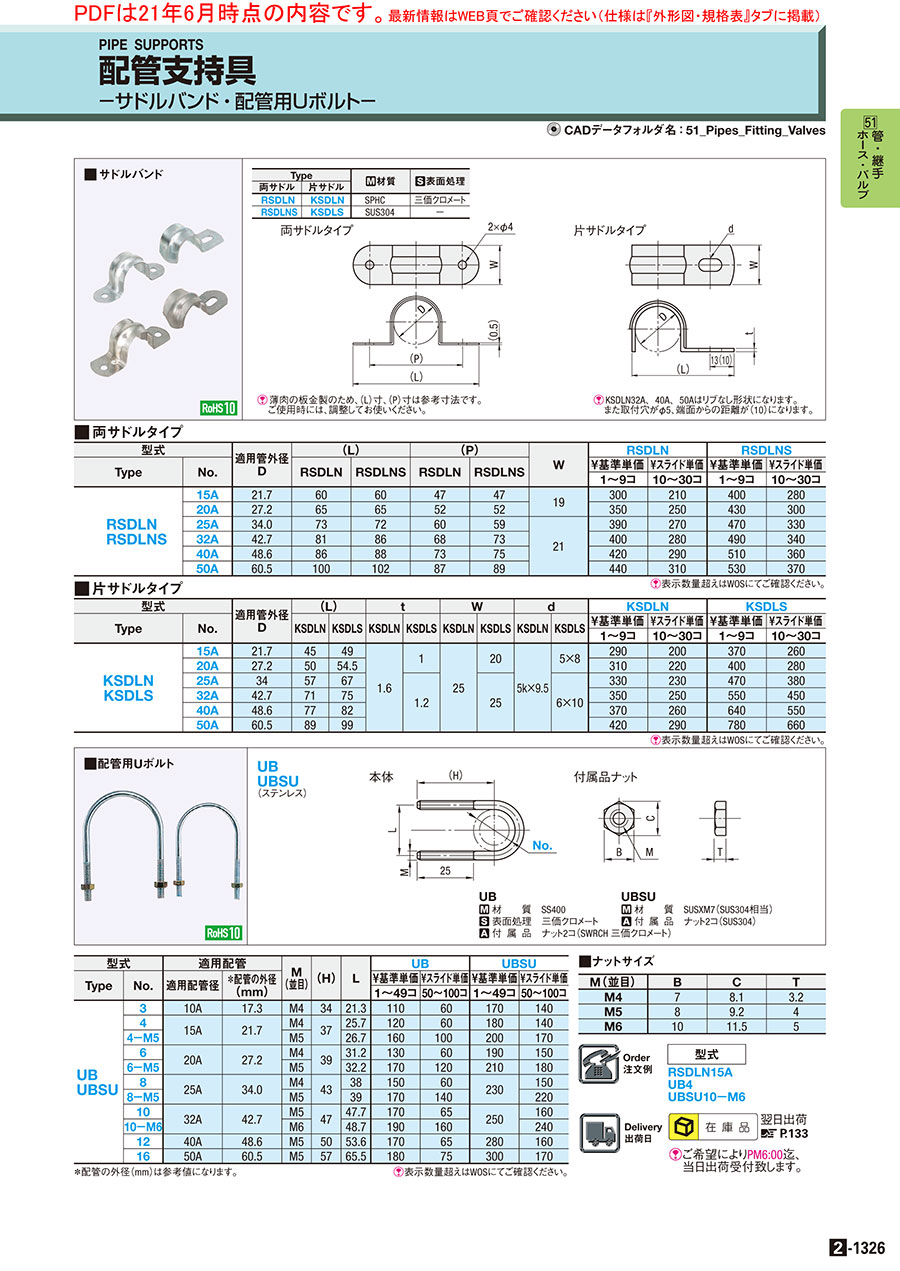

外形図・規格表
外形図
UB
UBSU
(ステンレス)
本体
付属品ナット
[ ! ]ボルト長さは25～30となります。
商品仕様
| Type | [ M ]材質 | [ S ]表面処理 | [ A ]付属品 |
| UB | SS400 | 三価クロメート | ナット2コ(SWRCH 三価クロメート) |
| UBSU | SUSXM7(SUS304相当) | なし | ナット2コ(SUS304) |
規格表
| 型式 |
| UB4 UBSU10－M6 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
＊配管の外径（mm）は参考値になります。
[ ! ]表示数量超えはWOSにてご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 適用配管 | M (並目) | (H) | L | UB | UBSU | ||||
| Type | No. | 適用配管径 | ＊主要適用管外径 (mm) | ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | |||
| 1～49コ | 50～100コ | 1～49コ | 50～100コ | |||||||
| UB UBSU | 3 | 10A | 17.3 | M4 | 34 | 21.3 | 120 | 60 | 180 | 150 |
| 4 | 15A | 21.7 | M4 | 37 | 25.7 | 130 | 60 | 190 | 150 | |
| 4－M5 | M5 | 26.7 | 170 | 110 | 210 | 180 | ||||
| 6 | 20A | 27.2 | M4 | 39 | 31.2 | 140 | 60 | 200 | 160 | |
| 6－M5 | M5 | 32.2 | 180 | 130 | 220 | 190 | ||||
| 8 | 25A | 34.0 | M4 | 43 | 38 | 160 | 60 | 240 | 160 | |
| 8－M5 | M5 | 39 | 180 | 150 | 230 | |||||
| 10 | 32A | 42.7 | M5 | 47 | 47.7 | 180 | 70 | 260 | 170 | |
| 10－M6 | M6 | 48.7 | 200 | 170 | 250 | |||||
| 12 | 40A | 48.6 | M5 | 50 | 53.6 | 180 | 70 | 290 | 170 | |
| 16 | 50A | 60.5 | M5 | 57 | 65.5 | 190 | 80 | 320 | 180 | |
[ ! ]表示数量超えはWOSにてご確認ください。
ナットサイズ
| M(並目) | B | C | T |
| M4 | 7 | 8.1 | 3.2 |
| M5 | 8 | 9.2 | 4 |
| M6 | 10 | 11.5 | 5 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
|
220円 ( 242円 ) | 在庫品1日目当日出荷可能 |
|
180円 ( 198円 ) | 在庫品1日目当日出荷可能 |
|
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
|
200円 ( 220円 ) | 在庫品1日目当日出荷可能 |
|
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
|
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
|
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
|
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
|
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
|
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
|
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
|
260円 ( 286円 ) | 在庫品1日目当日出荷可能 |
|
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
|
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
|
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
|
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
|
340円 ( 374円 ) | 在庫品1日目当日出荷可能 |
|
340円 ( 374円 ) | 在庫品1日目当日出荷可能 |
|
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
|
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】・配管の支持にご使用ください。・表面処理は、三価クロメートを選択できます。
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
