止め穴付六角穴付ボルト
- 環境対応
- RoHS対応（10物質）
- ねじ山種類
- メートル並目
- 販売単位
- バラ(1個から購入可能)
- 取付穴形状
- 六角穴
- 基本形状
- 標準(丸)
- 追加形状
- 止め穴付
- 材質証明書
- 対象
ご注意
- 精密洗浄・電解研磨を行った止め穴付六角穴付ボルトを新発売いたしました。
- ご希望の寸法、材質が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

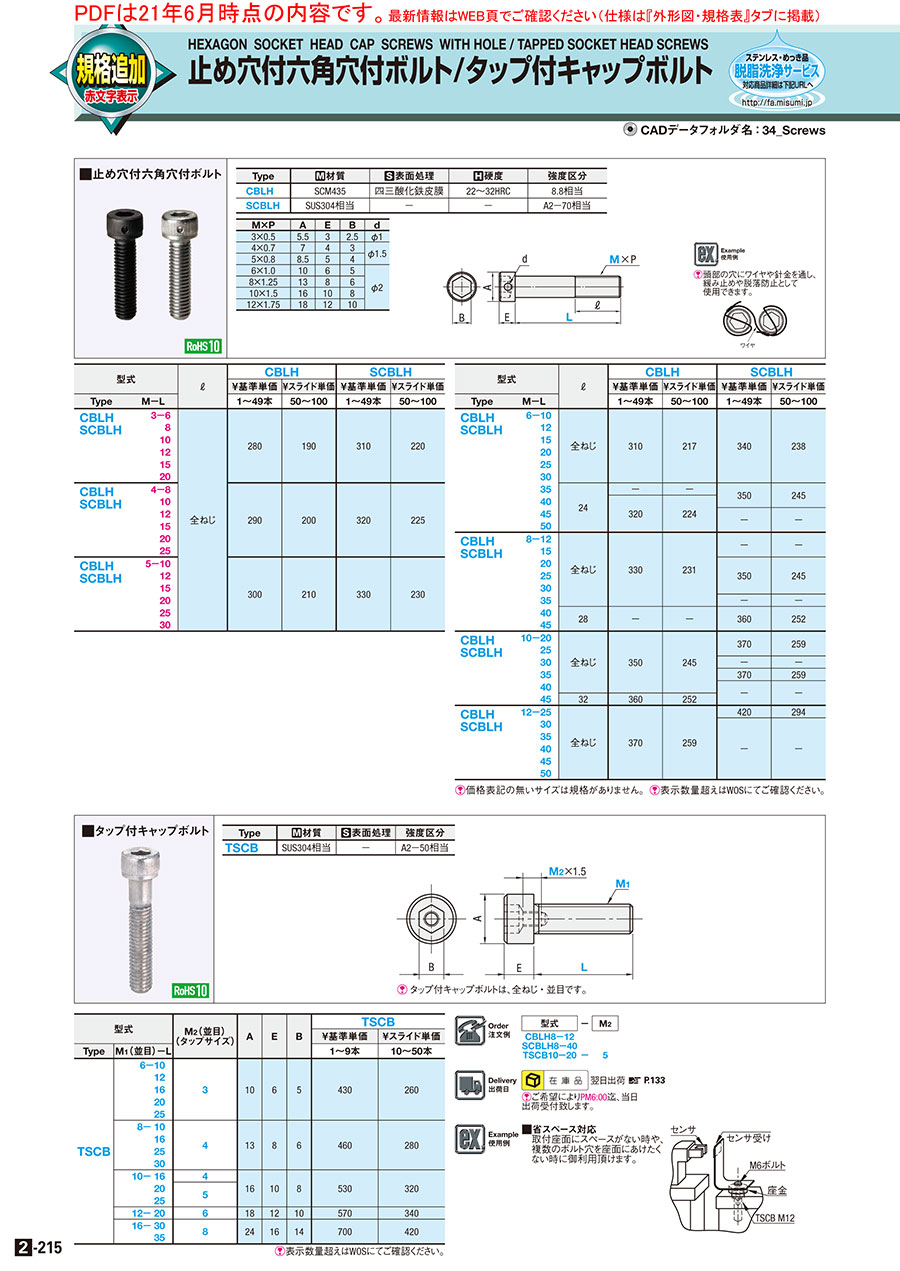

外形図・規格表
外形図
| Type | [ M ]材質 | [ S ]表面処理 | [ H ]硬度 | 強度区分 |
| CBLH | SCM435 | 四三酸化鉄皮膜 | 22〜32HRC | 8.8相当 |
| SCBLH | SUS304相当 | − | − | A2−70相当 |
| M×P | A | E | B | d |
| 3×0.5 | 5.5 | 3 | 2.5 | φ1 |
| 4×0.7 | 7 | 4 | 3 | φ1.5 |
| 5×0.8 | 8.5 | 5 | 4 | |
| 6×1.0 | 10 | 6 | 5 | φ2 |
| 8×1.25 | 13 | 8 | 6 | |
| 10×1.5 | 16 | 10 | 8 | |
| 12×1.75 | 18 | 12 | 10 |
| 寸法区分 | 公差 (㎜) | |
| を超え | 以下 | |
| 5 | 6 | ±0.24 |
| 8 | 10 | ±0.29 |
| 12 | 16 | ±0.35 |
| 20 | 30 | ±0.42 |
| 35 | 50 | ±0.5 |
[ ! ]六角穴ボルトに関する技術情報こちら>>
[ ! ]ご希望の寸法、材質が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
規格表
| 型式 |
| CBLH8−12 SCBLH8−40 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ℓ | CBLH | SCBLH | |||
| ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | |||
| Type | M−L | 1〜49本 | 50〜100 | 1〜49本 | 50〜100 | |
| CBLH SCBLH | 3－6 | 全ねじ | 280 | 190 | 310 | 220 |
| 8 | ||||||
| 10 | ||||||
| 12 | ||||||
| 15 | ||||||
| 20 | ||||||
| CBLH SCBLH | 4－8 | 290 | 200 | 320 | 225 | |
| 10 | ||||||
| 12 | ||||||
| 15 | ||||||
| 20 | ||||||
| 25 | ||||||
| CBLH SCBLH | 5－10 | 300 | 210 | 330 | 230 | |
| 12 | ||||||
| 15 | ||||||
| 20 | ||||||
| 25 | ||||||
| 30 | ||||||
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ℓ | CBLH | SCBLH | |||
| ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | |||
| Type | M−L | 1〜49本 | 50〜100 | 1〜49本 | 50〜100 | |
| CBLH SCBLH | 6−10 | 全ねじ | 310 | 217 | 340 | 238 |
| 12 | ||||||
| 15 | ||||||
| 20 | ||||||
| 25 | ||||||
| 30 | ||||||
| 35 | 24 | − | − | 350 | 245 | |
| 40 | 320 | 224 | ||||
| 45 | − | − | ||||
| 50 | ||||||
| CBLH SCBLH | 8−12 | 全ねじ | 330 | 231 | − | − |
| 15 | ||||||
| 20 | 350 | 245 | ||||
| 25 | ||||||
| 30 | ||||||
| 35 | − | − | ||||
| 40 | 28 | − | − | 360 | 252 | |
| 45 | ||||||
| CBLH SCBLH | 10−20 | 全ねじ | 350 | 245 | 370 | 259 |
| 25 | ||||||
| 30 | − | − | ||||
| 35 | 370 | 259 | ||||
| 40 | − | − | ||||
| 45 | 32 | 360 | 252 | |||
| CBLH SCBLH | 12−25 | 全ねじ | 370 | 259 | 420 | 294 |
| 30 | − | − | ||||
| 35 | ||||||
| 40 | ||||||
| 45 | ||||||
| 50 | ||||||
関連リンク
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
- |
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
- |
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
- |
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
- |
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
- |
280円 ( 308円 ) | 在庫品1日目当日出荷可能 |
- |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
- |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
- |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
- |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
- |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
- |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
- |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
- |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
- |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
- |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
- |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
- |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
- |
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
- |
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
- |
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
- |
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
- |
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
- |
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
- |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
- |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
- |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
- |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
- |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
- |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
- |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
- |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
- |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
- |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
- |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
- |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
- |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
- |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
- |
360円 ( 396円 ) | 在庫品1日目当日出荷可能 |
- |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
- |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
- |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
- |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
- |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
- |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
- |
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
|
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
|
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
|
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
|
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
|
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
|
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
|
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
|
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
|
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
|
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
|
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
|
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
|
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
|
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特徴】
ボルト頭部の穴にワイヤや針金を通し、緩み止めや脱落防止として使用出来ます。
【関連商品】
新商品 緩み防止処理付きボルト-接着タイプ-の取り扱いを開始いたしました！
商品ページへ
ご注意
- 精密洗浄・電解研磨を行った止め穴付六角穴付ボルトを新発売いたしました。
- ご希望の寸法、材質が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様
使用例
[ ! ]頭部の穴にワイヤや針金を通し、緩み止めや脱落防止として使用できます。
