全長指定六角穴付ボルト
ご注意
- 精密洗浄・電解研磨を行った全長指定六角穴付ボルトを新発売いたしました。
- ご希望の寸法、材質が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が14型番あります。

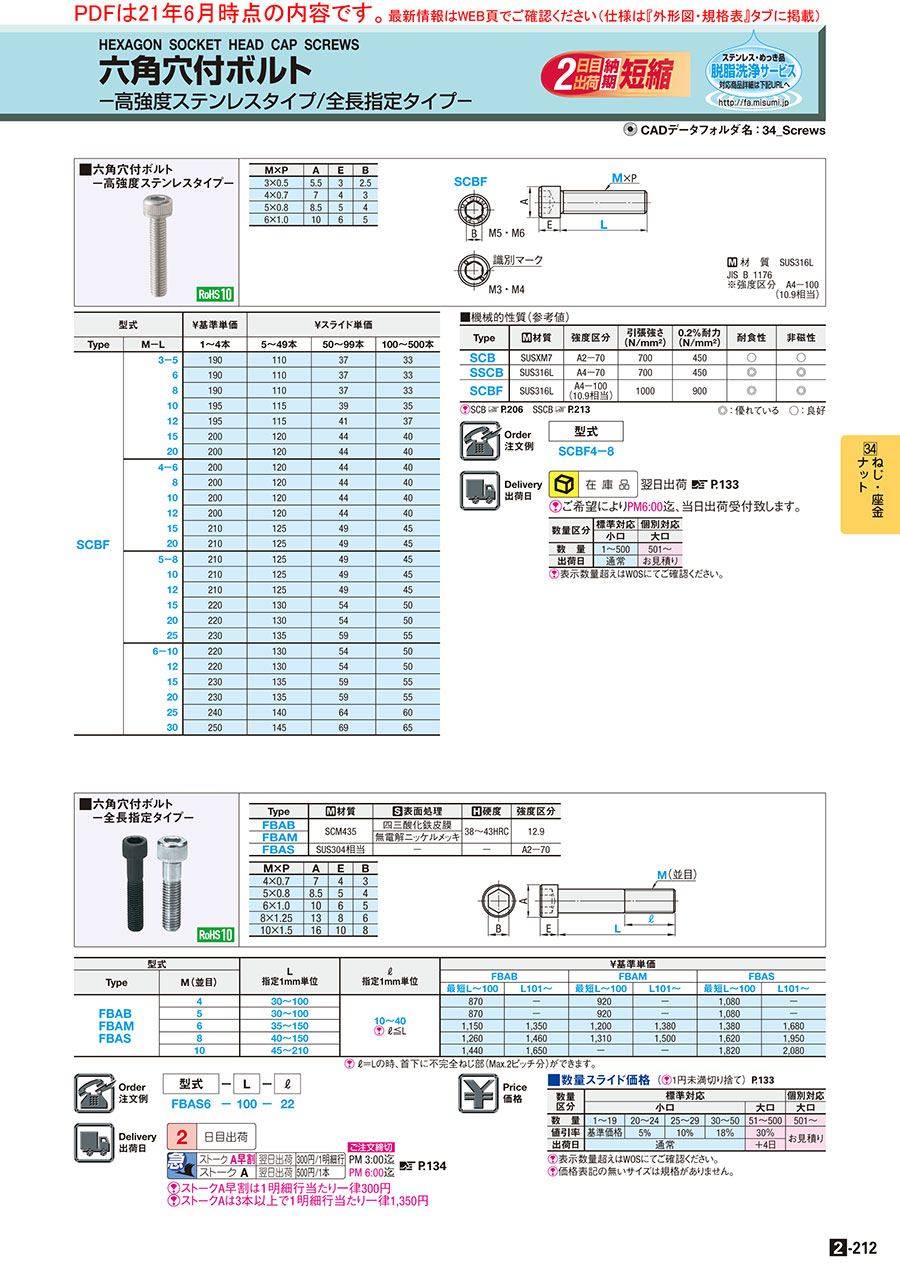

外形図・規格表
外形図
| Type | [ M ]材質 | [ S ]表面処理 | [ H ]硬度 | 強度区分 |
| FBAB | SCM435 | 四三酸化鉄皮膜 | 38〜43HRC | 12.9 |
| FBAM | 無電解ニッケルメッキ | |||
| FBAS | SUS304相当 | − | − | A2−70 |
規格表
| 型式 | − | L | − | ℓ |
| FBAS6 | − | 100 | − | 22 |
| M×P | A | E | B |
| 4×0.7 | 7 | 4 | 3 |
| 5×0.8 | 8.5 | 5 | 4 |
| 6×1.0 | 10 | 6 | 5 |
| 8×1.25 | 13 | 8 | 6 |
| 10×1.5 | 16 | 10 | 8 |
L寸公差
[ ! ]JIS B 1176に準拠。
| 寸法区分 | 公差 (㎜) | |
| を超え | 以下 | |
| 20 | 30 | ±0.42 |
| 35 | 50 | ±0.5 |
| 60 | 80 | ±0.6 |
| 90 | 120 | ±0.7 |
| 130 | 180 | ±0.8 |
| 200 | 240 | ±0.95 |
[ ! ]六角穴ボルトに関する技術情報こちら>>
[ ! ]ご希望の寸法、材質が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]ℓ＝Lの時、首下に不完全ねじ部（Max.2ピッチ分）ができます。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L 指定1mm単位 | ℓ 指定1mm単位 | ￥基準単価 | ||||||
| Type | M(並目) | FBAB | FBAM | FBAS | |||||
| 最短L 〜100 | L101〜 | 最短L 〜100 | L101〜 | 最短L 〜100 | L101〜 | ||||
| FBAB FBAM FBAS | 4 | 30〜100 | 10〜40 [ ! ]ℓ≦L | 910 | － | 970 | － | 1,130 | － |
| 5 | 30〜100 | 910 | － | 970 | － | 1,130 | － | ||
| 6 | 35〜150 | 1,210 | 1,420 | 1,260 | 1,450 | 1,450 | 1,760 | ||
| 8 | 40〜150 | 1,320 | 1,530 | 1,380 | 1,580 | 1,700 | 2,050 | ||
| 10 | 45〜210 | 1,510 | 1,730 | － | － | 1,910 | 2,180 | ||
関連リンク
型番リスト
表示件数
| 型番 |
|---|
詳細情報
基本情報
【特徴】
使用用途に合わせてL寸指定可能。
【関連商品】
新商品 緩み防止処理付きボルト-接着タイプ-の取り扱いを開始いたしました！
商品ページへ
ご注意
- 精密洗浄・電解研磨を行った全長指定六角穴付ボルトを新発売いたしました。
- ご希望の寸法、材質が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]価格表記の無いサイズは規格がありません。
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1～19 | 20～24 | 25～29 | 30～50 | 51～500 | 501～ |
| 値引率 | 基準価格 | 5% | 10% | 18％ | 30％ | お見積り |
| 出荷日 | 通常 | ＋4日 | ||||
[ ! ]価格表記の無いサイズは規格がありません。
