精密級シムリング【1～10個入り】

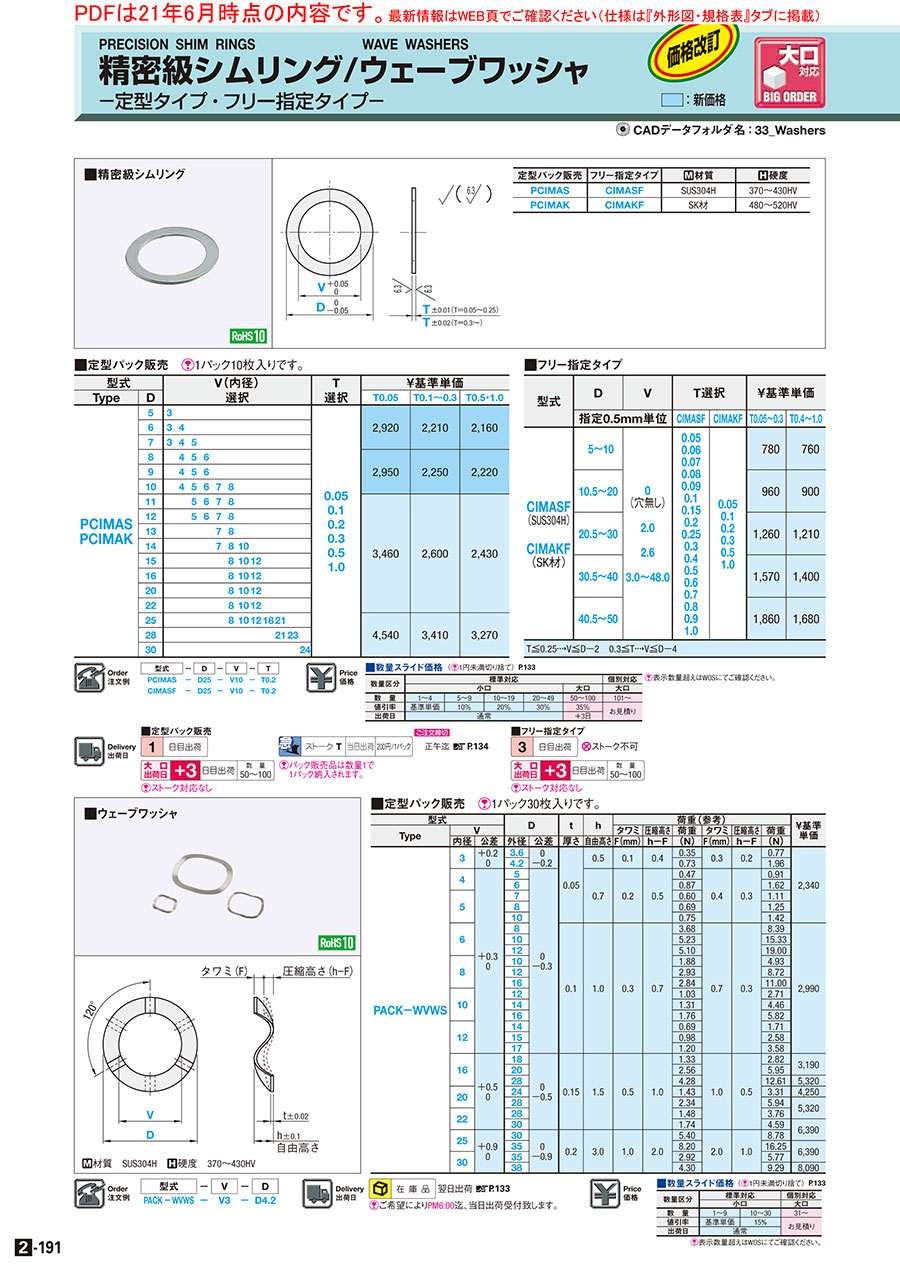

カタログ |P.2-191

4.4

平均満足度4.4

この商品のレビューをみる（33件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

シムリング

4.7

通常価格(税別)： 120円 (税込価格：132円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応プレス品シムリング

4.5

通常価格(税別)： 1,300円 (税込価格：1,430円)

通常出荷日：在庫品1日目

内径公差+0.05/0、外径公差0/-0.05で仕上たシムです。精度が求められ...

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
精密級シムリング
材質証明書
対象

ご注意

「P」から始まる型式は定型タイプ（10枚入り）です。
「C」から始まる型式はフリー指定タイプ（単品販売）です。
ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が38型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

定型パック販売	フリ−指定タイプ	[ M ]材質	[ H ]硬度
PCIMAS	CIMASF	SUS304H	370～430HV
PCIMAK	CIMAKF	SK材	480～520HV

規格表

型式	−	D	−	V	−	T
PCIMAS	−	D25	−	V10	−	T0.2
CIMASF	−	D25	−	V10	−	T0.2

[ ! ]「P」から始まる型式は定型タイプ（10枚入り）です。
「C」から始まる型式はフリー指定タイプ（単品販売）です。

■定型パック販売　1パック10枚入りです。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		V(内径) 選択												T 選択	￥基準単価
Type	D	V(内径) 選択												T 選択	T0.05	T0.1～0.3	T0.5・1.0
PCIMAS PCIMAK	5	3												0.05 0.1 0.2 0.3 0.5 1.0	2,920	2,210	2,160
	6	3	4
	7	3	4	5
	8		4	5	6										2,950	2,250	2,220
	9		4	5	6
	10		4	5	6	7	8
	11			5	6	7	8								3,460	2,600	2,430
	12			5	6	7	8
	13					7	8
	14					7	8	10
	15						8	10	12
	16						8	10	12
	20						8	10	12
	22						8	10	12
	25						8	10	12	18	21				4,540	3,410	3,270
	28										21	23
	30												24

■フリー指定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	D	V	T選択		￥基準単価
	指定0.5mm単位		CIMASF	CIMAKF	T0.05〜0.3	T0.4〜1.0
CIMASF (SUS304H) CIMAKF (SK材)	5〜10	0 (穴無し) 2.0 2.6 3.0〜48.0	0.05 0.06 0.07 0.08 0.09 0.1 0.15 0.2 0.25 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0	0.05 0.1 0.2 0.3 0.5 1.0	780	760
	10.5〜20				960	900
	20.5〜30				1,260	1,210
	30.5〜40				1,570	1,400
	40.5〜50				1,860	1,680
加工条件　T≦0.25 の場合：V≦D－2、T≧0.3 の場合：V≦D－4

[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

型番リスト

表示件数

型番

CIMAKF-D[5-50/0.5]-V[0,2,2.6]-T[0.05,0.1,0.2,0.3,0.5,1]

CIMAKF-D[5-50/0.5]-V[3-48/0.5]-T[0.05,0.1,0.2,0.3,0.5,1]

CIMASF-D[5-50/0.5]-V[0,2,2.6]-T[0.05,0.06,0.07,0.08,0.09,0.1,0.15,0.2,0.25,0.3,0.4,0.5,0.6,0.7,0.8,0.9,1]

CIMASF-D[5-50/0.5]-V[3-48/0.5]-T[0.05,0.06,0.07,0.08,0.09,0.1,0.15,0.2,0.25,0.3,0.4,0.5,0.6,0.7,0.8,0.9,1]

PCIMAK-D5-V3-T[0.05,0.1,0.2,0.3,0.5,1]

PCIMAK-D6-V[3,4]-T[0.05,0.1,0.2,0.3,0.5,1]

PCIMAK-D7-V[3,4,5]-T[0.05,0.1,0.2,0.3,0.5,1]

PCIMAK-D8-V[4,5,6]-T[0.05,0.1,0.2,0.3,0.5,1]

PCIMAK-D9-V[4,5,6]-T[0.05,0.1,0.2,0.3,0.5,1]

PCIMAK-D10-V[4,5,6,7,8]-T[0.05,0.1,0.2,0.3,0.5,1]

PCIMAK-D11-V[5,6,7,8]-T[0.05,0.1,0.2,0.3,0.5,1]

PCIMAK-D12-V[5,6,7,8]-T[0.05,0.1,0.2,0.3,0.5,1]

PCIMAK-D13-V[7,8]-T[0.05,0.1,0.2,0.3,0.5,1]

PCIMAK-D14-V[7,8,10]-T[0.05,0.1,0.2,0.3,0.5,1]

PCIMAK-D15-V[8,10,12]-T[0.05,0.1,0.2,0.3,0.5,1]

PCIMAK-D16-V[8,10,12]-T[0.05,0.1,0.2,0.3,0.5,1]

PCIMAK-D20-V[8,10,12]-T[0.05,0.1,0.2,0.3,0.5,1]

PCIMAK-D22-V[8,10,12]-T[0.05,0.1,0.2,0.3,0.5,1]

PCIMAK-D25-V[8,10,12,18,21]-T[0.05,0.1,0.2,0.3,0.5,1]

PCIMAK-D28-V[21,23]-T[0.05,0.1,0.2,0.3,0.5,1]

PCIMAK-D30-V24-T[0.05,0.1,0.2,0.3,0.5,1]

PCIMAS-D5-V3-T[0.05,0.1,0.2,0.3,0.5,1]

PCIMAS-D6-V[3,4]-T[0.05,0.1,0.2,0.3,0.5,1]

PCIMAS-D7-V[3,4,5]-T[0.05,0.1,0.2,0.3,0.5,1]

PCIMAS-D8-V[4,5,6]-T[0.05,0.1,0.2,0.3,0.5,1]

PCIMAS-D9-V[4,5,6]-T[0.05,0.1,0.2,0.3,0.5,1]

PCIMAS-D10-V[4,5,6,7,8]-T[0.05,0.1,0.2,0.3,0.5,1]

PCIMAS-D11-V[5,6,7,8]-T[0.05,0.1,0.2,0.3,0.5,1]

PCIMAS-D12-V[5,6,7,8]-T[0.05,0.1,0.2,0.3,0.5,1]

PCIMAS-D13-V[7,8]-T[0.05,0.1,0.2,0.3,0.5,1]

PCIMAS-D14-V[7,8,10]-T[0.05,0.1,0.2,0.3,0.5,1]

PCIMAS-D15-V[8,10,12]-T[0.05,0.1,0.2,0.3,0.5,1]

PCIMAS-D16-V[8,10,12]-T[0.05,0.1,0.2,0.3,0.5,1]

PCIMAS-D20-V[8,10,12]-T[0.05,0.1,0.2,0.3,0.5,1]

PCIMAS-D22-V[8,10,12]-T[0.05,0.1,0.2,0.3,0.5,1]

PCIMAS-D25-V[8,10,12,18,21]-T[0.05,0.1,0.2,0.3,0.5,1]

PCIMAS-D28-V[21,23]-T[0.05,0.1,0.2,0.3,0.5,1]

PCIMAS-D30-V24-T[0.05,0.1,0.2,0.3,0.5,1]

外径 D

(φ)

厚さ T

(mm)

材質

販売形態

形状指定

内径 d [V]

(φ)

材質証明書：材質

RoHS?

最小発注数量

5 ～ 50	0.05 ～ 1	SK材	バラ売り	フリー指定タイプ	0 ～ 2.6	SK材	10	1個
5 ～ 50	0.05 ～ 1	SK材	バラ売り	フリー指定タイプ	3 ～ 48	SK材	10	1個
5 ～ 50	0.05 ～ 1	SUS304H	バラ売り	フリー指定タイプ	0 ～ 2.6	SUS304H	10	1個
5 ～ 50	0.05 ～ 1	SUS304H	バラ売り	フリー指定タイプ	3 ～ 48	SUS304H	10	1個
5	0.05 ～ 1	SK材	パック販売	定型タイプ	3	SK材	10	1パック 10個入り
6	0.05 ～ 1	SK材	パック販売	定型タイプ	3 ～ 4	SK材	10	1パック 10個入り
7	0.05 ～ 1	SK材	パック販売	定型タイプ	3 ～ 5	SK材	10	1パック 10個入り
8	0.05 ～ 1	SK材	パック販売	定型タイプ	4 ～ 6	SK材	10	1パック 10個入り
9	0.05 ～ 1	SK材	パック販売	定型タイプ	4 ～ 6	SK材	10	1パック 10個入り
10	0.05 ～ 1	SK材	パック販売	定型タイプ	4 ～ 8	SK材	10	1パック 10個入り
11	0.05 ～ 1	SK材	パック販売	定型タイプ	5 ～ 8	SK材	10	1パック 10個入り
12	0.05 ～ 1	SK材	パック販売	定型タイプ	5 ～ 8	SK材	10	1パック 10個入り
13	0.05 ～ 1	SK材	パック販売	定型タイプ	7 ～ 8	SK材	10	1パック 10個入り
14	0.05 ～ 1	SK材	パック販売	定型タイプ	7 ～ 10	SK材	10	1パック 10個入り
15	0.05 ～ 1	SK材	パック販売	定型タイプ	8 ～ 12	SK材	10	1パック 10個入り
16	0.05 ～ 1	SK材	パック販売	定型タイプ	8 ～ 12	SK材	10	1パック 10個入り
20	0.05 ～ 1	SK材	パック販売	定型タイプ	8 ～ 12	SK材	10	1パック 10個入り
22	0.05 ～ 1	SK材	パック販売	定型タイプ	8 ～ 12	SK材	10	1パック 10個入り
25	0.05 ～ 1	SK材	パック販売	定型タイプ	8 ～ 21	SK材	10	1パック 10個入り
28	0.05 ～ 1	SK材	パック販売	定型タイプ	21 ～ 23	SK材	10	1パック 10個入り
30	0.05 ～ 1	SK材	パック販売	定型タイプ	24	SK材	10	1パック 10個入り
5	0.05 ～ 1	SUS304H	パック販売	定型タイプ	3	SUS304H	10	1パック 10個入り
6	0.05 ～ 1	SUS304H	パック販売	定型タイプ	3 ～ 4	SUS304H	10	1パック 10個入り
7	0.05 ～ 1	SUS304H	パック販売	定型タイプ	3 ～ 5	SUS304H	10	1パック 10個入り
8	0.05 ～ 1	SUS304H	パック販売	定型タイプ	4 ～ 6	SUS304H	10	1パック 10個入り
9	0.05 ～ 1	SUS304H	パック販売	定型タイプ	4 ～ 6	SUS304H	10	1パック 10個入り
10	0.05 ～ 1	SUS304H	パック販売	定型タイプ	4 ～ 8	SUS304H	10	1パック 10個入り
11	0.05 ～ 1	SUS304H	パック販売	定型タイプ	5 ～ 8	SUS304H	10	1パック 10個入り
12	0.05 ～ 1	SUS304H	パック販売	定型タイプ	5 ～ 8	SUS304H	10	1パック 10個入り
13	0.05 ～ 1	SUS304H	パック販売	定型タイプ	7 ～ 8	SUS304H	10	1パック 10個入り
14	0.05 ～ 1	SUS304H	パック販売	定型タイプ	7 ～ 10	SUS304H	10	1パック 10個入り
15	0.05 ～ 1	SUS304H	パック販売	定型タイプ	8 ～ 12	SUS304H	10	1パック 10個入り
16	0.05 ～ 1	SUS304H	パック販売	定型タイプ	8 ～ 12	SUS304H	10	1パック 10個入り
20	0.05 ～ 1	SUS304H	パック販売	定型タイプ	8 ～ 12	SUS304H	10	1パック 10個入り
22	0.05 ～ 1	SUS304H	パック販売	定型タイプ	8 ～ 12	SUS304H	10	1パック 10個入り
25	0.05 ～ 1	SUS304H	パック販売	定型タイプ	8 ～ 21	SUS304H	10	1パック 10個入り
28	0.05 ～ 1	SUS304H	パック販売	定型タイプ	21 ～ 23	SUS304H	10	1パック 10個入り
30	0.05 ～ 1	SUS304H	パック販売	定型タイプ	24	SUS304H	10	1パック 10個入り

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	SH-CIMASF
- ( - )	3日目	SH-CIMASF
- ( - )	1日目	-
- ( - )	1日目	-
- ( - )	1日目	-
- ( - )	1日目	-
- ( - )	1日目	-
- ( - )	1日目	-
- ( - )	1日目	-
- ( - )	1日目	-
- ( - )	1日目	-
- ( - )	1日目	-
- ( - )	1日目	-
- ( - )	1日目	-
- ( - )	1日目	-
- ( - )	1日目	-
- ( - )	1日目	-
- ( - )	1日目	-
- ( - )	1日目	-
- ( - )	1日目	SH-PCIMAS-D5
- ( - )	1日目	SH-PCIMAS-D6
- ( - )	1日目	SH-PCIMAS-D7
- ( - )	1日目	SH-PCIMAS-D8
- ( - )	1日目	SH-PCIMAS-D9
- ( - )	1日目	SH-PCIMAS-D10
- ( - )	1日目	SH-PCIMAS-D11
- ( - )	1日目	SH-PCIMAS-D12
- ( - )	1日目	SH-PCIMAS-D13
- ( - )	1日目	SH-PCIMAS-D14
- ( - )	1日目	SH-PCIMAS-D15
- ( - )	1日目	SH-PCIMAS-D16
- ( - )	1日目	SH-PCIMAS-D20
- ( - )	1日目	SH-PCIMAS-D22
- ( - )	1日目	SH-PCIMAS-D25
- ( - )	1日目	SH-PCIMAS-D28
- ( - )	1日目	SH-PCIMAS-D30

基本情報

内径公差+0.05/0、外径公差0/-0.05で仕上たシムです。精度が求められる箇所にご利用ください。

【関連商品】内外径公差の要求精度が厳しくない箇所には最短当日出荷も可能なこちらの商品もご検討ください。

ご注意

「P」から始まる型式は定型タイプ（10枚入り）です。
「C」から始まる型式はフリー指定タイプ（単品販売）です。
ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数量	1〜4	5〜9	10〜19	20〜49	50〜100	101～
値引率	基準単価	10％	20％	30％	35％	お見積り
出荷日	通常				＋3日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
シムリング
外径・内径・厚さのシムリングをバリエーションを豊富にご用意しています。
ミスミ
シムリング　割りタイプ
割タイプのシムは後入れで調整する用途にご利用いただけます。
ミスミ
ウェーブワッシャ
狭小箇所でのスペーサ用ばねとしてご利用可能なウェーブワッシャです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
