ミスミ

樹脂カラー

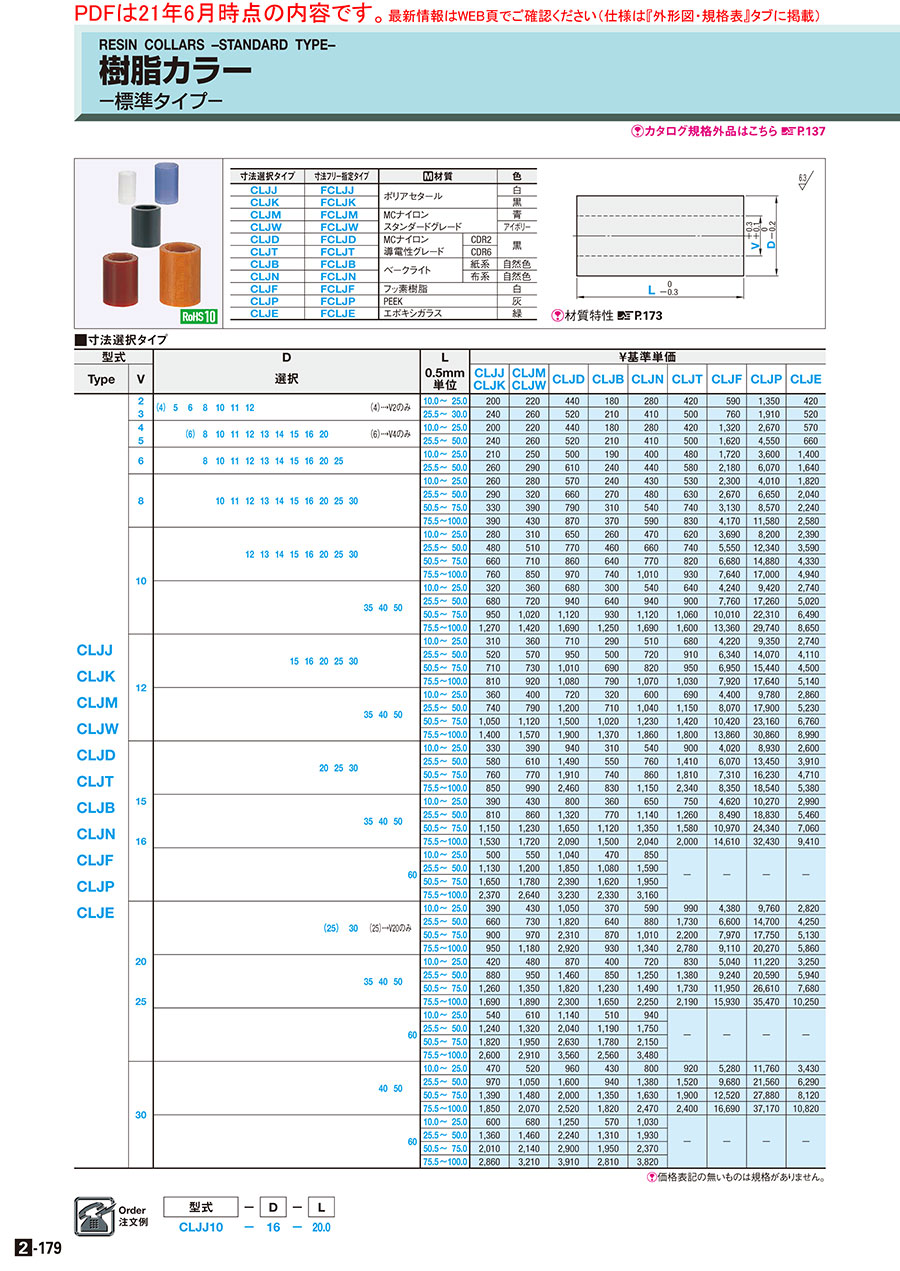

カタログ |P.2-179

4.5

平均満足度4.5

この商品のレビューをみる（121件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

樹脂ワッシャ【バラ売り・パック販売】

4.6

通常価格(税別)： 500円 (税込価格：550円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

樹脂カラー　ザグリ穴タイプ

4.6

通常出荷日：2 日目

【特長】・スペーサとしてご使用頂ける樹脂カラーとなります。・穴種類は、通し穴で...

詳細情報を確認する

形状
標準
穴種類
通し穴
販売形態
バラ売り
材質証明書
対象

ご注意

樹脂は温度や湿度により変形・寸法変化をしやすい材質です。寸法設計・保管の際はご留意ください。（材質特性はこちら）
ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が220型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

[ ! ]CLJB・FCLJB・CLJN・FCLJN・CLJE・FCLJEはD≧30の場合、D寸公差は0/-0.3になります。

寸法選択タイプ	寸法フリ−指定タイプ	[ M ]材質		色
CLJJ	FCLJJ	ポリアセタ−ル		白
CLJK	FCLJK	ポリアセタ−ル		黒
CLJM	FCLJM	MCナイロン		青
CLJW	FCLJW	スタンダ−ドグレ−ド		アイボリ−
CLJD	FCLJD	MCナイロン	CDR2	黒
CLJT	FCLJT	導電性グレ−ド	CDR6	黒
CLJB	FCLJB	ベ−クライト	紙系	自然色
CLJN	FCLJN	ベ−クライト	布系	自然色
CLJF	FCLJF	ふっ素樹脂（PTFE)		白
CLJP	FCLJP	PEEK		灰
CLJE	FCLJE	エポキシガラス		緑

[ ! ]材質特性 >>こちら

規格表

型式	−	D	−	L
CLJJ10	−	16	−	20.0

型式	−	V	−	D	−	L
FCLJB	−	V20	−	D30	−	L18.5

■寸法選択タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		D																		L			￥基準単価
Type	V	選択																		0.5mm単位			CLJJ CLJK	CLJM CLJW	CLJD	CLJB	CLJN	CLJT	CLJF	CLJP	CLJE
CLJJ CLJK CLJM CLJW CLJD CLJT CLJB CLJN CLJF CLJP CLJE	2	(4)	5	6	8	10	11	12								(4)→V2のみ				10.0	〜	25.0	210	230	460	190	290	440	620	1,420	440
	3	(4)	5	6	8	10	11	12								(4)→V2のみ				25.5	〜	30.0	250	270	550	220	430	530	800	2,010	550
	4			(6)	8	10	11	12	13	14	15	16	20			(6)→V4のみ				10.0	〜	25.0	210	230	460	190	290	440	1,390	2,800	600
	5			(6)	8	10	11	12	13	14	15	16	20			(6)→V4のみ				25.5	〜	50.0	250	270	550	220	430	530	1,700	4,780	690
	6				8	10	11	12	13	14	15	16	20	25						10.0	〜	25.0	220	260	530	200	420	500	1,810	3,780	1,470
	6				8	10	11	12	13	14	15	16	20	25						25.5	〜	50.0	270	300	640	250	460	610	2,290	6,370	1,720
	8					10	11	12	13	14	15	16	20	25	30					10.0	〜	25.0	270	290	600	250	450	560	2,420	4,210	1,910
																				25.5	〜	50.0	300	340	690	280	500	660	2,800	6,980	2,140
																				50.5	〜	75.0	350	410	830	330	570	780	3,290	9,000	2,350
																				75.5	〜	100.0	410	450	910	390	620	870	4,380	12,160	2,710
	10							12	13	14	15	16	20	25	30					10.0	〜	25.0	290	330	680	270	490	650	3,870	8,610	2,510
																				25.5	〜	50.0	500	540	810	480	690	780	5,830	12,960	3,770
																				50.5	〜	75.0	690	750	900	670	810	860	7,010	15,620	4,550
																				75.5	〜	100.0	800	890	1,020	780	1,060	980	8,020	17,850	5,190
																35	40	50		10.0	〜	25.0	340	380	710	320	570	670	4,450	9,890	2,880
																				25.5	〜	50.0	710	760	990	670	990	950	8,150	18,120	5,270
																				50.5	〜	75.0	1,000	1,070	1,180	980	1,180	1,110	10,510	23,430	6,810
																				75.5	〜	100.0	1,330	1,490	1,770	1,310	1,770	1,680	14,030	31,230	9,080
	12										15	16	20	25	30					10.0	〜	25.0	330	380	750	300	540	710	4,430	9,820	2,880
																				25.5	〜	50.0	550	600	1,000	530	760	960	6,660	14,770	4,320
																				50.5	〜	75.0	750	770	1,060	720	860	1,000	7,300	16,210	4,730
																				75.5	〜	100.0	850	970	1,130	830	1,120	1,080	8,320	18,520	5,400
																35	40	50		10.0	〜	25.0	380	420	760	340	630	720	4,620	10,270	3,000
																				25.5	〜	50.0	780	830	1,260	750	1,090	1,210	8,470	18,800	5,490
																				50.5	〜	75.0	1,100	1,180	1,580	1,070	1,290	1,490	10,940	24,320	7,100
																				75.5	〜	100.0	1,470	1,650	2,000	1,440	1,950	1,890	14,550	32,400	9,440
													20	25	30					10.0	〜	25.0	350	410	990	330	570	950	4,220	9,380	2,730
																				25.5	〜	50.0	610	640	1,560	580	800	1,480	6,370	14,120	4,110
																				50.5	〜	75.0	800	810	2,010	780	900	1,900	7,680	17,040	4,950
																				75.5	〜	100.0	890	1,040	2,580	870	1,210	2,460	8,770	19,470	5,650
	15															35	40	50		10.0	〜	25.0	410	450	840	380	680	790	4,850	10,780	3,140
																				25.5	〜	50.0	850	900	1,390	810	1,200	1,320	8,910	19,770	5,730
																				50.5	〜	75.0	1,210	1,290	1,730	1,180	1,420	1,660	11,520	25,560	7,410
	16																			75.5	〜	100.0	1,610	1,810	2,190	1,580	2,140	2,100	15,340	34,050	9,880
																			60	10.0	〜	25.0	530	580	1,090	490	890	−	−	−	−
																				25.5	〜	50.0	1,190	1,260	1,940	1,130	1,670
																				50.5	〜	75.0	1,730	1,870	2,510	1,700	2,050
																				75.5	〜	100.0	2,490	2,770	3,390	2,450	3,320
													(25)		30	(25)→V20のみ				10.0	〜	25.0	410	450	1,100	390	620	1,040	4,600	10,250	2,960
																				25.5	〜	50.0	690	770	1,910	670	920	1,820	6,930	15,440	4,460
																				50.5	〜	75.0	950	1,020	2,430	910	1,060	2,310	8,370	18,640	5,390
																				75.5	〜	100.0	1,000	1,240	3,070	980	1,410	2,920	9,570	21,280	6,150
	20															35	40	50		10.0	〜	25.0	440	500	910	420	760	870	5,290	11,780	3,410
																				25.5	〜	50.0	920	1,000	1,530	890	1,310	1,450	9,700	21,620	6,240
																				50.5	〜	75.0	1,320	1,420	1,910	1,290	1,560	1,820	12,550	27,940	8,060
	25																			75.5	〜	100.0	1,770	1,980	2,420	1,730	2,360	2,300	16,730	37,240	10,760
																			60	10.0	〜	25.0	570	640	1,200	540	990	−	−	−	−
																				25.5	〜	50.0	1,300	1,390	2,140	1,250	1,840
																				50.5	〜	75.0	1,910	2,050	2,760	1,870	2,260
																				75.5	〜	100.0	2,730	3,060	3,740	2,690	3,650
	30																40	50		10.0	〜	25.0	490	550	1,010	450	840	970	5,540	12,350	3,600
																				25.5	〜	50.0	1,020	1,100	1,680	990	1,450	1,600	10,160	22,640	6,600
																				50.5	〜	75.0	1,460	1,550	2,100	1,420	1,710	2,000	13,150	29,270	8,530
																				75.5	〜	100.0	1,940	2,170	2,650	1,910	2,590	2,520	17,520	39,030	11,360
																			60	10.0	〜	25.0	630	710	1,310	600	1,080	−	−	−	−
																				25.5	〜	50.0	1,430	1,530	2,350	1,380	2,030
																				50.5	〜	75.0	2,110	2,250	3,050	2,050	2,490
																				75.5	〜	100.0	3,000	3,370	4,110	2,950	4,010

[ ! ]価格表記の無いものは規格がありません。

■寸法フリ−指定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	V	D	L	￥基準単価
	V2.6以下選択	D4〜20 0.5mm単位	0.5mm単位	FCLJJ FCLJK	FCLJM FCLJW	FCLJD	FCLJB	FCLJN	FCLJT	FCLJF	FCLJP	FCLJE
	V3.0以上 0.5mm単位	D21以上 1mm単位	0.5mm単位	FCLJJ FCLJK	FCLJM FCLJW	FCLJD	FCLJB	FCLJN	FCLJT	FCLJF	FCLJP	FCLJE
FCLJJ FCLJK FCLJM FCLJW FCLJD FCLJT FCLJB FCLJN FCLJF FCLJP FCLJE		4.0〜10	10.0〜 25.0	300	320	790	250	340	600	810	1,610	550
		(0.5mm単位)	25.5〜 50.0	380	410	1,020	320	420	760	1,080	2,140	660
		[ ! ]D≦5→L≦50	50.5〜 75.0	490	530	1,310	420	540	980	1,770	2,740	1,390
	0	[ ! ]D≦5→L≦50	75.5〜100.0	640	660	1,670	500	720	1,220	2,260	3,510	1,760
	(穴加工無し)	10.5〜20 (0.5mm単位)	10.0〜 25.0	400	430	1,090	290	440	800	1,140	2,310	1,030
			25.5〜 50.0	580	630	1,560	420	660	1,130	1,660	3,680	1,490
			50.5〜 75.0	770	840	2,080	580	860	1,520	2,190	5,380	1,980
	2.0		75.5〜100.0	1,000	1,080	2,710	780	1,120	1,980	2,860	7,690	2,570
		21〜30 (1 mm単位)	10.0〜 25.0	680	770	1,920	530	810	1,420	2,030	3,760	1,820
	2.6		25.5〜 50.0	1,190	1,290	3,210	850	1,340	2,360	3,390	6,920	2,770
			50.5〜 75.0	1,560	1,720	4,330	1,140	1,870	3,160	4,560	10,240	3,000
	[ ! ]L≦ 50.0		75.5〜100.0	1,980	2,150	5,390	1,550	2,500	3,930	5,680	14,040	3,410
	→V≦D−2	31〜40 (1 mm単位)	10.0〜 25.0	1,310	1,340	3,350	890	1,430	2,450	3,540	5,220	2,270
			25.5〜 50.0	1,890	2,080	5,190	1,470	2,370	3,780	5,470	9,270	3,510
	3.0〜55.0		50.5〜 75.0	2,690	2,940	7,360	2,100	3,430	5,370	7,760	14,460	4,970
	(0.5mm単位)		75.5〜100.0	3,080	3,380	8,430	2,790	4,580	6,140	8,880	18,220	5,700
		41〜50 (1 mm単位)	10.0〜 25.0	1,450	1,580	3,960	1,310	2,120	2,880	5,000	7,040	3,320
	[ ! ]L≦ 50.0		25.5〜 50.0	1,910	2,080	5,240	2,010	3,660	3,830	6,630	10,720	4,410
	→V≦D−2		50.5〜 75.0	2,790	3,070	7,650	2,920	5,290	5,580	9,670	17,240	6,440
			75.5〜100.0	3,210	3,530	8,820	3,370	6,150	6,430	11,150	21,870	7,420
	[ ! ]L≧ 50.5	51〜60 (1 mm単位)	10.0〜 25.0	1,690	1,870	4,650	1,770	2,720	－	－	－	－
	→V≦D−6		25.5〜 50.0	2,170	2,390	5,970	2,290	4,180
			50.5〜 75.0	3,110	3,420	8,540	3,270	5,970
			75.5〜100.0	3,470	3,810	9,530	3,630	6,650
		61〜80 (1 mm単位)	10.0〜 25.0	2,600	2,960	7,410	2,710	5,100	－	－	－	－
	0		25.5〜 50.0	4,150	4,950	12,380	4,350	8,220
	(穴加工無し)		50.5〜 75.0	5,940	6,910	17,280	6,230	11,750
			75.5〜100.0	6,910	7,940	19,860	7,250	13,220
	3.0〜90.0	81〜100 (1 mm単位)	10.0〜 25.0	3,750	4,180	10,450	3,930	7,410	－	－	－	－
	(0.5mm単位)		25.5〜 50.0	5,530	6,600	16,500	5,820	10,950
	[ ! ]V≦D−6		50.5〜 75.0	7,370	8,490	21,230	7,690	14,490
			75.5〜100.0	9,100	10,300	25,760	9,530	17,940
		加工条件	[ ! ]L ≦V×8				[ ! ]価格表記の無いものは規格がありません。

[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

追加工

Alterations

Code

Spec.

¥/1Code

VKC

内径公差を +0.1 0 に変更します。
[ ! ]CLJJ・CLJM・FCLJJ・FCLJMのみ適用
指定方法 VKC
[ ! ]L≦50
[ ! ]D≦50の時、D－V≧6
[ ! ]D≦80の時、D－V≧10
[ ! ]D≦100の時、D－V≧16

100

LKC

全長公差を±0.05に変更します。
[ ! ]CLJJ・CLJM・FCLJJ・FCLJMのみ適用
指定方法 LKC
[ ! ]L≦50
[ ! ]D≦50の時、D－V≧6
[ ! ]D≦80の時、D－V≧10
[ ! ]D≦100の時、D－V≧16

100

CC
WCC

面を追加工します。
指定方法 CC1.5
　　　　　WCC2.5
[ ! ]CC・WCC＝指定0.5mm単位
[ ! ]CC・WCC＜(D－V)/2－1
[ NG ]ACとの併用不可

CC	100
WCC	200

AC
WAC

テーパを追加工します。
指定方法 AC3.5－Q60
　　　　 WAC5.0－Q30
[ ! ]AC・WAC＝指定0.5mm単位
[ ! ]Q＝選択 15 20 30 60
[ ! ]AC≦L－5
[ ! ]( D－V)/2－AC・WAC tan Q≧1
[ NG ]CCとの併用不可
参考： tan15°≒0.268 tan20°≒0.364
tan30°≒0.577 tan60°≒1.732

AC	200
WAC	400

[ NG ]材質：ベークライト・エポキシガラス・フッ素樹脂には適用できません。
[ ! ]VKC・LKC以外の追加工は、D10以上より適用となります。

Alterations

Code

Spec.

¥/1Code

[ ! ]寸法フリー
指定タイプ
にのみ適用

VM
(並目)
VMA
(細目)

タップ(貫通)を追加工します。
指定方法 VM4 Vを
VM・VMAに変えて指定
例：FCLJJ－VMA4－D10－L18
[ NG ]MC･WMCと併用できません｡
[ ! ]タップ径と全長(L)の
加工限界は右表。
タップ径≦D/2

タップ径 VM・VMA	VM	VMA	L max
タップ径 VM・VMA	ピッチ (並目)	ピッチ (細目)	L max
4	0.7	0.5	20
5	0.8	0.5	30
6	1	0.75	35
8	1.25	0.75	45
10	1.5	1.0	60
12	1.75	1.0	70
16	2	1.5	90
18	－		100
20	2.5		100

タップ径	VM ・ VMA
4・5・6・8	200
10・12・16・ 18・20	300

MC
WMC

D部にタップ(並目)を追加工します。
指定方法 MC3 WMC5
[ NG ]VM･VMAと併用できません｡
[ ! ]片肉(D－V)/2条件は下表になります。
[ ! ]L≧MC・WMC×3
[ ! ]V≧MC・WMC＋1
[ ! ](D－V)/2≦MC・WMC×2
[ ! ]MC・WMC=下表より選択

MC ・ WMC	(D－V)/2
3 ・4	3以上
5 ・6 ・8	5以上
10 ・12	8以上

タップ径	MC	WMC
3・4・ 5・6	100	150
8・10・12	200	200

SLC

スリットを追加工します。
指定方法 SLC
[ NG ]他の追加工と併用できません。
[ ! ]片肉(D－V)/2条件は下表になります。
[ ! ]スリット幅は固定になります。
[ ! ]内外径公差は加工前寸法です。
加工後は素材により変動します。

外径D	SLC	(D－V)/2
10.0～20.0	1	5以下
20.5～40	2	10以下
41～	5	20以下

150

型番リスト

表示件数

型番

CLJB2-[4,5,6,8,10,11,12]-[10-30/0.5]

CLJB3-[5,6,8,10,11,12]-[10-30/0.5]

CLJB4-[6,8,10,11,12,13,14,15,16,20]-[10-50/0.5]

CLJB5-[8,10,11,12,13,14,15,16,20]-[10-50/0.5]

CLJB6-[8,10,11,12,13,14,15,16,20,25]-[10-50/0.5]

CLJB8-[10,11,12,13,14,15,16,20,25,30]-[10-100/0.5]

CLJB10-[12,13,14,15,16,20,25,30,35,40,50]-[10-100/0.5]

CLJB12-[15,16,20,25,30,35,40,50]-[10-100/0.5]

CLJB15-[20,25,30,35,40,50,60]-[10-100/0.5]

CLJB16-[20,25,30,35,40,50,60]-[10-100/0.5]

CLJB20-[25,30,35,40,50,60]-[10-100/0.5]

CLJB25-[30,35,40,50,60]-[10-100/0.5]

CLJB30-[40,50,60]-[10-100/0.5]

CLJD2-[4,5,6,8,10,11,12]-[10-30/0.5]

CLJD3-[5,6,8,10,11,12]-[10-30/0.5]

CLJD4-[6,8,10,11,12,13,14,15,16,20]-[10-50/0.5]

CLJD5-[8,10,11,12,13,14,15,16,20]-[10-50/0.5]

CLJD6-[8,10,11,12,13,14,15,16,20,25]-[10-50/0.5]

CLJD8-[10,11,12,13,14,15,16,20,25,30]-[10-100/0.5]

CLJD10-[12,13,14,15,16,20,25,30,35,40,50]-[10-100/0.5]

CLJD12-[15,16,20,25,30,35,40,50]-[10-100/0.5]

CLJD15-[20,25,30,35,40,50,60]-[10-100/0.5]

CLJD16-[20,25,30,35,40,50,60]-[10-100/0.5]

CLJD20-[25,30,35,40,50,60]-[10-100/0.5]

CLJD25-[30,35,40,50,60]-[10-100/0.5]

CLJD30-[40,50,60]-[10-100/0.5]

CLJE2-[4,5,6,8,10,11,12]-[10-30/0.5]

CLJE3-[5,6,8,10,11,12]-[10-30/0.5]

CLJE4-[6,8,10,11,12,13,14,15,16,20]-[10-50/0.5]

CLJE5-[8,10,11,12,13,14,15,16,20]-[10-50/0.5]

CLJE6-[8,10,11,12,13,14,15,16,20,25]-[10-50/0.5]

CLJE8-[10,11,12,13,14,15,16,20,25,30]-[10-100/0.5]

CLJE10-[12,13,14,15,16,20,25,30,35,40,50]-[10-100/0.5]

CLJE12-[15,16,20,25,30,35,40,50]-[10-100/0.5]

CLJE15-[20,25,30,35,40,50]-[10-100/0.5]

CLJE16-[20,25,30,35,40,50]-[10-100/0.5]

CLJE20-[25,30,35,40,50]-[10-100/0.5]

CLJE25-[30,35,40,50]-[10-100/0.5]

CLJE30-[40,50]-[10-100/0.5]

CLJF2-[4,5,6,8,10,11,12]-[10-30/0.5]

CLJF3-[5,6,8,10,11,12]-[10-30/0.5]

CLJF4-[6,8,10,11,12,13,14,15,16,20]-[10-50/0.5]

CLJF5-[8,10,11,12,13,14,15,16,20]-[10-50/0.5]

CLJF6-[8,10,11,12,13,14,15,16,20,25]-[10-50/0.5]

CLJF8-[10,11,12,13,14,15,16,20,25,30]-[10-100/0.5]

CLJF10-[12,13,14,15,16,20,25,30,35,40,50]-[10-100/0.5]

CLJF12-[15,16,20,25,30,35,40,50]-[10-100/0.5]

CLJF15-[20,25,30,35,40,50]-[10-100/0.5]

CLJF16-[20,25,30,35,40,50]-[10-100/0.5]

CLJF20-[25,30,35,40,50]-[10-100/0.5]

CLJF25-[30,35,40,50]-[10-100/0.5]

CLJF30-[40,50]-[10-100/0.5]

CLJJ2-[4,5,6,8,10,11,12]-[10-30/0.5]

CLJJ3-[5,6,8,10,11,12]-[10-30/0.5]

CLJJ4-[6,8,10,11,12,13,14,15,16,20]-[10-50/0.5]

CLJJ5-[8,10,11,12,13,14,15,16,20]-[10-50/0.5]

CLJJ6-[8,10,11,12,13,14,15,16,20,25]-[10-50/0.5]

CLJJ8-[10,11,12,13,14,15,16,20,25,30]-[10-100/0.5]

CLJJ10-[12,13,14,15,16,20,25,30,35,40,50]-[10-100/0.5]

CLJJ12-[15,16,20,25,30,35,40,50]-[10-100/0.5]

特性・用途

外径

内径

厚み・長さ

材質

寸法選択方法

タップ穴加工並目ねじ径選択 [VM]

(mm)

タップ穴加工細目ねじ径選択 [VMA]

(mm)

材質証明書：材質

RoHS?

最小発注数量

絶縁性 / 非磁性 / 耐熱性	4 ～ 12	2	10 ～ 30	[ベークライト] ベークライト(紙系)	寸法選択タイプ	-	-	ベークライト(紙系)	10	1個
絶縁性 / 非磁性 / 耐熱性	5 ～ 12	3	10 ～ 30	[ベークライト] ベークライト(紙系)	寸法選択タイプ	-	-	ベークライト(紙系)	10	1個
絶縁性 / 非磁性 / 耐熱性	6 ～ 20	4	10 ～ 50	[ベークライト] ベークライト(紙系)	寸法選択タイプ	-	-	ベークライト(紙系)	10	1個
絶縁性 / 非磁性 / 耐熱性	8 ～ 20	5	10 ～ 50	[ベークライト] ベークライト(紙系)	寸法選択タイプ	-	-	ベークライト(紙系)	10	1個
絶縁性 / 非磁性 / 耐熱性	8 ～ 25	6	10 ～ 50	[ベークライト] ベークライト(紙系)	寸法選択タイプ	-	-	ベークライト(紙系)	10	1個
絶縁性 / 非磁性 / 耐熱性	10 ～ 30	8	10 ～ 100	[ベークライト] ベークライト(紙系)	寸法選択タイプ	-	-	ベークライト(紙系)	10	1個
絶縁性 / 非磁性 / 耐熱性	12 ～ 50	10	10 ～ 100	[ベークライト] ベークライト(紙系)	寸法選択タイプ	-	-	ベークライト(紙系)	10	1個
絶縁性 / 非磁性 / 耐熱性	15 ～ 50	12	10 ～ 100	[ベークライト] ベークライト(紙系)	寸法選択タイプ	-	-	ベークライト(紙系)	10	1個
絶縁性 / 非磁性 / 耐熱性	20 ～ 60	15	10 ～ 100	[ベークライト] ベークライト(紙系)	寸法選択タイプ	-	-	ベークライト(紙系)	10	1個
絶縁性 / 非磁性 / 耐熱性	20 ～ 60	16	10 ～ 100	[ベークライト] ベークライト(紙系)	寸法選択タイプ	-	-	ベークライト(紙系)	10	1個
絶縁性 / 非磁性 / 耐熱性	25 ～ 60	20	10 ～ 100	[ベークライト] ベークライト(紙系)	寸法選択タイプ	-	-	ベークライト(紙系)	10	1個
絶縁性 / 非磁性 / 耐熱性	30 ～ 60	25	10 ～ 100	[ベークライト] ベークライト(紙系)	寸法選択タイプ	-	-	ベークライト(紙系)	10	1個
絶縁性 / 非磁性 / 耐熱性	40 ～ 60	30	10 ～ 100	[ベークライト] ベークライト(紙系)	寸法選択タイプ	-	-	ベークライト(紙系)	10	1個
導電性・帯電防止 / 非磁性 / 反射防止	4 ～ 12	2	10 ～ 30	[MCナイロン] MCナイロン(CDR2)	寸法選択タイプ	-	-	MCナイロン(CDR2)	10	1個
導電性・帯電防止 / 非磁性 / 反射防止	5 ～ 12	3	10 ～ 30	[MCナイロン] MCナイロン(CDR2)	寸法選択タイプ	-	-	MCナイロン(CDR2)	10	1個
導電性・帯電防止 / 非磁性 / 反射防止	6 ～ 20	4	10 ～ 50	[MCナイロン] MCナイロン(CDR2)	寸法選択タイプ	-	-	MCナイロン(CDR2)	10	1個
導電性・帯電防止 / 非磁性 / 反射防止	8 ～ 20	5	10 ～ 50	[MCナイロン] MCナイロン(CDR2)	寸法選択タイプ	-	-	MCナイロン(CDR2)	10	1個
導電性・帯電防止 / 非磁性 / 反射防止	8 ～ 25	6	10 ～ 50	[MCナイロン] MCナイロン(CDR2)	寸法選択タイプ	-	-	MCナイロン(CDR2)	10	1個
導電性・帯電防止 / 非磁性 / 反射防止	10 ～ 30	8	10 ～ 100	[MCナイロン] MCナイロン(CDR2)	寸法選択タイプ	-	-	MCナイロン(CDR2)	10	1個
導電性・帯電防止 / 非磁性 / 反射防止	12 ～ 50	10	10 ～ 100	[MCナイロン] MCナイロン(CDR2)	寸法選択タイプ	-	-	MCナイロン(CDR2)	10	1個
導電性・帯電防止 / 非磁性 / 反射防止	15 ～ 50	12	10 ～ 100	[MCナイロン] MCナイロン(CDR2)	寸法選択タイプ	-	-	MCナイロン(CDR2)	10	1個
導電性・帯電防止 / 非磁性 / 反射防止	20 ～ 60	15	10 ～ 100	[MCナイロン] MCナイロン(CDR2)	寸法選択タイプ	-	-	MCナイロン(CDR2)	10	1個
導電性・帯電防止 / 非磁性 / 反射防止	20 ～ 60	16	10 ～ 100	[MCナイロン] MCナイロン(CDR2)	寸法選択タイプ	-	-	MCナイロン(CDR2)	10	1個
導電性・帯電防止 / 非磁性 / 反射防止	25 ～ 60	20	10 ～ 100	[MCナイロン] MCナイロン(CDR2)	寸法選択タイプ	-	-	MCナイロン(CDR2)	10	1個
導電性・帯電防止 / 非磁性 / 反射防止	30 ～ 60	25	10 ～ 100	[MCナイロン] MCナイロン(CDR2)	寸法選択タイプ	-	-	MCナイロン(CDR2)	10	1個
導電性・帯電防止 / 非磁性 / 反射防止	40 ～ 60	30	10 ～ 100	[MCナイロン] MCナイロン(CDR2)	寸法選択タイプ	-	-	MCナイロン(CDR2)	10	1個
耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	4 ～ 12	2	10 ～ 30	エポキシガラス	寸法選択タイプ	-	-	エポキシガラス	10	1個
耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	5 ～ 12	3	10 ～ 30	エポキシガラス	寸法選択タイプ	-	-	エポキシガラス	10	1個
耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	6 ～ 20	4	10 ～ 50	エポキシガラス	寸法選択タイプ	-	-	エポキシガラス	10	1個
耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	8 ～ 20	5	10 ～ 50	エポキシガラス	寸法選択タイプ	-	-	エポキシガラス	10	1個
耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	8 ～ 25	6	10 ～ 50	エポキシガラス	寸法選択タイプ	-	-	エポキシガラス	10	1個
耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	10 ～ 30	8	10 ～ 100	エポキシガラス	寸法選択タイプ	-	-	エポキシガラス	10	1個
耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	12 ～ 50	10	10 ～ 100	エポキシガラス	寸法選択タイプ	-	-	エポキシガラス	10	1個
耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	15 ～ 50	12	10 ～ 100	エポキシガラス	寸法選択タイプ	-	-	エポキシガラス	10	1個
耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	20 ～ 50	15	10 ～ 100	エポキシガラス	寸法選択タイプ	-	-	エポキシガラス	10	1個
耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	20 ～ 50	16	10 ～ 100	エポキシガラス	寸法選択タイプ	-	-	エポキシガラス	10	1個
耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	25 ～ 50	20	10 ～ 100	エポキシガラス	寸法選択タイプ	-	-	エポキシガラス	10	1個
耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	30 ～ 50	25	10 ～ 100	エポキシガラス	寸法選択タイプ	-	-	エポキシガラス	10	1個
耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	40 ～ 50	30	10 ～ 100	エポキシガラス	寸法選択タイプ	-	-	エポキシガラス	10	1個
真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	4 ～ 12	2	10 ～ 30	[ふっ素樹脂] ふっ素樹脂	寸法選択タイプ	-	-	ふっ素樹脂	10	1個
真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	5 ～ 12	3	10 ～ 30	[ふっ素樹脂] ふっ素樹脂	寸法選択タイプ	-	-	ふっ素樹脂	10	1個
真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	6 ～ 20	4	10 ～ 50	[ふっ素樹脂] ふっ素樹脂	寸法選択タイプ	-	-	ふっ素樹脂	10	1個
真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	8 ～ 20	5	10 ～ 50	[ふっ素樹脂] ふっ素樹脂	寸法選択タイプ	-	-	ふっ素樹脂	10	1個
真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	8 ～ 25	6	10 ～ 50	[ふっ素樹脂] ふっ素樹脂	寸法選択タイプ	-	-	ふっ素樹脂	10	1個
真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	10 ～ 30	8	10 ～ 100	[ふっ素樹脂] ふっ素樹脂	寸法選択タイプ	-	-	ふっ素樹脂	10	1個
真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	12 ～ 50	10	10 ～ 100	[ふっ素樹脂] ふっ素樹脂	寸法選択タイプ	-	-	ふっ素樹脂	10	1個
真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	15 ～ 50	12	10 ～ 100	[ふっ素樹脂] ふっ素樹脂	寸法選択タイプ	-	-	ふっ素樹脂	10	1個
真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	20 ～ 50	15	10 ～ 100	[ふっ素樹脂] ふっ素樹脂	寸法選択タイプ	-	-	ふっ素樹脂	10	1個
真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	20 ～ 50	16	10 ～ 100	[ふっ素樹脂] ふっ素樹脂	寸法選択タイプ	-	-	ふっ素樹脂	10	1個
真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	25 ～ 50	20	10 ～ 100	[ふっ素樹脂] ふっ素樹脂	寸法選択タイプ	-	-	ふっ素樹脂	10	1個
真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	30 ～ 50	25	10 ～ 100	[ふっ素樹脂] ふっ素樹脂	寸法選択タイプ	-	-	ふっ素樹脂	10	1個
真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	40 ～ 50	30	10 ～ 100	[ふっ素樹脂] ふっ素樹脂	寸法選択タイプ	-	-	ふっ素樹脂	10	1個
絶縁性 / 非磁性	4 ～ 12	2	10 ～ 30	ポリアセタール	寸法選択タイプ	-	-	ポリアセタール	10	1個
絶縁性 / 非磁性	5 ～ 12	3	10 ～ 30	ポリアセタール	寸法選択タイプ	-	-	ポリアセタール	10	1個
絶縁性 / 非磁性	6 ～ 20	4	10 ～ 50	ポリアセタール	寸法選択タイプ	-	-	ポリアセタール	10	1個
絶縁性 / 非磁性	8 ～ 20	5	10 ～ 50	ポリアセタール	寸法選択タイプ	-	-	ポリアセタール	10	1個
絶縁性 / 非磁性	8 ～ 25	6	10 ～ 50	ポリアセタール	寸法選択タイプ	-	-	ポリアセタール	10	1個
絶縁性 / 非磁性	10 ～ 30	8	10 ～ 100	ポリアセタール	寸法選択タイプ	-	-	ポリアセタール	10	1個
絶縁性 / 非磁性	12 ～ 50	10	10 ～ 100	ポリアセタール	寸法選択タイプ	-	-	ポリアセタール	10	1個
絶縁性 / 非磁性	15 ～ 50	12	10 ～ 100	ポリアセタール	寸法選択タイプ	-	-	ポリアセタール	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

基本情報
納期・価格

基本情報

【特長】・スペーサとしてご使用頂ける樹脂カラーとなります。・穴種類は、通し穴です。

ご注意

樹脂は温度や湿度により変形・寸法変化をしやすい材質です。寸法設計・保管の際はご留意ください。（材質特性はこちら）
ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

◦寸法選択タイプ・寸法フリー指定タイプ
■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数量	1〜9	10〜29	30〜49	50〜99	100〜200	201〜300	301～
値引率	基準単価	5％	10％	15％	18％	23％	お見積り
出荷日	通常				＋5日	＋10日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

				ご注文締切
急	ストーク A早割	翌日出荷	200円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	200円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律200円
[ ! ]ストークAは3本以上で１明細行当たり一律540円

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
樹脂ワッシャ【バラ売り・パック販売】
用途に合わせて11種類の材質よりご選定いただけます。
ミスミ
樹脂カラー　ザグリ穴タイプ
ボルトの頭が隠れる樹脂カラーとなります。
ミスミ
樹脂カラー　ツバ付タイプ
ツバ付きタイプの樹脂カラーです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

樹脂カラーのレビュー

4.5平均満足度：4.5121件のレビュー

星5
65%
星4
27%
星3
7%
星2
0%
星1
0%

高評価レビュー

径変更用のアダプタとして

満足度：5.02021/02/24

少しでも安くと金属製ではなく樹脂カラーを試してみました。値段だけではなく、金属より扱い易いかもしれません。

2人が参考にしています。

装置に使用

満足度：5.02017/06/28

材質が高い材質だから、自分が作るともっと高いくなります。からり助かりました。

3人が参考にしています。

投入コンベア用

満足度：5.02016/06/30

今回500個以上の大口注文となり、出荷まで1ヶ月ほどかかりましたが、ほかの投稿者様もおっしゃっているように、バリエーショ...もっと読む

3人が参考にしています。

計測器取り付け時のスペーサーとして使用。

満足度：5.02016/05/30

材質やサイズを好みに指定でき、オプションにて追加加工も設定できるので、届いた商品を追加加工無しにそのまま使用できます。大...もっと読む

3人が参考にしています。

径変更用のアダプタとして

満足度：5.02021/02/24

少しでも安くと金属製ではなく樹脂カラーを試してみました。値段だけではなく、金属より扱い易いかもしれません。

2人が参考にしています。

機械組立に使用

満足度：5.02021/02/09

機械部品の位置決めスペーサーとして使用。精度も良く安心して注文できます。ある程度のサイズでしたら強度のほうも十分に得られ...もっと読む

2人が参考にしています。

121件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品樹脂カラー	樹脂ワッシャ・カラー（ＰＥＥＫ・エポキシ・ふっ素樹脂）	【クリーン洗浄品】樹脂カラー	樹脂カラー　ツバ付タイプ	【クリーン洗浄品】樹脂ワッシャ・カラー（ＰＥＥＫ・ふっ素樹脂）	樹脂ツバ付カラー（ＰＥＥＫ・エポキシ・ふっ素樹脂）
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	300円 -
通常出荷日	2日目	在庫品1日目〜	5日目	2日目〜	3日目〜	在庫品1日目〜
形状	標準	標準	標準	ツバ付	標準	ツバ付
穴種類	通し穴	通し穴	通し穴	通し穴	通し穴	通し穴
販売形態	バラ売り	バラ売り	バラ売り	バラ売り	バラ売り	バラ売り
材質証明書	対象	対象	対象	対象	対象	対象

この商品に関連するミスミユニット事例その他の事例を探す

非金属ワッシャ・カラーカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

特性・用途

外径

内径

厚み・長さ

材質

寸法選択方法

タップ穴加工 並目 ねじ径選択 [VM](mm)

タップ穴加工 細目 ねじ径選択 [VMA](mm)

タイプ

CAD

出荷日

樹脂カラー

ご注意

外形図・規格表

外形図

規格表

追加工

関連リンク

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

カタログ

商品担当おすすめ

高評価レビュー

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

非金属ワッシャ・カラーカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

タップ穴加工並目ねじ径選択 [VM](mm)

タップ穴加工細目ねじ径選択 [VMA](mm)

この商品に関連するミスミユニット事例その他の事例を探す
