メカニカル部品技術窓口
絞り込み条件
未確定：候補が60型番あります。
外径 D(mm)
~mm- 3
- 3.65
- 4
- 5.3
- 6.3
- 7.8
- 10
- 12.2
内径 V(mm)
~mm- 2
- 2.65
- 3
- 4.1
- 5.1
- 6.2
- 8.2
- 10.2
厚さ・長さ(mm)
~mm- 3
- 4
- 5
- 8
- 10
- 12
- 15
- 20
- 30
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
本商品の使用例
スペーサ
- 通常単価(税別)
- 70円～180円
- 税込単価
- 77円～198円
【特長】・ボルトで軟材を締結する際の補強として使用できます。
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 反射防止
- 形状
- ストレート
- 内径タイプ
- ストレート
- 材質
- SPCC相当
- 詳細材質
- SPCC相当
- 表面処理
- 三価クロメート（黒）
- 販売形態
- 単品販売
- 硬度 (HRC)
- 焼入なし
- 精度
- 並級
- 材質証明書
- 対象
- 材質証明書：材質
- SPCC相当
- 材質証明書：表面処理
- 三価クロメート
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が60型番あります。

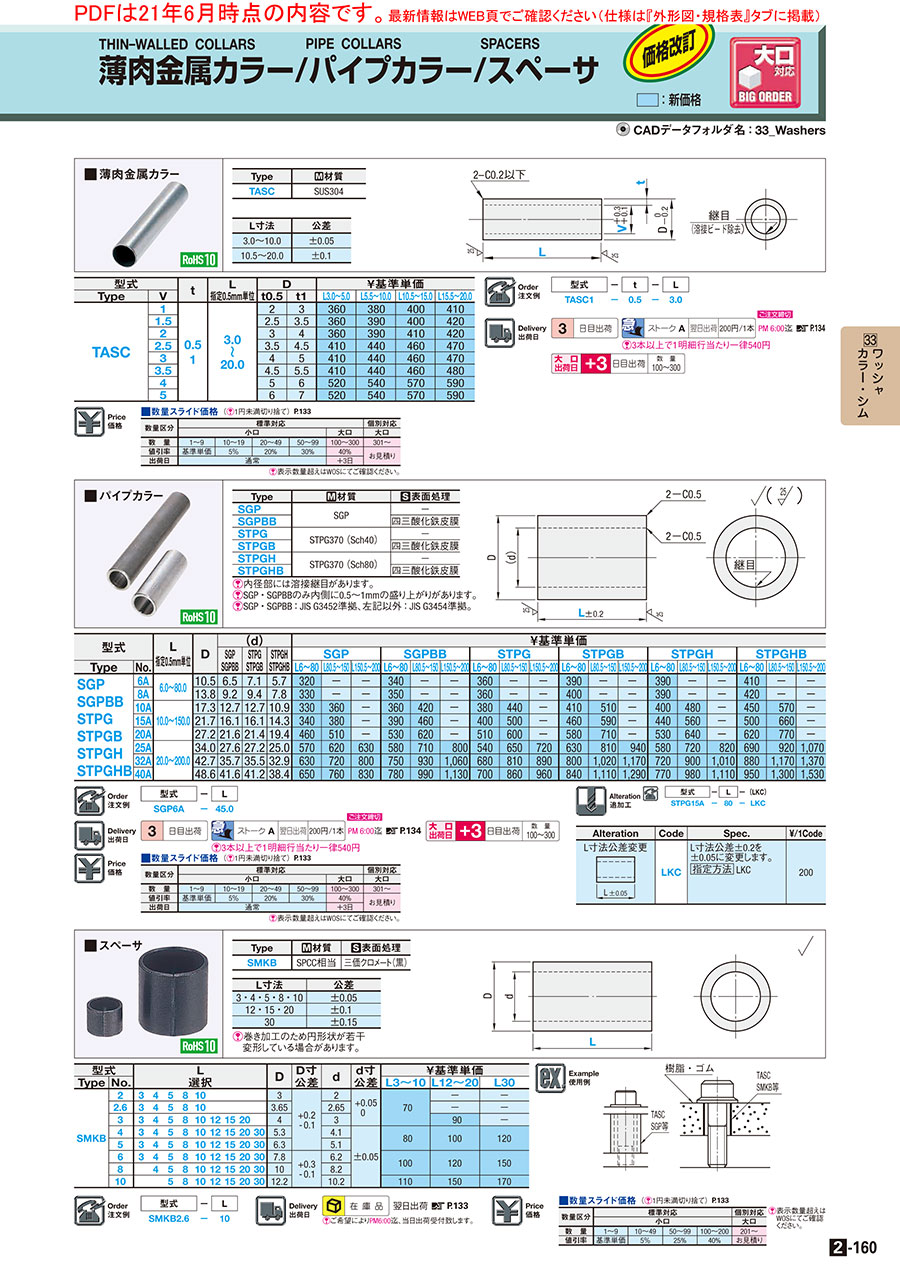

外形図・規格表
[ ! ]巻き加工のため円形状が若干変形している場合があります。
 |
|
| Type | [ M ]材質 | [ S ]表面処理 |
| SMKB | SPCC相当 | 三価クロメート(黒) |
規格表
| 型式 | − | L |
| SMKB2.6 | − | 10 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L 選択 | D | D寸 公差 | d | d寸 公差 | 質量（ｇ） | ￥基準単価 | ||||||||||||||||||||
| No. | L | ||||||||||||||||||||||||||
| Type | No. | 3 | 4 | 5 | 8 | 10 | 12 | 15 | 20 | 30 | L3〜10 | L12〜20 | L30 | ||||||||||||||
| SMKB | 2 | 3 | 4 | 5 | 8 | 10 | 3 | +0.2 -0.1 | 2 | +0.05 0 | 2 | 0.1 | 0.1 | 0.2 | 0.2 | 0.3 | - | - | - | - | 70 | − | − | ||||
| 2.6 | 3 | 4 | 5 | 8 | 10 | 3.65 | 2.65 | 2.6 | 0.1 | 0.2 | 0.2 | 0.3 | 0.4 | - | - | - | - | − | − | ||||||||
| 3 | 3 | 4 | 5 | 8 | 10 | 12 | 15 | 20 | 4 | 3 | 3 | 0.1 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.9 | - | 90 | − | |||||
| 4 | 3 | 4 | 5 | 8 | 10 | 12 | 15 | 20 | 30 | 5.3 | 4.1 | ±0.05 | 4 | 0.2 | 0.3 | 0.3 | 0.6 | 0.7 | 0.8 | 1 | 1.4 | 2.1 | 80 | 110 | 130 | ||
| 5 | 3 | 4 | 5 | 8 | 10 | 12 | 15 | 20 | 30 | 6.3 | 5.1 | 5 | 0.3 | 0.3 | 0.4 | 0.7 | 0.8 | 1 | 1.3 | 1.7 | 2.5 | ||||||
| 6 | 3 | 4 | 5 | 8 | 10 | 12 | 15 | 20 | 30 | 7.8 | +0.3 -0.1 | 6.2 | 6 | 0.4 | 0.6 | 0.7 | 1.1 | 1.4 | 1.7 | 2.1 | 2.8 | 4.1 | 110 | 130 | 160 | ||
| 8 | 4 | 5 | 8 | 10 | 12 | 15 | 20 | 30 | 10 | 8.2 | 8 | - | 0.8 | 1 | 1.6 | 2 | 2.4 | 3 | 4 | 6.1 | |||||||
| 10 | 5 | 8 | 10 | 12 | 15 | 20 | 30 | 12.2 | 10.2 | 10 | - | - | 1.4 | 2.2 | 2.8 | 3.3 | 4.1 | 5.5 | 8.3 | 120 | 160 | 180 | |||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
70円 ( 77円 ) | 在庫品1日目当日出荷可能 |
|
70円 ( 77円 ) | 在庫品1日目当日出荷可能 |
|
70円 ( 77円 ) | 在庫品1日目当日出荷可能 |
|
70円 ( 77円 ) | 在庫品1日目当日出荷可能 |
|
70円 ( 77円 ) | 在庫品1日目当日出荷可能 |
|
70円 ( 77円 ) | 在庫品1日目当日出荷可能 |
|
70円 ( 77円 ) | 在庫品1日目当日出荷可能 |
|
70円 ( 77円 ) | 在庫品1日目当日出荷可能 |
|
70円 ( 77円 ) | 在庫品1日目当日出荷可能 |
|
70円 ( 77円 ) | 在庫品1日目当日出荷可能 |
|
70円 ( 77円 ) | 在庫品1日目当日出荷可能 |
|
70円 ( 77円 ) | 在庫品1日目当日出荷可能 |
|
70円 ( 77円 ) | 在庫品1日目当日出荷可能 |
|
70円 ( 77円 ) | 在庫品1日目当日出荷可能 |
|
70円 ( 77円 ) | 在庫品1日目当日出荷可能 |
|
90円 ( 99円 ) | 在庫品1日目当日出荷可能 |
|
90円 ( 99円 ) | 在庫品1日目当日出荷可能 |
|
90円 ( 99円 ) | 在庫品1日目当日出荷可能 |
|
80円 ( 88円 ) | 在庫品1日目当日出荷可能 |
|
80円 ( 88円 ) | 在庫品1日目当日出荷可能 |
|
80円 ( 88円 ) | 在庫品1日目当日出荷可能 |
|
80円 ( 88円 ) | 在庫品1日目当日出荷可能 |
|
80円 ( 88円 ) | 在庫品1日目当日出荷可能 |
|
110円 ( 121円 ) | 在庫品1日目当日出荷可能 |
|
110円 ( 121円 ) | 在庫品1日目当日出荷可能 |
|
110円 ( 121円 ) | 在庫品1日目当日出荷可能 |
|
130円 ( 143円 ) | 在庫品1日目当日出荷可能 |
|
80円 ( 88円 ) | 在庫品1日目当日出荷可能 |
|
80円 ( 88円 ) | 在庫品1日目当日出荷可能 |
|
80円 ( 88円 ) | 在庫品1日目当日出荷可能 |
|
80円 ( 88円 ) | 在庫品1日目当日出荷可能 |
|
80円 ( 88円 ) | 在庫品1日目当日出荷可能 |
|
110円 ( 121円 ) | 在庫品1日目当日出荷可能 |
|
110円 ( 121円 ) | 在庫品1日目当日出荷可能 |
|
110円 ( 121円 ) | 在庫品1日目当日出荷可能 |
|
130円 ( 143円 ) | 在庫品1日目当日出荷可能 |
|
110円 ( 121円 ) | 在庫品1日目当日出荷可能 |
|
110円 ( 121円 ) | 在庫品1日目当日出荷可能 |
|
110円 ( 121円 ) | 在庫品1日目当日出荷可能 |
|
110円 ( 121円 ) | 在庫品1日目当日出荷可能 |
|
110円 ( 121円 ) | 在庫品1日目当日出荷可能 |
|
130円 ( 143円 ) | 在庫品1日目当日出荷可能 |
|
130円 ( 143円 ) | 在庫品1日目当日出荷可能 |
|
130円 ( 143円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
110円 ( 121円 ) | 在庫品1日目当日出荷可能 |
|
110円 ( 121円 ) | 在庫品1日目当日出荷可能 |
|
110円 ( 121円 ) | 在庫品1日目当日出荷可能 |
|
110円 ( 121円 ) | 在庫品1日目当日出荷可能 |
|
130円 ( 143円 ) | 在庫品1日目当日出荷可能 |
|
130円 ( 143円 ) | 在庫品1日目当日出荷可能 |
|
130円 ( 143円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
120円 ( 132円 ) | 在庫品1日目当日出荷可能 |
|
120円 ( 132円 ) | 在庫品1日目当日出荷可能 |
|
120円 ( 132円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
|
180円 ( 198円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】・ボルトで軟材を締結する際の補強として使用できます。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1～9 | 10～49 | 50～99 | 100〜200 | 201～ |
| 値引率 | 基準単価 | 5％ | 25% | 45% | お見積り |
概要・仕様
使用例
商品担当おすすめ
スペーサのレビュー
切削工具の組み付け
5
5.02016/07/22
小ロットに対応できるのでとても便利です。二種類の部品を組み合わせるとき、必要精度を満足できる製品で安価に購入することがで...もっと読む
2人が参考にしています。
パイプの取付穴の補強用
5
5.02016/05/25
パイプに穴をあけてボルト等で固定する場合にパイプ材の厚みだけでは強度的に不安がありスペーサをパイプ穴に溶接して固定して穴...もっと読む
2人が参考にしています。
機械組立
5
5.02017/07/31
径の小さいく短いものは、なかなか製作できないので、助かりました。
Bgスペーサにしようしました。
1人が参考にしています。
ウレタンゴムの締め付け部に挿入
3
3.02016/12/15
ウレタンゴムを締め付けるボルト部に挿入。安価なのは良いが、曲げの合わせ部分は溶接されていないので、強くボルトを締めつける...もっと読む
1人が参考にしています。
ウレタンワッシャの内径に使用
5
5.02023/02/21
ウレタンワッシャの内径に使用してボルトの締め込み量を一定になるようにした。想定通りに機能できたのでよかったです。
0人が参考にしています。
