金属ワッシャ　－ボルト穴付タイプ－

金属ワッシャ　－ボルト穴付タイプ－

ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

回転ユニットプランジャタイプ

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

meviy（メビー）
3Dデータで1分見積もり
最短1日目出荷
未確定：候補が35型番あります。
数量：

外形図・規格表


Type[ M ]材質[ S ]表面処理
WBACS45C相当−
WBAB四三酸化鉄皮膜
WBAM無電解ニッケルメッキ
WBAA2000系アルミ合金アルマイト(白色)
WBASSUS304−

規格表

型式−V−Q−T
WBAB30−V8−Q18−T3
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式V
0.5mm単位		Q
0.5mm単位		T
1mm単位		d適用
ボルト		￥基準単価
WBACWBABWBAMWBAAWBAS
TypeDT1〜2Ｔ3〜5Ｔ6〜10T1〜2Ｔ3〜5Ｔ6〜10T1〜2Ｔ3〜5Ｔ6〜10Ｔ2Ｔ3〜5Ｔ6〜10Ｔ1〜2Ｔ3〜5Ｔ6〜10
WBAC
WBAB
WBAM
WBAA
WBAS		203.0〜 5.010.5〜13.51〜103.5Ｍ35005305906006106806606807708909301,0708909301,070
253.0〜 9.510.5〜173.5M35405806606406707706807007809109801,1709109801,170
303.0〜10.012 〜204.5M45906107106807208207407708701,0201,0801,2601,0201,0801,260
353.0〜16.012 〜254.5M46506807707708309308509101,0101,1401,2701,4701,1401,2701,470
403.0〜20.012 〜304.5M47507708408509201,0209501,0001,0901,2501,3801,5601,2501,3801,560
503.0〜22.014 〜355.5M51,0001,0701,1601,1101,1901,2901,1301,2201,3001,5201,6801,8501,5201,6801,850
603.0〜28.014 〜405.5M51,2201,3701,4401,3501,5201,6001,3701,5401,6101,7601,9202,0901,7601,9202,090
[ ! ]Q≧V＋d＋4  [ ! ]WBAAはT≧2となります。

追加工

型式−V−Q−T−(FC)
WBAS40−V10−Q25−T10−FC3

[ ! ]寸法フリー指定タイプのみ追加工可能
AlterationsCodeSpec.￥/1Code
止まり穴変更
FCV穴を止まり穴に変更します。
指定方法 FC3
FC＝指定1mm単位
[ ! ]T－FC≧2
[ ! ]V≧10 [ ! ]FC≧2		600

型番リスト

表示件数
  • 1
    • 型番
    WBAA20-V[3-6/0.5]-Q[10.5-13.5/0.5]-T[2-10/1]
    WBAA25-V[3-10/0.5]-Q[10.5-17/0.5]-T[2-10/1]
    WBAA30-V[3-10/0.5]-Q[12-20/0.5]-T[2-10/1]
    WBAA35-V[3-16/0.5]-Q[12-25/0.5]-T[2-10/1]
    WBAA40-V[3-20/0.5]-Q[12-30/0.5]-T[2-10/1]
    WBAA50-V[3-22/0.5]-Q[14-35/0.5]-T[2-10/1]
    WBAA60-V[3-28/0.5]-Q[14-40/0.5]-T[2-10/1]
    WBAB20-V[3-6/0.5]-Q[10.5-13.5/0.5]-T[1-10/1]
    WBAB25-V[3-10/0.5]-Q[10.5-17/0.5]-T[1-10/1]
    WBAB30-V[3-10/0.5]-Q[12-20/0.5]-T[1-10/1]
    WBAB35-V[3-16/0.5]-Q[12-25/0.5]-T[1-10/1]
    WBAB40-V[3-20/0.5]-Q[12-30/0.5]-T[1-10/1]
    WBAB50-V[3-22/0.5]-Q[14-35/0.5]-T[1-10/1]
    WBAB60-V[3-28/0.5]-Q[14-40/0.5]-T[1-10/1]
    WBAC20-V[3-6/0.5]-Q[10.5-13.5/0.5]-T[1-10/1]
    WBAC25-V[3-10/0.5]-Q[10.5-17/0.5]-T[1-10/1]
    WBAC30-V[3-10/0.5]-Q[12-20/0.5]-T[1-10/1]
    WBAC35-V[3-16/0.5]-Q[12-25/0.5]-T[1-10/1]
    WBAC40-V[3-20/0.5]-Q[12-30/0.5]-T[1-10/1]
    WBAC50-V[3-22/0.5]-Q[14-35/0.5]-T[1-10/1]
    WBAC60-V[3-28/0.5]-Q[14-40/0.5]-T[1-10/1]
    WBAM20-V[3-6/0.5]-Q[10.5-13.5/0.5]-T[1-10/1]
    WBAM25-V[3-10/0.5]-Q[10.5-17/0.5]-T[1-10/1]
    WBAM30-V[3-10/0.5]-Q[12-20/0.5]-T[1-10/1]
    WBAM35-V[3-16/0.5]-Q[12-25/0.5]-T[1-10/1]
    WBAM40-V[3-20/0.5]-Q[12-30/0.5]-T[1-10/1]
    WBAM50-V[3-22/0.5]-Q[14-35/0.5]-T[1-10/1]
    WBAM60-V[3-28/0.5]-Q[14-40/0.5]-T[1-10/1]
    WBAS20-V[3-5/0.5]-Q[10.5-13.5/0.5]-T[1-10/1]
    WBAS25-V[3-10/0.5]-Q[10.5-17/0.5]-T[1-10/1]
    WBAS30-V[3-10/0.5]-Q[12-20/0.5]-T[1-10/1]
    WBAS35-V[3-16/0.5]-Q[12-25/0.5]-T[1-10/1]
    WBAS40-V[3-20/0.5]-Q[12-30/0.5]-T[1-10/1]
    WBAS50-V[3-22/0.5]-Q[14-35/0.5]-T[1-10/1]
    WBAS60-V[3-28/0.5]-Q[14-40/0.5]-T[1-10/1]

    特性・用途

    外径 D

    (mm)

    内径 V

    (mm)

    厚さ・長さ

    (mm)

    材質

    詳細材質

    表面処理

    穴間ピッチ Q

    (mm)

    材質証明書

    材質証明書：材質

    材質証明書：表面処理

    		RoHS?最小発注数量
    非磁性
    20
    3 ～ 6
    2 ～ 10
    [アルミ] 2000系アルミ合金
    2000系アルミ合金
    アルマイト（白）
    10.5 ～ 13.5
    対象外
    00016:2000系アルミ合金
    e:アルマイト（白）
    10
    1個
    非磁性
    25
    3 ～ 10
    2 ～ 10
    [アルミ] 2000系アルミ合金
    2000系アルミ合金
    アルマイト（白）
    10.5 ～ 17
    対象外
    00016:2000系アルミ合金
    e:アルマイト（白）
    10
    1個
    非磁性
    30
    3 ～ 10
    2 ～ 10
    [アルミ] 2000系アルミ合金
    2000系アルミ合金
    アルマイト（白）
    12 ～ 20
    対象外
    00016:2000系アルミ合金
    e:アルマイト（白）
    10
    1個
    非磁性
    35
    3 ～ 16
    2 ～ 10
    [アルミ] 2000系アルミ合金
    2000系アルミ合金
    アルマイト（白）
    12 ～ 25
    対象外
    00016:2000系アルミ合金
    e:アルマイト（白）
    10
    1個
    非磁性
    40
    3 ～ 20
    2 ～ 10
    [アルミ] 2000系アルミ合金
    2000系アルミ合金
    アルマイト（白）
    12 ～ 30
    対象外
    00016:2000系アルミ合金
    e:アルマイト（白）
    10
    1個
    非磁性
    50
    3 ～ 22
    2 ～ 10
    [アルミ] 2000系アルミ合金
    2000系アルミ合金
    アルマイト（白）
    14 ～ 35
    対象外
    00016:2000系アルミ合金
    e:アルマイト（白）
    10
    1個
    非磁性
    60
    3 ～ 28
    2 ～ 10
    [アルミ] 2000系アルミ合金
    2000系アルミ合金
    アルマイト（白）
    14 ～ 40
    対象外
    00016:2000系アルミ合金
    e:アルマイト（白）
    10
    1個
    該当なし
    20
    3 ～ 6
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    四三酸化鉄皮膜
    10.5 ～ 13.5
    対象
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    該当なし
    25
    3 ～ 10
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    四三酸化鉄皮膜
    10.5 ～ 17
    対象
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    該当なし
    30
    3 ～ 10
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    四三酸化鉄皮膜
    12 ～ 20
    対象
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    該当なし
    35
    3 ～ 16
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    四三酸化鉄皮膜
    12 ～ 25
    対象
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    該当なし
    40
    3 ～ 20
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    四三酸化鉄皮膜
    12 ～ 30
    対象
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    該当なし
    50
    3 ～ 22
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    四三酸化鉄皮膜
    14 ～ 35
    対象
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    該当なし
    60
    3 ～ 28
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    四三酸化鉄皮膜
    14 ～ 40
    対象
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    該当なし
    20
    3 ～ 6
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    なし
    10.5 ～ 13.5
    対象
    S45C相当
    -
    10
    1個
    該当なし
    25
    3 ～ 10
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    なし
    10.5 ～ 17
    対象
    S45C相当
    -
    10
    1個
    該当なし
    30
    3 ～ 10
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    なし
    12 ～ 20
    対象
    S45C相当
    -
    10
    1個
    該当なし
    35
    3 ～ 16
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    なし
    12 ～ 25
    対象
    S45C相当
    -
    10
    1個
    該当なし
    40
    3 ～ 20
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    なし
    12 ～ 30
    対象
    S45C相当
    -
    10
    1個
    該当なし
    50
    3 ～ 22
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    なし
    14 ～ 35
    対象
    S45C相当
    -
    10
    1個
    該当なし
    60
    3 ～ 28
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    なし
    14 ～ 40
    対象
    S45C相当
    -
    10
    1個
    耐食性・耐薬品
    20
    3 ～ 6
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    無電解ニッケルメッキ
    10.5 ～ 13.5
    対象
    S45C相当
    無電解ニッケルメッキ
    10
    1個
    耐食性・耐薬品
    25
    3 ～ 10
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    無電解ニッケルメッキ
    10.5 ～ 17
    対象
    S45C相当
    無電解ニッケルメッキ
    10
    1個
    耐食性・耐薬品
    30
    3 ～ 10
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    無電解ニッケルメッキ
    12 ～ 20
    対象
    S45C相当
    無電解ニッケルメッキ
    10
    1個
    耐食性・耐薬品
    35
    3 ～ 16
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    無電解ニッケルメッキ
    12 ～ 25
    対象
    S45C相当
    無電解ニッケルメッキ
    10
    1個
    耐食性・耐薬品
    40
    3 ～ 20
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    無電解ニッケルメッキ
    12 ～ 30
    対象
    S45C相当
    無電解ニッケルメッキ
    10
    1個
    耐食性・耐薬品
    50
    3 ～ 22
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    無電解ニッケルメッキ
    14 ～ 35
    対象
    S45C相当
    無電解ニッケルメッキ
    10
    1個
    耐食性・耐薬品
    60
    3 ～ 28
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    無電解ニッケルメッキ
    14 ～ 40
    対象
    S45C相当
    無電解ニッケルメッキ
    10
    1個
    耐食性・耐薬品 / 非磁性 / 耐熱性
    20
    3 ～ 5
    1 ～ 10
    [ステンレス] SUS304
    SUS304
    なし
    10.5 ～ 13.5
    対象
    SUS304
    -
    10
    1個
    耐食性・耐薬品 / 非磁性 / 耐熱性
    25
    3 ～ 10
    1 ～ 10
    [ステンレス] SUS304
    SUS304
    なし
    10.5 ～ 17
    対象
    SUS304
    -
    10
    1個
    耐食性・耐薬品 / 非磁性 / 耐熱性
    30
    3 ～ 10
    1 ～ 10
    [ステンレス] SUS304
    SUS304
    なし
    12 ～ 20
    対象
    SUS304
    -
    10
    1個
    耐食性・耐薬品 / 非磁性 / 耐熱性
    35
    3 ～ 16
    1 ～ 10
    [ステンレス] SUS304
    SUS304
    なし
    12 ～ 25
    対象
    SUS304
    -
    10
    1個
    耐食性・耐薬品 / 非磁性 / 耐熱性
    40
    3 ～ 20
    1 ～ 10
    [ステンレス] SUS304
    SUS304
    なし
    12 ～ 30
    対象
    SUS304
    -
    10
    1個
    耐食性・耐薬品 / 非磁性 / 耐熱性
    50
    3 ～ 22
    1 ～ 10
    [ステンレス] SUS304
    SUS304
    なし
    14 ～ 35
    対象
    SUS304
    -
    10
    1個
    耐食性・耐薬品 / 非磁性 / 耐熱性
    60
    3 ～ 28
    1 ～ 10
    [ステンレス] SUS304
    SUS304
    なし
    14 ～ 40
    対象
    SUS304
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    クリーン洗浄・梱包済みでお届けします

    クリーン洗浄品とは

    -
    ( - )
    5日目

    SL-WBAA20

    -
    ( - )
    5日目

    SL-WBAA25

    -
    ( - )
    5日目

    SL-WBAA30

    -
    ( - )
    5日目

    SL-WBAA35

    -
    ( - )
    5日目

    SL-WBAA40

    -
    ( - )
    5日目

    SL-WBAA50

    -
    ( - )
    5日目

    SL-WBAA60

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    SL-WBAS20

    -
    ( - )
    2日目

    SL-WBAS25

    -
    ( - )
    2日目

    SL-WBAS30

    -
    ( - )
    2日目

    SL-WBAS35

    -
    ( - )
    2日目

    SL-WBAS40

    -
    ( - )
    2日目

    SL-WBAS50

    -
    ( - )
    2日目

    SL-WBAS60

  • 1

    • 詳細情報

    基本情報

    【特長】・ボルト穴付きの金属ワッシャです。・寸法指定ができます。・単品販売です。

    ご注意

    • 洗浄品はこちらからご選定いただけます。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格

    価格表

    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    数量区分標準対応個別対応
    小口大口大口
    数 量1〜1920〜4950〜99100〜199200〜300301～
    値引率基準単価5％10％15％23％お見積り
    出荷日通常＋5日
    [ ! ]表示数量超えはWOSにてご確認ください。

    納期

    ●材質　S45C相当・SUS304
     2 日目出荷
        ご注文締切
    急ストークA早割翌日出荷200円/1明細行PM 3:00迄>>こちら

    ストークA

    		翌日出荷200円/1本PM 6:00迄
    [ ! ]ストークA早割は１明細行当たり一律200円
    [ ! ]ストークAは3本以上で１明細行当たり一律540円

    ●材質　2000系アルミ合金
     5 日目出荷
        ご注文締切
    急

    ストークB

    		3日目出荷200円/1本PM 8:00迄>>こちら
    [ ! ]3本以上で１明細行当たり一律540円

    大　口
    出荷日    		+5日目出荷数量
    200～300
    [ ! ]ストーク対応なし

    出荷日については、こちらをご覧ください。

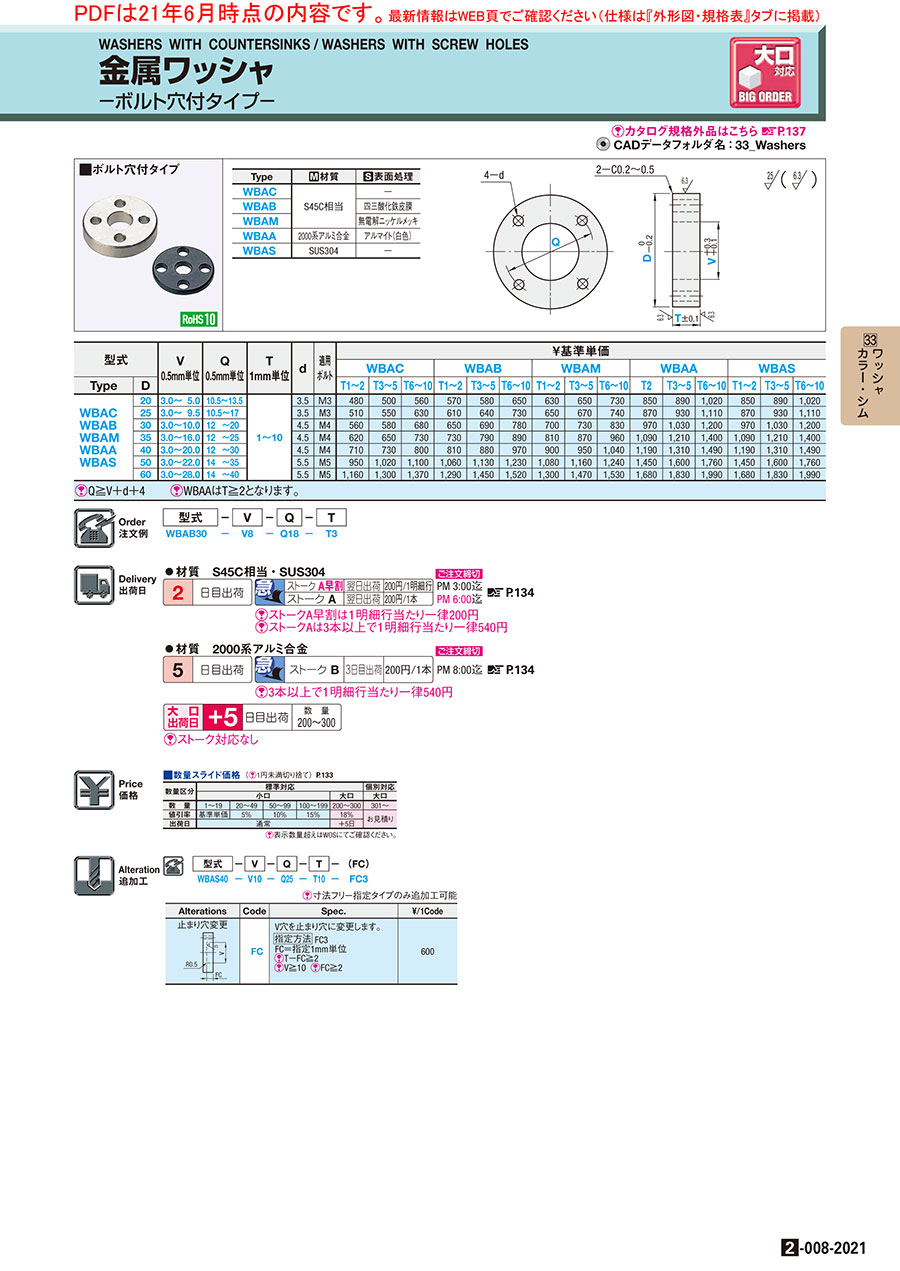

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    2-008-2021

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    金属ワッシャ　－ボルト穴付タイプ－のレビュー
    4.6平均満足度：4.63件のレビュー
    アジャスタのスペーサ
    4
    満足度：4.02022/01/27
    アジャスタのスペーサとして使用しました。 寸法精度も良く、バリ等の不良もないです。
    0人が参考にしています。
    固定
    5
    満足度：5.02020/07/21
    あまり使わないサイズも少量で買え、ホームセンターなどより安価で助かります
    0人が参考にしています。
    固定用金具として
    5
    満足度：5.02019/02/28
    精度が高く、しっかりしている上に、見た目にもキレイなので試作品として顧客に見せても全く問題ないものにできました。
    0人が参考にしています。
