ステンレスパイプ曲げ加工品
- 通常単価(税別)
- -
- 税込単価
- -
ステンレスパイプを指定角度に曲げ、指定長さに切断いたします。【材料】SUS30...
詳細情報を確認するご注意
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 端面はバリ取りのみです。
- SPLMは曲げ加工時に傷やしわがつく場合があります。
- PIPMのD45商品は、材料切れのため注文停止しております。再開予定は、未定となります。
- カタログPDFは23年4月時点の内容です。最新情報はWEB貢またはWOSにてご確認ください。
未確定：候補が302型番あります。
外形図・規格表

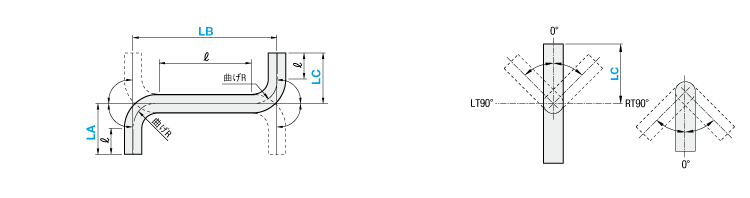

外形図
SPLM（セミシームレス）PIPM（シームレス化粧パイプ＃400）[ ! ]端面はバリ取りのみ（SPLM・PIPM共通）
1曲げ・2曲げ指定図LT°RT°3次元曲げ指定図曲げ角度指定①上向き角度Ｕ°
下向き角度Ｌ°曲げ角度指定②
上向き角度UU°
下向き角度LL°左曲げ角度指定 右曲げ角度指定曲げ角度指定LT° 曲げ角度指定RT°[ ! ]曲げ角度指定②を3次元に曲げます（曲げ角度指定③）
②がUUの場合（上向き） ②がＬＬの場合（下向き）
[ ! ]曲げ加工時に傷やしわがつく場合があります。
| Type | [ M ]材質 |
| SPLM | SUS304(焼鈍材) |
| PIPM | SUS304 |
規格表
| 型式 | − | B | − | LA | − | LB | − | LC | − | U/L | − | UU/LL | − | RT/LT |
| SPLM10 PIPM25 | − − | B1 B3 | − − | 100 200 | − − | 100 253 | − | 220 | − − | L50 L90 | − | UU75 | − | LT45 |
| 型式 | 曲げ種類 | パイプ長さ | 曲げ角度 | ￥母材価格(LA価＋LB価格+LC価格 別々に加算ください） | + | 曲げ加工価格(B) | ||||||||||||||||
| Type | D | t | B | 曲げR (公差±3) | LA | LB | LC | ℓ最小値 | 指定:① | 指定:② | 指定:③ | LA・LB・LC | B1 (1曲げ) | B2(2曲げ) B3(3次元) | ||||||||
| U L | UU LL | RT LT | 80～100 | 101～200 | 201～300 | 301～400 | 401～500 | 501～600 | 601～800 | 801～1000 | ||||||||||||
| SPLM (セミシームレス) | 2 | 0.5 | 1 (1曲げ) 2 (2曲げ) 3 (2曲げ+ 3次元曲げ) | 40 | 80～600 (指定1mm単位) | 40 | 30～90 (指定1°単位 ±0.5°) | 250 | 250 | 300 | 350 | 400 | 500 | － | － | 1,500 | 3,000 | |||||
| 3 | 250 | 250 | 300 | 350 | 400 | 500 | － | － | ||||||||||||||
| 4 | 250 | 300 | 400 | 450 | 500 | 600 | － | － | ||||||||||||||
| 5 | 300 | 350 | 500 | 500 | 600 | 650 | － | － | ||||||||||||||
| 6 | 400 | 400 | 500 | 600 | 650 | 700 | － | － | ||||||||||||||
| 8 | 500 | 500 | 700 | 750 | 850 | 1,000 | － | － | ||||||||||||||
| 10 | 50 | 50 | 500 | 600 | 700 | 800 | 900 | 1,000 | － | － | 1,800 | 3,600 | ||||||||||
| 12 | 600 | 700 | 800 | 900 | 1,000 | 1,100 | － | － | ||||||||||||||
| 15 | 100 | 80 | 700 | 700 | 900 | 950 | 1,100 | 1,150 | － | － | ||||||||||||
| 16 | 600 | 700 | 700 | 800 | 900 | 1,000 | － | － | ||||||||||||||
| 20 | 130 | 100 | 700 | 800 | 900 | 1,000 | 1,100 | 1,200 | － | － | 2,500 | 4,000 | ||||||||||
| 25 | 150 | 700 | 1,000 | 1,000 | 1,100 | 1,150 | 1,300 | － | － | |||||||||||||
| 30 | 180 | 1,000 | 1,000 | 1,000 | 1,100 | 1,200 | 1,400 | － | － | |||||||||||||
| PIPM (化粧パイプ) | 10 | 1.0 | 30 | 80～1000 (指定1mm単位) | 50 | 850 | 900 | 1,000 | 1,100 | 1,300 | 1,400 | 1,600 | 1,900 | 2,000 | 3,800 | |||||||
| 15 | 40 | 1,000 | 1,100 | 1,200 | 1,300 | 1,400 | 1,600 | 1,800 | 2,100 | |||||||||||||
| 22 | 2.0 | 40 | 60 | 2,000 | 2,100 | 2,300 | 2,400 | 2,600 | 2,900 | 3,300 | 3,800 | 2,100 | 4,200 | |||||||||
| 25 | 50 | 2,100 | 2,400 | 2,500 | 2,700 | 3,000 | 3,200 | 3,700 | 4,200 | |||||||||||||
| 32 | 80 | 100 | 2,400 | 2,600 | 2,800 | 2,900 | 3,100 | 3,400 | 3,900 | 4,500 | 2,500 | 5,000 | ||||||||||
| 38 | 3.0 | 80 | 4,000 | 4,500 | 4,700 | 4,930 | 5,400 | 5,800 | 6,600 | 7,600 | ||||||||||||
| 50 | 100 | 130 | 5,400 | 6,000 | 6,300 | 6,600 | 7,200 | 7,800 | 9,000 | 10,400 | 3,900 | 7,500 | ||||||||||
[ ! ]2曲げは LB≧2R＋ℓ
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
追加工
| 型式 | - | B | - | LA | - | LB | - | LC | - | U/L | - | UU/LL | - | RT/LT | - | (AUT・CUT・CUA・CUC) |
| PIPM22 | - | B3 | - | 100 | - | 240 | - | 320 | - | U50 | - | UU35 | - | LT49 | - | AUT70 |
| PIPM22 | - | B3 | - | 200 | - | 253 | - | 361 | - | U60 | - | UU35 | - | LT49 | - | CUA |
| Alterations | ＬＡ・ＬＣカット | 平行カット | ||||
 |  | |||||
| Code | AUT（LAカット）CUT（LCカット） | CUA（LA側）CUC（LC側） | ||||
| Spec． | LA・LCをカットします。 指定方法：AUT100 [ ! ]AUT(CUT)≧R+D | LBに対し平行にカットします。 指定方法：CUA | ||||
| ￥/1Code | 600 | 600 | ||||
