CCTVレンズ用接写リング
- 種類
- 接写リング
- 材質証明書
- 対象外
ご注意
- LCVRは2025年12月規格廃止予定・在庫なくなり次第終了となります。
LCVRの後継規格は、MSVRです。※詳細は規格表等をご確認ください。 - 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が18型番あります。

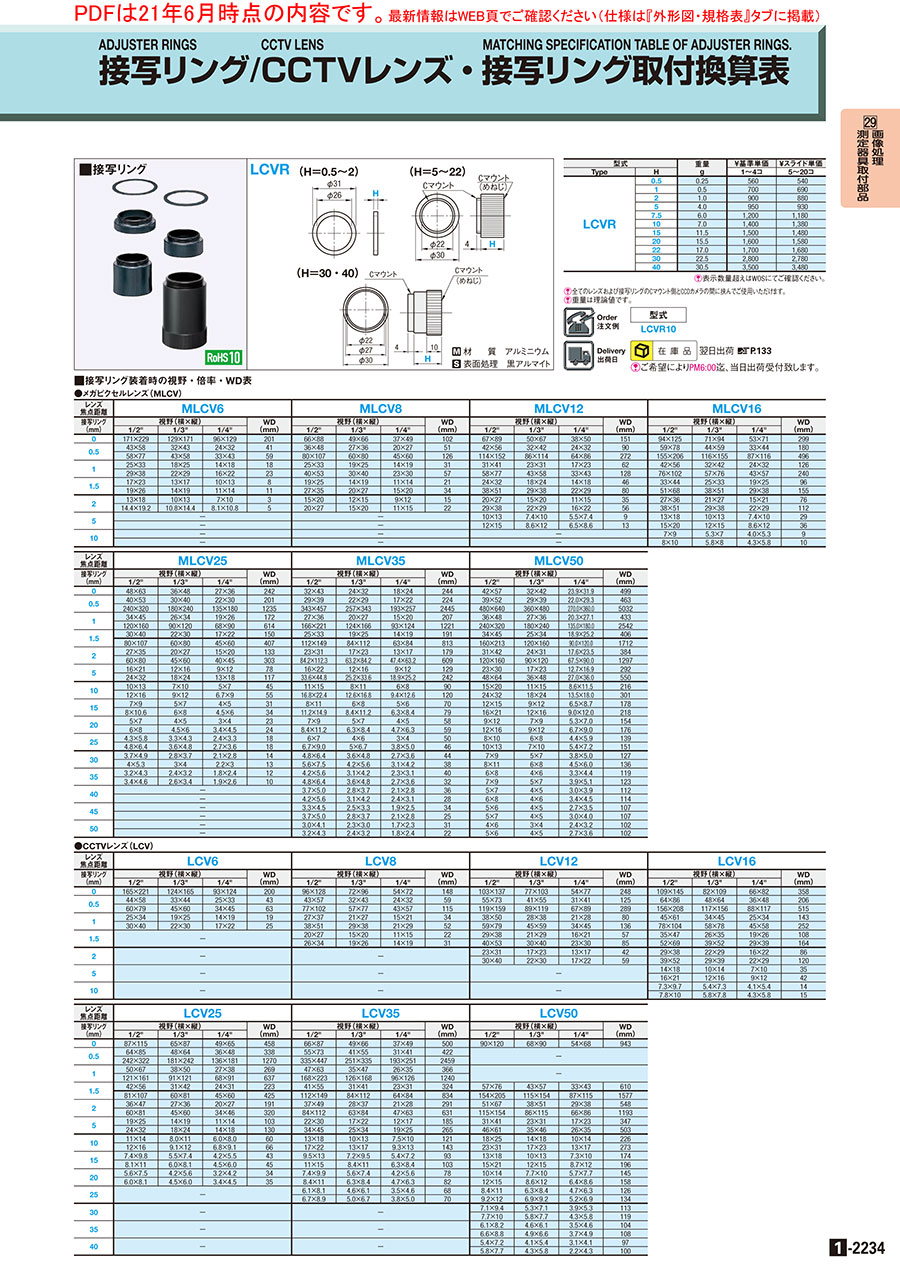

外形図・規格表
LCVR
（H＝0.5～2）
（H＝5～22）
（H＝30・40）
MSVR
（H＝0.5～2）
（H＝5）
（H＝10～40）[ ! ]
[ ! ]MSVRのH=10～40には鏡筒部分に「〇〇mm」と刻印が入ります。（例）H=10の場合、「10mm」
[ M ]材 質 アルミニウム
[ S ]表面処理 黒アルマイト
[ M ]材 質 アルミニウム
[ S ]表面処理 黒アルマイト
規格表
| 型式 |
| LCVR10 MSVR10 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]全てのレンズおよび接写リングのCマウント側とCCDカメラの間に挟んでご使用いただけます。
[ ! ]重量は理論値です。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 重量 g | ￥基準単価 | ¥スライド単価 | |
| Type | H | 1〜4コ | 5〜20コ | |
| LCVR | 0.5 | 0.25 | 560 | 540 |
| 1 | 0.5 | 700 | 690 | |
| 2 | 1.0 | 900 | 880 | |
| 5 | 4.0 | 950 | 930 | |
| 7.5 | 6.0 | 1,200 | 1,180 | |
| 10 | 7.0 | 1,400 | 1,380 | |
| 15 | 11.5 | 1,500 | 1,480 | |
| 20 | 15.5 | 1,600 | 1,580 | |
| 22 | 17.0 | 1,700 | 1,680 | |
| 30 | 22.5 | 2,800 | 2,780 | |
| 40 | 30.5 | 3,500 | 3,480 | |
| 型式 | Hr | 重量 g | ￥基準単価 | ¥スライド単価 | |||||||||
| Type | H | 1～4コ | 5～20コ | ||||||||||
| MSVR | 0.5 | - | 0.25 | 560 | 540 | ||||||||
| 1 | - | 0.5 | 700 | 690 | |||||||||
| 2 | - | 1.0 | 900 | 880 | |||||||||
| 5 | - | 4.0 | 950 | 930 | |||||||||
| 10 | 5 | 7.0 | 1,400 | 1,380 | |||||||||
| 15 | 10 | 11.5 | 1,500 | 1,480 | |||||||||
| 20 | 10 | 15.5 | 1,600 | 1,580 | |||||||||
| 30 | 10 | 22.5 | 2,800 | 2,780 | |||||||||
| 40 | 10 | 30.5 | 3,500 | 3,480 | |||||||||
[ ! ]全てのレンズおよび接写リングのCマウント側とCCDカメラの間に挟んでご使用いただけます。
[ ! ]重量は理論値です。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
560円 ( 616円 ) | 在庫品1日目当日出荷可能 |
700円 ( 770円 ) | 在庫品1日目当日出荷可能 |
900円 ( 990円 ) | 在庫品1日目当日出荷可能 |
950円 ( 1,045円 ) | 在庫品1日目当日出荷可能 |
1,200円 ( 1,320円 ) | 在庫品1日目当日出荷可能 |
1,400円 ( 1,540円 ) | 在庫品1日目当日出荷可能 |
1,600円 ( 1,760円 ) | 在庫品1日目当日出荷可能 |
2,800円 ( 3,080円 ) | 在庫品1日目当日出荷可能 |
3,500円 ( 3,850円 ) | 在庫品1日目当日出荷可能 |
670円 ( 737円 ) | 在庫品1日目当日出荷可能 |
840円 ( 924円 ) | 在庫品1日目当日出荷可能 |
1,080円 ( 1,188円 ) | 在庫品1日目当日出荷可能 |
1,140円 ( 1,254円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,800円 ( 1,980円 ) | 在庫品1日目当日出荷可能 |
1,920円 ( 2,112円 ) | 在庫品1日目当日出荷可能 |
3,360円 ( 3,696円 ) | 在庫品1日目当日出荷可能 |
4,200円 ( 4,620円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
CCTVレンズとセットで使うことで、対象ワークの見え方を調節できます。
ご注意
- LCVRは2025年12月規格廃止予定・在庫なくなり次第終了となります。
LCVRの後継規格は、MSVRです。※詳細は規格表等をご確認ください。 - 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様
■接写リング装着時の視野・倍率・WD表
●メガピクセルレンズ（MLCV）
| レンズ 焦点距離 | MLCV6 | MLCV8 | MLCV12 | MLCV16 | ||||||||||||
| 接写リング (mm) | 視野(横×縦) | WD (mm) | 視野(横×縦) | WD (mm) | 視野(横×縦) | WD (mm) | 視野(横×縦) | WD (mm) | ||||||||
| 1/2" | 1/3" | 1/4" | 1/2" | 1/3" | 1/4" | 1/2" | 1/3" | 1/4" | 1/2" | 1/3" | 1/4" | |||||
| 0 | 171×229 | 129×171 | 96×129 | 201 | 66×88 | 49×66 | 37×49 | 102 | 67×89 | 50×67 | 38×50 | 151 | 94×125 | 71×94 | 53×71 | 299 |
| 0.5 | 43×58 | 32×43 | 24×32 | 41 | 36×48 | 27×36 | 20×27 | 51 | 42×56 | 32×42 | 24×32 | 90 | 59×78 | 44×59 | 33×44 | 180 |
| 58×77 | 43×58 | 33×43 | 59 | 80×107 | 60×80 | 45×60 | 126 | 114×152 | 86×114 | 64×86 | 272 | 155×206 | 116×155 | 87×116 | 496 | |
| 1 | 25×33 | 18×25 | 14×18 | 18 | 25×33 | 19×25 | 14×19 | 31 | 31×41 | 23×31 | 17×23 | 62 | 42×56 | 32×42 | 24×32 | 126 |
| 29×38 | 22×29 | 16×22 | 23 | 40×53 | 30×40 | 23×30 | 57 | 58×77 | 43×58 | 33×43 | 128 | 76×102 | 57×76 | 43×57 | 240 | |
| 1.5 | 17×23 | 13×17 | 10×13 | 8 | 19×25 | 14×19 | 11×14 | 21 | 24×32 | 18×24 | 14×18 | 46 | 33×44 | 25×33 | 19×25 | 96 |
| 19×26 | 14×19 | 11×14 | 11 | 27×35 | 20×27 | 15×20 | 34 | 38×51 | 29×38 | 22×29 | 80 | 51×68 | 38×51 | 29×38 | 155 | |
| 2 | 13×18 | 10×13 | 7×10 | 3 | 15×20 | 12×15 | 9×12 | 15 | 20×27 | 15×20 | 11×15 | 35 | 27×36 | 21×27 | 15×21 | 76 |
| 14.4×19.2 | 10.8×14.4 | 8.1×10.8 | 5 | 20×27 | 15×20 | 11×15 | 22 | 29×38 | 22×29 | 16×22 | 56 | 38×51 | 29×38 | 22×29 | 112 | |
| 5 | − | − | 10×13 | 7.4×10 | 5.5×7.4 | 9 | 13×18 | 10×13 | 7.4×10 | 29 | ||||||
| − | − | 12×15 | 8.6×12 | 6.5×8.6 | 13 | 15×20 | 12×15 | 8.6×12 | 36 | |||||||
| 10 | − | − | − | 7×9 | 5.3×7 | 4.0×5.3 | 9 | |||||||||
| − | − | − | 8×10 | 5.8×8 | 4.3×5.8 | 10 | ||||||||||
| レンズ 焦点距離 | MLCV25 | MLCV35 | MLCV50 | |||||||||
| 接写リング (mm) | 視野(横×縦) | WD (mm) | 視野(横×縦) | WD (mm) | 視野(横×縦) | WD (mm) | ||||||
| 1/2" | 1/3" | 1/4" | 1/2" | 1/3" | 1/4" | 1/2" | 1/3" | 1/4" | ||||
| 0 | 48×63 | 36×48 | 27×36 | 242 | 32×43 | 24×32 | 18×24 | 244 | 42×57 | 32×42 | 23.9×31.9 | 499 |
| 0.5 | 40×53 | 30×40 | 22×30 | 201 | 29×39 | 22×29 | 17×22 | 224 | 39×52 | 29×39 | 22.0×29.3 | 463 |
| 240×320 | 180×240 | 135×180 | 1235 | 343×457 | 257×343 | 193×257 | 2445 | 480×640 | 360×480 | 270.0×360.0 | 5032 | |
| 1 | 34×45 | 26×34 | 19×26 | 172 | 27×36 | 20×27 | 15×20 | 207 | 36×48 | 27×36 | 20.3×27.1 | 433 |
| 120×160 | 90×120 | 68×90 | 614 | 166×221 | 124×166 | 93×124 | 1221 | 240×320 | 180×240 | 135.0×180.0 | 2542 | |
| 1.5 | 30×40 | 22×30 | 17×22 | 150 | 25×33 | 19×25 | 14×19 | 191 | 34×45 | 25×34 | 18.9×25.2 | 406 |
| 80×107 | 60×80 | 45×60 | 407 | 112×149 | 84×112 | 63×84 | 813 | 160×213 | 120×160 | 90.0×120.0 | 1712 | |
| 2 | 27×35 | 20×27 | 15×20 | 133 | 23×31 | 17×23 | 13×17 | 179 | 31×42 | 24×31 | 17.6×23.5 | 384 |
| 60×80 | 45×60 | 40×45 | 303 | 84.2×112.3 | 63.2×84.2 | 47.4×63.2 | 609 | 120×160 | 90×120 | 67.5×90.0 | 1297 | |
| 5 | 16×21 | 12×16 | 9×12 | 78 | 16×22 | 12×16 | 9×12 | 129 | 23×30 | 17×23 | 12.7×16.9 | 292 |
| 24×32 | 18×24 | 13×18 | 117 | 33.6×44.8 | 25.2×33.6 | 18.9×25.2 | 242 | 48×64 | 36×48 | 27.0×36.0 | 550 | |
| 10 | 10×13 | 7×10 | 5×7 | 45 | 11×15 | 8×11 | 6×8 | 90 | 15×20 | 11×15 | 8.6×11.5 | 216 |
| 12×16 | 9×12 | 6.7×9 | 55 | 16.8×22.4 | 12.6×16.8 | 9.4×12.6 | 120 | 24×32 | 18×24 | 13.5×18.0 | 301 | |
| 15 | 7×9 | 5×7 | 4×5 | 31 | 8×11 | 6×8 | 5×6 | 70 | 12×15 | 9×12 | 6.5×8.7 | 178 |
| 8×10.6 | 6×8 | 4.5×6 | 34 | 11.2×14.9 | 8.4×11.2 | 6.3×8.4 | 79 | 16×21 | 12×16 | 9.0×12.0 | 218 | |
| 20 | 5×7 | 4×5 | 3×4 | 23 | 7×9 | 5×7 | 4×5 | 58 | 9×12 | 7×9 | 5.3×7.0 | 154 |
| 6×8 | 4.5×6 | 3.4×4.5 | 24 | 8.4×11.2 | 6.3×8.4 | 4.7×6.3 | 59 | 12×16 | 9×12 | 6.7×9.0 | 176 | |
| 25 | 4.3×5.8 | 3.3×4.3 | 2.4×3.3 | 18 | 6×7 | 4×6 | 3×4 | 50 | 8×10 | 6×8 | 4.4×5.9 | 139 |
| 4.8×6.4 | 3.6×4.8 | 2.7×3.6 | 18 | 6.7×9.0 | 5×6.7 | 3.8×5.0 | 46 | 10×13 | 7×10 | 5.4×7.2 | 151 | |
| 30 | 3.7×4.9 | 2.8×3.7 | 2.1×2.8 | 14 | 4.8×6.4 | 3.6×4.8 | 2.7×3.6 | 44 | 7×9 | 5×7 | 3.8×5.0 | 127 |
| 4×5.3 | 3×4 | 2.2×3 | 13 | 5.6×7.5 | 4.2×5.6 | 3.1×4.2 | 38 | 8×11 | 6×8 | 4.5×6.0 | 136 | |
| 35 | 3.2×4.3 | 2.4×3.2 | 1.8×2.4 | 12 | 4.2×5.6 | 3.1×4.2 | 2.3×3.1 | 40 | 6×8 | 4×6 | 3.3×4.4 | 119 |
| 3.4×4.6 | 2.6×3.4 | 1.9×2.6 | 10 | 4.8×6.4 | 3.6×4.8 | 2.7×3.6 | 32 | 7×9 | 5×7 | 3.9×5.1 | 123 | |
| 40 | － | 3.7×5.0 | 2.8×3.7 | 2.1×2.8 | 36 | 5×7 | 4×5 | 3.0×3.9 | 112 | |||
| － | 4.2×5.6 | 3.1×4.2 | 2.4×3.1 | 28 | 6×8 | 4×6 | 3.4×4.5 | 114 | ||||
| 45 | － | 3.3×4.5 | 2.5×3.3 | 1.9×2.5 | 34 | 5×6 | 4×5 | 2.7×3.5 | 107 | |||
| － | 3.7×5.0 | 2.8×3.7 | 2.1×2.8 | 25 | 5×7 | 4×5 | 3.0×4.0 | 107 | ||||
| 50 | － | 3.0×4.1 | 2.3×3.0 | 1.7×2.3 | 31 | 4×6 | 3×4 | 2.4×3.2 | 102 | |||
| － | 3.2×4.3 | 2.4×3.2 | 1.8×2.4 | 22 | 5×6 | 4×5 | 2.7×3.6 | 102 | ||||
●CCTVレンズ（LCV）
| レンズ 焦点距離 | LCV6 | LCV8 | LCV12 | LCV16 | ||||||||||||
| 接写リング (mm) | 視野(横×縦) | WD (mm) | 視野(横×縦) | WD (mm) | 視野(横×縦) | WD (mm) | 視野(横×縦) | WD (mm) | ||||||||
| 1/2" | 1/3" | 1/4" | 1/2" | 1/3" | 1/4" | 1/2" | 1/3" | 1/4" | 1/2" | 1/3" | 1/4" | |||||
| 0 | 165×221 | 124×165 | 93×124 | 200 | 96×128 | 72×96 | 54×72 | 148 | 103×137 | 77×103 | 54×77 | 248 | 109×145 | 82×109 | 66×82 | 358 |
| 0.5 | 44×58 | 33×44 | 25×33 | 43 | 43×57 | 32×43 | 24×32 | 59 | 55×73 | 41×55 | 31×41 | 125 | 64×86 | 48×64 | 36×48 | 206 |
| 60×79 | 45×60 | 34×45 | 63 | 77×102 | 57×77 | 43×57 | 115 | 119×159 | 89×119 | 67×89 | 289 | 156×208 | 117×156 | 88×117 | 515 | |
| 1 | 25×34 | 19×25 | 14×19 | 19 | 27×37 | 21×27 | 15×21 | 34 | 38×50 | 28×38 | 21×28 | 80 | 45×61 | 34×45 | 25×34 | 143 |
| 30×40 | 22×30 | 17×22 | 25 | 38×51 | 29×38 | 21×29 | 52 | 59×79 | 45×59 | 34×45 | 136 | 78×104 | 58×78 | 45×58 | 252 | |
| 1.5 | − | 20×27 | 15×20 | 11×15 | 22 | 29×38 | 21×29 | 16×21 | 57 | 35×47 | 26×35 | 19×26 | 108 | |||
| 26×34 | 19×26 | 14×19 | 31 | 40×53 | 30×40 | 23×30 | 85 | 52×69 | 39×52 | 29×39 | 164 | |||||
| 2 | − | − | 23×31 | 17×23 | 13×17 | 42 | 29×38 | 22×29 | 16×22 | 86 | ||||||
| 30×40 | 22×30 | 17×22 | 59 | 39×52 | 29×39 | 22×29 | 120 | |||||||||
| 5 | − | − | − | 14×18 | 10×14 | 7×10 | 35 | |||||||||
| 16×21 | 12×16 | 9×12 | 42 | |||||||||||||
| 10 | − | − | − | 7.3×9.7 | 5.4×7.3 | 4.1×5.4 | 14 | |||||||||
| 7.8×10 | 5.8×7.8 | 4.3×5.8 | 15 | |||||||||||||
| レンズ 焦点距離 | LCV25 | LCV35 | LCV50 | |||||||||
| 接写リング (mm) | 視野(横×縦) | WD (mm) | 視野(横×縦) | WD (mm) | 視野(横×縦) | WD (mm) | ||||||
| 1/2" | 1/3" | 1/4" | 1/2" | 1/3" | 1/4" | 1/2" | 1/3" | 1/4" | ||||
| 0 | 87×115 | 65×87 | 49×65 | 458 | 66×87 | 49×66 | 37×49 | 500 | 90×120 | 68×90 | 54×68 | 943 |
| 0.5 | 64×85 | 48×64 | 36×48 | 338 | 55×73 | 41×55 | 31×41 | 422 | − | |||
| 242×322 | 181×242 | 136×181 | 1270 | 335×447 | 251×335 | 193×251 | 2459 | |||||
| 1 | 50×67 | 38×50 | 27×38 | 269 | 47×63 | 35×47 | 26×35 | 366 | − | |||
| 121×161 | 91×121 | 68×91 | 637 | 168×223 | 126×168 | 96×126 | 1240 | |||||
| 1.5 | 42×56 | 31×42 | 24×31 | 223 | 41×55 | 31×41 | 23×31 | 324 | 57×76 | 43×57 | 33×43 | 610 |
| 81×107 | 60×81 | 45×60 | 425 | 112×149 | 84×112 | 64×84 | 834 | 154×205 | 115×154 | 87×115 | 1577 | |
| 2 | 36×47 | 27×36 | 20×27 | 191 | 37×49 | 28×37 | 21×28 | 291 | 51×67 | 38×51 | 29×38 | 548 |
| 60×81 | 45×60 | 34×46 | 320 | 84×112 | 63×84 | 47×63 | 631 | 115×154 | 86×115 | 66×86 | 1193 | |
| 5 | 19×25 | 14×19 | 11×14 | 103 | 22×30 | 17×22 | 12×17 | 185 | 31×41 | 23×31 | 17×23 | 347 |
| 24×32 | 18×24 | 14×18 | 130 | 34×45 | 25×34 | 19×25 | 265 | 46×61 | 35×46 | 26×35 | 503 | |
| 10 | 11×14 | 8.0×11 | 6.0×8.0 | 60 | 13×18 | 10×13 | 7.5×10 | 121 | 18×25 | 14×18 | 10×14 | 226 |
| 12×16 | 9.1×12 | 6.8×9.1 | 66 | 17×22 | 13×17 | 9.3×13 | 143 | 23×31 | 17×23 | 13×17 | 273 | |
| 15 | 7.4×9.8 | 5.5×7.4 | 4.2×5.5 | 43 | 9.5×13 | 7.2×9.5 | 5.4×7.2 | 93 | 13×18 | 10×13 | 7.3×10 | 174 |
| 8.1×11 | 6.0×8.1 | 4.5×6.0 | 45 | 11×15 | 8.4×11 | 6.3×8.4 | 103 | 15×21 | 12×15 | 8.7×12 | 196 | |
| 20 | 5.6×7.5 | 4.2×5.6 | 3.2×4.2 | 34 | 7.4×9.9 | 5.6×7.4 | 4.2×5.6 | 78 | 10×14 | 7.7×10 | 5.7×7.7 | 145 |
| 6.0×8.1 | 4.5×6.0 | 3.4×4.5 | 35 | 8.4×11 | 6.3×8.4 | 4.7×6.3 | 82 | 12×15 | 8.6×12 | 6.4×8.6 | 158 | |
| 25 | − | 6.1×8.1 | 4.6×6.1 | 3.5×4.6 | 68 | 8.4×11 | 6.3×8.4 | 4.7×6.3 | 126 | |||
| 6.7×8.9 | 5.0×6.7 | 3.8×5.0 | 70 | 9.2×12 | 6.9×9.2 | 5.2×6.9 | 134 | |||||
| 30 | − | − | 7.1×9.4 | 5.3×7.1 | 3.9×5.3 | 113 | ||||||
| 7.7×10 | 5.8×7.7 | 4.3×5.8 | 119 | |||||||||
| 35 | − | − | 6.1×8.2 | 4.6×6.1 | 3.5×4.6 | 104 | ||||||
| 6.6×8.8 | 4.9×6.6 | 3.7×4.9 | 108 | |||||||||
| 40 | − | − | 5.4×7.2 | 4.1×5.4 | 3.1×4.1 | 97 | ||||||
| 5.8×7.7 | 4.3×5.8 | 2.2×4.3 | 100 | |||||||||
