      ミスミ

      検査治具用めねじピン

      検査治具用めねじピン
      規格・仕様：
      • 大口分納

      ご注意

      • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
      • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

      ミスミユニット事例

      ターンテーブル原点出し機構

      無料設計アドオンソフト
      対象：SOLIDWORKS/
      iCAD SX/Inventor
      未確定：候補が10型番あります。
      数量：

      外形図・規格表

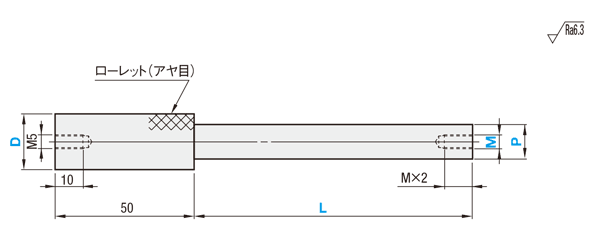

      外形図

      検査治具用めねじピン:関連画像
      指示なき寸法公差
      寸法区分公差
      (㎜)
      を超え以下
      0.53±0.1
      36
      630±0.2
      [ ! ]JIS B 0405ｍ級(中級)に準拠

      [ ! ]本製品は持ち手とピンを接着している場合があります。熱や強い力を加えると取れる可能性がありますのでご注意ください。
      [ ! ]KJPNMHの焼入条件は以下の通りになります。
      ・D≦10の場合、取手部焼入れなし。
      ・10＜Dかつ41≦Lの場合、取手部焼入れなし。
      [ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、めねじ深さは除く。
      [ ! ]P寸の精度アップには追加工KCをご利用ください。

      [ M ]材質[ H ]硬度TYPE
      S45C相当−KJPNM
      S45C相当45HRC～KJPNMH

      規格表

      型式(TYPE・D)−P−L−M
      KJPNM20−P12.00−L80−M8
      ・下表の価格表は23年4月時点の情報になります。
      ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
      型式P
      指定0.01mm単位      		L
      指定1mm単位      		Ｍ(並目)
      P-4≧M
      選択      		￥基準単価
      TYPEDKJPNMKJPNMH
      L10～100L101～150L10～100L101～150
      (S45C)
      KJPNM

      (S45C　焼入)
      KJPNMH       		108.00〜10.00P＜12の場合
      10〜100
      P≧12の場合
      10〜150      		4 5 6 8 102,650-3,000-
      128.00〜10.002,780-3,990-
      168.00〜14.003,0903,5104,4305,020
      2010.00〜18.003,2903,7305,9206,710
      2514.00〜23.003,5704,0506,4107,290
      [ ! ]D10はP寸との差がない、または少ない時、ローレットが若干ピン部にかかる場合があります。

      追加工

      型式−P−L−M−(CH・KH…etc.)
      KJPNMH16−P9.30−L100−M5−KC
      AlterationsCodeSpec.￥/1 Code

      チェーン追加工

      検査治具用めねじピン:関連画像      		CH紛失防止用のチェーン(長さ600mm)をゲージ本体にセットします。
      [ ! ]チェーン単体のみはこちらをご利用ください。      		500

      P寸公差変更

      検査治具用めねじピン:関連画像      		KCP寸公差を  0−0.02に変更します。

      [ ! ]持ち手部とピン部の間にニゲ溝が入る場合があります。

      		200

      P寸法刻印

      検査治具用めねじピン:関連画像      		KHローレット部に平取りをしてP寸法を刻印します。(文字の向きは任意となります。)300
      AlterationsCodeSpec.￥/1 Code
      表面処理追加
      (無電解ニッケルメッキ)      		MN無電解ニッケルメッキを追加します。
      [ NG ]STCとの併用不可        		300
      表面処理追加
      (四三酸化鉄皮膜)      		STC四三酸化鉄皮膜を追加します。
      [ NG ]MNとの併用不可      		200

      持ち手長さ変更

      検査治具用めねじピン:関連画像      		ZC持ち手長さ50を30、40に変更します。
      指定方法 ZC30
      [ ! ]ピン長さL≦30の場合のみ適用。      		200

      刻印追加工（KH）注意点

      検査治具用めねじピン:関連画像

      [ ! ]ピンとローレットが接着されている場合、
      端部の肉厚が薄い為、10mm平取りされません。

      関連リンク

      カタログ規格外品サービスへのご案内
      特注お見積もりおよびご注文を承っております。
      製作可否を含めたお見積もりとなりますため、製作が不可能な場合もございます。予めご了承ください。

      ・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
      ・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
      ※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
      規格外品サービスによくある質問
      ※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

      型番リスト

      表示件数
    • 1
      • 型番
      KJPNM10-P[8-10/0.01]-L[10-100/1]-M[4,5,6,8,10]
      KJPNM12-P[8-10/0.01]-L[10-100/1]-M[4,5,6,8,10]
      KJPNM16-P[8-14/0.01]-L[10-150/1]-M[4,5,6,8,10]
      KJPNM20-P[10-18/0.01]-L[10-150/1]-M[4,5,6,8,10]
      KJPNM25-P[14-23/0.01]-L[10-150/1]-M[4,5,6,8,10]
      KJPNMH10-P[8-10/0.01]-L[10-100/1]-M[4,5,6,8,10]
      KJPNMH12-P[8-10/0.01]-L[10-100/1]-M[4,5,6,8,10]
      KJPNMH16-P[8-14/0.01]-L[10-150/1]-M[4,5,6,8,10]
      KJPNMH20-P[10-18/0.01]-L[10-150/1]-M[4,5,6,8,10]
      KJPNMH25-P[14-23/0.01]-L[10-150/1]-M[4,5,6,8,10]

      硬度

      外径D

      (φ)

      ネジ径選択（並目） [M]

      (mm)

      L

      (mm)

      P

      (mm)

      		RoHS?最小発注数量
      焼入無し
      10
      4 ～ 10
      10 ～ 100
      8 ～ 10
      10
      1個
      焼入無し
      12
      4 ～ 10
      10 ～ 100
      8 ～ 10
      10
      1個
      焼入無し
      16
      4 ～ 10
      10 ～ 150
      8 ～ 14
      10
      1個
      焼入無し
      20
      4 ～ 10
      10 ～ 150
      10 ～ 18
      10
      1個
      焼入無し
      25
      4 ～ 10
      10 ～ 150
      14 ～ 23
      10
      1個
      45HRC～
      10
      4 ～ 10
      10 ～ 100
      8 ～ 10
      10
      1個
      45HRC～
      12
      4 ～ 10
      10 ～ 100
      8 ～ 10
      10
      1個
      45HRC～
      16
      4 ～ 10
      10 ～ 150
      8 ～ 14
      10
      1個
      45HRC～
      20
      4 ～ 10
      10 ～ 150
      10 ～ 18
      10
      1個
      45HRC～
      25
      4 ～ 10
      10 ～ 150
      14 ～ 23
      10
      1個
      通常単価(税別) (税込単価)
      通常出荷日
      -
      ( - )
      3日目
      -
      ( - )
      3日目
      -
      ( - )
      3日目
      -
      ( - )
      3日目
      -
      ( - )
      3日目
      -
      ( - )
      3日目
      -
      ( - )
      3日目
      -
      ( - )
      3日目
      -
      ( - )
      3日目
      -
      ( - )
      3日目
    • 1

      • 詳細情報

      基本情報

      【特長】・めねじで製品をクランプして寸法を確認することができます。

      ご注意

      • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
      • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

      納期・価格

      価格表

      ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
      数量区分標準対応個別対応
      小口大口大口
      数　量1〜1920〜3536〜4950～100101～
      値引率基準単価5%20%25%お見積り
      出荷日通常＋9日
      [ ! ]表示数量超えはWOSにてご確認ください。

      納期

       3 日目出荷

      大　口
      出荷日      		+9日目出荷数量
      50～100
      [ ! ]ストーク対応なし

      ご注文締切
      急ストークA早割翌日出荷300円/1明細行PM 3:00迄>>こちら

      ストークA

      		翌日出荷500円/1本PM 6:00迄
      [ ! ]ストークA早割は１明細行当たり一律300円
      [ ! ]ストークAは3本以上で１明細行当たり一律1,350円

      出荷日については、こちらをご覧ください。

      概要・仕様

      使用例

      製品をクランプします。

      検査治具用めねじピン:関連画像
