スプリングサイドクランプ

スプリングサイドクランプ

ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

膜厚検査装置

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が6型番あります。
数量：

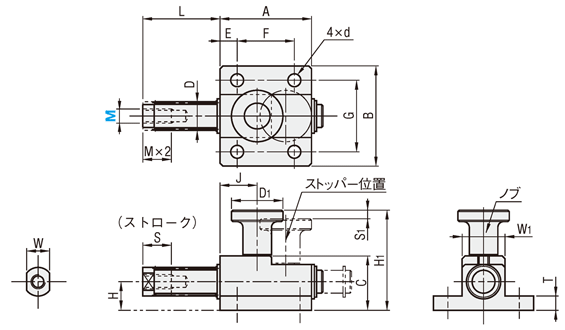

外形図・規格表


■荷重表　 単位（N）
Typeminmax
軽荷重用GPL0.62.5
重荷重用GPH0.93.8
極重荷重用GPX1.45.9
kgf＝N×0.101972







[ ! ]ストッパー位置（段差）にノブを落とし込むと、ピンの動きを固定することができます。

Type本体ピンスプリングノブ
[ M ]材質[ S ]表面処理[ M ]材質[ S ]表面処理[ M ]材質[ M ]材質
軽荷重用GPLアルミ合金白アルマイトS45C無電解ニッケルメッキSUS304－WPBポリアセタール
重荷重用GPH
極重荷重用GPX



規格表

型式−A−W
GPH5
GP
GPF
−
90
−
−
30
20
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式Sピン本体ノブ￥基準単価
TypeM(並目)DLWHABCTGEFdS1H1JD1W1
GPL
GPH
GPX		4682265182611.54184104.51.524.55.515104,310
51010278103235195256205.53351318155,060

型番リスト

表示件数
  • 1
    • 型番
    GPH4
    GPH5
    GPL4
    GPL5
    GPX4
    GPX5

    クランプ力

    (N)

    スプリング力

    ねじ径（M)

    (mm)

    		RoHS?最小発注数量
    3.8
    重荷重
    4
    10
    1個
    3.8
    重荷重
    5
    10
    1個
    2.5
    軽荷重
    4
    10
    1個
    2.5
    軽荷重
    5
    10
    1個
    5.9
    極重荷重
    4
    10
    1個
    5.9
    極重荷重
    5
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    4,430円
    ( 4,873円 )
    在庫品1日目当日出荷可能
    5,200円
    ( 5,720円 )
    在庫品1日目当日出荷可能
    4,430円
    ( 4,873円 )
    在庫品1日目当日出荷可能
    5,200円
    ( 5,720円 )
    在庫品1日目当日出荷可能
    4,430円
    ( 4,873円 )
    在庫品1日目当日出荷可能
    5,200円
    ( 5,720円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】スプリングの力により、ワークを横方向からクランプします。

    ご注意

    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格

    価格表

    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    数量区分標準対応個別対応
    小口大口
    数　量1〜4950〜7475〜100101～
    値引率基準単価5％10％お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。

    納期

    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

    出荷日については、こちらをご覧ください。

    概要・仕様

    使用例


    スプリングの力でワークを横からクランプします。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    スプリングサイドクランプのレビュー
    4.2平均満足度：4.25件のレビュー
    治具の位置決めに使用
    4
    満足度：4.02020/01/13
    値段はそこそこしますが加工、組立の手間を考えると安いと思います。 スプリングも自分で別の物に変更できなくは無いので汎用性...もっと読む
    2人が参考にしています。
    治具の位置決め、押さえの機構
    3
    満足度：3.02021/01/29
    板状のワークを抑える機構の治具に使用しています。 クランプ、アンクランプが容易に行えるため操作性はとても良いです。 社...もっと読む
    1人が参考にしています。
    組立部品
    5
    満足度：5.02023/04/08
    精度も十分満たされており安心して使用できます。 納期も早くて助かります。
    0人が参考にしています。
    樹脂製品のクランプ
    4
    満足度：4.02021/12/10
    クランプ力は問題なかったのですが、固定するための穴が真円でなく楕円であれば、なお良かったです。
    0人が参考にしています。
    外販治具付帯部品として
    5
    満足度：5.02019/09/04
    加工ワークに対するクランプ用途で使用しています。当社は、得意先様のニーズに沿った治具製作を生業としており用途、実装スペー...もっと読む
    0人が参考にしています。
