Ｎカップリング
- 納期短縮
- 一部当日出荷可能
- 通常単価(税別)
- 1,840円～23,050円
- 税込単価
- 2,024円～25,355円
【特長】・軸径φ6～φ35までのサイズをラインアップ。・低慣性モーメント。・締...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 材質証明書
- 対象外
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

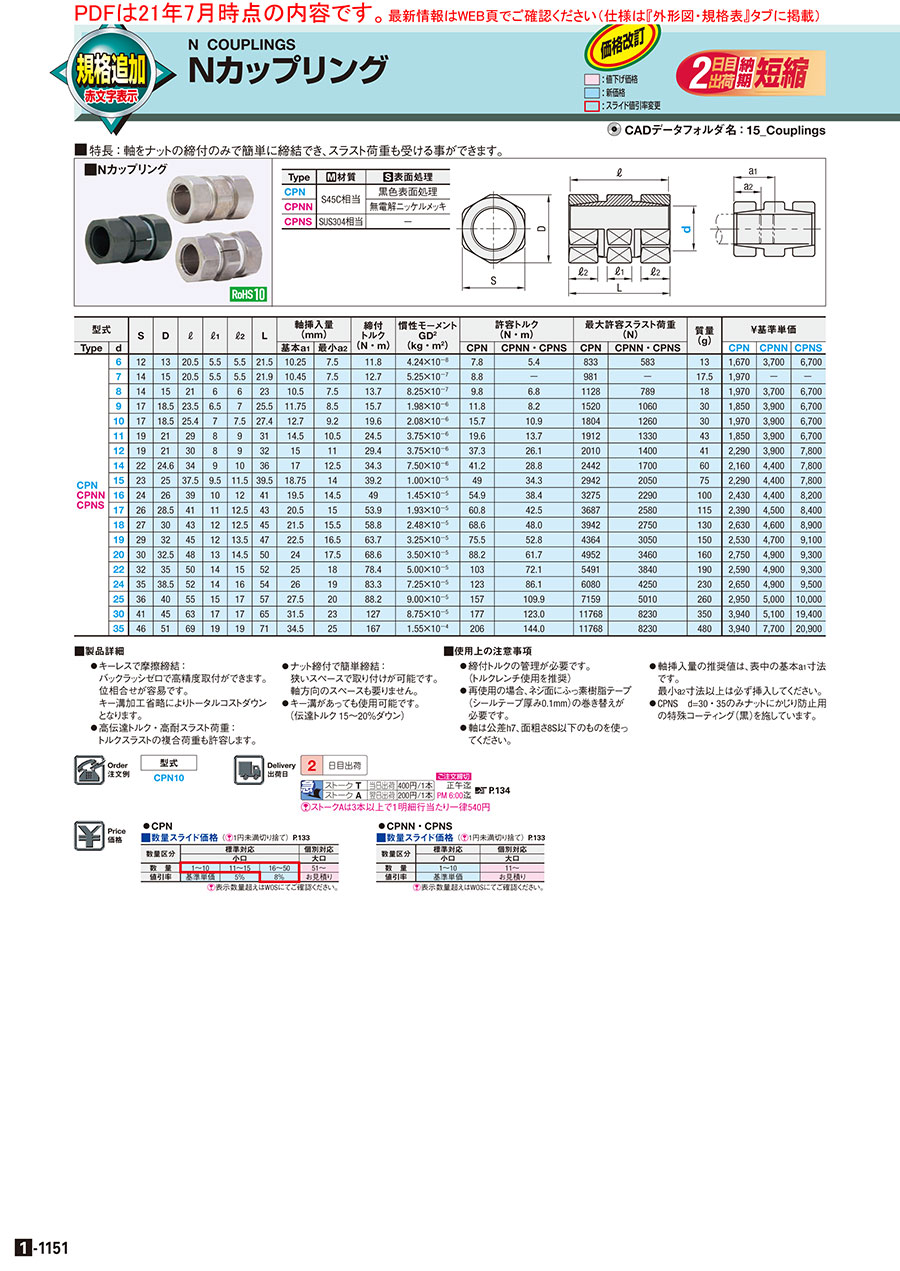

外形図・規格表
| Type | [ M ]材質 | [ S ]表面処理 |
| CPN | S45C相当 | 黒色表面処理 |
| CPNN | 無電解ニッケルメッキ | |
| CPNS | SUS304相当 | ー |
規格表
| 型式 |
| CPN10 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | S | D | ℓ | ℓ1 | ℓ2 | L | 軸挿入量 | 締付 | 慣性モ−メント | 許容トルク | 最大許容スラスト荷重 | 質量 | ￥基準単価 | ||||||
| (mm) | トルク | GD2 | (N・m) | (N) | (g) | ||||||||||||||
| Type | d | 基本a1 | 最小a2 | (N・m) | (kg・m2) | CPN | CPNN・CPNS | CPN | CPNN・CPNS | CPN | CPNN | CPNS | |||||||
| CPN | 6 | 12 | 13 | 20.5 | 5.5 | 5.5 | 21.5 | 10.25 | 7.5 | 11.8 | 4.24×10−8 | 7.8 | 5.4 | 833 | 583 | 13 | 1,750 | 3,890 | 7,040 |
| CPNN | 7 | 14 | 15 | 20.5 | 5.5 | 5.5 | 21.9 | 10.45 | 7.5 | 12.7 | 5.25×10−7 | 8.8 | － | 981 | － | 17.5 | 2,070 | － | － |
| CPNS | 8 | 14 | 15 | 21 | 6 | 6 | 23 | 10.5 | 7.5 | 13.7 | 8.25×10−7 | 9.8 | 6.8 | 1128 | 789 | 18 | 2,070 | 3,890 | 7,040 |
| 9 | 17 | 18.5 | 23.5 | 6.5 | 7 | 25.5 | 11.75 | 8.5 | 15.7 | 1.98×10−6 | 11.8 | 8.2 | 1520 | 1060 | 30 | 1,940 | 4,100 | 7,040 | |
| 10 | 17 | 18.5 | 25.4 | 7 | 7.5 | 27.4 | 12.7 | 9.2 | 19.6 | 2.08×10−6 | 15.7 | 10.9 | 1804 | 1260 | 30 | 2,070 | 4,100 | 7,040 | |
| 11 | 19 | 21 | 29 | 8 | 9 | 31 | 14.5 | 10.5 | 24.5 | 3.75×10−6 | 19.6 | 13.7 | 1912 | 1330 | 43 | 1,940 | 4,100 | 7,040 | |
| 12 | 19 | 21 | 30 | 8 | 9 | 32 | 15 | 11 | 29.4 | 3.75×10−6 | 37.3 | 26.1 | 2010 | 1400 | 41 | 2,400 | 4,100 | 8,190 | |
| 14 | 22 | 24.6 | 34 | 9 | 10 | 36 | 17 | 12.5 | 34.3 | 7.50×10−6 | 41.2 | 28.8 | 2442 | 1700 | 60 | 2,270 | 4,620 | 8,190 | |
| 15 | 23 | 25 | 37.5 | 9.5 | 11.5 | 39.5 | 18.75 | 14 | 39.2 | 1.00×10−5 | 49 | 34.3 | 2942 | 2050 | 75 | 2,400 | 4,620 | 8,190 | |
| 16 | 24 | 26 | 39 | 10 | 12 | 41 | 19.5 | 14.5 | 49 | 1.45×10−5 | 54.9 | 38.4 | 3275 | 2290 | 100 | 2,550 | 4,620 | 8,610 | |
| 17 | 26 | 28.5 | 41 | 11 | 12.5 | 43 | 20.5 | 15 | 53.9 | 1.93×10−5 | 60.8 | 42.5 | 3687 | 2580 | 115 | 2,510 | 4,730 | 8,820 | |
| 18 | 27 | 30 | 43 | 12 | 12.5 | 45 | 21.5 | 15.5 | 58.8 | 2.48×10−5 | 68.6 | 48 | 3942 | 2750 | 130 | 2,760 | 4,830 | 9,350 | |
| 19 | 29 | 32 | 45 | 12 | 13.5 | 47 | 22.5 | 16.5 | 63.7 | 3.25×10−5 | 75.5 | 52.8 | 4364 | 3050 | 150 | 2,660 | 4,940 | 9,560 | |
| 20 | 30 | 32.5 | 48 | 13 | 14.5 | 50 | 24 | 17.5 | 68.6 | 3.50×10−5 | 88.2 | 61.7 | 4952 | 3460 | 160 | 2,890 | 5,150 | 9,770 | |
| 22 | 32 | 35 | 50 | 14 | 15 | 52 | 25 | 18 | 78.4 | 5.00×10−5 | 103 | 72.1 | 5491 | 3840 | 190 | 2,720 | 5,150 | 9,770 | |
| 24 | 35 | 38.5 | 52 | 14 | 16 | 54 | 26 | 19 | 83.3 | 7.25×10−5 | 123 | 86.1 | 6080 | 4250 | 230 | 2,780 | 5,150 | 9,980 | |
| 25 | 36 | 40 | 55 | 15 | 17 | 57 | 27.5 | 20 | 88.2 | 9.00×10−5 | 157 | 109.9 | 7159 | 5010 | 260 | 3,100 | 5,250 | 10,500 | |
| 30 | 41 | 45 | 63 | 17 | 17 | 65 | 31.5 | 23 | 127 | 8.75×10−5 | 177 | 123 | 11768 | 8230 | 350 | 4,140 | 5,360 | 20,370 | |
| 35 | 46 | 51 | 69 | 19 | 19 | 71 | 34.5 | 25 | 167 | 1.55×10−4 | 206 | 144 | 11768 | 8230 | 480 | 4,140 | 8,090 | 21,950 | |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
1,840円 ( 2,024円 ) | 在庫品1日目当日出荷可能 |
- |
2,170円 ( 2,387円 ) | 2日目 |
- |
2,170円 ( 2,387円 ) | 在庫品1日目当日出荷可能 |
- |
2,040円 ( 2,244円 ) | 2日目 |
- |
2,170円 ( 2,387円 ) | 在庫品1日目当日出荷可能 |
- |
2,040円 ( 2,244円 ) | 在庫品1日目当日出荷可能 |
- |
2,520円 ( 2,772円 ) | 在庫品1日目当日出荷可能 |
- |
2,380円 ( 2,618円 ) | 在庫品1日目当日出荷可能 |
- |
2,520円 ( 2,772円 ) | 在庫品1日目当日出荷可能 |
- |
2,680円 ( 2,948円 ) | 在庫品1日目当日出荷可能 |
- |
2,640円 ( 2,904円 ) | 在庫品1日目当日出荷可能 |
- |
2,900円 ( 3,190円 ) | 在庫品1日目当日出荷可能 |
- |
2,790円 ( 3,069円 ) | 在庫品1日目当日出荷可能 |
- |
3,030円 ( 3,333円 ) | 在庫品1日目当日出荷可能 |
- |
2,860円 ( 3,146円 ) | 2日目 |
- |
2,920円 ( 3,212円 ) | 在庫品1日目当日出荷可能 |
- |
3,260円 ( 3,586円 ) | 在庫品1日目当日出荷可能 |
- |
4,350円 ( 4,785円 ) | 在庫品1日目当日出荷可能 |
- |
4,350円 ( 4,785円 ) | 在庫品1日目当日出荷可能 |
- |
4,080円 ( 4,488円 ) | 2日目 |
- |
4,080円 ( 4,488円 ) | 2日目 |
- |
4,310円 ( 4,741円 ) | 2日目 |
- |
4,310円 ( 4,741円 ) | 2日目 |
- |
4,310円 ( 4,741円 ) | 2日目 |
- |
4,310円 ( 4,741円 ) | 2日目 |
- |
4,850円 ( 5,335円 ) | 2日目 |
- |
4,850円 ( 5,335円 ) | 2日目 |
- |
4,850円 ( 5,335円 ) | 2日目 |
- |
4,970円 ( 5,467円 ) | 2日目 |
- |
5,070円 ( 5,577円 ) | 2日目 |
- |
5,190円 ( 5,709円 ) | 2日目 |
- |
5,410円 ( 5,951円 ) | 2日目 |
- |
5,410円 ( 5,951円 ) | 2日目 |
- |
5,410円 ( 5,951円 ) | 2日目 |
- |
5,510円 ( 6,061円 ) | 2日目 |
- |
5,630円 ( 6,193円 ) | 2日目 |
- |
8,490円 ( 9,339円 ) | 2日目 |
- |
7,390円 ( 8,129円 ) | 2日目 |
|
7,390円 ( 8,129円 ) | 2日目 |
|
7,390円 ( 8,129円 ) | 2日目 |
|
7,390円 ( 8,129円 ) | 2日目 |
|
7,390円 ( 8,129円 ) | 2日目 |
|
8,600円 ( 9,460円 ) | 2日目 |
|
8,600円 ( 9,460円 ) | 2日目 |
|
8,600円 ( 9,460円 ) | 2日目 |
|
9,040円 ( 9,944円 ) | 2日目 |
|
9,260円 ( 10,186円 ) | 2日目 |
|
9,820円 ( 10,802円 ) | 2日目 |
|
10,040円 ( 11,044円 ) | 2日目 |
|
10,260円 ( 11,286円 ) | 2日目 |
|
10,260円 ( 11,286円 ) | 2日目 |
|
10,480円 ( 11,528円 ) | 2日目 |
|
11,030円 ( 12,133円 ) | 2日目 |
|
21,390円 ( 23,529円 ) | 2日目 |
|
23,050円 ( 25,355円 ) | 2日目 |
詳細情報
基本情報
【特長】
・軸径φ6～φ35までのサイズをラインアップ。
・低慣性モーメント。
・締め付け時間短縮。
・低コスト
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
仕様・概要
◯キーレスで摩擦締結：
バックラッシゼロで高精度取付ができます。
位相合せが容易です。
キー溝加工省略によりトータルコストダウンとなります。
◯高伝達トルク・高耐スラスト荷重：
トルクスラストの複合荷重も許容します。
◯ナット締付で簡単締結：
狭いスペースで取り付けが可能です。
軸方向のスペースも要りません。
◯キー溝があっても使用可能です。
（伝達トルク 15〜20％ダウン）
■使用上の注意事項
◯締付トルクの管理が必要です。
（トルクレンチ使用を推奨）
◯再使用の場合、ネジ面にふっ素樹脂テープ（シールテープ厚み0.1㎜）の巻き替えが必要です。
◯軸は公差h7、面粗さ8S以下のものを使ってください。
◯軸挿入量の推奨値は、表中の基本a1寸法です。
最小a2寸法以上は必ず挿入してください。
◯CPNS d=30・35のみナットにかじり防止用の特殊コーティング（黒）を施しています。
