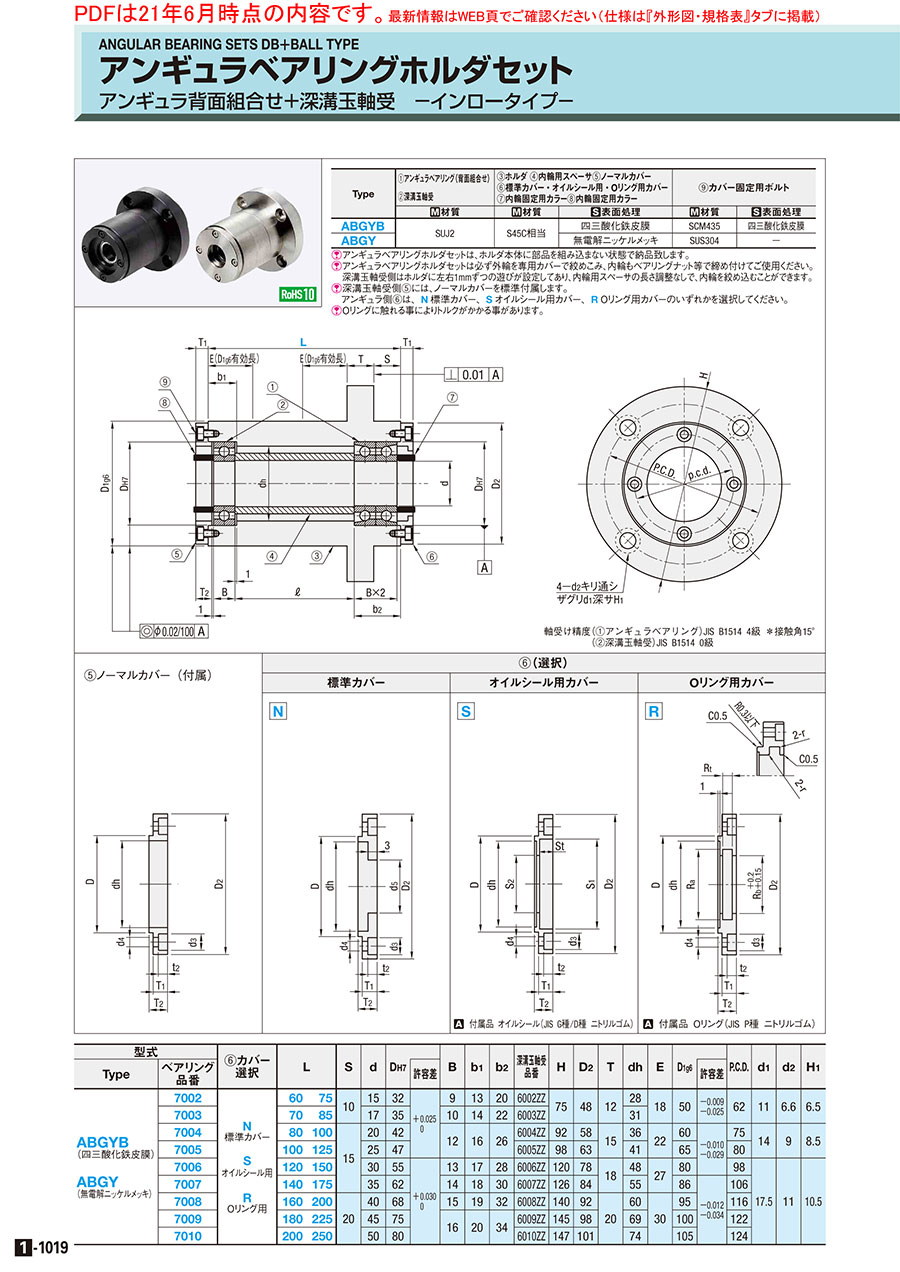

アンギュラベアリングホルダセット　アンギュラ背面組合せ＋深溝玉軸受　インロータイプ

軸受け精度（①アンギュラベアリング）JIS B1514 4級 ＊接触角15°
　　　　　（②深溝玉軸受）JIS B1514 0級
[ ! ]指示無き寸法公差はJISB0405m級に準じる。

この商品は構成部品①～⑨のセット品です。
⑥で選択したカバーを含む、①～⑨までの部品がすべて納品されます。



Type	①アンギュラベアリング(背面組合せ)	③ホルダ ④内輪用スペーサ⑤ノーマルカバー ⑥［N］標準カバー・［S］オイルシール用カバー・［R］Oリング用カバー ⑦内輪固定用カラー⑧内輪固定用カラー		⑨カバー固定用ボルト
	②深溝玉軸受
	[ M ]材質	[ M ]材質	[ S ]表面処理	[ M ]材質	[ S ]表面処理
ABGYB	SUJ2相当	S45C	四三酸化鉄皮膜	SCM435	四三酸化鉄皮膜
ABGY			無電解ニッケルメッキ	SUS304	−



[ ! ]アンギュラベアリングホルダセットは、ホルダ本体に部品を組み込まない状態で納品致します。
組み立て手順はこちらをご参照ください。

[ ! ]アンギュラベアリングホルダセットは必ず外輪を専用カバーで絞めこみ、内輪もベアリングナット等で締め付けてご使用ください。
深溝玉軸受側はホルダに左右1mmずつの遊びが設定してあり、内輪用スペーサの長さ調整なしで、内輪を絞め込むことができます。
[ ! ]深溝玉軸受側⑤には、ノーマルカバーを標準付属します。
アンギュラ側⑥は、N 標準カバー、S オイルシール用カバー、R Oリング用カバーのいずれかを選択してください。
[ ! ]Oリングに触れる事によりトルクがかかる事があります。
[ ! ]ねじはトルクをかけていない状態で出荷しています。必ずねじを締めてからご使用ください。

■ｄ穴 内径公差

ｄ		内径公差 (mm)
(mm)
を超え	以下
0.6	2.5	0 －0.004
2.5	10	0 －0.004
10	18	0 －0.004
18	30	0 －0.005
30	50	0 －0.006
50	80	0 －0.007

[ ! ]公差寸法はJIS（4級）に準拠（JIS B 1514-1 2017）

No.	⑤ ⑥カバー部詳細									⑥カバー部詳細												⑨カバー 固定用 ボルト
	D	D2	dh	T1	T2	p.c.d.	d3	d4	t2	N 標準カバー	S オイルシール用カバー					R Oリング用カバー
										d5	S1	S2	St	付属品オイルシール （旧JIS規格）	オイルシール 単品型番（別売）	Ra	Rb	Rt	r	付属品Oリング （旧JIS呼び番号）	Oリング単品型番 （別売）
7002	32	48	28	6	8	40	6.5	3.5	3.1	21	32	22	5	G20325	KE20325	24	20	3.2	0.4	P20	CO0017A	M3−8
7003	35		31
7004	42	58	36	7	9	48	8	4.5	4.1	26	35	27	6	D25356	UE25356	31	25	4.7	0.7	P25	CO0023A	M4−10
7005	47	63	41	8	10	53				31	40	32	7	D30407	UE30407	36	30			P30	CO0029A
7006	55	78	48			64	9.5	5.5	5.1	41	50	42	6.5	D40506.5	UE40506.5	41	35			P35	CO0034A	M5−12
7007	62	84	55	9	11	72				46	60	47	9	D45609	UE45609	46	40			P40	CO0039A
7008	68	92	60			78	11	6.6	6.1	51	65	52		D50659	UE50659	51	45			P45	CO0043A	M6−12
7009	75	98	69			85				56	70	57		D55709	UE55709	56	50			P50	CO0049A
7010	80	101	74	11	13	88				61	75	62		D60759	UE60759	70	60	7.5	0.8	P60	CO0055A	M6−15

[ ! ]オイルシール：UE40506.5の単品販売は、ミスミでのお取り扱いはありません。

■アンギュラベアリングホルダセット選定上の注意
　・ミスミのアンギュラベアリングは、グリス潤滑用に規格されています。
　・アンギュラベアリングにはグリスは塗布されておりませんので、グリスを塗布してご使用ください。
　・アンギュラベアリング側にはグリス飛散防止の為の外輪固定カバーが付属しております。
　・グリス飛散防止の外輪固定用カバーは（Sタイプ）オイルシール用、（Rタイプ）Oリング用が選択でき、標準でオイルシール、Oリングが付属します。
　・ナット類でベアリングの内輪を固定する為に、付属品として固定カラーが付いています。
　　（段付シャフト使用側は固定カラーは不要になります。）

～背面組み合わせタイプ（ABGEB,ABGE）の場合～
　・回転軸が長い場合等には、通常の深溝玉軸受けのベアリングホルダセットと組み合わせて活用することができます。

～背面組み合わせ＋深溝タイプ（ABGCB,ABGC,ABGYB,ABGY）の場合～
　・ラジアルベアリング側（深溝玉軸受側）にはノーマルカバー（外輪固定用）が付属しております。
　・ラジアルベアリングの外輪はスラスト方向に固定しておらず、自由側となっております。
　・付属品として内輪用スペーサが同梱されており、アンギュラベアリングと深溝玉軸受けの内輪同士を合わせて固定できます。
