位置決めベアリングホルダセット Ｔ型
- 環境対応
- RoHS対応（10物質）
- 本体 形状
- T形
- ベアリング 個数
- シングル
- 使用ベアリング
- 深溝玉軸受
- 止め輪
- あり
- 材質証明書
- 対象
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が481型番あります。

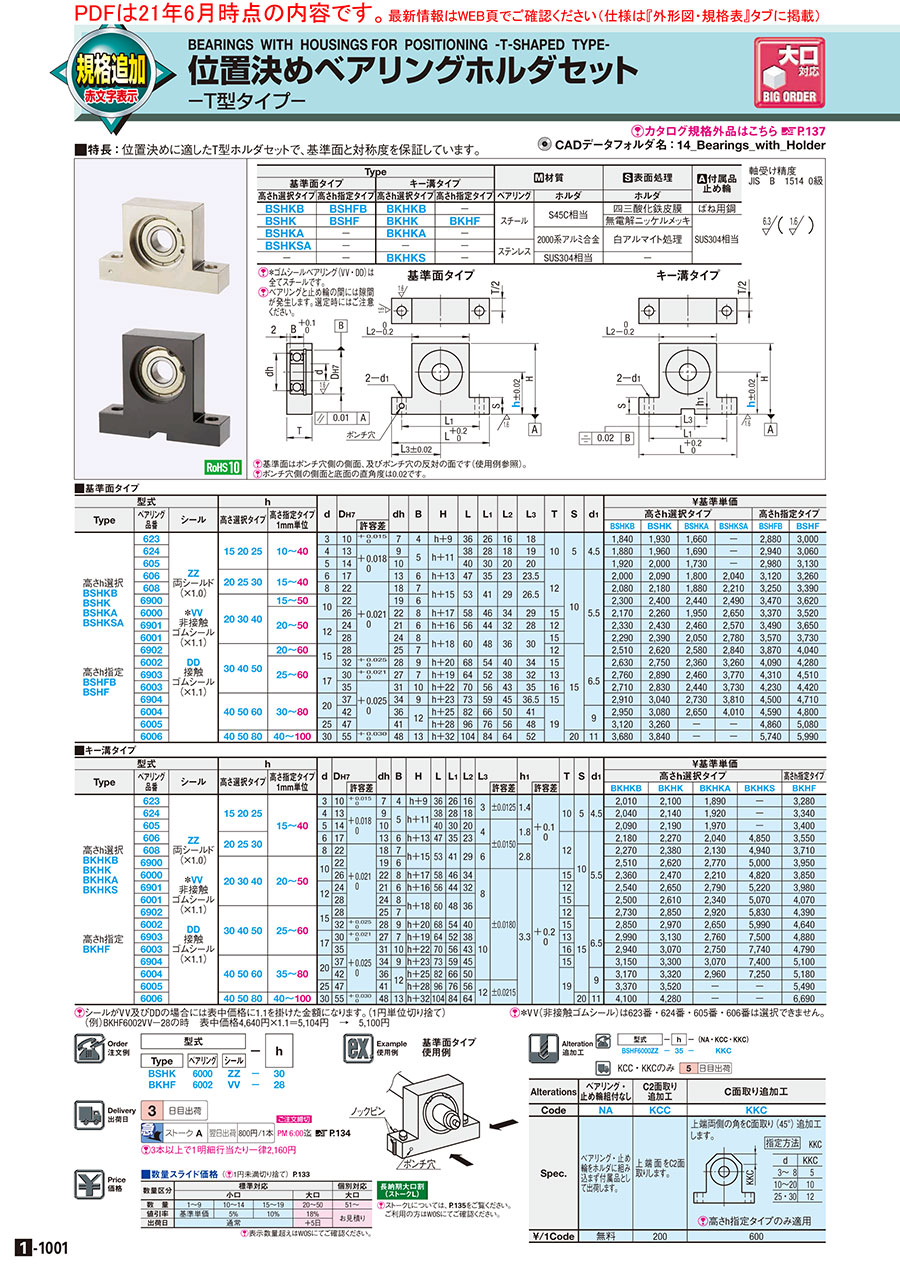

外形図・規格表
外形図
基準面タイプ キー溝タイプ[ ! ]基準面はポンチ穴側の側面、及びポンチ穴の反対の面です（使用例参照）。
[ ! ]ポンチ穴側の側面と底面の直角度は0.02です。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、2mm寸法、S寸法公差は除く。
| Type | [ M ]材質 | [ S ]表面処理 | [ A ]付属品 止め輪 | ||||
| 基準面タイプ | キー溝タイプ | ||||||
| 高さh選択タイプ | 高さh指定タイプ | 高さh選択タイプ | 高さh指定タイプ | ベアリング | ホルダ | ホルダ | |
| BSHKB | BSHFB | BKHKB | − | スチール | S45C相当 | 四三酸化鉄皮膜 | ばね用鋼 |
| BSHK | BSHF | BKHK | BKHF | 無電解ニッケルメッキ | SUS304相当 | ||
| BSHKA | − | BKHKA | − | 2000系アルミ合金 | 白アルマイト処理 | ||
| BSHKSA | − | − | − | ステンレス | |||
| − | − | BKHKS | − | SUS304相当 | − | ||
[ ! ]ベアリングと止め輪の間には隙間が発生します。選定時にはご注意ください。
規格表
| 型式 | − | h | ||||
| Type | ベアリング | シール | ||||
| BSHK BKHF | 6000 6002 | ZZ VV | − − | 30 28 | ||
■基準面タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■キー溝タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]シールがVV及びDDの場合には表中価格に1.1を掛けた金額になります。（1円単位切り捨て）
（例）BKHF6002VV−28の時 表中価格4,870円×1.1＝5,357円 > 5,350円
[ ! ]＊VV（非接触ゴムシール）は623番・624番・605番・606番は選択できません。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | h | d | DH7 | dh | B | H | L | L1 | L2 | L3 | T | S | d1 | ￥基準単価 | |||||||||
| Type | ベアリング 品番 | シール | 高さ選択タイプ | 高さ指定タイプ 1mm単位 | 高さh選択タイプ | 高さh指定タイプ | |||||||||||||||||
| 許容差 | BSHKB | BSHK | BSHKA | BSHKSA | BSHFB | BSHF | |||||||||||||||||
| 高さh選択 BSHKB BSHK BSHKA BSHKSA 高さh指定 BSHFB BSHF | 623 | ZZ 両シールド (×1.0) ＊VV 非接触 ゴムシール (×1.1) DD 接触 ゴムシール (×1.1) | 15 20 25 | 10〜40 | 3 | 10 | ＋ 0.015 0 | 7 | 4 | h＋9 | 36 | 26 | 16 | 18 | 10 | 5 | 4.5 | 1,930 | 2,030 | 1,740 | － | 3,020 | 3,150 |
| 624 | 4 | 13 | ＋ 0.018 0 | 9 | 5 | h＋11 | 38 | 28 | 18 | 19 | 1,970 | 2,060 | 1,770 | － | 3,090 | 3,210 | |||||||
| 605 | 5 | 14 | 10 | 40 | 30 | 20 | 20 | 2,020 | 2,100 | 1,820 | － | 3,130 | 3,290 | ||||||||||
| 606 | 20 25 30 | 15〜40 | 6 | 17 | 13 | 6 | h＋13 | 47 | 35 | 23 | 23.5 | 12 | 10 | 5.5 | 2,100 | 2,190 | 1,890 | 2,140 | 3,280 | 3,420 | |||
| 608 | 8 | 22 | ＋ 0.021 0 | 18 | 7 | h＋15 | 53 | 41 | 29 | 26.5 | 2,180 | 2,290 | 1,970 | 2,320 | 3,410 | 3,560 | |||||||
| 6900 | 20 30 40 | 15〜50 | 10 | 22 | 19 | 6 | 2,420 | 2,520 | 2,560 | 2,610 | 3,640 | 3,800 | |||||||||||
| 6000 | 20〜50 | 26 | 22 | 8 | h＋17 | 58 | 46 | 34 | 29 | 15 | 2,280 | 2,370 | 2,050 | 2,780 | 3,540 | 3,700 | |||||||
| 6901 | 12 | 24 | 21 | 6 | h＋16 | 56 | 44 | 32 | 28 | 12 | 2,450 | 2,550 | 2,580 | 2,700 | 3,660 | 3,830 | |||||||
| 6001 | 28 | 24 | 8 | h＋18 | 60 | 48 | 36 | 30 | 15 | 2,400 | 2,510 | 2,150 | 2,920 | 3,750 | 3,920 | ||||||||
| 6902 | 30 40 50 | 20〜60 | 15 | 28 | 25 | 7 | 12 | 15 | 2,640 | 2,750 | 2,710 | 2,980 | 4,060 | 4,240 | |||||||||
| 6002 | 25〜60 | 32 | ＋ 0.025 0 | 28 | 9 | h＋20 | 68 | 54 | 40 | 34 | 15 | 6.5 | 2,760 | 2,890 | 2,480 | 3,420 | 4,290 | 4,490 | |||||
| 6903 | 17 | 30 | ＋ 0.021 0 | 27 | 7 | h＋19 | 64 | 52 | 38 | 32 | 13 | 2,900 | 3,030 | 2,580 | 3,960 | 4,530 | 4,740 | ||||||
| 6003 | 35 | ＋ 0.025 0 | 31 | 10 | h＋22 | 70 | 56 | 43 | 35 | 16 | 2,850 | 2,970 | 2,560 | 3,920 | 4,440 | 4,640 | |||||||
| 6904 | 40 50 60 | 30〜80 | 20 | 37 | 34 | 9 | h＋23 | 73 | 59 | 45 | 36.5 | 15 | 3,060 | 3,190 | 2,870 | 4,000 | 4,730 | 4,950 | |||||
| 6004 | 42 | 36 | 12 | h＋25 | 82 | 66 | 50 | 41 | 19 | 9 | 3,100 | 3,230 | 2,780 | 4,210 | 4,820 | 5,040 | |||||||
| 6005 | 25 | 47 | 41 | h＋28 | 96 | 76 | 56 | 48 | 3,280 | 3,420 | － | － | 5,100 | 5,330 | |||||||||
| 6006 | 40 50 80 | 40〜100 | 30 | 55 | ＋ 0.030 0 | 48 | 13 | h＋32 | 104 | 84 | 64 | 52 | 20 | 11 | 3,860 | 4,030 | － | － | 6,030 | 6,290 | |||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | h | d | DH7 | dh | B | H | L | L1 | L2 | L3 | h1 | T | S | d1 | ￥基準単価 | ||||||||||
| Type | ベアリング 品番 | シール | 高さ選択タイプ | 高さ指定タイプ 1mm単位 | 高さh選択タイプ | 高さh指定タイプ | |||||||||||||||||||
| 許容差 | 許容差 | 許容差 | BKHKB | BKHK | BKHKA | BKHKS | BKHF | ||||||||||||||||||
| 高さh選択 BKHKB BKHK BKHKA BKHKS 高さh指定 BKHF | 623 | ZZ 両シールド (×1.0) ＊VV 非接触 ゴムシール (×1.1) DD 接触 ゴムシール (×1.1) | 15 20 25 | 15〜40 | 3 | 10 | ＋ 0.015 0 | 7 | 4 | h＋9 | 36 | 26 | 16 | 3 | ±0.0125 | 1.4 | ＋ 0.1 0 | 10 | 5 | 4.5 | 2,110 | 2,210 | 1,980 | － | 3,440 |
| 624 | 4 | 13 | ＋ 0.018 0 | 9 | 5 | h＋11 | 38 | 28 | 18 | 2,140 | 2,250 | 2,020 | － | 3,510 | |||||||||||
| 605 | 5 | 14 | 10 | 40 | 30 | 20 | 4 | ±0.0150 | 1.8 | 2,190 | 2,300 | 2,070 | － | 3,570 | |||||||||||
| 606 | 20 25 30 | 6 | 17 | 13 | 6 | h＋13 | 47 | 35 | 23 | 12 | 10 | 5.5 | 2,290 | 2,380 | 2,140 | 5,090 | 3,730 | ||||||||
| 608 | 8 | 22 | ＋ 0.021 0 | 18 | 7 | h＋15 | 53 | 41 | 29 | 6 | 2.8 | 2,380 | 2,500 | 2,240 | 5,190 | 3,900 | |||||||||
| 6900 | 20 30 40 | 20〜50 | 10 | 22 | 19 | 6 | 2,640 | 2,750 | 2,910 | 5,250 | 4,150 | ||||||||||||||
| 6000 | 26 | 22 | 8 | h＋17 | 58 | 46 | 34 | 8 | ±0.0180 | 3.3 | ＋ 0.2 0 | 15 | 2,480 | 2,590 | 2,320 | 5,060 | 4,040 | ||||||||
| 6901 | 12 | 24 | 21 | 6 | h＋16 | 56 | 44 | 32 | 12 | 2,670 | 2,780 | 2,930 | 5,480 | 4,180 | |||||||||||
| 6001 | 28 | 24 | 8 | h＋18 | 60 | 48 | 36 | 15 | 2,630 | 2,740 | 2,460 | 5,320 | 4,270 | ||||||||||||
| 6902 | 30 40 50 | 25〜60 | 15 | 28 | 25 | 7 | 12 | 15 | 2,870 | 2,990 | 3,070 | 6,120 | 4,610 | ||||||||||||
| 6002 | 32 | ＋ 0.025 0 | 28 | 9 | h＋20 | 68 | 54 | 40 | 10 | 15 | 6.5 | 2,990 | 3,120 | 2,780 | 6,290 | 4,870 | |||||||||
| 6903 | 17 | 30 | ＋ 0.021 0 | 27 | 7 | h＋19 | 64 | 52 | 38 | 13 | 3,140 | 3,290 | 2,900 | 7,880 | 5,120 | ||||||||||
| 6003 | 35 | ＋ 0.025 0 | 31 | 10 | h＋22 | 70 | 56 | 43 | 16 | 3,090 | 3,220 | 2,890 | 8,130 | 5,030 | |||||||||||
| 6904 | 40 50 60 | 35〜80 | 20 | 37 | 34 | 9 | h＋23 | 73 | 59 | 45 | 15 | 3,310 | 3,470 | 3,220 | 7,770 | 5,360 | |||||||||
| 6004 | 42 | 36 | 12 | h＋25 | 82 | 66 | 50 | 19 | 9 | 3,330 | 3,490 | 3,110 | 7,610 | 5,440 | |||||||||||
| 6005 | 25 | 47 | 41 | h＋28 | 96 | 76 | 56 | 12 | ±0.0215 | 3,540 | 3,700 | － | － | 5,760 | |||||||||||
| 6006 | 40 50 80 | 40〜100 | 30 | 55 | ＋ 0.030 0 | 48 | 13 | h＋32 | 104 | 84 | 64 | 20 | 11 | 4,310 | 4,490 | － | － | 7,020 | |||||||
（例）BKHF6002VV−28の時 表中価格4,870円×1.1＝5,357円 > 5,350円
[ ! ]＊VV（非接触ゴムシール）は623番・624番・605番・606番は選択できません。
追加工
| 型式 | − | h | − | （NA・KCC・KKC） |
| BSHF6000ZZ | − | 35 | − | KKC |
| KCC・KKCのみ |
|
| Alterations | ベアリング・止め輪組付なし | C2面取り追加工 | C面取り追加工 | ||||||
| Code | NA | KCC | KKC | ||||||
| Spec. | ベアリング・止め輪をホルダに組み込まず 付属品として出荷します。 | 上端面をC2面取りします。 | 上端両側の角をC面取り（45°）追加工します。 指定方法 KKC | ||||||
 |
| ||||||||
| [ ! ]高さh指定タイプのみ適用 | |||||||||
| ￥/1Code | 無料 | 200 | 600 | ||||||
■ｄ穴 内径公差
[ ! ]公差寸法はJIS（0級）に準拠（JIS B 1514-1 2017）
| ｄ | 内径公差 (mm) | |
| (mm) | ||
| を超え | 以下 | |
| 0.6 | 2.5 | 0 －0.008 |
| 2.5 | 10 | 0 －0.008 |
| 10 | 18 | 0 －0.008 |
| 18 | 30 | 0 －0.010 |
| 30 | 50 | 0 －0.012 |
| 50 | 80 | 0 －0.015 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
詳細情報
基本情報
位置決めに適したT型ホルダセットで、基準面と対称度を保証しています。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | 大口 | |||
| 数 量 | 1～9 | 10～14 | 15～19 | 20～50 | 51～ |
| 値引率 | 基準単価 | 5% | 10% | 18% | お見積り |
| 出荷日 | 通常 | ＋5日 | |||
概要・仕様
使用例
基準面タイプ
使用例
使用例
商品担当おすすめ
位置決めベアリングホルダセット Ｔ型のレビュー
治具への組み込み
4
4.02018/12/17
精度や寸法は問題ありませんが、自分が注文したタイプは表面処理が限定されていました。（ニッケル）
できれば、黒を選びたかっ...もっと読む
1人が参考にしています。
回転軸の保持
4
4.02021/06/17
キー溝加工付きを2個使用。
平板にキー溝を加工してその上に設置。
回転軸の芯だしが容易で使って良かったと感じました。
0人が参考にしています。
