ベアリングホルダセット　T型　高さ選択タイプ

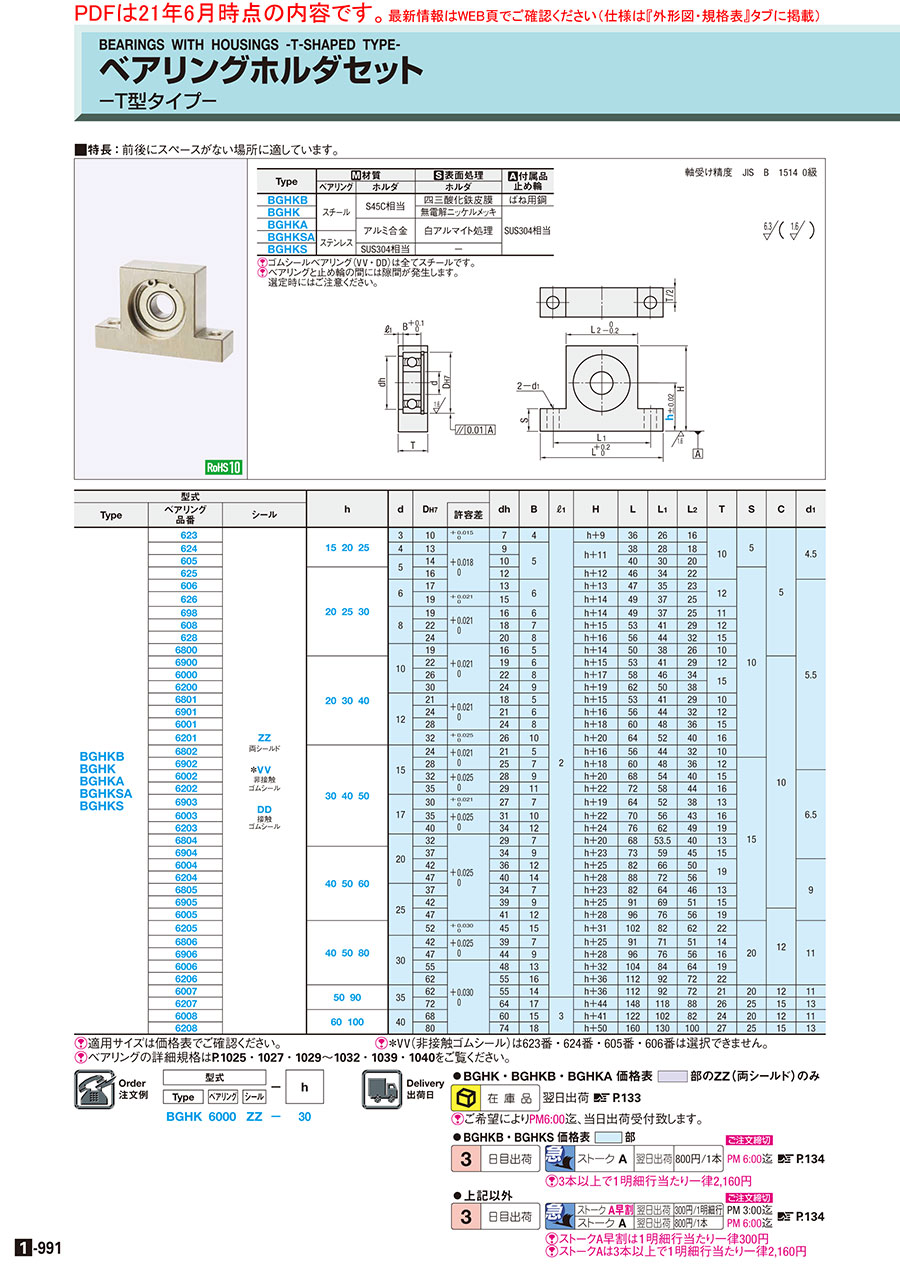

カタログ |P.1-991

4.5

平均満足度4.5

この商品のレビューをみる（20件）

通常単価(税別): -

税込単価: -

エコノミーシリーズ

価格が安い代替相当品があります

MISUMI economy

ミスミ

【エコノミーシリーズ】 RoHS対応ベアリングホルダセット T型省スペースタイプ

通常価格(税別)： 1,260円 (税込価格：1,386円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ベアリングホルダセット　T型　高さ指定タイプ

4.4

通常価格(税別)： 3,450円 (税込価格：3,795円)

通常出荷日：3 日目～

【特長】前後にスペースがない場所に適しているT型のベアリングホルダセットです。

詳細情報を確認する

環境対応
RoHS対応（10物質）
本体形状
T形
ベアリング個数
シングル
使用ベアリング
深溝玉軸受
止め輪
あり
高さ指示
高さ選択
C面取
無し
材質証明書
対象

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が782型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

軸受け精度　JIS　B　1514 0級
[ ! ]ゴムシールベアリング（V V・DD）は全てスチールです。
[ ! ]ベアリングと止め輪の間には隙間が発生します。選定時にはご注意ください。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、S寸法、ℓ₁寸法公差は除く。

Type	[ M ]材質		[ S ]表面処理	[ A ]付属品止め輪
	ベアリング	ホルダ	ホルダ
BGHKB	スチール	S45C相当	四三酸化鉄皮膜	ばね用鋼
BGHK			無電解ニッケルメッキ	SUS304相当
BGHKA		アルミ合金	白アルマイト処理
BGHKSA	ステンレス
BGHKS		SUS304相当	−

規格表

型式			−	h

Type	ベアリング	シール
BGHK	6000	ZZ	−	30

型式			h	d	D_H7		dh	B	ℓ₁	H	L	L₁	L₂	T	C	d₁
Type	ベアリング品番	シール	h	d	D_H7	許容差	dh	B	ℓ₁	H	L	L₁	L₂	T	C	d₁
BGHKB BGHK BGHKA BGHKSA BGHKS	623	ZZ 両シールド＊VV 非接触ゴムシール DD 接触ゴムシール	15 20 25	3	10	＋ 0.015 0	7	4	2	h＋9	36	26	16	10	5	4.5
	624			4	13	＋ 0.018 0	9	5		h＋11	38	28	18
	605			5	14		10			h＋11	40	30	20
	625		20 25 30	5	16		12			h＋12	46	34	22		10
	606			6	17		13	6		h＋13	47	35	23	12		5.5
	626			6	19	＋ 0.021 0	15	6		h＋14	49	37	25	12
	698			8	19	＋ 0.021 0	16	6		h＋14	49	37	25	11
	608				22		18	7		h＋15	53	41	29	12
	628				24		20	8		h＋16	56	44	32	15
	6800			10	19	＋ 0.021 0	16	5		h＋14	50	38	26	10
	6900		20 30 40		22		19	6		h＋15	53	41	29	12
	6000				26		22	8		h＋17	58	46	34	15
	6200				30		24	9		h＋19	62	50	38	15
	6801			12	21	＋ 0.021 0	18	5		h＋15	53	41	29	10
	6901				24		21	6		h＋16	56	44	32	12
	6001				28		24	8		h＋18	60	48	36	15
	6201				32	＋ 0.025 0	26	10		h＋20	64	52	40	16
	6802		30 40 50	15	24	＋ 0.021 0	21	5		h＋16	56	44	32	10
	6902				28	＋ 0.021 0	25	7		h＋18	60	48	36	12	15
	6002				32	＋ 0.025 0	28	9		h＋20	68	54	40	15		6.5
	6202				35	＋ 0.025 0	29	11		h＋22	72	58	44	16
	6903			17	30	＋ 0.021 0	27	7		h＋19	64	52	38	13
	6003				35	＋ 0.025 0	31	10		h＋22	70	56	43	16
	6203				40	＋ 0.025 0	34	12		h＋24	76	62	49	19
	6804			20	32	＋ 0.025 0	29	7		h＋20	68	53.5	40	13
	6904		40 50 60		37		34	9		h＋23	73	59	45	15
	6004				42		36	12		h＋25	82	66	50	19		9
	6204				47		40	14		h＋28	88	72	56	19
	6805			25	37		34	7		h＋23	82	64	46	13
	6905				42		39	9		h＋25	91	69	51	15
	6005				47		41	12		h＋28	96	76	56	19
	6205		40 50 80		52	＋ 0.030 0	45	15		h＋31	102	82	62	22	20	11
	6806			30	42	＋ 0.025 0	39	7		h＋25	91	71	51	14
	6906				47	＋ 0.025 0	44	9		h＋28	96	76	56	16
	6006				55	＋ 0.030 0	48	13		h＋32	104	84	64	19
	6206				62		55	16		h＋36	112	92	72	22
	6007		50 90	35	62		55	14		h＋36	112	92	72	21	20	11
	6207		50 90	35	72		64	17	3	h＋44	148	118	88	26	25	13
	6008		60 100	40	68		60	15		h＋41	122	102	82	24	20	11
	6208		60 100	40	80		74	18		h＋50	160	130	100	27	25	13

[ ! ]適用サイズは価格表でご確認ください。　　　　[ ! ]＊VV（非接触ゴムシール）は623番・624番・605番・606番は選択できません。
[ ! ]ベアリングの詳細規格はP.1017・1019・1021～1024・1031・1032をご覧ください。

追加工

型式	−	h	−	（NA・KCC）
BGHK6000ZZ	−	30	−	NA

●NA

日目出荷

（在庫品含む）

●KCC

日目出荷

Alterations	ベアリング・止め輪組付なし	C2面取り追加工
Code	NA	KCC
Spec.	ベアリング・止め輪をホルダに組み込まず、付属品として出荷します。	上端面をC2面取りします。
￥/1Code	無料	200

■ｄ穴内径公差

ｄ		内径公差 (mm)
(mm)
を超え	以下
0.6	2.5	0 －0.008

2.5	10	0 －0.008

10	18	0 －0.008

18	30	0 －0.010

30	50	0 －0.012

50	80	0 －0.015

[ ! ]公差寸法はJIS（0級）に準拠（JIS B 1514-1 2017）

型番リスト

表示件数

...

型番

BGHK6000DD-[20,30,40]

BGHK6000VV-[20,30,40]

BGHK6001DD-[20,30,40]

BGHK6001VV-[20,30,40]

BGHK6002DD-[30,40,50]

BGHK6002VV-[30,40,50]

BGHK6003DD-[30,40,50]

BGHK6003VV-[30,40,50]

BGHK6003ZZ-[30,40,50]

BGHK6004DD-[40,50,60]

BGHK6004VV-[40,50,60]

BGHK6005DD-[40,50,60]

特性・用途

軸受内径 d

(mm)

ベアリング材質

ホルダ材質

ホルダ表面処理

高さ h

(mm)

ベアリング品番

シール

横幅 L

(mm)

厚みT

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

該当なし	10	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	20 ～ 40	6000	DD（接触ゴムシール)	58	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	10	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	20 ～ 40	6000	VV（非接触ゴムシール）	58	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	10	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	20	6000	ZZ（両シールド）	58	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	10	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	20	6000	ZZ（両シールド）	58	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	10	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	20	6000	ZZ（両シールド）	58	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	10	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	20	6000	ZZ（両シールド）	58	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	10	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	30	6000	ZZ（両シールド）	58	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	10	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	30	6000	ZZ（両シールド）	58	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	10	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	30	6000	ZZ（両シールド）	58	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	10	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	30	6000	ZZ（両シールド）	58	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	10	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	40	6000	ZZ（両シールド）	58	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	10	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	40	6000	ZZ（両シールド）	58	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	10	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	40	6000	ZZ（両シールド）	58	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	10	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	40	6000	ZZ（両シールド）	58	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	12	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	20 ～ 40	6001	DD（接触ゴムシール)	60	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	12	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	20 ～ 40	6001	VV（非接触ゴムシール）	60	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	12	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	20	6001	ZZ（両シールド）	60	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	12	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	20	6001	ZZ（両シールド）	60	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	12	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	20	6001	ZZ（両シールド）	60	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	12	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	20	6001	ZZ（両シールド）	60	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	12	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	30	6001	ZZ（両シールド）	60	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	12	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	30	6001	ZZ（両シールド）	60	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	12	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	30	6001	ZZ（両シールド）	60	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	12	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	30	6001	ZZ（両シールド）	60	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	12	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	40	6001	ZZ（両シールド）	60	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	12	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	40	6001	ZZ（両シールド）	60	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	12	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	40	6001	ZZ（両シールド）	60	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	12	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	40	6001	ZZ（両シールド）	60	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	15	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	30 ～ 50	6002	DD（接触ゴムシール)	68	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	15	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	30 ～ 50	6002	VV（非接触ゴムシール）	68	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	15	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	30	6002	ZZ（両シールド）	68	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	15	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	30	6002	ZZ（両シールド）	68	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	15	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	30	6002	ZZ（両シールド）	68	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	15	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	30	6002	ZZ（両シールド）	68	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	15	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	40	6002	ZZ（両シールド）	68	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	15	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	40	6002	ZZ（両シールド）	68	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	15	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	40	6002	ZZ（両シールド）	68	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	15	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	40	6002	ZZ（両シールド）	68	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	15	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	50	6002	ZZ（両シールド）	68	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	15	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	50	6002	ZZ（両シールド）	68	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	15	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	50	6002	ZZ（両シールド）	68	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	15	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	50	6002	ZZ（両シールド）	68	15	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	17	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	30 ～ 50	6003	DD（接触ゴムシール)	70	16	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	17	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	30 ～ 50	6003	VV（非接触ゴムシール）	70	16	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	17	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	30 ～ 50	6003	ZZ（両シールド）	70	16	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	20	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	40 ～ 60	6004	DD（接触ゴムシール)	82	19	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	20	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	40 ～ 60	6004	VV（非接触ゴムシール）	82	19	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	20	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	40	6004	ZZ（両シールド）	82	19	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	20	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	40	6004	ZZ（両シールド）	82	19	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	20	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	40	6004	ZZ（両シールド）	82	19	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	20	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	40	6004	ZZ（両シールド）	82	19	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	20	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	50	6004	ZZ（両シールド）	82	19	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	20	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	50	6004	ZZ（両シールド）	82	19	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	20	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	50	6004	ZZ（両シールド）	82	19	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	20	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	50	6004	ZZ（両シールド）	82	19	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	20	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	60	6004	ZZ（両シールド）	82	19	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	20	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	60	6004	ZZ（両シールド）	82	19	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	20	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	60	6004	ZZ（両シールド）	82	19	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	20	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	60	6004	ZZ（両シールド）	82	19	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個
該当なし	25	[スチール] スチール	[スチール] S45C相当	無電解ニッケルメッキ	40 ～ 60	6005	DD（接触ゴムシール)	96	19	ベアリング：スチール\|ホルダ：S45C相当\|止め輪：SUS304相当	ホルダ：無電解ニッケルメッキ	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
2,180円 ( 2,398円 )	在庫品1日目当日出荷可能
2,380円 ( 2,618円 )	5日目
2,180円 ( 2,398円 )	3日目
2,380円 ( 2,618円 )	5日目
2,180円 ( 2,398円 )	在庫品1日目当日出荷可能
2,380円 ( 2,618円 )	5日目
2,180円 ( 2,398円 )	3日目
2,380円 ( 2,618円 )	5日目
2,180円 ( 2,398円 )	在庫品1日目当日出荷可能
2,380円 ( 2,618円 )	5日目
2,180円 ( 2,398円 )	3日目
2,380円 ( 2,618円 )	5日目
- ( - )	3日目
- ( - )	3日目
2,310円 ( 2,541円 )	在庫品1日目当日出荷可能
2,510円 ( 2,761円 )	5日目
2,310円 ( 2,541円 )	3日目
2,510円 ( 2,761円 )	5日目
2,310円 ( 2,541円 )	在庫品1日目当日出荷可能
2,510円 ( 2,761円 )	5日目
2,310円 ( 2,541円 )	3日目
2,510円 ( 2,761円 )	5日目
2,310円 ( 2,541円 )	在庫品1日目当日出荷可能
2,510円 ( 2,761円 )	5日目
2,310円 ( 2,541円 )	3日目
2,510円 ( 2,761円 )	5日目
- ( - )	3日目
- ( - )	3日目
2,440円 ( 2,684円 )	在庫品1日目当日出荷可能
2,640円 ( 2,904円 )	5日目
2,440円 ( 2,684円 )	3日目
2,640円 ( 2,904円 )	5日目
2,440円 ( 2,684円 )	在庫品1日目当日出荷可能
2,640円 ( 2,904円 )	5日目
2,440円 ( 2,684円 )	3日目
2,640円 ( 2,904円 )	5日目
2,440円 ( 2,684円 )	在庫品1日目当日出荷可能
2,640円 ( 2,904円 )	5日目
2,440円 ( 2,684円 )	3日目
2,640円 ( 2,904円 )	5日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
2,610円 ( 2,871円 )	在庫品1日目当日出荷可能
2,810円 ( 3,091円 )	5日目
2,610円 ( 2,871円 )	3日目
2,810円 ( 3,091円 )	5日目
2,610円 ( 2,871円 )	在庫品1日目当日出荷可能
2,810円 ( 3,091円 )	5日目
2,610円 ( 2,871円 )	3日目
2,810円 ( 3,091円 )	5日目
2,610円 ( 2,871円 )	在庫品1日目当日出荷可能
2,810円 ( 3,091円 )	5日目
2,610円 ( 2,871円 )	3日目
2,810円 ( 3,091円 )	5日目
- ( - )	3日目

...

基本情報
納期・価格
概要・仕様

基本情報

【特長】前後にスペースがない場所に適しているT型のベアリングホルダセットです。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ベアリング品番	シール	￥基準単価
		高さh選択タイプ
		BGHKB	BGHK	BGHKA	BGHKSA	BGHKS
623	ZZ 両シールド (×1.0) ＊VV 非接触ゴムシール (×1.1) DD 接触ゴムシール (×1.1)	1,770	1,870	1,680	－	－
624		1,810	1,900	1,700	－	－
605		1,840	1,930	1,740	－	－
625		1,880	1,970	1,770	－	－
606		1,910	2,020	1,820	2,100	3,500
626		1,950	2,060	1,860	2,240	3,590
698		2,240	2,350	2,110	2,550	4,010
608		2,000	2,100	1,900	2,290	3,610
628		2,040	2,140	1,920	2,320	3,640
6800		2,470	2,600	2,400	3,100	4,040
6900		2,250	2,360	2,180	2,560	3,680
6000		2,080	2,180	1,960	2,720	3,540
6200		2,100	2,210	1,980	2,850	3,620
6801		2,510	2,640	2,420	3,130	4,220
6901		2,280	2,390	2,190	2,660	3,830
6001		2,190	2,310	2,080	2,870	3,730
6201		2,220	2,330	2,100	3,000	3,890
6802		2,570	2,720	2,430	3,340	4,530
6902		2,340	2,470	2,210	2,790	4,120
6002		2,310	2,440	2,180	3,080	4,080
6202		2,340	2,470	2,220	3,160	4,270
6903		2,480	2,600	2,310	3,550	4,600
6003		2,430	2,550	2,300	3,520	4,420
6203		2,490	2,610	2,350	3,450	4,700
6804		2,870	3,010	2,840	3,950	5,540
6904		2,600	2,740	2,570	3,590	5,040
6004		2,490	2,610	2,350	3,630	4,760
6204		2,510	2,650	2,380	3,820	5,130
6805		2,930	3,090	－	－	－
6905		2,800	2,940	－	－	－
6005		2,640	2,770	－	－	－
6205		2,670	2,800	－	－	－
6806		3,330	3,500	－	－	－
6906		3,170	3,340	－	－	－
6006		2,980	3,140	－	－	－
6206		3,020	3,180	－	－	－
6007		4,110	4,320	－	－	－
6207		5,640	5,930	－	－	－
6008		5,010	5,260	－	－	－
6208		6,980	7,350	－	－	－

[ ! ]シールがVV及びDDの場合には表中価格に1.1を掛けた金額になります。（1円単位切り捨て）
(例)BGHKB6901VV-23の時　表中価格2,280×1.1＝2,508円　＞　2,500円

●在庫品（価格表

部のZZ（両シールド）のみ）
■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1～9	10～14	15～19	20～50	51～
値引率	基準単価	5%	10%	18%	30%
出荷日	通常				お見積り

●上記以外 BGHKSの50個以上の納期はお見積
■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1～9	10～14	15～19	20～49	50～100	101～
値引率	基準単価	5%	10%	18%	30%	お見積り
出荷日	通常				＋5日	お見積り

納期

●BGHK・BGHKB・BGHKA 価格表部のZZ（両シールド）のみ

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

●BGHKB・BGHKS 価格表部

日目出荷

				ご注文締切
急	ストークA	翌日出荷	800円/1本	PM 6:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律2,160円

●上記以外

日目出荷

				ご注文締切
急	ストークA早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	800円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律2,160円

出荷日については、こちらをご覧ください。

概要・仕様

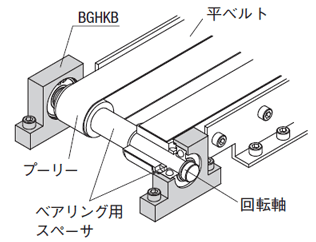

使用例

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ベアリングホルダセット　インロー止め輪付タイプ
従来のザグリ穴を適用しており、表・裏両方から取り付けられるよう、タップ穴加工及びザグリ穴加工をしております。
ミスミ
ベアリングホルダセット　ダブル止め輪付Ｌ寸選択タイプ
ベアリングを2つ使用しているため、安定した保持が可能です。
ミスミ
ベアリングホルダセット　止め輪付タイプ
取り付け穴は、表・裏両方から取り付けられるよう、タップ加工及びザグリ加工がされています。省スペース使用に適しています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ベアリングホルダセット　T型　高さ選択タイプのレビュー

4.5平均満足度：4.520件のレビュー

星5
60%
星4
35%
星3
0%
星2
5%
星1
0%

ボールネジとの接続に使用

満足度：5.02016/05/18

問題なく使用できます。もう少し薄いタイプが有れば、制限の有る狭い場所でも使えると思います。

1人が参考にしています。

NC工作機械の製作

満足度：5.02023/05/24

ベアリングとホルダーの制度は極めて高く、価格からみても、非常に満足でした。

0人が参考にしています。

量子コンピューター用治具部品

満足度：4.02023/04/14

光ファイバーをコイル状に巻く目的で使用、現在組立し、効果確認中です。

0人が参考にしています。

シャフトの軸受け

満足度：5.02022/10/06

回転軸の軸受けとして使用しました。設計する手間が省けて助かります。

0人が参考にしています。

生産補助装置

満足度：5.02022/06/24

低速の回転軸の軸受けとして使用しました。問題なく使用できました。楽に選定ができて便利です。

0人が参考にしています。

20件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ベアリングホルダセット　T型　高さ選択タイプ	ベアリングホルダセット　T型　高さ指定タイプ	ベアリングホルダセット　Ｔ型ダブル　高さ選択タイプ	ベアリングホルダセット　Ｔ型ダブル　高さ指定タイプ	ベアリングホルダセット　ダブル止め輪付Ｌ寸選択タイプ	ベアリングホルダセット　ダブル止め輪なしＬ寸選択タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	2,160円 -	-
通常出荷日	在庫品1日目〜	3日目〜	在庫品1日目〜	3日目〜	在庫品1日目〜	在庫品1日目〜
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
本体形状	T形	T形	T形	T形	フランジ形	フランジ形
ベアリング個数	シングル	シングル	ダブル	ダブル	ダブル	ダブル
使用ベアリング	深溝玉軸受	深溝玉軸受	深溝玉軸受	深溝玉軸受	深溝玉軸受	深溝玉軸受
止め輪	あり	あり	なし	なし	あり	なし

よく一緒に購入される商品

ミスミ
３０度台形ねじ用　サポートユニット角型　…4.6
通常価格(税別) : 4,800円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
ベアリングホルダセット　止め輪付タイプ4.4
通常価格(税別) : 1,110円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
セットカラー　ベアリング固定用スリットコ…4.8
通常価格(税別) : 580円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
平行キー4.6
通常価格(税別) : 286円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
30度台形ねじ用ナットワイドブロックナ…4.5
通常価格(税別) : 4,110円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
シャフト　ストレートタイプ4.6
通常価格(税別) : 200円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
カップリング　ジョー形　クランピングタイ…4.5
通常価格(税別) : 5,710円-
通常出荷日 : 3日目～
ミスミ
ターンバックル部品　チェーン締結用　スタ…4.4
通常価格(税別) : 500円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
カップリング　リジット形クランピングタイ…4.3
通常価格(税別) : 2,490円-
通常出荷日 : 在庫品1日目～
当日出荷可能

この商品に関連するミスミユニット事例その他の事例を探す

ベアリングホルダカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

材質	引張強さ (MPa)	降伏点 (0.2%耐力) (Mpa)	縦弾性係数 (GPa)	横弾性係数 (GPa)
S45C	570以上	345以上	200以上	77以上
SUS304	520以上	210以上	193以上	74以上
SCM435	930以上	785以上	206以上	79以上
高硬度ステンレス	1102	715	199	77

	試験前	96hr
高硬度ステンレス
SUS303
SUS440C 相当

絞り込み条件

特性・用途

軸受内径 d(mm)

ベアリング 材質

ホルダ 材質

ホルダ表面処理

高さ h(mm)

ベアリング品番

シール

横幅 L(mm)

厚みT(mm)

タイプ

CAD

出荷日

ベアリングホルダセット T型 高さ選択タイプ

ご注意

外形図・規格表

外形図

規格表

追加工

関連リンク

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

概要・仕様

使用例

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

ベアリングホルダカテゴリの売れ筋ランキング

技術サポート窓口

ベアリング材質

ホルダ材質

ベアリングホルダセット　T型　高さ選択タイプ

この商品に関連するミスミユニット事例その他の事例を探す
