ベアリングホルダセット インローロングダブル止め輪なしフリー指定タイプ
- 環境対応
- RoHS対応（10物質）
- 本体 形状
- フランジ形インロータイプ
- ベアリング 個数
- ダブル
- 使用ベアリング
- 深溝玉軸受
- 止め輪
- なし
- 材質証明書
- 対象
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が230型番あります。

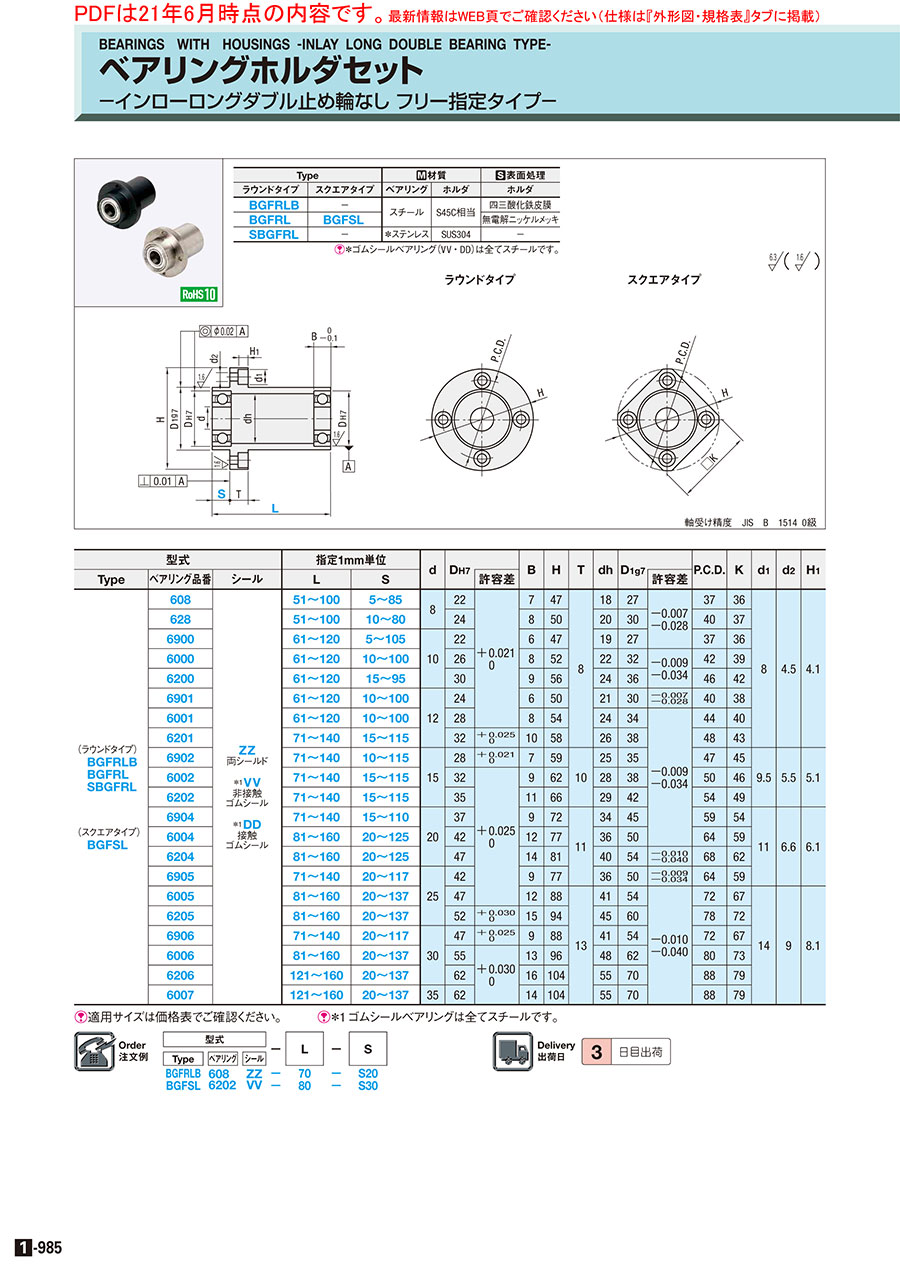

外形図・規格表
ラウンドタイプ
スクエアタイプ
軸受け精度 JIS B 1514 0級
[ ! ]指示無き寸法公差はJISB0405m級に準じる。
| Type | [ M ]材質 | [ S ]表面処理 | ||
| ラウンドタイプ | スクエアタイプ | ベアリング | ホルダ | ホルダ |
| BGFRLB | − | スチール | S45C | 四三酸化鉄皮膜 |
| BGFRL | BGFSL | 無電解ニッケルメッキ | ||
| SBGFRL | − | ＊ステンレス | SUS304 | − |
[ ! ]＊ゴムシールベアリング（VV・DD）は全てスチールです。
規格表
| 型式 | − | L | − | S | ||||
| Type | ベアリング | シール | ||||||
| BGFRLB BGFSL | 608 6202 | ZZ VV | − − | 70 80 | − − | S20 S30 | ||
| 型式 | 指定1mm単位 | d | DH7 | B | H | T | dh | D1g7 | P.C.D. | K | d1 | d2 | H1 | |||||
| Type | ベアリング品番 | シール | L | S | 許容差 | 許容差 | ||||||||||||
| (ラウンドタイプ) BGFRLB BGFRL SBGFRL (スクエアタイプ) BGFSL | 608 | ZZ 両シールド ＊1VV 非接触 ゴムシール ＊1DD 接触 ゴムシール | 51〜100 | 5〜85 | 8 | 22 | ＋ 0.021 0 | 7 | 47 | 8 | 18 | 27 | −0.007 −0.028 | 37 | 36 | 8 | 4.5 | 4.1 |
| 628 | 51〜100 | 10〜80 | 24 | 8 | 50 | 20 | 30 | 40 | 37 | |||||||||
| 6900 | 61〜120 | 5〜105 | 10 | 22 | 6 | 47 | 19 | 27 | 37 | 36 | ||||||||
| 6000 | 61〜120 | 10〜100 | 26 | 8 | 52 | 22 | 32 | −0.009 −0.034 | 42 | 39 | ||||||||
| 6200 | 61〜120 | 15〜95 | 30 | 9 | 56 | 24 | 36 | 46 | 42 | |||||||||
| 6901 | 61〜120 | 10〜100 | 12 | 24 | 6 | 50 | 21 | 30 | −0.007 −0.028 | 40 | 38 | |||||||
| 6001 | 61〜120 | 10〜100 | 28 | 8 | 54 | 24 | 34 | −0.009 −0.034 | 44 | 40 | ||||||||
| 6201 | 71〜140 | 15〜115 | 32 | ＋ 0.025 0 | 10 | 58 | 26 | 38 | 48 | 43 | ||||||||
| 6902 | 71〜140 | 10〜115 | 15 | 28 | ＋ 0.021 0 | 7 | 59 | 10 | 25 | 35 | 47 | 45 | 9.5 | 5.5 | 5.1 | |||
| 6002 | 71〜140 | 15〜115 | 32 | ＋ 0.025 0 | 9 | 62 | 28 | 38 | 50 | 46 | ||||||||
| 6202 | 71〜140 | 15〜115 | 35 | 11 | 66 | 29 | 42 | 54 | 49 | |||||||||
| 6904 | 71〜140 | 15〜110 | 20 | 37 | 9 | 72 | 11 | 34 | 45 | 59 | 54 | 11 | 6.6 | 6.1 | ||||
| 6004 | 81〜160 | 20〜125 | 42 | 12 | 77 | 36 | 50 | 64 | 59 | |||||||||
| 6204 | 81〜160 | 20〜125 | 47 | 14 | 81 | 40 | 54 | −0.010 −0.040 | 68 | 62 | ||||||||
| 6905 | 71〜140 | 20〜117 | 25 | 42 | 9 | 77 | 36 | 50 | −0.009 −0.034 | 64 | 59 | |||||||
| 6005 | 81〜160 | 20〜137 | 47 | 12 | 88 | 13 | 41 | 54 | −0.010 −0.040 | 72 | 67 | 14 | 9 | 8.1 | ||||
| 6205 | 81〜160 | 20〜137 | 52 | ＋ 0.030 0 | 15 | 94 | 45 | 60 | 78 | 72 | ||||||||
| 6906 | 71〜140 | 20〜117 | 30 | 47 | ＋ 0.025 0 | 9 | 88 | 41 | 54 | 72 | 67 | |||||||
| 6006 | 81〜160 | 20〜137 | 55 | ＋ 0.030 0 | 13 | 96 | 48 | 62 | 80 | 73 | ||||||||
| 6206 | 121〜160 | 20〜137 | 62 | 16 | 104 | 55 | 70 | 88 | 79 | |||||||||
| 6007 | 121〜160 | 20〜137 | 35 | 62 | 14 | 104 | 55 | 70 | 88 | 79 | ||||||||
[ ! ]＊1 ゴムシールベアリングは全てスチールです。
追加工
| 型式 | － | L | － | S | － | （NA） |
| BGFRLB6000ZZ | － | 80 | S25 | － | NA |
| Alteration | ベアリング組付なし |
| Code | NA |
| Spec. | ベアリングをホルダに組み込まず、 付属品として出荷します。 |
| ￥/1Code | 無料 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
詳細情報
基本情報
【特長】位置決め用途としてご使用ください。止め輪なしのフリー指定タイプです。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]シールがVV及びDDの場合には表中価格に1.1を掛けた金額になります。（1円単位切り捨て）
(例) BGFRLB6200VV-80-S20の時 表中価格9,160円×1.1＝10,076円 ＞ 10,070円
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| ベアリング品番 | シール | ￥基準単価 | |||
| ラウンドタイプ | スクエアタイプ | ||||
| BGFRLB | BGFRL | SBGFRL | BGFSL | ||
| 608 | ZZ (×1.0) VV (×1.1) DD (×1.1) | 6,660 | 6,760 | 12,820 | 7,650 |
| 628 | 7,040 | 7,160 | 13,570 | 8,030 | |
| 6900 | 7,680 | 7,770 | 12,730 | 8,660 | |
| 6000 | 7,350 | 7,480 | 12,470 | 8,390 | |
| 6200 | 7,480 | 7,600 | 12,930 | 8,620 | |
| 6901 | 8,360 | 8,440 | 14,050 | 9,440 | |
| 6001 | 7,980 | 8,110 | 13,840 | 9,140 | |
| 6201 | 8,420 | 8,570 | 14,760 | 9,590 | |
| 6902 | 9,250 | 9,330 | 15,920 | 10,450 | |
| 6002 | 8,980 | 9,100 | 15,940 | 10,270 | |
| 6202 | 9,160 | 9,300 | 16,440 | 10,630 | |
| 6904 | 10,450 | 10,560 | 20,100 | 11,800 | |
| 6004 | 10,530 | 10,690 | 21,080 | 12,010 | |
| 6204 | 10,910 | 11,070 | 22,520 | 12,320 | |
| 6905 | 12,750 | 13,720 | － | 15,160 | |
| 6005 | 12,210 | 13,080 | － | 14,630 | |
| 6205 | 12,850 | 13,790 | － | 15,250 | |
| 6906 | 15,980 | 17,160 | － | 19,110 | |
| 6006 | 13,800 | 14,860 | － | 16,610 | |
| 6206 | 15,200 | 16,350 | － | 18,200 | |
| 6007 | 17,070 | 18,310 | － | 20,380 | |
(例) BGFRLB6200VV-80-S20の時 表中価格9,160円×1.1＝10,076円 ＞ 10,070円
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1～9 | 10～14 | 15～20 | 21～ |
| 値引率 | 基準単価 | 5% | 10% | お見積り |
| 出荷日 | 通常 | |||
