ベアリングホルダセット　インローダブル止め輪なしフリー指定タイプ

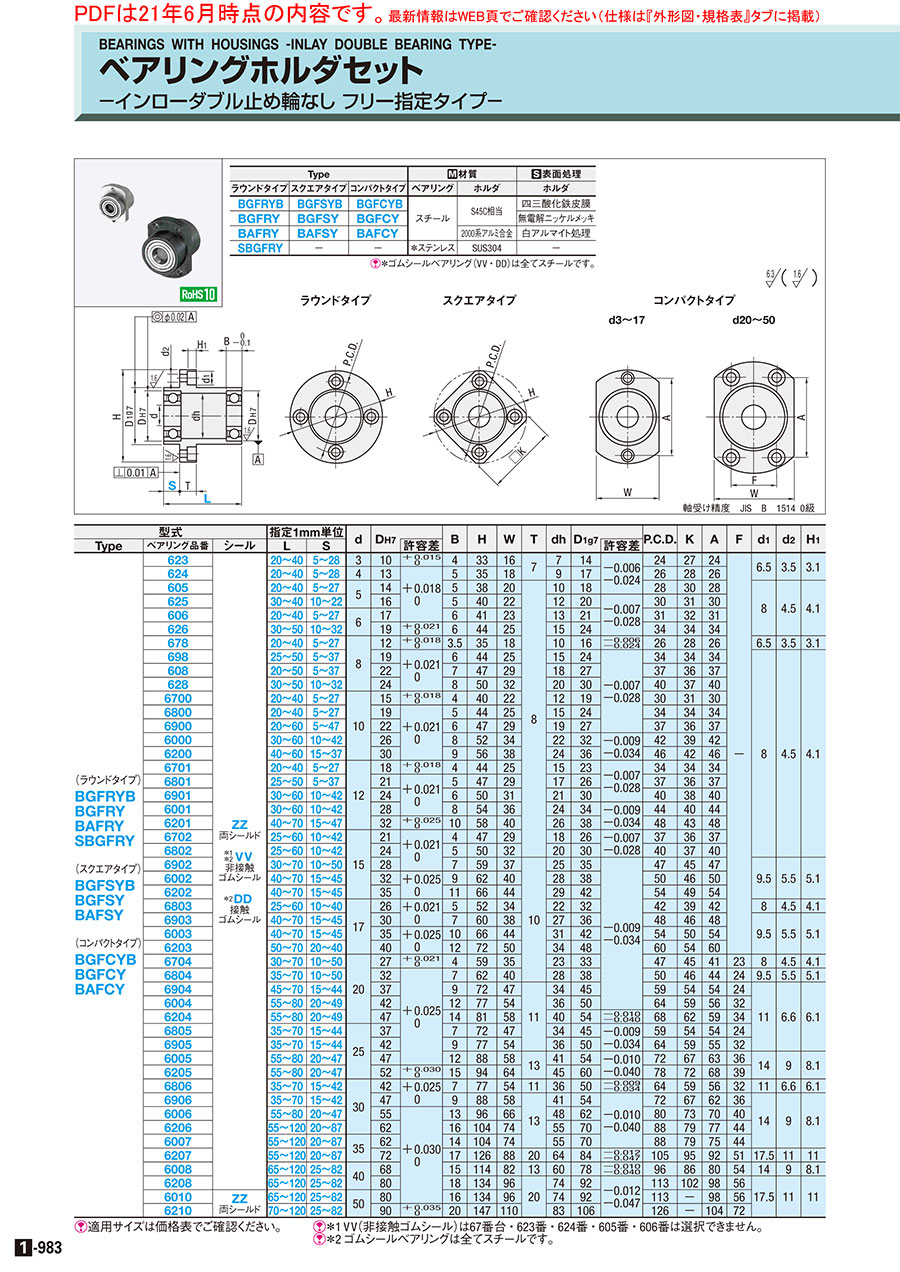

カタログ |P.1-983

納期短縮

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ベアリングホルダセット　ダブル止め輪なしＬ寸選択タイプ

通常価格(税別)： 2,100円 (税込価格：2,310円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ベアリングホルダセット　インローダブル止め輪なしＬ寸選択タイプ

通常価格(税別)： 2,360円 (税込価格：2,596円)

通常出荷日：2 日目～

【特長】位置決め用途としてご使用ください。止め輪なしのフリー指定タイプです。

詳細情報を確認する

本体形状
フランジ形インロータイプ
ベアリング個数
ダブル
使用ベアリング
深溝玉軸受
止め輪
なし
材質証明書
対象

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が1,145型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

ラウンドタイプ	スクエアタイプ	コンパクトタイプ
		d3～17	d20～50

軸受け精度　JIS　B　1514 0級
[ ! ]指示無き寸法公差はJISB0405m級に準じる。

Type			[ M ]材質		[ S ]表面処理
ラウンドタイプ	スクエアタイプ	コンパクトタイプ	ベアリング	ホルダ	ホルダ
BGFRYB	BGFSYB	BGFCYB	スチール	S45C相当	四三酸化鉄皮膜
BGFRY	BGFSY	BGFCY		S45C相当	無電解ニッケルメッキ
BAFRY	BAFSY	BAFCY		2000系アルミ合金	白アルマイト処理
SBGFRY	−	−	＊ステンレス	SUS304	−

[ ! ]＊ゴムシールベアリング（VV・DD）は全てスチールです。

規格表

型式			−	L	−	S

Type	ベアリング	シール
BAFCY BGFRY	608 6200	ZZ VV	− −	47 40	− 　S18 Sを指定されない場合は最小のS寸法となります。例の場合 S＝15

型式			指定1mm単位		d	D_H7		B	H	W	T	dh	D_1g7		P.C.D.	K	A	F	d₁	d₂	H₁
Type	ベアリング品番	シール	L	S	d	D_H7	許容差	B	H	W	T	dh	D_1g7	許容差	P.C.D.	K	A	F	d₁	d₂	H₁
(ラウンドタイプ) BGFRYB BGFRY BAFRY SBGFRY (スクエアタイプ) BGFSYB BGFSY BAFSY (コンパクトタイプ) BGFCYB BGFCY BAFCY	623	ZZ 両シールド＊1 ＊2VV 非接触ゴムシール＊2DD 接触ゴムシール	20〜40	5〜28	3	10	＋ 0.015 0	4	33	16	7	7	14	−0.006 −0.024	24	27	24	−	6.5	3.5	3.1
	624		20〜40	5〜28	4	13	＋ 0.018 0	5	35	18	7	9	17		26	28	26		6.5	3.5	3.1
	605		20〜40	5〜27	5	14		5	38	20	8	10	18		28	30	28		8	4.5	4.1
	625		30〜40	10〜22	5	16		5	40	22		12	20	−0.007 −0.028	30	31	30
	606		20〜40	5〜27	6	17		6	41	23		13	21		31	32	31
	626		30〜50	10〜32	6	19	＋ 0.021 0	6	44	25		15	24		34	34	34
	678		20〜40	5〜27	8	12	＋ 0.018 0	3.5	35	18		10	16	−0.006 −0.024	26	28	26		6.5	3.5	3.1
	698		25〜50	5〜37		19	＋ 0.021 0	6	44	25		15	24	−0.007 −0.028	34	34	34		8	4.5	4.1
	608		20〜50	5〜37		22		7	47	29		18	27		37	36	37
	628		30〜50	10〜32		24		8	50	32		20	30		40	37	40
	6700		20〜40	5〜27	10	15	＋ 0.018 0	4	40	22		12	19		30	31	30
	6800		20〜40	5〜27		19	＋ 0.021 0	5	44	25		15	24		34	34	34
	6900		20〜60	5〜47		22		6	47	29		19	27		37	36	37
	6000		30〜60	10〜42		26		8	52	34		22	32	−0.009 −0.034	42	39	42
	6200		40〜60	15〜37		30		9	56	38		24	36	−0.009 −0.034	46	42	46
	6701		20〜40	5〜27	12	18	＋ 0.018 0	4	44	25		15	23	−0.007 −0.028	34	34	34
	6801		25〜50	5〜37		21	＋ 0.021 0	5	47	29		17	26		37	36	37
	6901		30〜60	10〜42		24		6	50	31		21	30		40	38	40
	6001		30〜60	10〜42		28		8	54	36		24	34	−0.009 −0.034	44	40	44
	6201		40〜70	15〜47		32	＋ 0.025 0	10	58	40		26	38	−0.009 −0.034	48	43	48
	6702		25〜60	10〜42	15	21	＋ 0.021 0	4	47	29		18	26	−0.007 −0.028	37	36	37
	6802		25〜60	10〜42		24		5	50	32		20	30	−0.007 −0.028	40	37	40
	6902		30〜70	10〜50		28		7	59	37	10	25	35	−0.009 −0.034	47	45	47		9.5	5.5	5.1
	6002		40〜70	15〜45		32	＋ 0.025 0	9	62	40		28	38		50	46	50
	6202		40〜70	15〜45		35	＋ 0.025 0	11	66	44		29	42		54	49	54
	6803		25〜60	10〜40	17	26	＋ 0.021 0	5	52	34		22	32		42	39	42		8	4.5	4.1
	6903		40〜70	15〜45		30	＋ 0.021 0	7	60	38		27	36		48	46	48		9.5	5.5	5.1
	6003		40〜70	15〜45		35	＋ 0.025 0	10	66	44		31	42		54	50	54
	6203		50〜70	20〜40		40	＋ 0.025 0	12	72	50		34	48		60	54	60
	6704		30〜70	10〜50	20	27	＋ 0.021 0	4	59	35		23	33		47	45	41	23	8	4.5	4.1
	6804		35〜70	10〜50		32	＋ 0.025 0	7	62	40		28	38		50	46	44	24	9.5	5.5	5.1
	6904		45〜70	15〜44		37		9	72	47	11	34	45		59	54	54	24	11	6.6	6.1
	6004		55〜80	20〜49		42		12	77	54		36	50		64	59	56	32
	6204		55〜80	20〜49		47		14	81	58		40	54	−0.010 −0.040	68	62	59	34
	6805		35〜70	15〜44	25	37		7	72	47		34	45	−0.009 −0.034	59	54	54	24
	6905		35〜70	15〜44		42		9	77	54		36	50	−0.009 −0.034	64	59	55	32
	6005		55〜80	20〜47		47		12	88	58	13	41	54	−0.010 −0.040	72	67	63	36	14	9	8.1
	6205		55〜80	20〜47		52	＋ 0.030 0	15	94	64	13	45	60	−0.010 −0.040	78	72	68	39	14	9	8.1
	6806		35〜70	15〜42	30	42	＋ 0.025 0	7	77	54	11	36	50	−0.009 −0.034	64	59	56	32	11	6.6	6.1
	6906		35〜70	15〜42		47	＋ 0.025 0	9	88	58	13	41	54	−0.010 −0.040	72	67	62	36	14	9	8.1
	6006		55〜80	20〜47		55	＋ 0.030 0	13	96	66		48	62		80	73	70	40
	6206		55〜120	20〜87		62		16	104	74		55	70		88	79	77	44
	6007		55〜120	20〜87	35	62		14	104	74		55	70		88	79	75	44
	6207		55〜120	20〜87	35	72		17	126	88	20	64	84	−0.012 −0.047	105	95	92	51	17.5	11	11
	6008		65〜120	25〜82	40	68		15	114	82	13	60	78	−0.010 −0.040	96	86	80	54	14	9	8.1
	6208		65〜120	25〜82	40	80		18	134	96	20	74	92	−0.012 −0.047	113	102	98	56	17.5	11	11
	6010	ZZ 両シールド	65〜120	25〜82	50	80		16	134	96		74	92		113	−	98	56
	6210	ZZ 両シールド	70〜120	25〜82	50	90	＋ 0.035 0	20	147	110		83	106		126	−	104	72

[ ! ]適用サイズは価格表でご確認ください。
[ ! ]＊1 VV（非接触ゴムシール）は67番台・623番・624番・605番・606番は選択できません。
[ ! ]＊2 ゴムシールベアリングは全てスチールです。

追加工

型式	－	L	－	S	－	（NA）
BAFSY6000ZZ	－	35			－	NA

Alteration	ベアリング組付なし
Code	NA
Spec.	ベアリングをホルダに組み込まず、付属品として出荷します。
￥/1Code	無料

型番リスト

表示件数

...

型番

BAFCY6000DD-[30-60/1]

BAFCY6000VV-[30-60/1]

BAFCY6000ZZ-[30-60/1]

BAFCY6001DD-[30-60/1]

BAFCY6001VV-[30-60/1]

BAFCY6001ZZ-[30-60/1]

BAFCY6002DD-[40-70/1]

BAFCY6002VV-[40-70/1]

BAFCY6002ZZ-[40-70/1]

BAFCY6003DD-[40-70/1]

BAFCY6003VV-[40-70/1]

BAFCY6003ZZ-[40-70/1]

BAFCY6004DD-[55-80/1]

BAFCY6004VV-[55-80/1]

BAFCY6004ZZ-[55-80/1]

BAFCY6200DD-[40-60/1]

BAFCY6200VV-[40-60/1]

BAFCY6200ZZ-[40-60/1]

BAFCY6201DD-[40-70/1]

BAFCY6201VV-[40-70/1]

BAFCY6201ZZ-[40-70/1]

BAFCY6202DD-[40-70/1]

BAFCY6202VV-[40-70/1]

BAFCY6202ZZ-[40-70/1]

BAFCY6203DD-[50-70/1]

BAFCY6203VV-[50-70/1]

BAFCY6203ZZ-[50-70/1]

BAFCY6204DD-[55-80/1]

BAFCY6204VV-[55-80/1]

BAFCY6204ZZ-[55-80/1]

BAFCY6700DD-[20-40/1]

BAFCY6700ZZ-[20-40/1]

BAFCY6701DD-[20-40/1]

BAFCY6701ZZ-[20-40/1]

BAFCY6702DD-[25-60/1]

BAFCY6702ZZ-[25-60/1]

BAFCY6704DD-[30-70/1]

BAFCY6704ZZ-[30-70/1]

BAFCY678DD-[20-40/1]

BAFCY678ZZ-[20-40/1]
