ベアリングホルダセット　インローダブル止め輪なしＬ寸選択タイプ

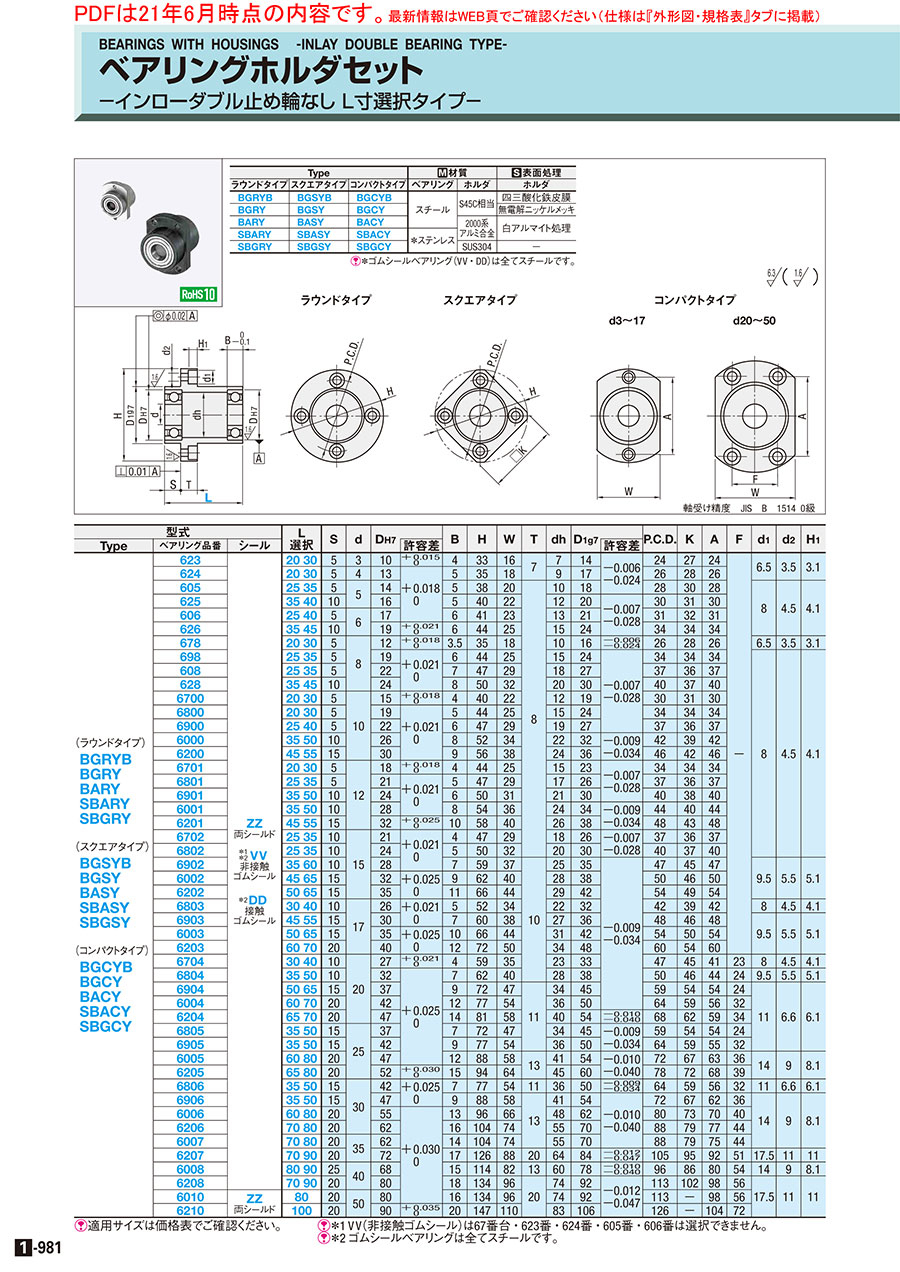

カタログ |P.1-981

納期短縮
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（5件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ベアリングホルダセット　ダブル止め輪なしＬ寸選択タイプ

通常価格(税別)： 2,100円 (税込価格：2,310円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ベアリングホルダセット　インローダブル止め輪付Ｌ寸選択タイプ

4.6

通常価格(税別)： 2,420円 (税込価格：2,662円)

通常出荷日：在庫品1日目

【特長】位置決め用途としてご使用ください。止め輪なしのL寸選択タイプです。

詳細情報を確認する

環境対応
RoHS対応（10物質）
本体形状
フランジ形インロータイプ
ベアリング個数
ダブル
使用ベアリング
深溝玉軸受
止め輪
なし

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が2,236型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

　ラウンドタイプ

　　スクエアタイプ

　　コンパクトタイプ

　　d3～17

　　d20～50

軸受け精度　JIS　B　1514 0級
[ ! ] 指示無き寸法公差はJISB0405m級に準じる。

Type			[ M ]材質		[ S ]表面処理
ラウンドタイプ	スクエアタイプ	コンパクトタイプ	ベアリング	ホルダ	ホルダ
BGRYB	BGSYB	BGCYB	スチール	S45C	四三酸化鉄皮膜
BGRY	BGSY	BGCY		S45C	無電解ニッケルメッキ
BARY	BASY	BACY		A2017	白アルマイト処理
SBARY	SBASY	SBACY	＊ステンレス	A2017	白アルマイト処理
SBGRY	SBGSY	SBGCY	＊ステンレス	SUS304	−

[ ! ]＊ゴムシールベアリング（VV・DD）は全てスチールです。

規格表

型式			−	L

Type	ベアリング	シール
BACY BASY	628 6900	ZZ DD	− −	35 25

型式			L 選択	S	d	D_H7		B	H	W	T	dh	D_1g7		P.C.D.	K	A	F	d₁	d₂	H₁
Type	ベアリング品番	シール	L 選択	S	d	D_H7	許容差	B	H	W	T	dh	D_1g7	許容差	P.C.D.	K	A	F	d₁	d₂	H₁
(ラウンドタイプ) BGRYB BGRY BARY SBARY SBGRY (スクエアタイプ) BGSYB BGSY BASY SBASY SBGSY (コンパクトタイプ) BGCYB BGCY BACY SBACY SBGCY	623	ZZ 両シールド＊1 ＊2VV 非接触ゴムシール＊2DD 接触ゴムシール	20 30	5	3	10	＋ 0.015 0	4	33	16	7	7	14	−0.006 −0.024	24	27	24	－	6.5	3.5	3.1
	624		20 30	5	4	13	＋ 0.018 0	5	35	18	7	9	17		26	28	26		6.5	3.5	3.1
	605		25 35	5	5	14		5	38	20	8	10	18		28	30	28		8	4.5	4.1
	625		35 40	10	5	16		5	40	22		12	20	−0.007 −0.028	30	31	30
	606		25 40	5	6	17		6	41	23		13	21		31	32	31
	626		35 45	10	6	19	＋ 0.021 0	6	44	25		15	24		34	34	34
	678		20 30	5	8	12	＋ 0.018 0	3.5	35	18		10	16	−0.006 −0.024	26	28	26		6.5	3.5	3.1
	698		25 35	5		19	＋ 0.021 0	6	44	25		15	24	−0.007 −0.028	34	34	34		8	4.5	4.1
	608		25 35	5		22		7	47	29		18	27		37	36	37
	628		35 45	10		24		8	50	32		20	30		40	37	40
	6700		20 30	5	10	15	＋ 0.018 0	4	40	22		12	19		30	31	30
	6800		20 30	5		19	＋ 0.021 0	5	44	25		15	24		34	34	34
	6900		25 40	5		22		6	47	29		19	27		37	36	37
	6000		35 50	10		26		8	52	34		22	32	−0.009 −0.034	42	39	42
	6200		45 55	15		30		9	56	38		24	36	−0.009 −0.034	46	42	46
	6701		20 30	5	12	18	＋ 0.018 0	4	44	25		15	23	−0.007 −0.028	34	34	34
	6801		25 35	5		21	＋ 0.021 0	5	47	29		17	26		37	36	37
	6901		35 50	10		24		6	50	31		21	30		40	38	40
	6001		35 50	10		28		8	54	36		24	34	−0.009 −0.034	44	40	44
	6201		45 55	15		32	＋ 0.025 0	10	58	40		26	38	−0.009 −0.034	48	43	48
	6702		25 35	10	15	21	＋ 0.021 0	4	47	29		18	26	−0.007 −0.028	37	36	37
	6802		25 35	10		24		5	50	32		20	30	−0.007 −0.028	40	37	40
	6902		35 60	10		28		7	59	37	10	25	35	−0.009 −0.034	47	45	47		9.5	5.5	5.1
	6002		45 65	15		32	＋ 0.025 0	9	62	40		28	38		50	46	50
	6202		50 65	15		35	＋ 0.025 0	11	66	44		29	42		54	49	54
	6803		30 40	10	17	26	＋ 0.021 0	5	52	34		22	32		42	39	42		8	4.5	4.1
	6903		45 55	15		30	＋ 0.021 0	7	60	38		27	36		48	46	48		9.5	5.5	5.1
	6003		50 65	15		35	＋ 0.025 0	10	66	44		31	42		54	50	54
	6203		60 70	20		40	＋ 0.025 0	12	72	50		34	48		60	54	60
	6704		30 40	10	20	27	＋ 0.021 0	4	59	35		23	33		47	45	41	23	8	4.5	4.1
	6804		35 50	10		32	＋ 0.025 0	7	62	40		28	38		50	46	44	24	9.5	5.5	5.1
	6904		50 65	15		37		9	72	47	11	34	45		59	54	54	24	11	6.6	6.1
	6004		60 70	20		42		12	77	54		36	50		64	59	56	32
	6204		65 70	20		47		14	81	58		40	54	−0.010 −0.040	68	62	59	34
	6805		35 50	15	25	37		7	72	47		34	45	−0.009 −0.034	59	54	54	24
	6905		35 50	15		42		9	77	54		36	50	−0.009 −0.034	64	59	55	32
	6005		60 80	20		47		12	88	58	13	41	54	−0.010 −0.040	72	67	63	36	14	9	8.1
	6205		65 80	20		52	＋ 0.030 0	15	94	64	13	45	60	−0.010 −0.040	78	72	68	39	14	9	8.1
	6806		35 50	15	30	42	＋ 0.025 0	7	77	54	11	36	50	−0.009 −0.034	64	59	56	32	11	6.6	6.1
	6906		35 50	15		47	＋ 0.025 0	9	88	58	13	41	54	−0.010 −0.040	72	67	62	36	14	9	8.1
	6006		60 80	20		55	＋ 0.030 0	13	96	66		48	62		80	73	70	40
	6206		70 80	20		62		16	104	74		55	70		88	79	77	44
	6007		70 80	20	35	62		14	104	74		55	70		88	79	75	44
	6207		70 90	20	35	72		17	126	88	20	64	84	−0.012 −0.047	105	95	92	51	17.5	11	11
	6008		80 90	25	40	68		15	114	82	13	60	78	−0.010 −0.040	96	86	80	54	14	9	8.1
	6208		70 90	20	40	80		18	134	96	20	74	92	−0.012 −0.047	113	102	98	56	17.5	11	11
	6010	ZZ 両シールド	80	20	50	80		16	134	96		74	92		113	－	98	56
	6210	ZZ 両シールド	100	20	50	90	＋ 0.035 0	20	147	110		83	106		126	－	104	72

[ ! ]適用サイズは価格表でご確認ください。
[ ! ]＊1 VV（非接触ゴムシール）は67番台・623番・624番・605番・606番は選択できません。
[ ! ]＊2 ゴムシールベアリングは全てスチールです。

追加工

型式	－	L	－	（NA）
BASY6000ZZ	－	35	－	NA

Alteration	ベアリング組付なし
Code	NA
Spec.	ベアリングをホルダに組み込まず、付属品として出荷します。
￥/1Code	無料
