ベアリングホルダセット ダブル止め輪付Ｌ寸選択タイプ
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が2,732型番あります。

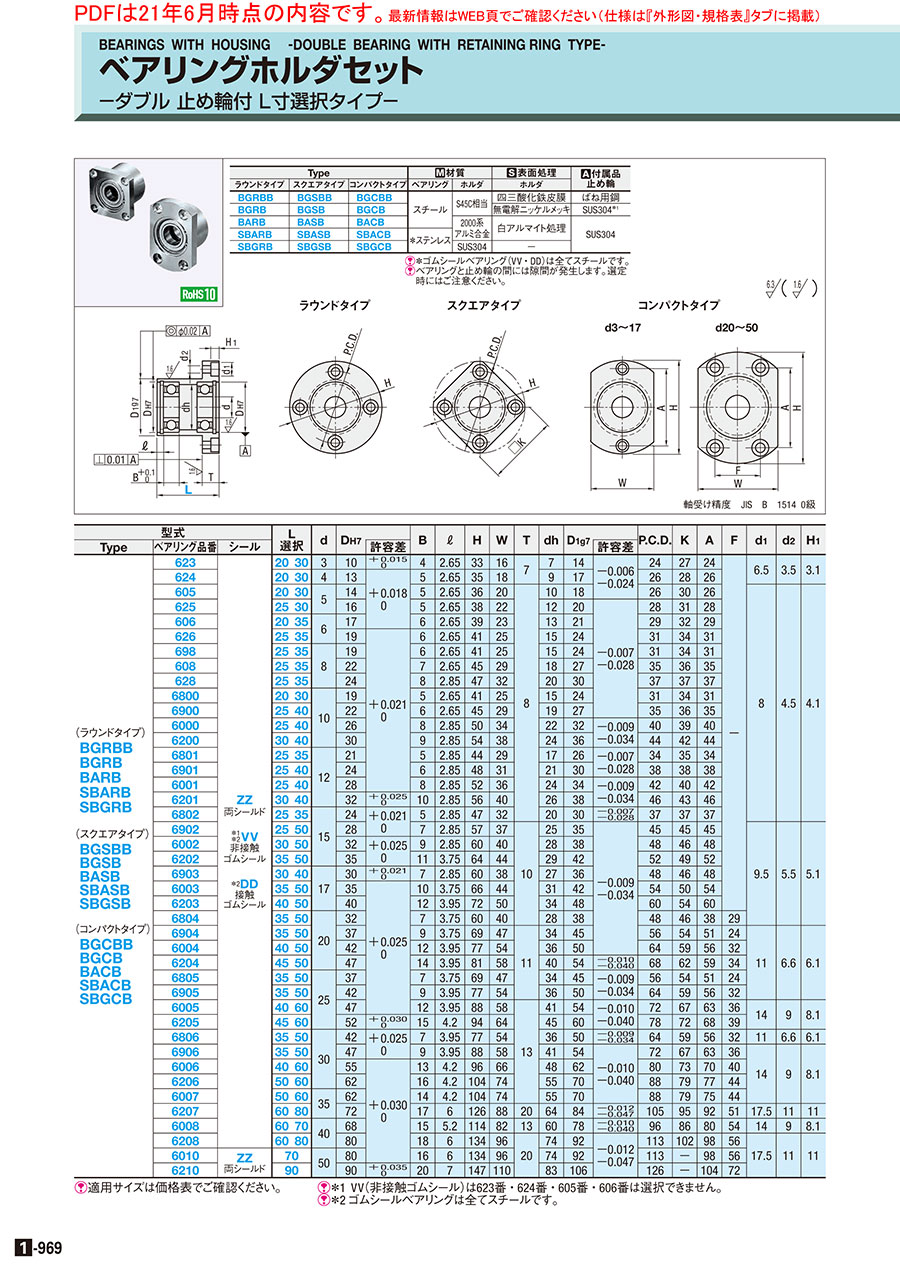

外形図・規格表
外形図
ラウンドタイプ スクエアタイプ コンパクトタイプ d3～17 d20～50
軸受け精度 JIS B 1514 0級
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、ℓ寸法公差は除く。
| Type | [ M ]材質 | [ S ]表面処理 | [ A ]付属品 止め輪 | |||
| ラウンドタイプ | スクエアタイプ | コンパクトタイプ | ベアリング | ホルダ | ホルダ | |
| BGRBB | BGSBB | BGCBB | スチール | S45C相当 | 四三酸化鉄皮膜 | ばね用鋼 |
| BGRB | BGSB | BGCB | 無電解ニッケルメッキ | SUS304＊1 | ||
| BARB | BASB | BACB | 2000系 アルミ合金 | 白アルマイト処理 | SUS304 | |
| SBARB | SBASB | SBACB | ＊ステンレス | |||
| SBGRB | SBGSB | SBGCB | SUS304 | − | ||
[ ! ]ベアリングと止め輪の間には隙間が発生します。選定時にはご注意ください。
規格表
| 型式 | − | L | ||||
| Type | ベアリング | シール | ||||
| BGCN BGSN | 6000 6203 | ZZ DD | − − | 25 30 | ||
| 型式 | L 選択 | d | DH7 | B | ℓ | H | W | T | dh | D1g7 | P.C.D. | K | A | F | d1 | d2 | H1 | |||||
| Type | ベアリング品番 | シール | 許容差 | 許容差 | ||||||||||||||||||
| (ラウンドタイプ) BGRBB BGRB BARB SBARB SBGRB (スクエアタイプ) BGSBB BGSB BASB SBASB SBGSB (コンパクトタイプ) BGCBB BGCB BACB SBACB SBGCB | 623 | ZZ 両シールド ＊1 ＊2VV 非接触 ゴムシール ＊2DD 接触 ゴムシール | 20 | 30 | 3 | 10 | ＋ 0.015 0 | 4 | 2.65 | 33 | 16 | 7 | 7 | 14 | －0.006 －0.024 | 24 | 27 | 24 | − | 6.5 | 3.5 | 3.1 |
| 624 | 20 | 30 | 4 | 13 | ＋ 0.018 0 | 5 | 2.65 | 35 | 18 | 9 | 17 | 26 | 28 | 26 | ||||||||
| 605 | 20 | 30 | 5 | 14 | 5 | 2.65 | 36 | 20 | 8 | 10 | 18 | 26 | 30 | 26 | 8 | 4.5 | 4.1 | |||||
| 625 | 25 | 30 | 16 | 5 | 2.65 | 38 | 22 | 12 | 20 | －0.007 －0.028 | 28 | 31 | 28 | |||||||||
| 606 | 20 | 35 | 6 | 17 | 6 | 2.65 | 39 | 23 | 13 | 21 | 29 | 32 | 29 | |||||||||
| 626 | 25 | 35 | 19 | ＋ 0.021 0 | 6 | 2.65 | 41 | 25 | 15 | 24 | 31 | 34 | 31 | |||||||||
| 698 | 25 | 35 | 8 | 19 | 6 | 2.65 | 41 | 25 | 15 | 24 | 31 | 34 | 31 | |||||||||
| 608 | 25 | 35 | 22 | 7 | 2.65 | 45 | 29 | 18 | 27 | 35 | 36 | 35 | ||||||||||
| 628 | 25 | 35 | 24 | 8 | 2.85 | 47 | 32 | 20 | 30 | 37 | 37 | 37 | ||||||||||
| 6800 | 20 | 30 | 10 | 19 | 5 | 2.65 | 41 | 25 | 15 | 24 | 31 | 34 | 31 | |||||||||
| 6900 | 25 | 40 | 22 | 6 | 2.65 | 45 | 29 | 19 | 27 | 35 | 36 | 35 | ||||||||||
| 6000 | 25 | 40 | 26 | 8 | 2.85 | 50 | 34 | 22 | 32 | －0.009 －0.034 | 40 | 39 | 40 | |||||||||
| 6200 | 30 | 40 | 30 | 9 | 2.85 | 54 | 38 | 24 | 36 | 44 | 42 | 44 | ||||||||||
| 6801 | 25 | 35 | 12 | 21 | 5 | 2.85 | 44 | 29 | 17 | 26 | －0.007 －0.028 | 34 | 35 | 34 | ||||||||
| 6901 | 25 | 40 | 24 | 6 | 2.85 | 48 | 31 | 21 | 30 | 38 | 38 | 38 | ||||||||||
| 6001 | 25 | 40 | 28 | 8 | 2.85 | 52 | 36 | 24 | 34 | －0.009 －0.034 | 42 | 40 | 42 | |||||||||
| 6201 | 30 | 40 | 32 | ＋ 0.025 0 | 10 | 2.85 | 56 | 40 | 26 | 38 | 46 | 43 | 46 | |||||||||
| 6802 | 25 | 35 | 15 | 24 | ＋ 0.021 0 | 5 | 2.85 | 47 | 32 | 20 | 30 | －0.007 －0.028 | 37 | 37 | 37 | |||||||
| 6902 | 25 | 50 | 28 | 7 | 2.85 | 57 | 37 | 10 | 25 | 35 | －0.009 －0.034 | 45 | 45 | 45 | 9.5 | 5.5 | 5.1 | |||||
| 6002 | 30 | 50 | 32 | ＋ 0.025 0 | 9 | 2.85 | 60 | 40 | 28 | 38 | 48 | 46 | 48 | |||||||||
| 6202 | 35 | 50 | 35 | 11 | 3.75 | 64 | 44 | 29 | 42 | 52 | 49 | 52 | ||||||||||
| 6903 | 30 | 40 | 17 | 30 | ＋ 0.021 0 | 7 | 2.85 | 60 | 38 | 27 | 36 | 48 | 46 | 48 | ||||||||
| 6003 | 35 | 50 | 35 | ＋ 0.025 0 | 10 | 3.75 | 66 | 44 | 31 | 42 | 54 | 50 | 54 | |||||||||
| 6203 | 40 | 50 | 40 | 12 | 3.95 | 72 | 50 | 34 | 48 | 60 | 54 | 60 | ||||||||||
| 6804 | 35 | 50 | 20 | 32 | 7 | 3.75 | 60 | 40 | 28 | 38 | 48 | 46 | 38 | 29 | ||||||||
| 6904 | 35 | 50 | 37 | 9 | 3.75 | 69 | 47 | 11 | 34 | 45 | 56 | 54 | 51 | 24 | 11 | 6.6 | 6.1 | |||||
| 6004 | 40 | 50 | 42 | 12 | 3.95 | 77 | 54 | 36 | 50 | 64 | 59 | 56 | 32 | |||||||||
| 6204 | 45 | 50 | 47 | 14 | 3.95 | 81 | 58 | 40 | 54 | －0.010 －0.040 | 68 | 62 | 59 | 34 | ||||||||
| 6805 | 35 | 50 | 25 | 37 | 7 | 3.75 | 69 | 47 | 34 | 45 | －0.009 －0.034 | 56 | 54 | 51 | 24 | |||||||
| 6905 | 35 | 50 | 42 | 9 | 3.95 | 77 | 54 | 36 | 50 | 64 | 59 | 56 | 32 | |||||||||
| 6005 | 40 | 60 | 47 | 12 | 3.95 | 88 | 58 | 13 | 41 | 54 | －0.010 －0.040 | 72 | 67 | 63 | 36 | 14 | 9 | 8.1 | ||||
| 6205 | 45 | 60 | 52 | ＋ 0.030 0 | 15 | 4.2 | 94 | 64 | 45 | 60 | 78 | 72 | 68 | 39 | ||||||||
| 6806 | 35 | 50 | 30 | 42 | ＋ 0.025 0 | 7 | 3.95 | 77 | 54 | 36 | 50 | －0.009 －0.034 | 64 | 59 | 56 | 32 | 11 | 6.6 | 6.1 | |||
| 6906 | 35 | 50 | 47 | 9 | 3.95 | 88 | 58 | 41 | 54 | －0.010 －0.040 | 72 | 67 | 63 | 36 | 14 | 9 | 8.1 | |||||
| 6006 | 40 | 60 | 55 | ＋ 0.030 0 | 13 | 4.2 | 96 | 66 | 48 | 62 | 80 | 73 | 70 | 40 | ||||||||
| 6206 | 50 | 60 | 62 | 16 | 4.2 | 104 | 74 | 55 | 70 | 88 | 79 | 77 | 44 | |||||||||
| 6007 | 50 | 60 | 35 | 62 | 14 | 4.2 | 104 | 74 | 55 | 70 | 88 | 79 | 75 | 44 | ||||||||
| 6207 | 60 | 80 | 72 | 17 | 6 | 126 | 88 | 20 | 64 | 84 | －0.012 －0.047 | 105 | 95 | 92 | 51 | 17.5 | 11 | 11 | ||||
| 6008 | 60 | 70 | 40 | 68 | 15 | 5.2 | 114 | 82 | 13 | 60 | 78 | －0.010－0.040 | 96 | 86 | 80 | 54 | 14 | 9 | 8.1 | |||
| 6208 | 60 | 80 | 80 | 18 | 6 | 134 | 96 | 20 | 74 | 92 | －0.012 －0.047 | 113 | 102 | 98 | 56 | 17.5 | 11 | 11 | ||||
| 6010 | ZZ 両シールド | 70 | 50 | 80 | 16 | 6 | 134 | 96 | 74 | 92 | 113 | − | 98 | 56 | ||||||||
| 6210 | 90 | 90 | ＋ 0.035 0 | 20 | 7 | 147 | 110 | 83 | 106 | 126 | − | 104 | 72 | |||||||||
[ ! ]＊1 VV（非接触ゴムシール）は623番・624番・605番・606番は選択できません。
[ ! ]＊2 ゴムシールベアリングは全てスチールです。
追加工
| 型式 | − | L | − | （NA） |
| BGRB6000DD | − | 25 | − | NA |
| Alteration | ベアリング・止め輪組付なし |
| Code | NA |
| Spec. | ベアリング・止め輪をホルダに組み込まず、 付属品として出荷します。 |
| ￥/1Code | 無料 |
■ｄ穴 内径公差
[ ! ]公差寸法はJIS（0級）に準拠（JIS B 1514-1 2017）
| ｄ | 内径公差 (mm) | |
| (mm) | ||
| を超え | 以下 | |
| 0.6 | 2.5 | 0 －0.008 |
| 2.5 | 10 | 0 －0.008 |
| 10 | 18 | 0 －0.008 |
| 18 | 30 | 0 －0.010 |
| 30 | 50 | 0 －0.012 |
| 50 | 80 | 0 －0.015 |
関連リンク
■関連商品
回転軸で新材質「高硬度ステンレス」を新発売いたしました。SUS303程度の耐食性と、優れた機械的性質を備えております。
各種形状で「高硬度ステンレス」を選定できますので、ご希望の形状ページで高硬度ステンレスを選定頂ければと思います。
回転軸で新材質「高硬度ステンレス」を新発売いたしました。SUS303程度の耐食性と、優れた機械的性質を備えております。
各種形状で「高硬度ステンレス」を選定できますので、ご希望の形状ページで高硬度ステンレスを選定頂ければと思います。
(参考値)機械的性質
※ポアソン比はすべて0.3
材質 | 引張強さ (MPa) | 降伏点 (0.2%耐力) (Mpa) | 縦弾性係数 (GPa) | 横弾性係数 (GPa) |
S45C | 570以上 | 345以上 | 200以上 | 77以上 |
SUS304 | 520以上 | 210以上 | 193以上 | 74以上 |
SCM435 | 930以上 | 785以上 | 206以上 | 79以上 |
高硬度ステンレス | 1102 | 715 | 199 | 77 |
塩水噴霧試験(JIS Z2371に準ずる)
| 試験前 | 96hr | |
| 高硬度ステンレス |  |  |
| SUS303 |  |  |
| SUS440C 相当 |  |  |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,920円 ( 4,312円 ) | 2日目 |
3,920円 ( 4,312円 ) | 2日目 |
3,920円 ( 4,312円 ) | 2日目 |
3,920円 ( 4,312円 ) | 2日目 |
3,570円 ( 3,927円 ) | 2日目 |
3,570円 ( 3,927円 ) | 2日目 |
4,210円 ( 4,631円 ) | 2日目 |
4,210円 ( 4,631円 ) | 2日目 |
4,210円 ( 4,631円 ) | 2日目 |
4,210円 ( 4,631円 ) | 2日目 |
3,830円 ( 4,213円 ) | 2日目 |
3,830円 ( 4,213円 ) | 2日目 |
4,420円 ( 4,862円 ) | 2日目 |
4,420円 ( 4,862円 ) | 2日目 |
4,420円 ( 4,862円 ) | 2日目 |
4,420円 ( 4,862円 ) | 2日目 |
4,020円 ( 4,422円 ) | 2日目 |
4,020円 ( 4,422円 ) | 2日目 |
4,920円 ( 5,412円 ) | 2日目 |
4,920円 ( 5,412円 ) | 2日目 |
4,920円 ( 5,412円 ) | 2日目 |
4,920円 ( 5,412円 ) | 2日目 |
4,480円 ( 4,928円 ) | 2日目 |
4,480円 ( 4,928円 ) | 2日目 |
5,150円 ( 5,665円 ) | 2日目 |
5,150円 ( 5,665円 ) | 2日目 |
5,150円 ( 5,665円 ) | 2日目 |
5,150円 ( 5,665円 ) | 2日目 |
4,690円 ( 5,159円 ) | 2日目 |
4,690円 ( 5,159円 ) | 2日目 |
3,250円 ( 3,575円 ) | 2日目 |
3,250円 ( 3,575円 ) | 2日目 |
2,960円 ( 3,256円 ) | 2日目 |
2,960円 ( 3,256円 ) | 2日目 |
3,440円 ( 3,784円 ) | 2日目 |
3,440円 ( 3,784円 ) | 2日目 |
3,130円 ( 3,443円 ) | 2日目 |
3,130円 ( 3,443円 ) | 2日目 |
3,600円 ( 3,960円 ) | 2日目 |
3,600円 ( 3,960円 ) | 2日目 |
3,600円 ( 3,960円 ) | 2日目 |
3,600円 ( 3,960円 ) | 2日目 |
3,280円 ( 3,608円 ) | 2日目 |
3,280円 ( 3,608円 ) | 2日目 |
4,230円 ( 4,653円 ) | 2日目 |
4,230円 ( 4,653円 ) | 2日目 |
4,230円 ( 4,653円 ) | 2日目 |
4,230円 ( 4,653円 ) | 2日目 |
3,850円 ( 4,235円 ) | 2日目 |
3,850円 ( 4,235円 ) | 2日目 |
4,290円 ( 4,719円 ) | 2日目 |
4,290円 ( 4,719円 ) | 2日目 |
4,290円 ( 4,719円 ) | 2日目 |
4,290円 ( 4,719円 ) | 2日目 |
3,900円 ( 4,290円 ) | 2日目 |
3,900円 ( 4,290円 ) | 2日目 |
4,620円 ( 5,082円 ) | 2日目 |
4,620円 ( 5,082円 ) | 2日目 |
4,620円 ( 5,082円 ) | 2日目 |
4,620円 ( 5,082円 ) | 2日目 |
詳細情報
基本情報
【特長】ベアリングを2つ使用しているため、安定した保持が可能です。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]シールがVV及びDDの場合には表中価格に1.1を掛けた金額になります。（1円単位切捨て）
（例）BARB6903VV−30の時 表中価格4,550円×1.1＝5,005円 > 5,000円
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| ベアリング 品番 | シール | ￥基準単価 | ||||||||||||||
| ラウンドタイプ | スクエアタイプ | コンパクトタイプ | ||||||||||||||
| BGRBB | BGRB | BARB | SBARB | SBGRB | BGSBB | BGSB | BASB | SBASB | SBGSB | BGCBB | BGCB | BACB | SBACB | SBGCB | ||
| 623 | ZZ (×1.0) VV (×1.1) DD (×1.1) | 2,160 | 2,390 | 2,670 | － | － | 2,440 | 2,710 | 3,020 | － | － | 2,350 | 2,600 | 2,900 | － | － |
| 624 | 2,170 | 2,400 | 2,700 | － | － | 2,450 | 2,720 | 3,050 | － | － | 2,350 | 2,610 | 2,930 | － | － | |
| 605 | 2,230 | 2,480 | 2,730 | － | － | 2,520 | 2,790 | 3,100 | － | － | 2,430 | 2,700 | 2,960 | － | － | |
| 625 | 2,290 | 2,540 | 2,860 | － | － | 2,580 | 2,880 | 3,220 | － | － | 2,490 | 2,750 | 3,110 | － | － | |
| 606 | 2,370 | 2,640 | 2,890 | 3,490 | 4,700 | 2,700 | 2,980 | 3,260 | 3,830 | 5,290 | 2,590 | 2,890 | 3,130 | 3,700 | 5,110 | |
| 626 | 2,450 | 2,720 | 2,970 | 3,680 | 4,820 | 2,760 | 3,080 | 3,360 | 4,050 | 5,430 | 2,680 | 2,960 | 3,240 | 3,900 | 5,240 | |
| 698 | 2,810 | 3,140 | 3,590 | 4,550 | 5,700 | 3,190 | 3,550 | 4,060 | 5,010 | 6,480 | 3,080 | 3,420 | 3,890 | 4,860 | 6,200 | |
| 608 | 2,530 | 2,810 | 3,000 | 3,860 | 4,980 | 2,880 | 3,190 | 3,390 | 4,230 | 5,570 | 2,760 | 3,080 | 3,280 | 4,080 | 5,410 | |
| 628 | 2,560 | 2,860 | 3,270 | 4,140 | 5,190 | 2,900 | 3,220 | 3,700 | 4,560 | 5,890 | 2,790 | 3,110 | 3,530 | 4,420 | 5,630 | |
| 6800 | 3,190 | 3,550 | 3,940 | 4,740 | 5,540 | 3,580 | 3,970 | 4,410 | 5,230 | 6,210 | 3,440 | 3,830 | 4,260 | 5,080 | 6,000 | |
| 6900 | 2,900 | 3,220 | 3,580 | 4,310 | 5,040 | 3,260 | 3,610 | 4,010 | 4,760 | 5,640 | 3,130 | 3,490 | 3,870 | 4,620 | 5,450 | |
| 6000 | 2,680 | 2,960 | 3,300 | 4,310 | 4,750 | 3,000 | 3,330 | 3,710 | 4,770 | 5,370 | 2,890 | 3,200 | 3,570 | 4,620 | 5,160 | |
| 6200 | 2,700 | 3,000 | 3,530 | 4,620 | 4,850 | 3,060 | 3,390 | 4,000 | 5,110 | 5,490 | 2,940 | 3,280 | 3,850 | 4,970 | 5,290 | |
| 6801 | 3,240 | 3,620 | 4,150 | 4,890 | 5,700 | 3,650 | 4,060 | 4,650 | 5,430 | 6,460 | 3,530 | 3,920 | 4,480 | 5,290 | 6,240 | |
| 6901 | 2,950 | 3,300 | 3,770 | 4,450 | 5,190 | 3,320 | 3,700 | 4,230 | 4,940 | 5,870 | 3,200 | 3,560 | 4,070 | 4,810 | 5,670 | |
| 6001 | 2,740 | 3,050 | 3,520 | 4,550 | 4,950 | 3,100 | 3,440 | 3,970 | 5,040 | 5,600 | 2,970 | 3,310 | 3,830 | 4,900 | 5,380 | |
| 6201 | 2,790 | 3,110 | 3,590 | 4,670 | 5,220 | 3,150 | 3,510 | 4,060 | 5,190 | 5,890 | 3,030 | 3,370 | 3,900 | 5,050 | 5,670 | |
| 6802 | 3,510 | 3,900 | 4,530 | 5,400 | 6,420 | 3,920 | 4,360 | 5,100 | 6,020 | 7,200 | 3,800 | 4,220 | 4,910 | 5,870 | 6,920 | |
| 6902 | 3,190 | 3,540 | 4,120 | 4,900 | 5,830 | 3,560 | 3,960 | 4,640 | 5,470 | 6,550 | 3,450 | 3,830 | 4,460 | 5,330 | 6,290 | |
| 6002 | 2,950 | 3,300 | 3,700 | 4,920 | 5,580 | 3,340 | 3,710 | 4,180 | 5,480 | 6,290 | 3,210 | 3,570 | 4,020 | 5,340 | 6,050 | |
| 6202 | 3,020 | 3,350 | 3,870 | 5,100 | 5,740 | 3,410 | 3,790 | 4,370 | 5,670 | 6,490 | 3,290 | 3,640 | 4,200 | 5,520 | 6,250 | |
| 6903 | 3,830 | 4,030 | 4,550 | 5,690 | 7,200 | 4,150 | 4,370 | 5,070 | 6,450 | 8,390 | 4,000 | 4,210 | 4,420 | 6,300 | 8,000 | |
| 6003 | 3,510 | 3,700 | 4,280 | 6,180 | 7,280 | 3,900 | 4,110 | 4,680 | 6,860 | 8,070 | 3,770 | 3,970 | 4,480 | 6,710 | 7,710 | |
| 6203 | 3,560 | 3,750 | 4,350 | 6,350 | 7,330 | 3,970 | 4,180 | 4,970 | 7,010 | 8,510 | 3,830 | 4,030 | 4,550 | 6,880 | 8,130 | |
| 6804 | 4,280 | 4,500 | 5,170 | 6,480 | 8,120 | 4,810 | 5,060 | 5,790 | 7,140 | 9,490 | 4,650 | 4,890 | 5,000 | 6,990 | 9,070 | |
| 6904 | 3,900 | 4,100 | 4,690 | 5,890 | 7,380 | 4,370 | 4,600 | 5,260 | 6,490 | 8,630 | 4,230 | 4,450 | 4,550 | 6,350 | 8,240 | |
| 6004 | 3,550 | 3,740 | 4,320 | 5,990 | 7,330 | 4,030 | 4,240 | 4,880 | 6,580 | 8,280 | 3,870 | 4,070 | 4,690 | 6,450 | 7,980 | |
| 6204 | 3,610 | 3,800 | 4,470 | 6,410 | 7,780 | 4,080 | 4,290 | 5,050 | 7,020 | 8,800 | 3,920 | 4,130 | 4,860 | 6,890 | 8,460 | |
| 6805 | 4,060 | 4,280 | － | － | － | 4,610 | 4,850 | － | － | － | 4,450 | 4,680 | － | － | － | |
| 6905 | 3,890 | 4,100 | － | － | － | 4,400 | 4,630 | － | － | － | 4,240 | 4,460 | － | － | － | |
| 6005 | 3,650 | 3,840 | － | － | － | 4,120 | 4,340 | － | － | － | 3,960 | 4,170 | － | － | － | |
| 6205 | 3,700 | 3,900 | － | － | － | 4,190 | 4,410 | － | － | － | 4,040 | 4,250 | － | － | － | |
| 6806 | 4,870 | 5,120 | － | － | － | 5,500 | 5,790 | － | － | － | 5,290 | 5,570 | － | － | － | |
| 6906 | 4,650 | 4,890 | － | － | － | 5,250 | 5,520 | － | － | － | 5,050 | 5,310 | － | － | － | |
| 6006 | 4,350 | 4,580 | － | － | － | 4,910 | 5,180 | － | － | － | 4,710 | 4,970 | － | － | － | |
| 6206 | 4,430 | 4,660 | － | － | － | 5,000 | 5,260 | － | － | － | 4,810 | 5,060 | － | － | － | |
| 6007 | 5,740 | 6,050 | － | － | － | 6,300 | 6,640 | － | － | － | 6,090 | 6,410 | － | － | － | |
| 6207 | 11,200 | 11,790 | － | － | － | 12,260 | 12,900 | － | － | － | 11,820 | 12,450 | － | － | － | |
| 6008 | 6,790 | 7,150 | － | － | － | 7,430 | 7,820 | － | － | － | 7,170 | 7,550 | － | － | － | |
| 6208 | 12,480 | 13,140 | － | － | － | 13,660 | 14,370 | － | － | － | 13,180 | 13,870 | － | － | － | |
| 6010 | 12,840 | 13,510 | － | － | － | － | － | － | － | － | 13,560 | 14,270 | － | － | － | |
| 6210 | 15,250 | 16,050 | － | － | － | － | － | － | － | － | 16,100 | 16,950 | － | － | － | |
（例）BARB6903VV−30の時 表中価格4,550円×1.1＝5,005円 > 5,000円
●ホルダ材質S45C相当・2000系アルミ合金
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
●SBGRB・SBGSB・SBGCB （ホルダ材質SUS304）
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
| 数量区分 | 標準対応 | 個別対応 | |||||
| 小口 | 大口 | 大口 | |||||
| 数 量 | 1～9 | 10～19 | 20～34 | 35～50 | 51～99 | 100～150 | 151～ |
| 値引率 | 基準単価 | 5% | 10% | 25% | 30% | お見積もり | |
| 出荷日：d寸20以下 | 通常 | ＋1日 | ＋5日 | ＋8日 | |||
| 出荷日：d寸25以上 | ＋1日 | ||||||
●SBGRB・SBGSB・SBGCB （ホルダ材質SUS304）
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1～19 | 20～34 | 35～50 | 51～99 | 100～150 | 151～ |
| 値引率 | 基準単価 | 5% | 10% | 25% | 30% | お見積り |
| 出荷日 | 通常 | ＋6日 | ＋9日 | |||
概要・仕様
使用例
商品担当おすすめ
ベアリングホルダセット ダブル止め輪付Ｌ寸選択タイプのレビュー
回転テーブルの軸受けに
5
5.02017/03/21
カタモチピンをそのまま挿すだけで、回転治具が作れ便利。
縦向き、横向きのもので、回転させるものには必ず使う製品。
3人が参考にしています。
ローラーの軸受け
5
5.02019/05/24
ウレタンライニングローラーを軸受けし、エンコーダーに連結しました。
材質はアルミを使用、コンパクトでベアリング2個で受け...もっと読む
1人が参考にしています。
大径の回転軸のホルダとして使用
5
5.02019/04/15
ベアリングホルダセットの豊富な種類の中から、試作品のΦ３０mmのシャフトをホールドするタイプでL寸選択の低コストの種類が...もっと読む
1人が参考にしています。
搬送用シャフト受け
4
4.02016/12/21
ユニットとして、そのまま使用できるのがいいです。
性能は問題ないと思います。
1人が参考にしています。
機械装置軸の受け部に採用しております。
5
5.02023/09/25
機械装置軸の受け部に採用しております。ダブル止なので一番負荷がかかり気になった箇所に取り付けました。重厚感があって、見栄...もっと読む
0人が参考にしています。
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
この商品に関連するミスミ ユニット事例その他の事例を探す
ベアリングホルダカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
ベアリングホルダセット ダブル止め輪なしＬ寸選択タイプ
4通常価格(税別)：2,100円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
ベアリングホルダセット インロー止め輪付タイプ
4.7通常価格(税別)：1,230円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
ベアリングホルダセット ダブル止め輪付Ｌ寸選択タイプ
4.6通常価格(税別)：2,160円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
ベアリングホルダセット 止め輪付タイプ
4.5通常価格(税別)：1,110円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
ベアリングホルダセット インローダブル止め輪なしＬ寸選択タイプ
4通常価格(税別)：2,360円～
通常出荷日:当日出荷可能2日目～
ミスミ
ベアリングホルダセット ショートダブル止め輪付タイプ
4.1通常価格(税別)：1,730円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
ベアリングホルダセット T型 高さ選択タイプ
4.5通常価格(税別)：1,910円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
ベアリングホルダセット T型 高さ指定タイプ
4.4通常価格(税別)：3,450円～
通常出荷日:3日目～
ミスミ
ベアリングホルダセット ボトムマウント
4.7通常価格(税別)：1,710円～
通常出荷日:当日出荷可能在庫品1日目～
