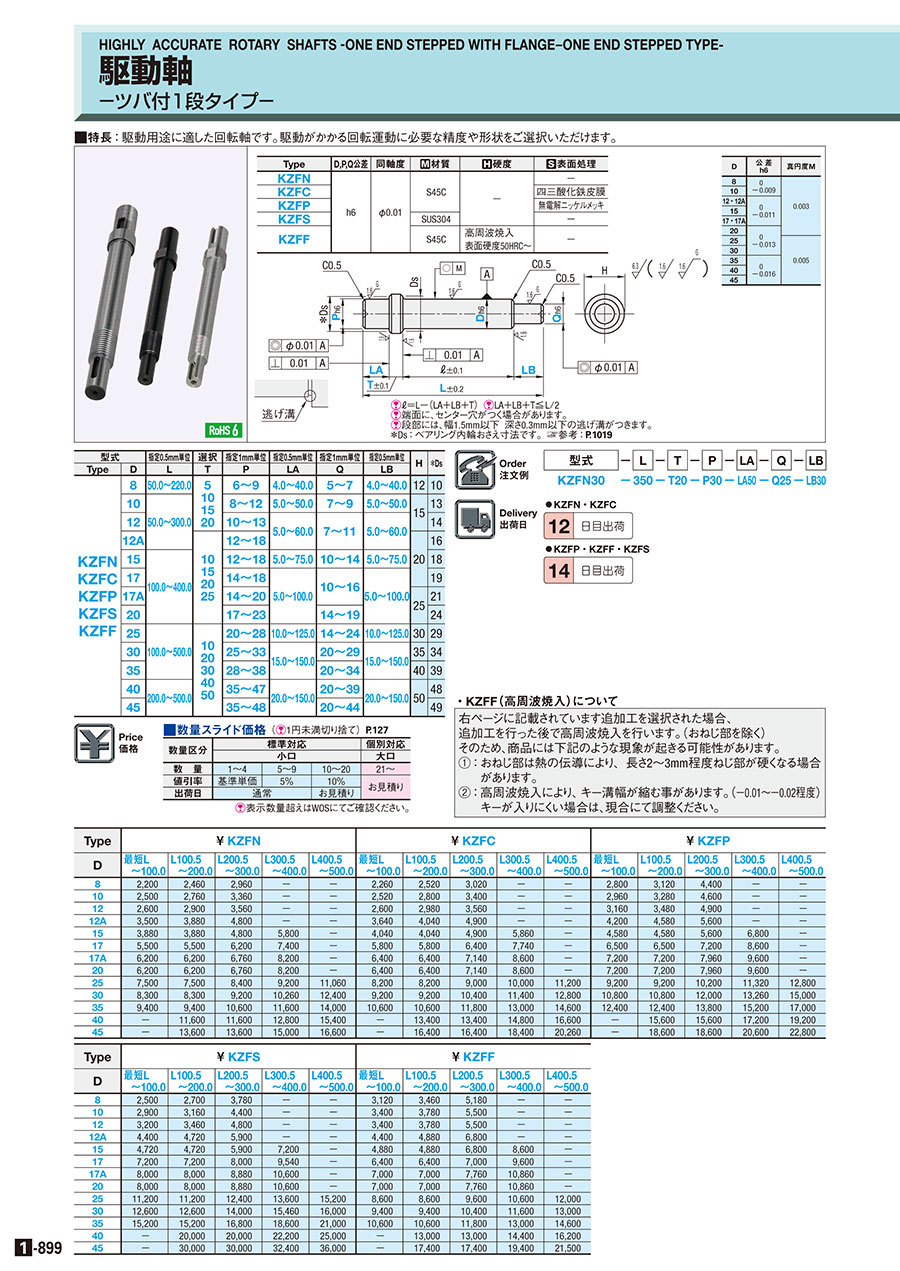

駆動軸ツバ付１段タイプ

カタログ |P.1-899

平均満足度5.0

この商品のレビューをみる（3件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

駆動軸　片端段付タイプ

4.8

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

駆動軸　両端段付タイプ

4.8

通常出荷日：5 日目～

直角度0.01、同軸度0.01のドライビングシャフト。　ねじ切り、キー溝、平面...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
基本形状
ツバ付片端段付
軸公差
h6

ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が85型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

駆動軸ツバ付１段タイプ:関連画像

[ ! ]ℓ＝L－（LA＋LB＋T）[ ! ]LA＋LB＋T≦ L/2
[ ! ]端面に、センター穴がつく場合があります。
[ ! ]段部には、幅1.5mm以下深さ0.3mm以下の逃げ溝がつきます。
＊Ds：ベアリング内輪おさえ寸法です。>>参考：こちら

D	公差 h6	真円度 M
8	0 -0.009	0.003
10
12・12A	0 -0.011
15
17・17A
20	0 -0.013
25		0.005
30
35	0 -0.016
40
45

Type	D,P,Q公差	同軸度	[ M ]材質	[ H ]硬度	[ S ]表面処理
KZFN	h6	φ0.01	S45C	−	−
KZFC					四三酸化鉄皮膜
KZFP					無電解ニッケルメッキ
KZFS			SUS304		−
KZFF			S45C	高周波焼入	−
KZFF			S45C	表面硬度50HRC〜	−

規格表

型式

−

KZFN30

−

350

−

T20

−

P30

−

LA50

−

Q25

−

LB30

型式		指定0.5mm単位	選択	指定1mm単位	指定0.5mm単位	指定1mm単位	指定0.5mm単位	H	＊Ds
Type	D	L	T	P	LA	Q	LB	H	＊Ds
KZFN KZFC KZFP KZFS KZFF	8	50.0〜220.0	5 10 15 20	6〜9	4.0〜40.0	5〜7	4.0〜40.0	12	10
	10	50.0〜300.0		8〜12	5.0〜50.0	7〜9	5.0〜50.0	15	13
	12			10〜13	5.0〜60.0	7〜11	5.0〜60.0	15	14
	12A		10 15 20 25	12〜18	5.0〜60.0	7〜11	5.0〜60.0	20	16
	15	100.0〜400.0		12〜18	5.0〜75.0	10〜14	5.0〜75.0		18
	17			14〜18	5.0〜100.0	10〜16	5.0〜100.0		19
	17A			14〜20		10〜16		25	21
	20			17〜23		14〜19		25	24
	25	100.0〜500.0	10 20 30 40 50	20〜28	10.0〜125.0	14〜24	10.0〜125.0	30	29
	30			25〜33	15.0〜150.0	20〜29	15.0〜150.0	35	34
	35			28〜38	15.0〜150.0	20〜34	15.0〜150.0	40	39
	40	200.0〜500.0		35〜47	20.0〜150.0	20〜39	20.0〜150.0	50	48
	45	200.0〜500.0		35〜48	20.0〜150.0	20〜44	20.0〜150.0	50	49

[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

追加工

型式

−

（MA・NA・KA・TA・SA…etc.）

KZFF30

−

300

−

T20

−

P30

−

LA60

−

Q25

−

LB60

−

MMA30 － MMB30 － KA10 － HA45 － KB10 － HB40

Alterations

Code

Spec.

￥/1Code

左端

右端

おねじ加工

MA
MSA
MMA

MB
MSB
MMB

MD
MSD
MMD

軸端におねじを追加工します。ねじ部長さを指定。（Codeで並目、細目、精度が異なります。）
指定方法 MA15－MSB15　指定1mm単位　5≦ねじ部長さ≦M×5、LA（LB）－2

Code			ねじ精度
左端	右端		ねじ精度
MA	MB	MD	並目	JIS 6h（2級）
MSA	MSB	MSD	細目（並級）	JIS 6h（2級）
MMA	MMB	MMD	細目（精級）	JIS 4h（1級）

[ ! ]D,P,Q＝Mの時、指定可。

[ ! ]Qの径は、MD,MSD,MMDねじの谷径より
小さくご指定下さい。

M（並目）	ピッチ	M（細目）	ピッチ	M（細目）	ピッチ
M5	0.8	M5	0.5	M25	1.5
M6	1.0	M6	0.75	M30	1.5
M8	1.25	M8	0.75	M35	1.5
M10	1.5	M10	0.75	M40	1.5
M12	1.75	M12	1.0	M45	1.5
M20	2.5	M15	1.0
M24	3	M17	1.0
M30	3.5	M20	1.0
M36	4

並目

細目

M5～M12
250

M5～M20
300

M20～M36
500

M25～M45
600

めねじ加工

軸端にめねじを追加工します。ねじ径を選択。
指定方法 NA5－NB5 [ ! ]NA,NB≦P（Q）－4

NA（並目）NB（並目）
選択

M3 M4 M5 M6 M8
M10 M12 M16 M20
M24

M3～M16
300

M20～M24
450

キ－溝加工

KB
KC
KD

キー溝を追加工します。キー溝位置、キー溝長さ指定。
指定方法 KA10－HA30－KB100－HB50
KA,HA,KB,HB,KC,HC,KD,HD＝指定1mm単位
[ ! ]3≦HA,HB,HC,HD≦100
[ ! ]キ－溝詳細 >>こちら
[ ! ]複数のキー溝を併用した場合、最大0.2°のズレが生じます。
[ ! ]キー溝位置は、ツバ部・段部より2mm以上離してください。

D10～D17
200

D20～D50
400

キー溝加工＋平面取り加工

ZB
ZC
ZD

キー溝を基準とし、任意の角度位置に平面取りを追加工します。キー溝位置、キー溝長さ、平面取り角度を指定。
指定方法 ZA40－HA20－AA90
ZA,HA,ZB,HB,ZC,HC,ZD,HD＝指定1mm単位　AA,AB,AC,AD＝指定30°単位　30°≦AA,AB,AC,AD≦330°
[ ! ]3≦HA,HB,HC,HD≦100　[ ! ]キー溝詳細 >>こちら　[ ! ]キー溝位置は、ツバ部・段部より2mm以上離してください。

・指定コ－ド

キー溝位置指定	キー溝幅指定	角度指定
キー溝位置指定	キー溝幅指定	30°単位
ZA	HA	AA
ZB	HB	AB
ZC	HC	AC
ZD	HD	AD

D・P・Q	5	6～17	18～40	41～48
H	0.5	1	2	3

[ ! ]平面取りの長さは、キー溝長さと同じになります。
[ ! ]キー溝と平面取り角度は最大で、0.2°のズレが生じます。

600

止め輪溝加工

TB
TD

止め輪溝を追加工します。止め輪溝位置を指定。
指定方法 TA10－TB100
TA,TB,TD＝指定1mm単位　4≦TA（TB）≦LA（LB）－3
[ ! ]止め輪が付属されます。
[ ! ]止め輪溝寸法 >>こちら

[ NG ]P,Q＝27,31,33,34,36～39,
41～44,46～48は製作不可。

P,Q,D≦8：E型止め輪　P,Q≧9 D≧10：C型止め輪

駆動軸			止め輪
[ M ]材質	[ H ]硬度	[ S ]表面処理	[ M ]材質
S45C	－	－	ばね用鋼
		四三酸化鉄皮膜	ばね用鋼
		無電解ニッケルメッキ	SUS304－CSP
SUS304		－	SUS304－CSP
S45C	表面50HRC～	－	ばね用鋼

D10～D17
300

D20～D50
450

スパナ溝加工

SA
SH

スパナ溝を追加工します。スパナ溝位置を指定。
指定方法 SA5－SB10－SH　SA,SB＝指定1mm単位　SA,SB≧0 SA≦LA－ℓ,SB≦LB－ℓ
[ ! ]SHは長さの指定は不要です。ツバ部にスパナ溝を加工します。（ℓ＝h）

D	8	10	12	15	17	20	25	30	35	40	45
W	7	8	10	13	14	17	22	27	30	36	38
ℓ	8		10					15		20

P・Q	5	6	7	8～10	11～13	14～15	16～18	19～21	22～25	26～28	29～31	32～37	38～41	42～45	46～48
W₁	4	5	5.5	7	10	13	14	17	19	22	27	30	36	38	41
ℓ	8				10					15			20

400

角度指定2面取り加工

WB
WD

基準面0°の他に任意の角度位置に平面取りを追加工します。
平面取り位置と平面取り長さ・角度を指定。0°指定の場合、平面取りは1ケ所になります。
指定方法 WA15－GA10－AA0
WA,WB,WD,GA,GB,GD＝指定1mm単位　AA,AB,AC＝指定30°単位　0°≦AA,AB,AC≦330°

・指定コ－ド

平面取り位置指定	平面取り幅指定	角度指定
平面取り位置指定	平面取り幅指定	30°単位
WA	GA	AA
WB	GB	AB
WD	GD	AC

D・P・Q	5	6～17	18～40	41～48
H	0.5	1	2	3

500

公差変更

DJ（js6）
DK（k6）

D寸公差をjs6、k6に変更します。
指定方法 DJ or DK

500

・KZFF（高周波焼入）について

上に記載されています追加工を選択された場合、
追加工を行った後で高周波焼入を行います。（おねじ部を除く）
そのため、商品には下記のような現象が起きる可能性があります。
①：おねじ部は熱の伝導により、長さ2～3mm程度ねじ部が硬くなる場合
があります。
②：高周波焼入により、キー溝幅が縮む事があります。（－0.01～－0.02程度）
キーが入りにくい場合は、現合にて調整ください。

上記以外の追加工をご希望場合はカタログ規格外品サービスにて製作可否を含めお見積ください。

型番リスト

表示件数

型番

KZFC8-[50-99.5/0.5]-T[5,10,15,20]-P[6-9/1]-LA[4-40/0.5]-Q[5-7/1]-LB[4-40/0.5]

KZFC8-[100-219/0.5]-T[5,10,15,20]-P[6-9/1]-LA[4-40/0.5]-Q[5-7/1]-LB[4-40/0.5]

KZFC10-[50-99.5/0.5]-T[5,10,15,20]-P[8-12/1]-LA[5-50/0.5]-Q[7-9/1]-LB[5-50/0.5]

KZFC10-[100-300/0.5]-T[5,10,15,20]-P[8-12/1]-LA[5-50/0.5]-Q[7-9/1]-LB[5-50/0.5]

KZFC12-[50-99.5/0.5]-T[5,10,15,20]-P[10-13/1]-LA[5-60/0.5]-Q[7-11/1]-LB[5-60/0.5]

KZFC12-[100-300/0.5]-T[5,10,15,20]-P[10-13/1]-LA[5-60/0.5]-Q[7-11/1]-LB[5-60/0.5]

KZFC12A-[50-99.5/0.5]-T[10,15,20,25]-P[12-18/1]-LA[5-60/0.5]-Q[7-11/1]-LB[5-60/0.5]

KZFC12A-[100-300/0.5]-T[10,15,20,25]-P[12-18/1]-LA[5-60/0.5]-Q[7-11/1]-LB[5-60/0.5]

KZFC15-[100-400/0.5]-T[10,15,20,25]-P[12-18/1]-LA[5-75/0.5]-Q[10-14/1]-LB[5-75/0.5]

KZFC17-[100-400/0.5]-T[10,15,20,25]-P[14-18/1]-LA[5-100/0.5]-Q[10-16/1]-LB[5-100/0.5]

KZFC17A-[100-400/0.5]-T[10,15,20,25]-P[14-20/1]-LA[5-100/0.5]-Q[10-16/1]-LB[5-100/0.5]

KZFC20-[100-400/0.5]-T[10,15,20,25]-P[17-23/1]-LA[5-100/0.5]-Q[14-19/1]-LB[5-100/0.5]

KZFC25-[100-500/0.5]-T[10,20,30,40,50]-P[20-28/1]-LA[10-125/0.5]-Q[14-24/1]-LB[10-125/0.5]

KZFC30-[100-500/0.5]-T[10,20,30,40,50]-P[25-33/1]-LA[15-150/0.5]-Q[20-29/1]-LB[15-150/0.5]

KZFC35-[100-500/0.5]-T[10,20,30,40,50]-P[28-38/1]-LA[15-150/0.5]-Q[20-34/1]-LB[15-150/0.5]

KZFC40-[200-500/0.5]-T[10,20,30,40,50]-P[35-47/1]-LA[20-150/0.5]-Q[20-39/1]-LB[20-150/0.5]

KZFC45-[200-500/0.5]-T[10,20,30,40,50]-P[35-48/1]-LA[20-150/0.5]-Q[20-44/1]-LB[20-150/0.5]

KZFF8-[50-99.5/0.5]-T[5,10,15,20]-P[6-9/1]-LA[4-40/0.5]-Q[5-7/1]-LB[4-40/0.5]

KZFF8-[100-219/0.5]-T[5,10,15,20]-P[6-9/1]-LA[4-40/0.5]-Q[5-7/1]-LB[4-40/0.5]

KZFF10-[50-99.5/0.5]-T[5,10,15,20]-P[8-12/1]-LA[5-50/0.5]-Q[7-9/1]-LB[5-50/0.5]

KZFF10-[100-300/0.5]-T[5,10,15,20]-P[8-12/1]-LA[5-50/0.5]-Q[7-9/1]-LB[5-50/0.5]

KZFF12-[50-99.5/0.5]-T[5,10,15,20]-P[10-13/1]-LA[5-60/0.5]-Q[7-11/1]-LB[5-60/0.5]

KZFF12-[100-300/0.5]-T[5,10,15,20]-P[10-13/1]-LA[5-60/0.5]-Q[7-11/1]-LB[5-60/0.5]

KZFF12A-[50-99.5/0.5]-T[10,15,20,25]-P[12-18/1]-LA[5-60/0.5]-Q[7-11/1]-LB[5-60/0.5]

KZFF12A-[100-300/0.5]-T[10,15,20,25]-P[12-18/1]-LA[5-60/0.5]-Q[7-11/1]-LB[5-60/0.5]

KZFF15-[100-400/0.5]-T[10,15,20,25]-P[12-18/1]-LA[5-75/0.5]-Q[10-14/1]-LB[5-75/0.5]

KZFF17-[100-400/0.5]-T[10,15,20,25]-P[14-18/1]-LA[5-100/0.5]-Q[10-16/1]-LB[5-100/0.5]

KZFF17A-[100-400/0.5]-T[10,15,20,25]-P[14-20/1]-LA[5-100/0.5]-Q[10-16/1]-LB[5-100/0.5]

KZFF20-[100-400/0.5]-T[10,15,20,25]-P[17-23/1]-LA[5-100/0.5]-Q[14-19/1]-LB[5-100/0.5]

KZFF25-[100-500/0.5]-T[10,20,30,40,50]-P[20-28/1]-LA[10-125/0.5]-Q[14-24/1]-LB[10-125/0.5]

KZFF30-[100-500/0.5]-T[10,20,30,40,50]-P[25-33/1]-LA[15-150/0.5]-Q[20-29/1]-LB[15-150/0.5]

KZFF35-[100-500/0.5]-T[10,20,30,40,50]-P[28-38/1]-LA[15-150/0.5]-Q[20-34/1]-LB[15-150/0.5]

KZFF40-[200-500/0.5]-T[10,20,30,40,50]-P[35-47/1]-LA[20-150/0.5]-Q[20-39/1]-LB[20-150/0.5]

KZFF45-[200-500/0.5]-T[10,20,30,40,50]-P[35-48/1]-LA[20-150/0.5]-Q[20-44/1]-LB[20-150/0.5]

KZFN8-[50-99.5/0.5]-T[5,10,15,20]-P[6-9/1]-LA[4-40/0.5]-Q[5-7/1]-LB[4-40/0.5]

KZFN8-[100-219/0.5]-T[5,10,15,20]-P[6-9/1]-LA[4-40/0.5]-Q[5-7/1]-LB[4-40/0.5]

KZFN10-[50-99.5/0.5]-T[5,10,15,20]-P[8-12/1]-LA[5-50/0.5]-Q[7-9/1]-LB[5-50/0.5]

KZFN10-[100-300/0.5]-T[5,10,15,20]-P[8-12/1]-LA[5-50/0.5]-Q[7-9/1]-LB[5-50/0.5]

KZFN12-[50-99.5/0.5]-T[5,10,15,20]-P[10-13/1]-LA[5-60/0.5]-Q[7-11/1]-LB[5-60/0.5]

KZFN12-[100-300/0.5]-T[5,10,15,20]-P[10-13/1]-LA[5-60/0.5]-Q[7-11/1]-LB[5-60/0.5]

KZFN12A-[50-99.5/0.5]-T[10,15,20,25]-P[12-18/1]-LA[5-60/0.5]-Q[7-11/1]-LB[5-60/0.5]

KZFN12A-[100-300/0.5]-T[10,15,20,25]-P[12-18/1]-LA[5-60/0.5]-Q[7-11/1]-LB[5-60/0.5]

KZFN15-[100-400/0.5]-T[10,15,20,25]-P[12-18/1]-LA[5-75/0.5]-Q[10-14/1]-LB[5-75/0.5]

KZFN17-[100-400/0.5]-T[10,15,20,25]-P[14-18/1]-LA[5-100/0.5]-Q[10-16/1]-LB[5-100/0.5]

KZFN17A-[100-400/0.5]-T[10,15,20,25]-P[14-20/1]-LA[5-100/0.5]-Q[10-16/1]-LB[5-100/0.5]

KZFN20-[100-400/0.5]-T[10,15,20,25]-P[17-23/1]-LA[5-100/0.5]-Q[14-19/1]-LB[5-100/0.5]

KZFN25-[100-500/0.5]-T[10,20,30,40,50]-P[20-28/1]-LA[10-125/0.5]-Q[14-24/1]-LB[10-125/0.5]

KZFN30-[100-500/0.5]-T[10,20,30,40,50]-P[25-33/1]-LA[15-150/0.5]-Q[20-29/1]-LB[15-150/0.5]

KZFN35-[100-500/0.5]-T[10,20,30,40,50]-P[28-38/1]-LA[15-150/0.5]-Q[20-34/1]-LB[15-150/0.5]

KZFN40-[200-500/0.5]-T[10,20,30,40,50]-P[35-47/1]-LA[20-150/0.5]-Q[20-39/1]-LB[20-150/0.5]

KZFN45-[200-500/0.5]-T[10,20,30,40,50]-P[35-48/1]-LA[20-150/0.5]-Q[20-44/1]-LB[20-150/0.5]

KZFP8-[50-99.5/0.5]-T[5,10,15,20]-P[6-9/1]-LA[4-40/0.5]-Q[5-7/1]-LB[4-40/0.5]

KZFP8-[100-219/0.5]-T[5,10,15,20]-P[6-9/1]-LA[4-40/0.5]-Q[5-7/1]-LB[4-40/0.5]

KZFP10-[50-99.5/0.5]-T[5,10,15,20]-P[8-12/1]-LA[5-50/0.5]-Q[7-9/1]-LB[5-50/0.5]

KZFP10-[100-300/0.5]-T[5,10,15,20]-P[8-12/1]-LA[5-50/0.5]-Q[7-9/1]-LB[5-50/0.5]

KZFP12-[50-99.5/0.5]-T[5,10,15,20]-P[10-13/1]-LA[5-60/0.5]-Q[7-11/1]-LB[5-60/0.5]

KZFP12-[100-300/0.5]-T[5,10,15,20]-P[10-13/1]-LA[5-60/0.5]-Q[7-11/1]-LB[5-60/0.5]

KZFP12A-[50-99.5/0.5]-T[10,15,20,25]-P[12-18/1]-LA[5-60/0.5]-Q[7-11/1]-LB[5-60/0.5]

KZFP12A-[100-300/0.5]-T[10,15,20,25]-P[12-18/1]-LA[5-60/0.5]-Q[7-11/1]-LB[5-60/0.5]

KZFP15-[100-400/0.5]-T[10,15,20,25]-P[12-18/1]-LA[5-75/0.5]-Q[10-14/1]-LB[5-75/0.5]
