駆動軸　ツバ付タイプ

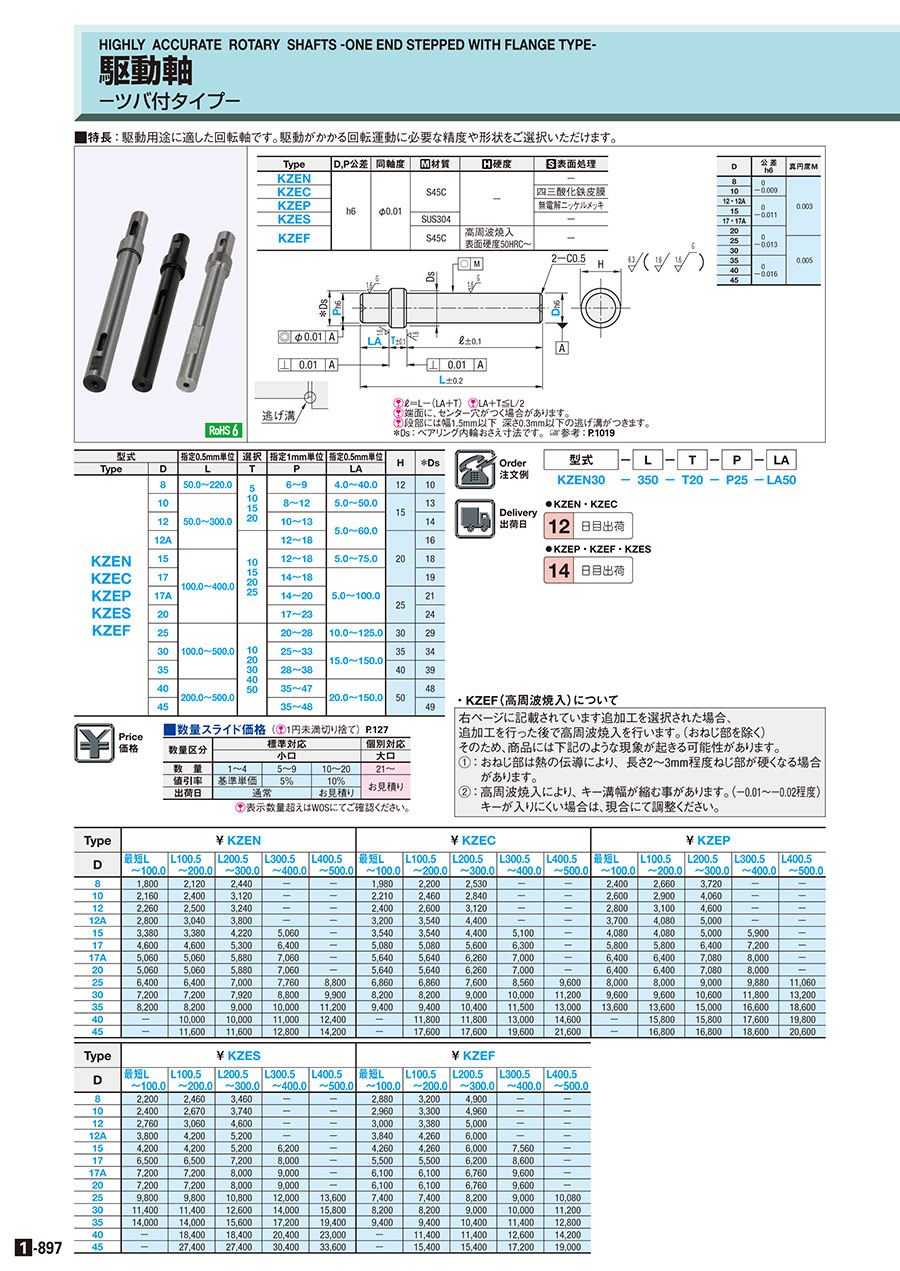

カタログ |P.1-897

平均満足度5.0

この商品のレビューをみる（3件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

駆動軸　両端段付タイプ

4.8

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

駆動軸　ストレートタイプ

4.6

通常出荷日：5 日目～

直角度0.01、同軸度0.01のドライビングシャフト。　ねじ切り、キー溝、平面...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
基本形状
ツバ付
軸公差
h6

ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が85型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

駆動軸　ツバ付タイプ:関連画像

[ ! ]ℓ＝L－（LA＋T）[ ! ]LA＋T≦L/2
[ ! ]端面に、センター穴がつく場合があります。
[ ! ]段部には幅1.5mm以下　深さ0.3mm以下の逃げ溝がつきます。
＊Ds：ベアリング内輪おさえ寸法です。>>参考：こちら

D	公差 h6	真円度 M
8	0 -0.009	0.003
10
12・12A	0 -0.011
15
17・17A
20	0 -0.013
25		0.005
30
35	0 -0.016
40
45

Type	D,P公差	同軸度	[ M ]材質	[ H ]硬度	[ S ]表面処理
KZEN	h6	φ0.01	S45C	−	−
KZEC					四三酸化鉄皮膜
KZEP					無電解ニッケルメッキ
KZES			SUS304		−
KZEF			S45C	高周波焼入	−
KZEF			S45C	表面硬度50HRC〜	−

規格表

型式	−	L	−	T	−	P	−	LA
KZEN30	−	350	−	T20	−	P25	−	LA50

型式		指定0.5mm単位	選択	指定1mm単位	指定0.5mm単位	H	＊Ds
Type	D	L	T	P	LA	H	＊Ds
KZEN KZEC KZEP KZES KZEF	8	50.0～220.0	5 10 15 20	6〜9	4.0〜40.0	12	10
	10	50.0～300.0		8〜12	5.0〜50.0	15	13
	12			10〜13	5.0〜60.0	15	14
	12A		10 15 20 25	12〜18	5.0〜60.0	20	16
	15	100.0〜400.0		12〜18	5.0〜75.0		18
	17			14〜18	5.0〜100.0		19
	17A			14〜20		25	21
	20			17〜23		25	24
	25	100.0〜500.0	10 20 30 40 50	20〜28	10.0〜125.0	30	29
	30			25〜33	15.0〜150.0	35	34
	35			28〜38	15.0〜150.0	40	39
	40	200.0〜500.0		35〜47	20.0〜150.0	50	48
	45	200.0〜500.0		35〜48	20.0〜150.0	50	49

[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

追加工

型式	−	L	−	T	−	P	−	LA	−	（MA・NA・KA・TA・SA・WA…etc.）
KZEF30	−	300	−	T20	−	P30	−	LA60	−	MMA30 － MMB30 － KA0 － HA50 － KB0 － HB50

Alterations

Code

Spec.

￥/1Code

左端

右端

おねじ加工

MA
MSA
MMA

MB
MSB
MMB

軸端におねじを追加工します。ねじ部長さを指定。（Codeで並目、細目、精度が異なります。）
指定方法 MA15－MSB15　指定1mm単位　5≦ねじ部長さ≦M×5、LA－2

Code		ねじ精度
左端	右端	ねじ精度
MA	MB	並目	JIS 6h（2級）
MSA	MSB	細目（並級）	JIS 6h（2級）
MMA	MMB	細目（精級）	JIS 4h（1級）

[ ! ]D,P＝Mの時、指定可。

M（並目）	ピッチ	M（細目）	ピッチ	M（細目）	ピッチ
M6	1.0	M6	0.75	M25	1.5
M8	1.25	M8	0.75	M30	1.5
M10	1.5	M10	0.75	M35	1.5
M12	1.75	M12	1.0	M40	1.5
M20	2.5	M15	1.0	M45	1.5
M24	3	M17	1.0
M30	3.5	M20	1.0
M36	4

並目

細目

M6～M12
250

M6～M20
300

M20～M36
500

M25～M45
600

めねじ加工

軸端にめねじを追加工します。ねじ径を選択。
指定方法 NA5－NB5　[ ! ]NA,NB≦D（P）－4

NA（並目）NB（並目）
選択

M3 M4 M5 M6 M8
M10 M12 M16 M20
M24

M3～M16
300

M20～M24
450

キ－溝加工

KB
KC

キー溝を追加工します。キー溝位置、キー溝長さ指定。
指定方法 KA10－HA30－KB100－HB50
KA,HA,KB,HB,KC,HC＝指定1mm単位
[ ! ]3≦HA,HB,HC≦100
[ ! ]キ－溝詳細 >>こちら
[ ! ]複数のキー溝を併用した場合、最大0.2°のズレが生じます。
[ ! ]キー溝位置は、ツバ部より2mm以上離してください。

D8～D17
200

D20～D45
400

キー溝加工＋平面取り加工

ZB
ZC

キー溝を基準とし、任意の角度位置に平面取りを追加工します。キー溝位置、キー溝長さ、平面取り角度を指定。
指定方法 ZA40－HA20－AA90
ZA,HA,ZB,HB,ZC,HC,ZD,HD＝指定1mm単位　AA,AB,AC,AD＝指定30°単位　30°≦AA,AB,AC,AD≦330°
[ ! ]3≦HA,HB,HC,HD≦100　[ ! ]キー溝詳細 >>こちら　[ ! ]キー溝位置は、ツバ部より2mm以上離してください。

・指定コ－ド

キー溝位置指定	キー溝幅指定	角度指定
キー溝位置指定	キー溝幅指定	30°単位
ZA	HA	AA
ZB	HB	AB
ZC	HC	AC

D・P	6～17	18～40	41～48
H	1	2	3

[ ! ]平面取りの長さは、キー溝長さと同じになります。
[ ! ]キー溝と平面取り角度は最大で、0.2°のズレが生じます。

600

止め輪溝加工

止め輪溝を追加工します。止め輪溝位置を指定。
指定方法 TA10－TB100
TA,TB＝指定1mm単位　[ ! ]4≦TA≦LA－3
[ ! ]止め輪が付属されます。
[ ! ]止め輪溝寸法 >>こちら

[ NG ]P＝27,31,33,34,36～39,
41～44,46～48は製作不可。

P,D≦8：E型止め輪 P≧9 D≧10：C型止め輪

駆動軸			止め輪
[ M ]材質	[ H ]硬度	[ S ]表面処理	[ M ]材質
S45C	－	－	ばね用鋼
		四三酸化鉄皮膜	ばね用鋼
		無電解ニッケルメッキ	SUS304－CSP
SUS304		－	SUS304－CSP
S45C	表面50HRC～	－	ばね用鋼

D8～D17
300

D20～D45
450

スパナ溝加工

SA
SH

スパナ溝を追加工します。スパナ溝位置を指定。
指定方法 SA5－SB10－SH　SA,SB＝指定1mm単位　SA,SB≧0　SA≦LA－ℓ,SB≦L－LA－T－ℓ
[ ! ]SHは長さの指定は不要です。ツバ部にスパナ溝を加工します。（ℓ＝h）

D	8	10	12	15	17	20	25	30	35	40	45
W	7	8	10	13	14	17	22	27	30	36	38
ℓ	8		10					15		20

P	6	7	8～10	11～13	14～15	16～18	19～21	22～25	26～28	29～31	32～37	38～41	42～45	46～48
W₁	5	5.5	7	10	13	14	17	19	22	27	30	36	38	41
ℓ	8			10					15			20

400

角度指定2面取り加工

基準面0°の他に任意の角度位置に平面取りを追加工します。
平面取り位置と平面取り長さ・角度を指定。0°指定の場合、平面取りは1ケ所になります。
指定方法 WA15－GA10－AA0
WA,WB,GA,GB＝指定1mm単位　AA,AB＝指定30°単位　0°≦AA,AB≦330°

・指定コ－ド

平面取り位置指定	平面取り幅指定	角度指定
平面取り位置指定	平面取り幅指定	30°単位
WA	GA	AA
WB	GB	AB

D・P	6～17	18～40	41～48
H	1	2	3

500

公差変更

DJ（js6）
DK（k6）

D寸部の公差をjs6、k6に変更します。
指定方法 DJ or DK

500

・KZEF（高周波焼入）について

上に記載されています追加工を選択された場合、
追加工を行った後で高周波焼入を行います。（おねじ部を除く）
そのため、商品には下記のような現象が起きる可能性があります。
①：おねじ部は熱の伝導により、長さ2～3mm程度ねじ部が硬くなる場合
があります。
②：高周波焼入により、キー溝幅が縮む事があります。（－0.01～－0.02程度）
キーが入りにくい場合は、現合にて調整ください。

上記以外の追加工をご希望場合はカタログ規格外品サービスにて製作可否を含めお見積ください。

型番リスト

表示件数

型番

KZEC8-[50-99.5/0.5]-T[5,10,15,20]-P[6-9/1]-LA[4-40/0.5]

KZEC8-[100-219/0.5]-T[5,10,15,20]-P[6-9/1]-LA[4-40/0.5]

KZEC10-[50-99.5/0.5]-T[5,10,15,20]-P[8-12/1]-LA[5-50/0.5]

KZEC10-[100-300/0.5]-T[5,10,15,20]-P[8-12/1]-LA[5-50/0.5]

KZEC12-[50-99.5/0.5]-T[5,10,15,20]-P[10-13/1]-LA[5-60/0.5]

KZEC12-[100-300/0.5]-T[5,10,15,20]-P[10-13/1]-LA[5-60/0.5]

KZEC12A-[50-99.5/0.5]-T[10,15,20,25]-P[12-18/1]-LA[5-60/0.5]

KZEC12A-[100-300/0.5]-T[10,15,20,25]-P[12-18/1]-LA[5-60/0.5]

KZEC15-[100-400/0.5]-T[10,15,20,25]-P[12-18/1]-LA[5-75/0.5]

KZEC17-[100-400/0.5]-T[10,15,20,25]-P[14-18/1]-LA[5-100/0.5]

KZEC17A-[100-400/0.5]-T[10,15,20,25]-P[14-20/1]-LA[5-100/0.5]

KZEC20-[100-400/0.5]-T[10,15,20,25]-P[17-23/1]-LA[5-100/0.5]

KZEC25-[100-500/0.5]-T[10,20,30,40,50]-P[20-28/1]-LA[10-125/0.5]

KZEC30-[100-500/0.5]-T[10,20,30,40,50]-P[25-33/1]-LA[15-150/0.5]

KZEC35-[100-500/0.5]-T[10,20,30,40,50]-P[28-38/1]-LA[15-150/0.5]

KZEC40-[200-500/0.5]-T[10,20,30,40,50]-P[35-47/1]-LA[20-150/0.5]

KZEC45-[200-500/0.5]-T[10,20,30,40,50]-P[35-48/1]-LA[20-150/0.5]

KZEF8-[50-99.5/0.5]-T[5,10,15,20]-P[6-9/1]-LA[4-40/0.5]

KZEF8-[100-219/0.5]-T[5,10,15,20]-P[6-9/1]-LA[4-40/0.5]

KZEF10-[50-99.5/0.5]-T[5,10,15,20]-P[8-12/1]-LA[5-50/0.5]

KZEF10-[100-300/0.5]-T[5,10,15,20]-P[8-12/1]-LA[5-50/0.5]

KZEF12-[50-99.5/0.5]-T[5,10,15,20]-P[10-13/1]-LA[5-60/0.5]

KZEF12-[100-300/0.5]-T[5,10,15,20]-P[10-13/1]-LA[5-60/0.5]

KZEF12A-[50-99.5/0.5]-T[10,15,20,25]-P[12-18/1]-LA[5-60/0.5]

KZEF12A-[100-300/0.5]-T[10,15,20,25]-P[12-18/1]-LA[5-60/0.5]

KZEF15-[100-400/0.5]-T[10,15,20,25]-P[12-18/1]-LA[5-75/0.5]

KZEF17-[100-400/0.5]-T[10,15,20,25]-P[14-18/1]-LA[5-100/0.5]

KZEF17A-[100-400/0.5]-T[10,15,20,25]-P[14-20/1]-LA[5-100/0.5]

KZEF20-[100-400/0.5]-T[10,15,20,25]-P[17-23/1]-LA[5-100/0.5]

KZEF25-[100-500/0.5]-T[10,20,30,40,50]-P[20-28/1]-LA[10-125/0.5]

KZEF30-[100-500/0.5]-T[10,20,30,40,50]-P[25-33/1]-LA[15-150/0.5]

KZEF35-[100-500/0.5]-T[10,20,30,40,50]-P[28-38/1]-LA[15-150/0.5]

KZEF40-[200-500/0.5]-T[10,20,30,40,50]-P[35-47/1]-LA[20-150/0.5]

KZEF45-[200-500/0.5]-T[10,20,30,40,50]-P[35-48/1]-LA[20-150/0.5]

KZEN8-[50-99.5/0.5]-T[5,10,15,20]-P[6-9/1]-LA[4-40/0.5]

KZEN8-[100-219/0.5]-T[5,10,15,20]-P[6-9/1]-LA[4-40/0.5]

KZEN10-[50-99.5/0.5]-T[5,10,15,20]-P[8-12/1]-LA[5-50/0.5]

KZEN10-[100-300/0.5]-T[5,10,15,20]-P[8-12/1]-LA[5-50/0.5]

KZEN12-[50-99.5/0.5]-T[5,10,15,20]-P[10-13/1]-LA[5-60/0.5]

KZEN12-[100-300/0.5]-T[5,10,15,20]-P[10-13/1]-LA[5-60/0.5]

KZEN12A-[50-99.5/0.5]-T[10,15,20,25]-P[12-18/1]-LA[5-60/0.5]

KZEN12A-[100-300/0.5]-T[10,15,20,25]-P[12-18/1]-LA[5-60/0.5]

KZEN15-[100-400/0.5]-T[10,15,20,25]-P[12-18/1]-LA[5-75/0.5]

KZEN17-[100-400/0.5]-T[10,15,20,25]-P[14-18/1]-LA[5-100/0.5]

KZEN17A-[100-400/0.5]-T[10,15,20,25]-P[14-20/1]-LA[5-100/0.5]

KZEN20-[100-400/0.5]-T[10,15,20,25]-P[17-23/1]-LA[5-100/0.5]

KZEN25-[100-500/0.5]-T[10,20,30,40,50]-P[20-28/1]-LA[10-125/0.5]

KZEN30-[100-500/0.5]-T[10,20,30,40,50]-P[25-33/1]-LA[15-150/0.5]

KZEN35-[100-500/0.5]-T[10,20,30,40,50]-P[28-38/1]-LA[15-150/0.5]

KZEN40-[200-500/0.5]-T[10,20,30,40,50]-P[35-47/1]-LA[20-150/0.5]

KZEN45-[200-500/0.5]-T[10,20,30,40,50]-P[35-48/1]-LA[20-150/0.5]

KZEP8-[50-99.5/0.5]-T[5,10,15,20]-P[6-9/1]-LA[4-40/0.5]

KZEP8-[100-219/0.5]-T[5,10,15,20]-P[6-9/1]-LA[4-40/0.5]

KZEP10-[50-99.5/0.5]-T[5,10,15,20]-P[8-12/1]-LA[5-50/0.5]

KZEP10-[100-300/0.5]-T[5,10,15,20]-P[8-12/1]-LA[5-50/0.5]

KZEP12-[50-99.5/0.5]-T[5,10,15,20]-P[10-13/1]-LA[5-60/0.5]

KZEP12-[100-300/0.5]-T[5,10,15,20]-P[10-13/1]-LA[5-60/0.5]

KZEP12A-[50-99.5/0.5]-T[10,15,20,25]-P[12-18/1]-LA[5-60/0.5]

KZEP12A-[100-300/0.5]-T[10,15,20,25]-P[12-18/1]-LA[5-60/0.5]

KZEP15-[100-400/0.5]-T[10,15,20,25]-P[12-18/1]-LA[5-75/0.5]

材質

硬度

表面処理

軸径D

(mm)

(φ)

(mm)

RoHS?

最小発注数量

S45C	焼入なし	[表面処理あり] 四三酸化鉄皮膜	8	10	50 ～ 99.5	4 ～ 40	6 ～ 9	5 ～ 20	10	1個
S45C	焼入なし	[表面処理あり] 四三酸化鉄皮膜	8	10	100 ～ 219	4 ～ 40	6 ～ 9	5 ～ 20	10	1個
S45C	焼入なし	[表面処理あり] 四三酸化鉄皮膜	10	13	50 ～ 99.5	5 ～ 50	8 ～ 12	5 ～ 20	10	1個
S45C	焼入なし	[表面処理あり] 四三酸化鉄皮膜	10	13	100 ～ 300	5 ～ 50	8 ～ 12	5 ～ 20	10	1個
S45C	焼入なし	[表面処理あり] 四三酸化鉄皮膜	12	14	50 ～ 99.5	5 ～ 60	10 ～ 13	5 ～ 20	10	1個
S45C	焼入なし	[表面処理あり] 四三酸化鉄皮膜	12	14	100 ～ 300	5 ～ 60	10 ～ 13	5 ～ 20	10	1個
S45C	焼入なし	[表面処理あり] 四三酸化鉄皮膜	12A	16	50 ～ 99.5	5 ～ 60	12 ～ 18	10 ～ 25	10	1個
S45C	焼入なし	[表面処理あり] 四三酸化鉄皮膜	12A	16	100 ～ 300	5 ～ 60	12 ～ 18	10 ～ 25	10	1個
S45C	焼入なし	[表面処理あり] 四三酸化鉄皮膜	15	18	100 ～ 400	5 ～ 75	12 ～ 18	10 ～ 25	10	1個
S45C	焼入なし	[表面処理あり] 四三酸化鉄皮膜	17	19	100 ～ 400	5 ～ 100	14 ～ 18	10 ～ 25	10	1個
S45C	焼入なし	[表面処理あり] 四三酸化鉄皮膜	17A	21	100 ～ 400	5 ～ 100	14 ～ 20	10 ～ 25	10	1個
S45C	焼入なし	[表面処理あり] 四三酸化鉄皮膜	20	24	100 ～ 400	5 ～ 100	17 ～ 23	10 ～ 25	10	1個
S45C	焼入なし	[表面処理あり] 四三酸化鉄皮膜	25	29	100 ～ 500	10 ～ 125	20 ～ 28	10 ～ 50	10	1個
S45C	焼入なし	[表面処理あり] 四三酸化鉄皮膜	30	34	100 ～ 500	15 ～ 150	25 ～ 33	10 ～ 50	10	1個
S45C	焼入なし	[表面処理あり] 四三酸化鉄皮膜	35	39	100 ～ 500	15 ～ 150	28 ～ 38	10 ～ 50	10	1個
S45C	焼入なし	[表面処理あり] 四三酸化鉄皮膜	40	48	200 ～ 500	20 ～ 150	35 ～ 47	10 ～ 50	10	1個
S45C	焼入なし	[表面処理あり] 四三酸化鉄皮膜	45	49	200 ～ 500	20 ～ 150	35 ～ 48	10 ～ 50	10	1個
S45C	[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	8	10	50 ～ 99.5	4 ～ 40	6 ～ 9	5 ～ 20	10	1個
S45C	[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	8	10	100 ～ 219	4 ～ 40	6 ～ 9	5 ～ 20	10	1個
S45C	[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	10	13	50 ～ 99.5	5 ～ 50	8 ～ 12	5 ～ 20	10	1個
S45C	[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	10	13	100 ～ 300	5 ～ 50	8 ～ 12	5 ～ 20	10	1個
S45C	[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	12	14	50 ～ 99.5	5 ～ 60	10 ～ 13	5 ～ 20	10	1個
S45C	[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	12	14	100 ～ 300	5 ～ 60	10 ～ 13	5 ～ 20	10	1個
S45C	[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	12A	16	50 ～ 99.5	5 ～ 60	12 ～ 18	10 ～ 25	10	1個
S45C	[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	12A	16	100 ～ 300	5 ～ 60	12 ～ 18	10 ～ 25	10	1個
S45C	[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	15	18	100 ～ 400	5 ～ 75	12 ～ 18	10 ～ 25	10	1個
S45C	[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	17	19	100 ～ 400	5 ～ 100	14 ～ 18	10 ～ 25	10	1個
S45C	[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	17A	21	100 ～ 400	5 ～ 100	14 ～ 20	10 ～ 25	10	1個
S45C	[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	20	24	100 ～ 400	5 ～ 100	17 ～ 23	10 ～ 25	10	1個
S45C	[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	25	29	100 ～ 500	10 ～ 125	20 ～ 28	10 ～ 50	10	1個
S45C	[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	30	34	100 ～ 500	15 ～ 150	25 ～ 33	10 ～ 50	10	1個
S45C	[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	35	39	100 ～ 500	15 ～ 150	28 ～ 38	10 ～ 50	10	1個
S45C	[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	40	48	200 ～ 500	20 ～ 150	35 ～ 47	10 ～ 50	10	1個
S45C	[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	45	49	200 ～ 500	20 ～ 150	35 ～ 48	10 ～ 50	10	1個
S45C	焼入なし	表面処理なし	8	10	50 ～ 99.5	4 ～ 40	6 ～ 9	5 ～ 20	10	1個
S45C	焼入なし	表面処理なし	8	10	100 ～ 219	4 ～ 40	6 ～ 9	5 ～ 20	10	1個
S45C	焼入なし	表面処理なし	10	13	50 ～ 99.5	5 ～ 50	8 ～ 12	5 ～ 20	10	1個
S45C	焼入なし	表面処理なし	10	13	100 ～ 300	5 ～ 50	8 ～ 12	5 ～ 20	10	1個
S45C	焼入なし	表面処理なし	12	14	50 ～ 99.5	5 ～ 60	10 ～ 13	5 ～ 20	10	1個
S45C	焼入なし	表面処理なし	12	14	100 ～ 300	5 ～ 60	10 ～ 13	5 ～ 20	10	1個
S45C	焼入なし	表面処理なし	12A	16	50 ～ 99.5	5 ～ 60	12 ～ 18	10 ～ 25	10	1個
S45C	焼入なし	表面処理なし	12A	16	100 ～ 300	5 ～ 60	12 ～ 18	10 ～ 25	10	1個
S45C	焼入なし	表面処理なし	15	18	100 ～ 400	5 ～ 75	12 ～ 18	10 ～ 25	10	1個
S45C	焼入なし	表面処理なし	17	19	100 ～ 400	5 ～ 100	14 ～ 18	10 ～ 25	10	1個
S45C	焼入なし	表面処理なし	17A	21	100 ～ 400	5 ～ 100	14 ～ 20	10 ～ 25	10	1個
S45C	焼入なし	表面処理なし	20	24	100 ～ 400	5 ～ 100	17 ～ 23	10 ～ 25	10	1個
S45C	焼入なし	表面処理なし	25	29	100 ～ 500	10 ～ 125	20 ～ 28	10 ～ 50	10	1個
S45C	焼入なし	表面処理なし	30	34	100 ～ 500	15 ～ 150	25 ～ 33	10 ～ 50	10	1個
S45C	焼入なし	表面処理なし	35	39	100 ～ 500	15 ～ 150	28 ～ 38	10 ～ 50	10	1個
S45C	焼入なし	表面処理なし	40	48	200 ～ 500	20 ～ 150	35 ～ 47	10 ～ 50	10	1個
S45C	焼入なし	表面処理なし	45	49	200 ～ 500	20 ～ 150	35 ～ 48	10 ～ 50	10	1個
S45C	焼入なし	[表面処理あり] 無電解ニッケルメッキ	8	10	50 ～ 99.5	4 ～ 40	6 ～ 9	5 ～ 20	10	1個
S45C	焼入なし	[表面処理あり] 無電解ニッケルメッキ	8	10	100 ～ 219	4 ～ 40	6 ～ 9	5 ～ 20	10	1個
S45C	焼入なし	[表面処理あり] 無電解ニッケルメッキ	10	13	50 ～ 99.5	5 ～ 50	8 ～ 12	5 ～ 20	10	1個
S45C	焼入なし	[表面処理あり] 無電解ニッケルメッキ	10	13	100 ～ 300	5 ～ 50	8 ～ 12	5 ～ 20	10	1個
S45C	焼入なし	[表面処理あり] 無電解ニッケルメッキ	12	14	50 ～ 99.5	5 ～ 60	10 ～ 13	5 ～ 20	10	1個
S45C	焼入なし	[表面処理あり] 無電解ニッケルメッキ	12	14	100 ～ 300	5 ～ 60	10 ～ 13	5 ～ 20	10	1個
S45C	焼入なし	[表面処理あり] 無電解ニッケルメッキ	12A	16	50 ～ 99.5	5 ～ 60	12 ～ 18	10 ～ 25	10	1個
S45C	焼入なし	[表面処理あり] 無電解ニッケルメッキ	12A	16	100 ～ 300	5 ～ 60	12 ～ 18	10 ～ 25	10	1個
S45C	焼入なし	[表面処理あり] 無電解ニッケルメッキ	15	18	100 ～ 400	5 ～ 75	12 ～ 18	10 ～ 25	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	16日目	-
- ( - )	16日目	-
- ( - )	16日目	-
- ( - )	16日目	-
- ( - )	16日目	-
- ( - )	16日目	-
- ( - )	16日目	-
- ( - )	16日目	-
- ( - )	16日目	-
- ( - )	16日目	-
- ( - )	16日目	-
- ( - )	16日目	-
- ( - )	16日目	-
- ( - )	16日目	-
- ( - )	16日目	-
- ( - )	16日目	-
- ( - )	16日目	-
- ( - )	18日目	-
- ( - )	18日目	-
- ( - )	18日目	-
- ( - )	18日目	-
- ( - )	18日目	-
- ( - )	18日目	-
- ( - )	18日目	-
- ( - )	18日目	-
- ( - )	18日目	-
- ( - )	18日目	-
- ( - )	18日目	-
- ( - )	18日目	-
- ( - )	18日目	-
- ( - )	18日目	-
- ( - )	18日目	-
- ( - )	18日目	-
- ( - )	18日目	-
- ( - )	16日目	-
- ( - )	16日目	-
- ( - )	16日目	-
- ( - )	16日目	-
- ( - )	16日目	-
- ( - )	16日目	-
- ( - )	16日目	-
- ( - )	16日目	-
- ( - )	16日目	-
- ( - )	16日目	-
- ( - )	16日目	-
- ( - )	16日目	-
- ( - )	16日目	-
- ( - )	16日目	-
- ( - )	16日目	-
- ( - )	16日目	-
- ( - )	16日目	-
- ( - )	18日目	SL-KZEP8
- ( - )	18日目	SL-KZEP8
- ( - )	18日目	SL-KZEP10
- ( - )	18日目	SL-KZEP10
- ( - )	18日目	SL-KZEP12
- ( - )	18日目	SL-KZEP12
- ( - )	18日目	SL-KZEP12A
- ( - )	18日目	SL-KZEP12A
- ( - )	18日目	SL-KZEP15

基本情報
納期・価格
概要・仕様

基本情報

直角度0.01、同軸度0.01のドライビングシャフト。　ねじ切り、キー溝、平面取りの追加工も豊富にラインナップ。

ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Type	￥ KZEN					￥ KZEC					￥ KZEP
D	最短L 〜100.0	L100.5 ～200.0	L200.5 ～300.0	L300.5 ～400.0	L400.5 ～500.0	最短L 〜100.0	L100.5 ～200.0	L200.5 ～300.0	L300.5 ～400.0	L400.5 ～500.0	最短L 〜100.0	L100.5 ～200.0	L200.5 ～300.0	L300.5 ～400.0	L400.5 ～500.0
8	1,890	2,230	2,560	－	－	2,080	2,310	2,660	－	－	2,520	2,790	3,910	－	－
10	2,270	2,520	3,280	－	－	2,320	2,580	2,980	－	－	2,730	3,050	4,260	－	－
12	2,370	2,630	3,400	－	－	2,520	2,730	3,280	－	－	2,940	3,260	4,830	－	－
12A	2,940	3,190	3,990	－	－	3,360	3,720	4,620	－	－	3,890	4,280	5,250	－	－
15	3,550	3,550	4,430	5,310	－	3,720	3,720	4,620	5,360	－	4,280	4,280	5,250	6,200	－
17	4,830	4,830	5,570	6,720	－	5,330	5,330	5,880	6,620	－	6,090	6,090	6,720	7,560	－
17A	5,310	5,310	6,170	7,410	－	5,920	5,920	6,570	7,350	－	6,720	6,720	7,430	8,400	－
20	5,310	5,310	6,170	7,410	－	5,920	5,920	6,570	7,350	－	6,720	6,720	7,430	8,400	－
25	6,720	6,720	7,350	8,150	9,240	7,200	7,200	7,980	8,990	10,080	8,400	8,400	9,450	10,370	11,610
30	7,560	7,560	8,320	9,240	10,400	8,610	8,610	9,450	10,500	11,760	10,080	10,080	11,130	12,390	13,860
35	8,610	8,610	9,450	10,500	11,760	9,870	9,870	10,920	12,080	13,650	14,280	14,280	15,750	17,430	19,530
40	－	10,500	10,500	11,550	13,020	－	12,390	12,390	13,650	15,330	－	16,590	16,590	18,480	20,790
45	－	12,180	12,180	13,440	14,910	－	18,480	18,480	20,580	22,680	－	17,640	17,640	19,530	21,630

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Type	￥ KZES					￥ KZEF
D	最短L 〜100.0	L100.5 ～200.0	L200.5 ～300.0	L300.5 ～400.0	L400.5 ～500.0	最短L 〜100.0	L100.5 ～200.0	L200.5 ～300.0	L300.5 ～400.0	L400.5 ～500.0
8	2,310	2,580	3,630	－	－	3,020	3,360	5,150	－	－
10	2,520	2,800	3,930	－	－	3,110	3,470	5,210	－	－
12	2,900	3,210	4,830	－	－	3,150	3,550	5,250	－	－
12A	3,990	4,410	5,460	－	－	4,030	4,470	6,300	－	－
15	4,410	4,410	5,460	6,510	－	4,470	4,470	6,300	7,940	－
17	6,830	6,830	7,560	8,400	－	5,780	5,780	6,510	9,030	－
17A	7,560	7,560	8,400	9,450	－	6,410	6,410	7,100	10,080	－
20	7,560	7,560	8,400	9,450	－	6,410	6,410	7,100	10,080	－
25	10,290	10,290	11,340	12,600	14,280	7,770	7,770	8,610	9,450	10,580
30	11,970	11,970	13,230	14,700	16,590	8,610	8,610	9,450	10,500	11,760
35	14,700	14,700	16,380	18,060	20,370	9,870	9,870	10,920	11,970	13,440
40	－	19,320	19,320	21,420	24,150	－	11,970	11,970	13,230	14,910
45	－	28,770	28,770	31,920	35,280	－	16,170	16,170	18,060	19,950

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数　量	1〜4	5〜9	10〜20	21～
値引率	基準単価	5％	10％	お見積り
出荷日	通常		お見積り	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●KZEN・KZEC

日目出荷

●KZEP・KZEF・KZES

日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■駆動軸の選定について
駆動軸は基本形状とサイズを規格表で選定し、追加工でねじ加工、キー溝加工等必要な加工を選定していく商品です。

＜型式選定例＞
・選定加工：おねじ2ケ所（細目精級）、キー溝2ケ所

駆動軸　ツバ付タイプ:関連画像

＜価格算出例＞
本体基準単価9,000円＋おねじ（細目）加工600円×2＋キー溝加工400円×2
＝合計金額 11,000円

〈使用例〉

駆動軸　ツバ付タイプ:関連画像

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
駆動軸　ストレートタイプ
ストレートタイプのドライビングシャフトです。
ミスミ
駆動軸　片端段付タイプ
片端段付タイプのドライビングシャフトです。
ミスミ
駆動軸　両端段付タイプ
両端段付タイプのドライビングシャフトです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

駆動軸　ツバ付タイプのレビュー

5平均満足度：5.03件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

駆動軸

満足度：5.02016/06/22

いつも同じような図面を描いていましたが、品番で管理できて便利です。何本か利用しましたが、問題が起きたことはありません。

4人が参考にしています。

駆動軸

満足度：5.02021/07/29

ねじ切り、キー溝、平面取りの追加工も豊富にラインナップされているので便利に使っています。品質も申し分ありません。

0人が参考にしています。

駆動軸

満足度：5.02020/03/29

図面作成の際、時間がかかっていた寸法や交差を指示する必要がなくなり、設計時間の短縮が図れています。品質的にも今のところ...もっと読む

0人が参考にしています。

3件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品駆動軸　ツバ付タイプ	駆動軸ツバ付１段タイプ	【クリーン洗浄品】駆動軸　ツバ付タイプ	【クリーン洗浄品】駆動軸ツバ付１段タイプ	【クリーン洗浄品】駆動軸　片端段付タイプ	【クリーン洗浄品】駆動軸　両端段付タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	16日目〜	16日目〜	17日目〜	17日目〜	17日目	17日目
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	該当なし	該当なし	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄
基本形状	ツバ付	ツバ付片端段付	ツバ付	ツバ付片端段付	片端段付	両端段付
軸公差	h6	h6	h6	h6	h6	h6
