駆動軸 片端段付タイプ
- 通常単価(税別)
- -
- 税込単価
- -
直角度0.01、同軸度0.01のドライビングシャフト。 ねじ切り、キー溝、平面...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 該当なし
- 基本形状
- 片端段付
- 材質
- S45C
ご注意
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

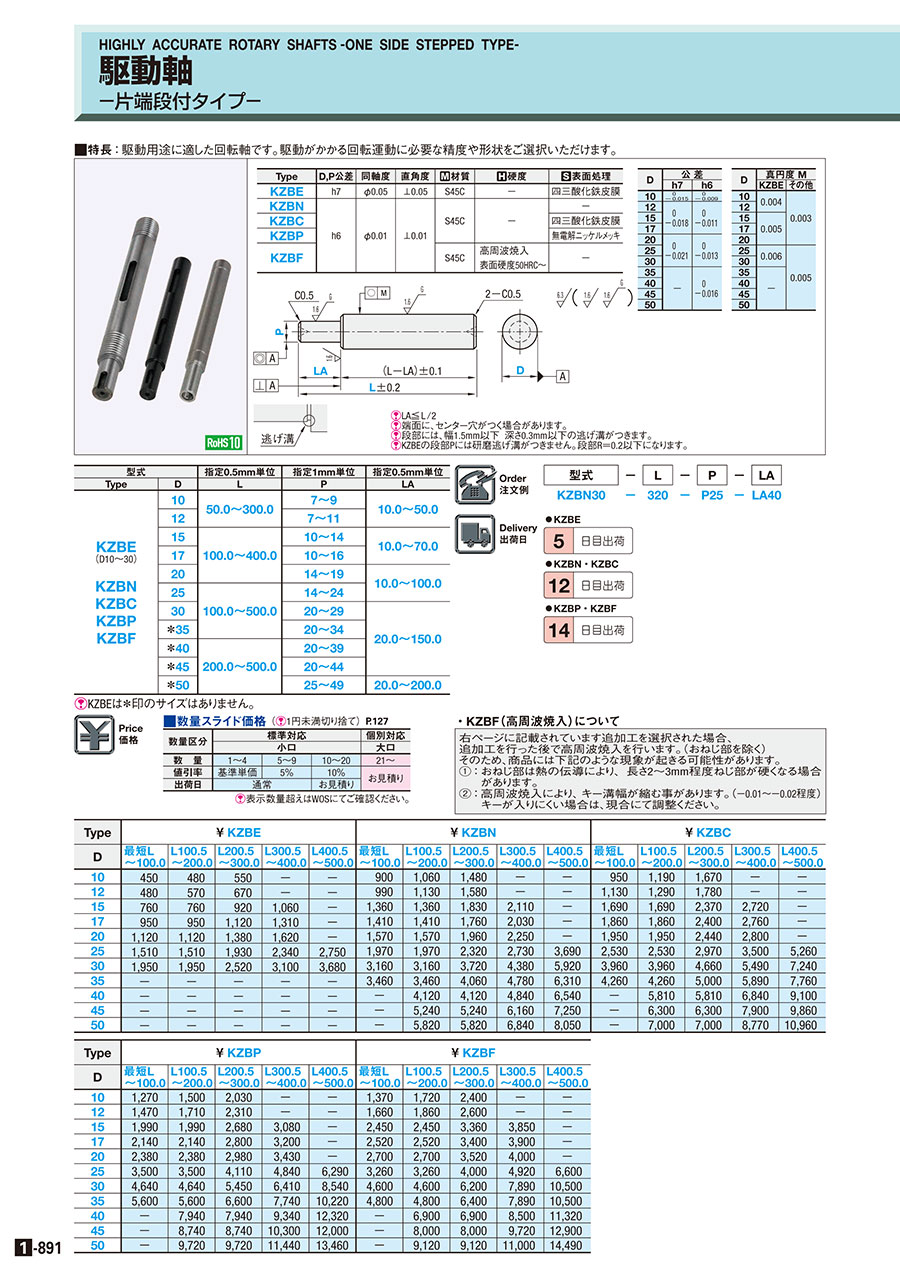

外形図・規格表
外形図
[ ! ]LA≦L/2
[ ! ]端面に、センター穴がつく場合があります。
[ ! ]段部には、幅1.5mm以下 深さ0.3mm以下の逃げ溝がつきます。
[ ! ]KZBEの段部Pには研磨逃げ溝がつきません。段部R＝0.2以下になります。
| D | 公 差 | |
| h7 | h6 | |
| 10 | 0 -0.015 | 0 -0.009 |
| 12 | 0 -0.018 | 0 -0.011 |
| 15 | ||
| 17 | ||
| 20 | 0 -0.021 | 0 -0.013 |
| 25 | ||
| 30 | ||
| 35 | - | 0 -0.016 |
| 40 | ||
| 45 | ||
| 50 | ||
| D | 真円度 M | |
| KZBE | その他 | |
| 10 | 0.004 | 0.003 |
| 12 | ||
| 15 | 0.005 | |
| 17 | ||
| 20 | ||
| 25 | 0.006 | 0.005 |
| 30 | ||
| 35 | - | |
| 40 | ||
| 45 | ||
| 50 | ||
| Type | D,P公差 | 同軸度 | 直角度 | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 |
| KZBE | h7 | φ0.05 | ⊥0.05 | S45C | − | 四三酸化鉄皮膜 |
| KZBN | h6 | φ0.01 | ⊥0.01 | S45C | − | − |
| KZBC | 四三酸化鉄皮膜 | |||||
| KZBP | 無電解ニッケルメッキ | |||||
| KZBF | S45C | 高周波焼入 | − | |||
| 表面硬度50HRC〜 |
規格表
| 型式 | − | L | − | P | − | LA |
| KZBN30 | − | 320 | − | P25 | − | LA40 |
| 型式 | 指定0.5mm単位 | 指定1mm単位 | 指定0.5mm単位 | |
| Type | D | L | P | LA |
| KZBE (D10〜30) KZBN KZBC KZBP KZBF | 10 | 50.0〜300.0 | 7〜9 | 10.0〜50.0 |
| 12 | 7〜11 | |||
| 15 | 100.0〜400.0 | 10〜14 | 10.0〜70.0 | |
| 17 | 10〜16 | |||
| 20 | 14〜19 | 10.0〜100.0 | ||
| 25 | 100.0〜500.0 | 14〜24 | ||
| 30 | 20〜29 | 20.0〜150.0 | ||
| ＊35 | 20〜34 | |||
| ＊40 | 200.0〜500.0 | 20〜39 | ||
| ＊45 | 20〜44 | |||
| ＊50 | 25〜49 | 20.0〜200.0 | ||
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
追加工
| 型式 | − | L | − | P | − | LA | − | （MA・NA・KA・TA・SA・WA…etc.） |
| KZBN40 | − | 300 | − | P30 | − | LA100 | − | MSA15 － MSD20 － MSB20 － KA5 － HA20 － KB25 － HB30 － KC65 － HC30 |
| Alterations | Code | Spec. | ￥/1Code | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 左端 | 右端 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
おねじ加工  | MA MSA MMA MD MSD MMD | MB MSB MMB | 軸端におねじを追加工します。ねじ部長さを指定。（Codeで並目、細目、精度が異なります。）
[ ! ]D,P＝Mの時、指定可。
| 並目 | 細目 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M8～M12 250 | M8～M20 300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M20～M36 500 | M25～M50 600 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
めねじ加工  | NA | NB | 軸端にめねじを追加工します。ねじ径を選択。
| M3～M16 300 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M20～M24 450 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
止め輪溝加工  | TA TC | TB | 止め輪溝を追加工します。止め輪溝位置を指定。 指定方法 TA10－TB10－TC10 TA,TB,TC＝指定1mm単位 4≦TA≦LA－3 [ ! ]止め輪が付属されます。 [ ! ]止め輪溝寸法 >>こちら [ NG ]P＝27,31,33,34,36～39,41～44, P＝7,8：E型止め輪 P≧9,D≧10：C型止め輪
| D10～D17 300 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D20～D50 450 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
キ－溝加工  | KA KB KC | キー溝を追加工します。キー溝位置、キー溝長さ指定。 指定方法 KA10－HA30－KB100－HB50 KA,HA,KB,HB,KC,HC＝指定1mm単位 [ ! ]3≦HA,HB,HC≦100 [ ! ]キ－溝詳細 >>こちら [ ! ]複数のキー溝を併用した場合、最大0.2°のズレが生じます。 [ ! ]キー溝位置は、段部より2mm以上離してください。 | D10～D17 200 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D20～D50 400 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
キー溝加工＋平面取り加工  | ZA ZB ZC | キー溝を基準とし、任意の角度位置に平面取りを追加工します。キー溝位置、キー溝長さ、平面取り角度を指定。 ・指定コ－ド
[ ! ]平面取りの長さは、キー溝長さと同じになります。 | 600 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
スパナ溝加工  | SA SC | スパナ溝を追加工します。スパナ溝位置を指定。
| 400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
角度指定2面取り加工  | WA WB WC | 基準面0°の他に任意の角度位置に平面取りを追加工します。 ・指定コ－ド
| 500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
・KZBF（高周波焼入）について
上に記載されています追加工を選択された場合、
追加工を行った後で高周波焼入を行います。（おねじ部を除く）
そのため、商品には下記のような現象が起きる可能性があります。
①：おねじ部は熱の伝導により、長さ2～3mm程度ねじ部が硬くなる場合
があります。
②：高周波焼入により、キー溝幅が縮む事があります。（－0.01～－0.02程度）
キーが入りにくい場合は、現合にて調整ください。
上記以外の追加工をご希望場合はカタログ規格外品サービスにて製作可否を含めお見積ください。
関連リンク
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
規格外品サービスによくある質問
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
- ( - ) | 12日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 18日目 |
- |
- ( - ) | 18日目 |
- |
- ( - ) | 18日目 |
- |
- ( - ) | 18日目 |
- |
- ( - ) | 18日目 |
- |
- ( - ) | 18日目 |
- |
- ( - ) | 18日目 |
- |
- ( - ) | 18日目 |
- |
- ( - ) | 18日目 |
- |
- ( - ) | 18日目 |
- |
- ( - ) | 18日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 14日目 |
|
- ( - ) | 14日目 |
|
- ( - ) | 14日目 |
|
- ( - ) | 14日目 |
|
- ( - ) | 14日目 |
|
- ( - ) | 14日目 |
|
- ( - ) | 14日目 |
|
- ( - ) | 14日目 |
|
- ( - ) | 14日目 |
|
- ( - ) | 14日目 |
|
- ( - ) | 14日目 |
詳細情報
基本情報
直角度0.01、同軸度0.01のドライビングシャフト。 ねじ切り、キー溝、平面取りの追加工も豊富にラインナップ。
ご注意
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| Type | ￥ KZBE | ￥ KZBN | ￥ KZBC | ||||||||||||
| D | 最短L 〜100.0 | L100.5 〜200.0 | L200.5 〜300.0 | L300.5 〜400.0 | L400.5 〜500.0 | 最短L 〜100.0 | L100.5 〜200.0 | L200.5 〜300.0 | L300.5 〜400.0 | L400.5 〜500.0 | 最短L 〜100.0 | L100.5 〜200.0 | L200.5 〜300.0 | L300.5 〜400.0 | L400.5 〜500.0 |
| 10 | 470 | 500 | 580 | － | － | 950 | 1,110 | 1,550 | － | － | 1,000 | 1,250 | 1,750 | － | － |
| 12 | 500 | 600 | 700 | － | － | 1,040 | 1,190 | 1,660 | － | － | 1,190 | 1,350 | 1,870 | － | － |
| 15 | 800 | 800 | 970 | 1,110 | － | 1,430 | 1,430 | 1,920 | 2,220 | － | 1,770 | 1,770 | 2,490 | 2,860 | － |
| 17 | 1,000 | 1,000 | 1,180 | 1,380 | － | 1,480 | 1,480 | 1,850 | 2,130 | － | 1,950 | 1,950 | 2,520 | 2,900 | － |
| 20 | 1,180 | 1,180 | 1,450 | 1,700 | － | 1,650 | 1,650 | 2,060 | 2,360 | － | 2,050 | 2,050 | 2,560 | 2,940 | － |
| 25 | 1,590 | 1,590 | 2,030 | 2,460 | 2,890 | 2,070 | 2,070 | 2,440 | 2,870 | 3,870 | 2,660 | 2,660 | 3,120 | 3,680 | 5,520 |
| 30 | 2,050 | 2,050 | 2,650 | 3,260 | 3,860 | 3,320 | 3,320 | 3,910 | 4,600 | 6,220 | 4,160 | 4,160 | 4,890 | 5,760 | 7,600 |
| 35 | － | － | － | － | － | 3,630 | 3,630 | 4,260 | 5,020 | 6,630 | 4,470 | 4,470 | 5,250 | 6,180 | 8,150 |
| 40 | － | － | － | － | － | － | 4,330 | 4,330 | 5,080 | 6,870 | － | 6,100 | 6,100 | 7,180 | 9,560 |
| 45 | － | － | － | － | － | － | 5,500 | 5,500 | 6,470 | 7,610 | － | 6,620 | 6,620 | 8,300 | 10,350 |
| 50 | － | － | － | － | － | － | 6,110 | 6,110 | 7,180 | 8,450 | － | 7,350 | 7,350 | 9,210 | 11,510 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| Type | ￥ KZBP | ￥ KZBF | ||||||||
| D | 最短L 〜100.0 | L100.5 〜200.0 | L200.5 〜300.0 | L300.5 〜400.0 | L400.5 〜500.0 | 最短L 〜100.0 | L100.5 〜200.0 | L200.5 〜300.0 | L300.5 〜400.0 | L400.5 〜500.0 |
| 10 | 1,330 | 1,580 | 2,130 | － | － | 1,440 | 1,810 | 2,520 | － | － |
| 12 | 1,540 | 1,800 | 2,430 | － | － | 1,740 | 1,950 | 2,730 | － | － |
| 15 | 2,090 | 2,090 | 2,810 | 3,230 | － | 2,570 | 2,570 | 3,530 | 4,040 | － |
| 17 | 2,250 | 2,250 | 2,940 | 3,360 | － | 2,650 | 2,650 | 3,570 | 4,100 | － |
| 20 | 2,500 | 2,500 | 3,130 | 3,600 | － | 2,840 | 2,840 | 3,700 | 4,200 | － |
| 25 | 3,680 | 3,680 | 4,320 | 5,080 | 6,600 | 3,420 | 3,420 | 4,200 | 5,170 | 6,930 |
| 30 | 4,870 | 4,870 | 5,720 | 6,730 | 8,970 | 4,830 | 4,830 | 6,510 | 8,280 | 11,030 |
| 35 | 5,880 | 5,880 | 6,930 | 8,130 | 10,730 | 5,040 | 5,040 | 6,720 | 8,280 | 11,030 |
| 40 | － | 8,340 | 8,340 | 9,810 | 12,940 | － | 7,250 | 7,250 | 8,930 | 11,890 |
| 45 | － | 9,180 | 9,180 | 10,820 | 12,600 | － | 8,400 | 8,400 | 10,210 | 13,550 |
| 50 | － | 10,210 | 10,210 | 12,010 | 14,130 | － | 9,580 | 9,580 | 11,550 | 15,210 |
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1〜4 | 5〜9 | 10〜20 | 21～ |
| 値引率 | 基準単価 | 5％ | 10％ | お見積り |
| 出荷日 | 通常 | お見積り | ||
概要・仕様
仕様・概要
■駆動軸の選定について
駆動軸は基本形状とサイズを規格表で選定し、追加工でねじ加工、キー溝加工等必要な加工を選定していく商品です。
＜型式選定例＞
・選定加工：キー溝3ケ所、おねじ（細目）3ケ所
＜価格算出例＞
本体基準単価4,120円＋キー溝加工400円×3＋おねじ加工600円×3
＝合計金額 7,120円
