駆動軸　ストレートタイプ

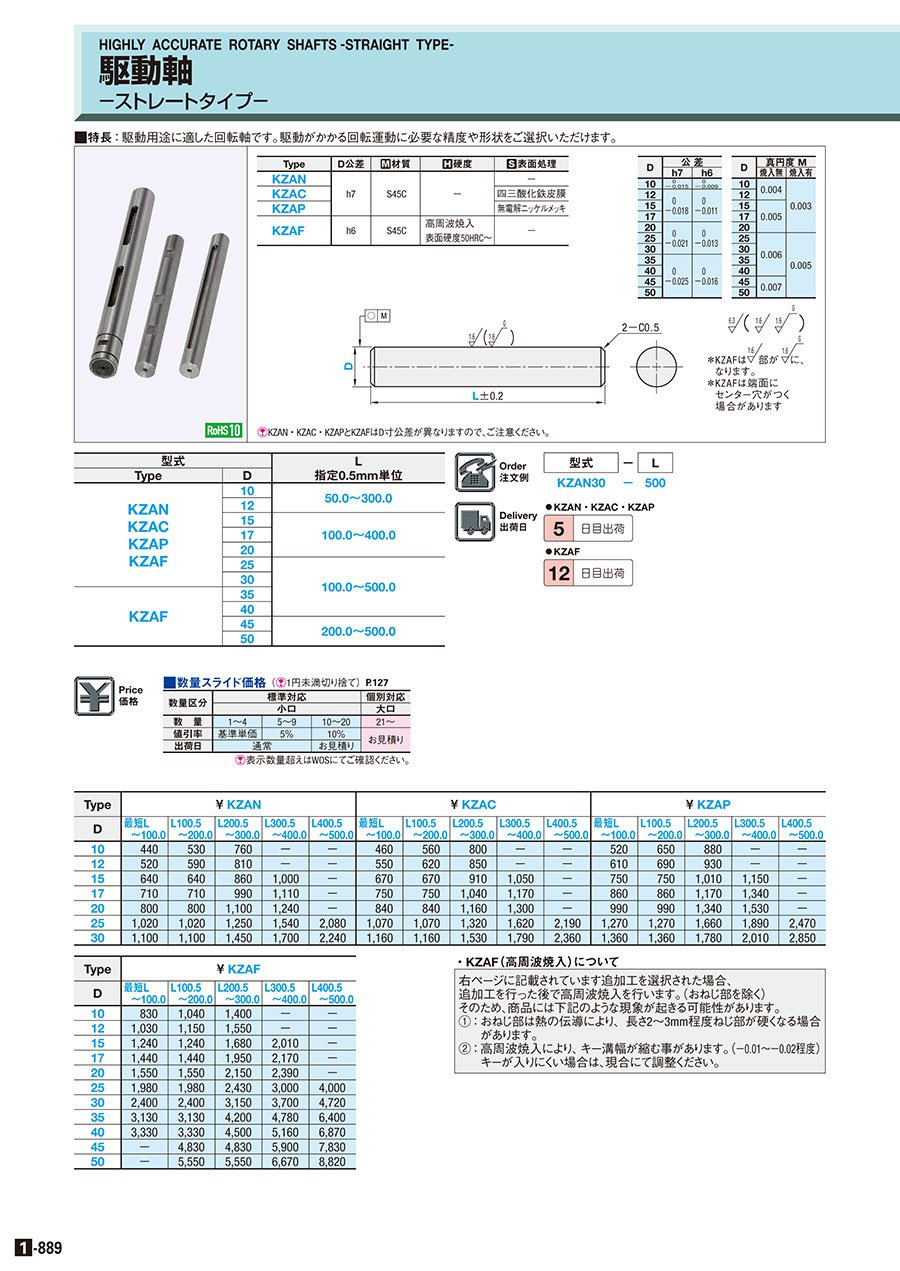

カタログ |P.1-889

4.6

平均満足度4.6

この商品のレビューをみる（16件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

駆動軸　片端段付タイプ

4.8

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

駆動軸　両端段付タイプ

4.8

通常出荷日：5 日目～

高周波焼入れ品も取り揃え。　【キー溝最大4個、角度指定2面取り最大4個】等　豊...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
基本形状
ストレート
材質
S45C

ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が32型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

駆動軸　ストレートタイプ:関連画像

＊KZAFは駆動軸　ストレートタイプ:関連画像部がに、
なります。
＊KZAFは端面に
センター穴がつく
場合があります

[ ! ]KZAN・KZAC・KZAPとKZAFはD寸公差が異なりますので、ご注意ください。

D	公差
	h7	h6
10	0 -0.015	0 -0.009
12	0 -0.018	0 -0.011
15
17
20	0 -0.021	0 -0.013
25
30
35	0 -0.025	0 -0.016
40
45
50

D	真円度 M
	焼入無	焼入有
10	0.004	0.003
12
15	0.005
17
20
25	0.006	0.005
30
35
40
45	0.007
50

Type	D公差	[ M ]材質	[ H ]硬度	[ S ]表面処理
KZAN	h7	S45C	−	−
KZAC				四三酸化鉄皮膜
KZAP				無電解ニッケルメッキ
KZAF	h6	S45C	高周波焼入	−
			表面硬度50HRC〜

規格表

型式	−	L
KZAN30	−	500

型式		L
Type	D	指定0.5mm単位
KZAN KZAC KZAP KZAF	10	50.0〜300.0
	12
	15	100.0〜400.0
	17
	20
	25	100.0〜500.0
	30
KZAF	35
	40
	45	200.0〜500.0
	50

[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

追加工

型式	−	L	−	（MA・NA・KA・TA・SC・WA…etc.）
KZAF40	−	450	−	KA50 － HA100 － KB175 － HB100

Alterations

Code

Spec.

￥/1Code

左端

右端

おねじ加工

MA
MSA
MMA

MB
MSB
MMB

軸端におねじを追加工します。ねじ部長さを指定。（Codeで並目、細目、精度が異なります。）
指定方法 MA15－MSB15 指定1mm単位 5≦ねじ部長さ≦M×5

Code		ねじ精度
左端	右端	ねじ精度
MA	MB	並目	JIS 6h（2級）
MSA	MSB	細目（並級）	JIS 6h（2級）
MMA	MMB	細目（精級）	JIS 4h（1級）

[ ! ]D＝Mの時、指定可。
[ NG ]MMA、MMB（細目精級）はKZAFのみ適用。

M（並目）	ピッチ	M（細目）	ピッチ	M（細目）	ピッチ
M10	1.5	M10	0.75	M25	1.5
M12	1.75	M12	1.0	M30	1.5
M20	2.5	M15	1.0	M35	1.5
M30	3.5	M17	1.0	M40	1.5
		M20	1.0	M45	1.5
				M50	1.5

並目

細目

M10・M12
250

M10～M20
300

M20・M30
500

M25～M50
600

めねじ加工

軸端にめねじを追加工します。ねじ径を選択。
指定方法 NA5－NB5　[ ! ]NA,NB≦D－4

NA（並目）NB（並目）
選択

M3 M4 M5 M6 M8
M10 M12 M16 M20
M24

M3～M16
300

M20～M24
450

止め輪溝加工

止め輪溝を追加工します。止め輪溝位置を指定。
指定方法 TA10－TB10
TA,TB＝指定1mm単位　4≦TA（TB）
[ ! ]止め輪が付属されます。
[ ! ]止め輪溝寸法 >>こちら

駆動軸			C型止め輪
[ M ]材質	[ H ]硬度	[ S ]表面処理	[ M ]材質
S45C	－	－	ばね用鋼
		四三酸化鉄皮膜	ばね用鋼
		無電解ニッケルメッキ	SUS304－CSP
	表面50HRC～	－	ばね用鋼

D10～D17
300

D20～D50
450

キ－溝加工

KA
KB
KC
KD

キー溝を追加工します。キー溝位置、キー溝長さ指定。
指定方法 KA10－HA30－KB100－HB50
KA,HA,KB,HB,KC,HC,KD,HD＝指定1mm単位
[ ! ]3≦HA,HB,HC,HD≦100
[ ! ]キ－溝詳細 >>こちら
[ ! ]複数のキー溝を併用した場合、最大0.2°のズレが生じます。

D10～D17
200

D20～D50
400

キー溝加工＋平面取り加工

ZA
ZB
ZC
ZD

キー溝を基準とし、任意の角度位置に平面取りを追加工します。キー溝位置、キー溝長さ、平面取り角度を指定。
指定方法 ZA40－HA20－AA90
ZA,HA,ZB,HB,ZC,HC,ZD,HD＝指定1mm単位　AA,AB,AC,AD＝指定30°単位　30°≦AA,AB,AC,AD≦330°
[ ! ]3≦HA,HB,HC,HD≦100　[ ! ]キー溝詳細 >>こちら

・指定コ－ド

キー溝位置指定	キー溝幅指定	角度指定
キー溝位置指定	キー溝幅指定	30°単位
ZA	HA	AA
ZB	HB	AB
ZC	HC	AC
ZD	HD	AD

D	10～17	18～40	45・50
H	1	2	3

[ ! ]平面取りの長さは、キー溝長さと同じになります。
[ ! ]キー溝と平面取り角度は最大で、0.2°のズレが生じます。

600

スパナ溝加工

スパナ溝を追加工します。スパナ溝位置を指定。
指定方法 SC180　SC＝指定1mm単位　0≦SC≦L－ℓ

D	10	12	15	17	20	25	30	35	40	45	50
W	8	10	13	14	17	22	27	30	36	38	41
ℓ	8	10					15		20

400

角度指定2面取り加工

WA
WB
WC

基準面0°の他に任意の角度位置に平面取りを追加工します。
平面取り位置と平面取り長さ・角度を指定。0°指定の場合、平面取りは1ケ所になります。
指定方法 WA15－GA10－AA0
WA,WB,WC,GA,GB,GC＝指定1mm単位　AA,AB,AC＝指定30°単位　0°≦AA,AB,AC≦330°

・指定コ－ド

平面取り位置指定	平面取り幅指定	角度指定
平面取り位置指定	平面取り幅指定	30°単位
WA	GA	AA
WB	GB	AB
WC	GC	AC

D	10～17	18～40	45・50
H	1	2	3

500

・KZAF（高周波焼入）について

上に記載されています追加工を選択された場合、
追加工を行った後で高周波焼入を行います。（おねじ部を除く）
そのため、商品には下記のような現象が起きる可能性があります。
①：おねじ部は熱の伝導により、長さ2～3mm程度ねじ部が硬くなる場合
があります。
②：高周波焼入により、キー溝幅が縮む事があります。（－0.01～－0.02程度）
キーが入りにくい場合は、現合にて調整ください。

上記以外の追加工をご希望場合はカタログ規格外品サービスにて製作可否を含めお見積ください。

型番リスト

表示件数

型番

硬度

表面処理

軸径D

(mm)

軸公差

(mm)

RoHS?

最小発注数量

焼入なし	[表面処理あり] 四三酸化鉄皮膜	10	h7	50 ～ 300	10	1個
焼入なし	[表面処理あり] 四三酸化鉄皮膜	12	h7	50 ～ 300	10	1個
焼入なし	[表面処理あり] 四三酸化鉄皮膜	15	h7	100 ～ 400	10	1個
焼入なし	[表面処理あり] 四三酸化鉄皮膜	17	h7	100 ～ 400	10	1個
焼入なし	[表面処理あり] 四三酸化鉄皮膜	20	h7	100 ～ 400	10	1個
焼入なし	[表面処理あり] 四三酸化鉄皮膜	25	h7	100 ～ 500	10	1個
焼入なし	[表面処理あり] 四三酸化鉄皮膜	30	h7	100 ～ 500	10	1個
[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	10	h6	50 ～ 300	10	1個
[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	12	h6	50 ～ 300	10	1個
[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	15	h6	100 ～ 400	10	1個
[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	17	h6	100 ～ 400	10	1個
[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	20	h6	100 ～ 400	10	1個
[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	25	h6	100 ～ 500	10	1個
[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	30	h6	100 ～ 500	10	1個
[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	35	h6	100 ～ 500	10	1個
[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	40	h6	100 ～ 500	10	1個
[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	45	h6	200 ～ 500	10	1個
[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	50	h6	200 ～ 500	10	1個
焼入なし	表面処理なし	10	h7	50 ～ 300	10	1個
焼入なし	表面処理なし	12	h7	50 ～ 300	10	1個
焼入なし	表面処理なし	15	h7	100 ～ 400	10	1個
焼入なし	表面処理なし	17	h7	100 ～ 400	10	1個
焼入なし	表面処理なし	20	h7	100 ～ 400	10	1個
焼入なし	表面処理なし	25	h7	100 ～ 500	10	1個
焼入なし	表面処理なし	30	h7	100 ～ 500	10	1個
焼入なし	[表面処理あり] 無電解ニッケルメッキ	10	h7	50 ～ 300	10	1個
焼入なし	[表面処理あり] 無電解ニッケルメッキ	12	h7	50 ～ 300	10	1個
焼入なし	[表面処理あり] 無電解ニッケルメッキ	15	h7	100 ～ 400	10	1個
焼入なし	[表面処理あり] 無電解ニッケルメッキ	17	h7	100 ～ 400	10	1個
焼入なし	[表面処理あり] 無電解ニッケルメッキ	20	h7	100 ～ 400	10	1個
焼入なし	[表面処理あり] 無電解ニッケルメッキ	25	h7	100 ～ 500	10	1個
焼入なし	[表面処理あり] 無電解ニッケルメッキ	30	h7	100 ～ 500	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	18日目	-
- ( - )	18日目	-
- ( - )	18日目	-
- ( - )	18日目	-
- ( - )	18日目	-
- ( - )	18日目	-
- ( - )	18日目	-
- ( - )	18日目	-
- ( - )	18日目	-
- ( - )	18日目	-
- ( - )	18日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	SL-KZAP10
- ( - )	5日目	SL-KZAP12
- ( - )	5日目	SL-KZAP15
- ( - )	5日目	SL-KZAP17
- ( - )	5日目	SL-KZAP20
- ( - )	5日目	SL-KZAP25
- ( - )	5日目	SL-KZAP30

基本情報

高周波焼入れ品も取り揃え。　【キー溝最大4個、角度指定2面取り最大4個】等　豊富な追加工をラインナップ。

ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Type	￥ KZAN					￥ KZAC					￥ KZAP
D	最短L 〜100.0	L100.5 ～200.0	L200.5 ～300.0	L300.5 ～400.0	L400.5 ～500.0	最短L 〜100.0	L100.5 ～200.0	L200.5 ～300.0	L300.5 ～400.0	L400.5 ～500.0	最短L ～100.0	L100.5 ～200.0	L200.5 ～300.0	L300.5 ～400.0	L400.5 〜500.0
10	460	560	800	－	－	480	590	840	－	－	550	680	920	－	－
12	550	620	850	－	－	580	650	890	－	－	640	720	980	－	－
15	670	670	900	1,050	－	700	700	960	1,100	－	790	790	1,060	1,210	－
17	750	750	1,040	1,170	－	790	790	1,090	1,230	－	900	900	1,230	1,410	－
20	840	840	1,160	1,300	－	880	880	1,220	1,370	－	1,040	1,040	1,410	1,610	－
25	1,070	1,070	1,310	1,620	2,180	1,120	1,120	1,390	1,700	2,300	1,330	1,330	1,740	1,980	2,590
30	1,160	1,160	1,520	1,790	2,350	1,220	1,220	1,610	1,880	2,480	1,430	1,430	1,870	2,110	2,990

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Type	￥ KZAF
D	最短L 〜100.0	L100.5 ～200.0	L200.5 ～300.0	L300.5 ～400.0	L400.5 ～500.0
10	870	1,090	1,470	－	－
12	1,080	1,210	1,630	－	－
15	1,300	1,300	1,760	2,110	－
17	1,510	1,510	2,050	2,280	－
20	1,630	1,630	2,260	2,510	－
25	2,080	2,080	2,550	3,150	4,200
30	2,520	2,520	3,310	3,890	4,960
35	3,290	3,290	4,410	5,020	6,720
40	3,500	3,500	4,730	5,420	7,210
45	－	5,070	5,070	6,200	8,220
50	－	5,830	5,830	7,000	9,260

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数　量	1〜4	5〜9	10〜20	21～
値引率	基準単価	5％	10％	お見積り
出荷日	通常		お見積り	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●KZAN・KZAC・KZAP

日目出荷

●KZAF

日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■駆動軸の選定について
駆動軸は基本形状とサイズを規格表で選定し、追加工でねじ加工、キー溝加工等必要な加工を選定していく商品です。

＜型式選定例＞
・選定加工：キー溝2ケ所

駆動軸　ストレートタイプ:関連画像

[ ! ]下記条件に適合する場合、キー溝は下図の形状になります。
KA・KB・KC・KD・ZA・ZB・ZC・ZD＝0の場合。
KA＋HA・KB＋HB・KC＋HC・KD＋HD・ZA＋HA・ZB＋HB・
ZC＋HC・ZD＋HD＝Lの場合。

駆動軸　ストレートタイプ:関連画像

＜価格算出例＞
本体基準単価6,870円＋キー溝加工400円×2
＝合計金額 7,670円

〈使用例〉

駆動軸　ストレートタイプ:関連画像
