ミスミ

ヒンジピン　軸端形状組み合わせタイプ

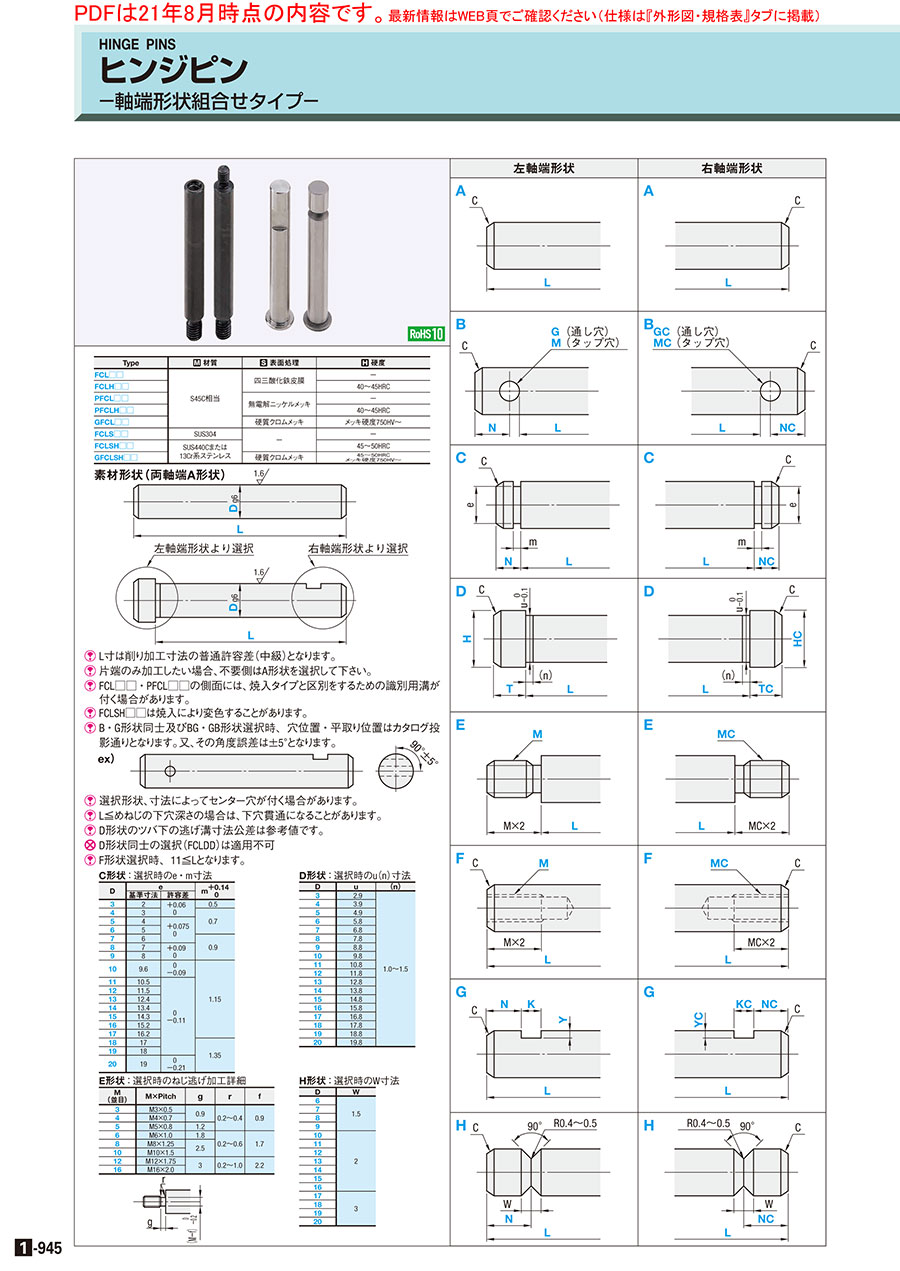

カタログ |P.1-945

4.4

平均満足度4.4

この商品のレビューをみる（21件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ヒンジピン　ツバ付止め輪タイプ

4.7

通常価格(税別)： 230円 (税込価格：253円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ヒンジピン　ツバ付ナット止めタイプ

4.5

通常価格(税別)： 240円 (税込価格：264円)

通常出荷日：在庫品1日目

【特徴】ヒンジピンの軸端形状を自由にお選びいただけます。【コンパクト設計おすす...

詳細情報を確認する

規格・仕様：

大口分納

種類
Ｌ寸指定
材質証明書
対象

ご注意

精密洗浄・電解研磨を行ったヒンジピン軸端形状組み合わせタイプを新発売いたしました。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が640型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

素材形状（両軸端A形状）
ヒンジピン　軸端形状組み合わせタイプ:関連画像

[ ! ]片側のみ加工したい場合、不要側はA形状を選択してください。

[ ! ]FCL□□・PFCL□□の側面には、焼入れタイプと区別をするための
識別用溝が付く場合があります。

[ ! ]FCLSH□□は焼入れにより変色することがあります。

[ ! ]B・G形状同士及びBG・GB形状選択時、穴位置・平取り位置は
カタログ投影とおりとなります。又、その角度誤差は±5°となります。

[ ! ]付属品はありません。　割りピン、E形止め輪、C形止め輪、ナットご参考ください。

[ ! ]L≦めねじの下穴深さの場合は、下穴貫通になることがあります。
[ ! ]D形状のツバ下の逃げ溝寸法公差は参考値です。
[ NG ]D形状同士の選択（FCLDD）は適用不可。
[ ! ]F形状選択時、11≦Lとなります。
[ ! ]選択形状、寸法によってセンター穴が付く場合があります。
[ ! ]L寸法公差はJISB0405m級に準じる。ただし、組合せ形状BBは除く。

L、H、HC、Y、YC寸法公差

寸法区分		公差 (㎜)
を超え	以下	公差 (㎜)
0.5	3	±0.1
3	6	±0.1
6	30	±0.2
30	120	±0.3
120	400	±0.5

[ ! ]JIS B 0405ｍ級(中級)に準拠。

C形状：選択時のe・m寸法

D	e		m＋0.14
D	基準寸法	許容差	0
3	2	0.06	0.5
3	2	0	0.5
4	3	0.075	0.7
5	4	0
6	5
7	6		0.9
8	7	0.09
9	8	0
10	9.6	0	1.15
10	9.6	-0.09
11	10.5	0
12	11.5	-0.11
13	12.4
14	13.4
15	14.3
16	15.2
17	16.2
18	17		1.35
19	18
20	19	0
20	19	-0.21

D形状：選択時のu(n)寸法

D	u	(n)
3	2.9	1.0～1.5
4	3.9
5	4.9
6	5.8
7	6.8
8	7.8
9	8.8
10	9.8
11	10.8
12	11.8
13	12.8
14	13.8
15	14.8
16	15.8
17	16.8
18	17.8
19	18.8
20	19.8

E形状：選択時のねじ逃げ加工詳細

M	M×Pitch	g	r	f
（並目）
3	M3×0.5	0.9	0.2～0.4	0.9
4	M4×0.7
5	M5×0.8	1.2
6	M6×1.0	1.8	0.2～0.6	1.7
8	M8×1.25	2.5
10	M10×1.5
12	M12×1.75	3	0.2～1.0	2.2
16	M16×2.0

H形状：選択時のW寸法

D	W
6	1.5
7
8
9
10	2
11
12
13
14
15
16
17	3
18
19
20

左軸端形状		右軸端形状
A		A
B		B
C		C
D		D
E		E
F		F
G		G
H		H

Type	[ M ] 材質	[ S ] 表面処理	[ H ] 硬度
FCL□□	S45C	四三酸化鉄皮膜	−
FCLH□□		四三酸化鉄皮膜	40〜45HRC
PFCL□□		無電解ニッケルメッキ	−
PFCLH□□		無電解ニッケルメッキ	40〜45HRC
GFCL□□		硬質クロムメッキ	メッキ硬度750HV〜
FCLS□□	SUS304	−	−
FCLSH□□	SUS440Cまたは 13Cr系ステンレス	−	45〜50HRC
GFCLSH□□	SUS440Cまたは 13Cr系ステンレス	硬質クロムメッキ	45〜50HRC メッキ硬度750HV〜

規格表

型式

Type

左軸端

右軸端

FCL

D10

L100

H14

NC10

KC6.5

YC1.5

型式

指定1mm単位

指定0.1mm単位

指定0.5mm単位

選択

Type

左軸端
形状

右軸端
形状

T(TC)

N(NC)

G(GC)

K(KC)

Y(YC)

H(HC)

M(MC)
(並目)

FCL
FCLH
PFCL
PFCLH
GFCL
FCLS
FCLSH
GFCLSH

A
B
C
D
E
F
G
H

3〜20

4≦D
(軸端形状Eのとき)

6≦D
(軸端形状B・F・Hのとき)

5〜200
(L≦D×20)

0.5≦T(TC)≦L/4

2≦N(NC)≦L/4
(軸端形状Cのとき)

G(GC)・M(MC)/2＋1
≦N(NC)≦L/4
(軸端形状Bのとき)

N(NC)＝0
または
2≦N(NC)≦L/4
(軸端形状Gのとき)

2≦N(NC)≦L/4
(軸端形状Hのとき)

D/5≦G(GC)≦D/2

2≦K(KC)≦30

Y(YC)≦D/2

D＋1≦H(HC)≦D＋10

3
4
5
6
8
10
12
16
(M(MC)≦D/2)
(軸端形状Bのとき)
(M(MC)＜D)
(軸端形状Eのとき)
(M(MC)≦D－3)
(軸端形状Fのとき)

0.5以下

追加工

Alterations

D形状T(TC)寸部・二面幅追加工

E形状M(MC)寸部長さ変更

外径公差変更

左軸端形状

右軸端形状

左軸端形状

右軸端形状

Code

LFC

RFC

LBC

RBC

DKC

Spec.

指定方法 LFC(RFC)10
LFC(RFC)＝指定0.5mm単位
[ ! ]D≦LFC(RFC)＜H(HC)

指定方法 LBC(RBC)20
LBC(RBC)＝指定0.5mm単位

M	LBC(RBC)
M3	3 ～ 9
M4	3.5～12
M5	4 ～15
M6	5.5～18
M8	6.5～24

M	LBC(RBC)
M10	7 ～30
M12	8.5～36
M16	9 ～48

外径公差をh6に変更します。
指定方法 DKC

￥/1Code

300

無料

型番リスト

表示件数

...

型番

FCLAA-D[3-20/1]-L[5-200/0.1]

FCLAB-D[6-20/1]-L[5-200/0.1]-NC[0-125/0.1]-GC[0-10/0.1]

FCLAB-D[6-20/1]-L[5-200/0.1]-NC[0-125/0.1]-MC[3,4,5,6,8,10]

FCLAC-D[3-20/1]-L[5-200/0.1]-NC[2-50/0.1]

FCLAD-D[3-20/1]-L[5-200/0.1]-TC[0.5-125/0.1]-HC[4-30/0.5]

FCLAE-D[4-20/1]-L[5-200/0.1]-MC[3,4,5,6,8,10,12,16]

FCLAF-D[6-20/1]-L[5-200/0.1]-MC[3,4,5,6,8,10,12,16]

FCLAG-D[3-20/1]-L[5-200/0.1]-NC[0-125/0.1]-KC[2-30/0.1]-YC[0.1-10/0.1]

FCLAH-D[6-20/1]-L[5-200/0.1]-NC[2-125/0.1]

FCLBA-D[6-20/1]-L[5-200/0.1]-N[0-125/0.1]-G[0-10/0.1]

FCLBA-D[6-20/1]-L[5-200/0.1]-N[0-125/0.1]-M[3,4,5,6,8,10]

FCLBB-D[6-20/1]-L[5-200/0.1]-N[0-125/0.1]-G[0-10/0.1]-NC[0-125/0.1]-GC[0-10/0.1]

FCLBB-D[6-20/1]-L[5-200/0.1]-N[0-125/0.1]-G[0-10/0.1]-NC[0-125/0.1]-MC[3,4,5,6,8,10]

FCLBB-D[6-20/1]-L[5-200/0.1]-N[0-125/0.1]-M[3,4,5,6,8,10]-NC[0-125/0.1]-GC[0-10/0.1]

FCLBB-D[6-20/1]-L[5-200/0.1]-N[0-125/0.1]-M[3,4,5,6,8,10]-NC[0-125/0.1]-MC[3,4,5,6,8,10]

FCLBC-D[6-20/1]-L[5-200/0.1]-N[0-125/0.1]-G[0-10/0.1]-NC[2-50/0.1]

FCLBC-D[6-20/1]-L[5-200/0.1]-N[0-125/0.1]-M[3,4,5,6,8,10]-NC[2-50/0.1]

FCLBD-D[6-20/1]-L[5-200/0.1]-N[0-125/0.1]-G[0-10/0.1]-TC[0.5-125/0.1]-HC[7-30/0.5]

FCLBD-D[6-20/1]-L[5-200/0.1]-N[0-125/0.1]-M[3,4,5,6,8,10]-TC[0.5-125/0.1]-HC[7-30/0.5]

FCLBE-D[6-20/1]-L[5-200/0.1]-N[0-125/0.1]-G[0-10/0.1]-MC[3,4,5,6,8,10,12,16]

FCLBE-D[6-20/1]-L[5-200/0.1]-N[0-125/0.1]-M[3,4,5,6,8,10]-MC[3,4,5,6,8,10,12,16]

FCLBF-D[6-20/1]-L[5-200/0.1]-N[0-125/0.1]-G[0-10/0.1]-MC[3,4,5,6,8,10,12,16]

FCLBF-D[6-20/1]-L[5-200/0.1]-N[0-125/0.1]-M[3,4,5,6,8,10]-MC[3,4,5,6,8,10,12,16]

FCLBG-D[6-20/1]-L[5-200/0.1]-N[0-125/0.1]-G[0-10/0.1]-NC[0-125/0.1]-KC[2-30/0.1]-YC[0.1-10/0.1]

FCLBG-D[6-20/1]-L[5-200/0.1]-N[0-125/0.1]-M[3,4,5,6,8,10]-NC[0-125/0.1]-KC[2-30/0.1]-YC[0.1-10/0.1]

FCLBH-D[6-20/1]-L[5-200/0.1]-N[0-125/0.1]-G[0-10/0.1]-NC[2-125/0.1]

FCLBH-D[6-20/1]-L[5-200/0.1]-N[0-125/0.1]-M[3,4,5,6,8,10]-NC[2-125/0.1]

FCLCA-D[3-20/1]-L[5-200/0.1]-N[2-50/0.1]

FCLCB-D[6-20/1]-L[5-200/0.1]-N[2-50/0.1]-NC[0-125/0.1]-GC[0-10/0.1]

FCLCB-D[6-20/1]-L[5-200/0.1]-N[2-50/0.1]-NC[0-125/0.1]-MC[3,4,5,6,8,10]

FCLCC-D[3-20/1]-L[5-200/0.1]-N[2-50/0.1]-NC[2-50/0.1]

FCLCD-D[3-20/1]-L[5-200/0.1]-N[2-50/0.1]-TC[0.5-125/0.1]-HC[4-30/0.5]

FCLCE-D[4-20/1]-L[5-200/0.1]-N[2-50/0.1]-MC[3,4,5,6,8,10,12,16]

FCLCF-D[6-20/1]-L[5-200/0.1]-N[2-50/0.1]-MC[3,4,5,6,8,10,12,16]

FCLCG-D[3-20/1]-L[5-200/0.1]-N[2-50/0.1]-NC[0-125/0.1]-KC[2-30/0.1]-YC[0.1-10/0.1]

FCLCH-D[6-20/1]-L[5-200/0.1]-N[2-50/0.1]-NC[2-125/0.1]

FCLDA-D[3-20/1]-L[5-200/0.1]-T[0.5-125/0.1]-H[4-30/0.5]

FCLDB-D[6-20/1]-L[5-200/0.1]-T[0.5-125/0.1]-H[7-30/0.5]-NC[0-125/0.1]-GC[0-10/0.1]

FCLDB-D[6-20/1]-L[5-200/0.1]-T[0.5-125/0.1]-H[7-30/0.5]-NC[0-125/0.1]-MC[3,4,5,6,8,10]

FCLDC-D[3-20/1]-L[5-200/0.1]-T[0.5-125/0.1]-H[4-30/0.5]-NC[2-50/0.1]

FCLDE-D[4-20/1]-L[5-200/0.1]-T[0.5-125/0.1]-H[5-30/0.5]-MC[3,4,5,6,8,10,12,16]

FCLDF-D[6-20/1]-L[5-200/0.1]-T[0.5-125/0.1]-H[7-30/0.5]-MC[3,4,5,6,8,10,12,16]

FCLDG-D[3-20/1]-L[5-200/0.1]-T[0.5-125/0.1]-H[4-30/0.5]-NC[0-125/0.1]-KC[2-30/0.1]-YC[0.1-10/0.1]

FCLDH-D[6-20/1]-L[5-200/0.1]-T[0.5-125/0.1]-H[7-30/0.5]-NC[2-125/0.1]

FCLEA-D[4-20/1]-L[5-200/0.1]-M[3,4,5,6,8,10,12,16]

FCLEB-D[6-20/1]-L[5-200/0.1]-M[3,4,5,6,8,10,12,16]-NC[0-125/0.1]-GC[0-10/0.1]

FCLEB-D[6-20/1]-L[5-200/0.1]-M[3,4,5,6,8,10,12,16]-NC[0-125/0.1]-MC[3,4,5,6,8,10]

FCLEC-D[4-20/1]-L[5-200/0.1]-M[3,4,5,6,8,10,12,16]-NC[2-50/0.1]

FCLED-D[4-20/1]-L[5-200/0.1]-M[3,4,5,6,8,10,12,16]-TC[0.5-125/0.1]-HC[5-30/0.5]

FCLEE-D[4-20/1]-L[5-200/0.1]-M[3,4,5,6,8,10,12,16]-MC[3,4,5,6,8,10,12,16]

FCLEF-D[6-20/1]-L[5-200/0.1]-M[3,4,5,6,8,10,12,16]-MC[3,4,5,6,8,10,12,16]

FCLEG-D[4-20/1]-L[5-200/0.1]-M[3,4,5,6,8,10,12,16]-NC[0-125/0.1]-KC[2-30/0.1]-YC[0.1-10/0.1]

FCLEH-D[6-20/1]-L[5-200/0.1]-M[3,4,5,6,8,10,12,16]-NC[2-125/0.1]

FCLFA-D[6-20/1]-L[5-200/0.1]-M[3,4,5,6,8,10,12,16]

FCLFB-D[6-20/1]-L[5-200/0.1]-M[3,4,5,6,8,10,12,16]-NC[0-125/0.1]-GC[0-10/0.1]

FCLFB-D[6-20/1]-L[5-200/0.1]-M[3,4,5,6,8,10,12,16]-NC[0-125/0.1]-MC[3,4,5,6,8,10]

FCLFC-D[6-20/1]-L[5-200/0.1]-M[3,4,5,6,8,10,12,16]-NC[2-50/0.1]

FCLFD-D[6-20/1]-L[5-200/0.1]-M[3,4,5,6,8,10,12,16]-TC[0.5-125/0.1]-HC[7-30/0.5]

FCLFE-D[6-20/1]-L[5-200/0.1]-M[3,4,5,6,8,10,12,16]-MC[3,4,5,6,8,10,12,16]

FCLFF-D[6-20/1]-L[5-200/0.1]-M[3,4,5,6,8,10,12,16]-MC[3,4,5,6,8,10,12,16]

特性・用途

基本形状

固定方法

軸径 D

(mm)

材質

詳細材質

硬度

表面処理

詳細材質

左軸端形状

右軸端形状

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

該当なし	ツバ付	ストレート	3 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	A	A	-	-	-	-	-	-	5 ～ 200	-	-	-	-	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	割りピン	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	A	B	-	0 ～ 10	-	-	-	-	5 ～ 200	-	-	-	0 ～ 125	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	割りピン	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	A	B	-	-	-	-	-	-	5 ～ 200	-	3 ～ 10	-	0 ～ 125	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	止め輪	3 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	A	C	-	-	-	-	-	-	5 ～ 200	-	-	-	2 ～ 50	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ツバ付	ストレート	3 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	A	D	-	-	-	4 ～ 30	-	-	5 ～ 200	-	-	-	-	-	0.5 ～ 125	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	ナット止め(おねじ)	4 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	A	E	-	-	-	-	-	-	5 ～ 200	-	3 ～ 16	-	-	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	めねじ	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	A	F	-	-	-	-	-	-	5 ～ 200	-	3 ～ 16	-	-	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	止めねじ(平面取り／Dカット) / キー溝	3 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	A	G	-	-	-	-	-	2 ～ 30	5 ～ 200	-	-	-	0 ～ 125	-	-	-	0.1 ～ 10	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	止めねじ(V溝)	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	A	H	-	-	-	-	-	-	5 ～ 200	-	-	-	2 ～ 125	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	割りピン	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	B	A	0 ～ 10	-	-	-	-	-	5 ～ 200	-	-	0 ～ 125	-	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	割りピン	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	B	A	-	-	-	-	-	-	5 ～ 200	3 ～ 10	-	0 ～ 125	-	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	割りピン	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	B	B	0 ～ 10	0 ～ 10	-	-	-	-	5 ～ 200	-	-	0 ～ 125	0 ～ 125	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	割りピン	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	B	B	0 ～ 10	-	-	-	-	-	5 ～ 200	-	3 ～ 10	0 ～ 125	0 ～ 125	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	割りピン	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	B	B	-	0 ～ 10	-	-	-	-	5 ～ 200	3 ～ 10	-	0 ～ 125	0 ～ 125	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	割りピン	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	B	B	-	-	-	-	-	-	5 ～ 200	3 ～ 10	3 ～ 10	0 ～ 125	0 ～ 125	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	止め輪 / 割りピン	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	B	C	0 ～ 10	-	-	-	-	-	5 ～ 200	-	-	0 ～ 125	2 ～ 50	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	止め輪 / 割りピン	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	B	C	-	-	-	-	-	-	5 ～ 200	3 ～ 10	-	0 ～ 125	2 ～ 50	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ツバ付	割りピン	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	B	D	0 ～ 10	-	-	7 ～ 30	-	-	5 ～ 200	-	-	0 ～ 125	-	-	0.5 ～ 125	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ツバ付	割りピン	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	B	D	-	-	-	7 ～ 30	-	-	5 ～ 200	3 ～ 10	-	0 ～ 125	-	-	0.5 ～ 125	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	割りピン / ナット止め(おねじ)	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	B	E	0 ～ 10	-	-	-	-	-	5 ～ 200	-	3 ～ 16	0 ～ 125	-	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	割りピン / ナット止め(おねじ)	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	B	E	-	-	-	-	-	-	5 ～ 200	3 ～ 10	3 ～ 16	0 ～ 125	-	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	割りピン / めねじ	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	B	F	0 ～ 10	-	-	-	-	-	5 ～ 200	-	3 ～ 16	0 ～ 125	-	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	割りピン / めねじ	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	B	F	-	-	-	-	-	-	5 ～ 200	3 ～ 10	3 ～ 16	0 ～ 125	-	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	割りピン / 止めねじ(平面取り／Dカット) / キー溝	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	B	G	0 ～ 10	-	-	-	-	2 ～ 30	5 ～ 200	-	-	0 ～ 125	0 ～ 125	-	-	-	0.1 ～ 10	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	割りピン / 止めねじ(平面取り／Dカット) / キー溝	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	B	G	-	-	-	-	-	2 ～ 30	5 ～ 200	3 ～ 10	-	0 ～ 125	0 ～ 125	-	-	-	0.1 ～ 10	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	割りピン / 止めねじ(V溝)	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	B	H	0 ～ 10	-	-	-	-	-	5 ～ 200	-	-	0 ～ 125	2 ～ 125	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	割りピン / 止めねじ(V溝)	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	B	H	-	-	-	-	-	-	5 ～ 200	3 ～ 10	-	0 ～ 125	2 ～ 125	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	止め輪	3 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	C	A	-	-	-	-	-	-	5 ～ 200	-	-	2 ～ 50	-	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	止め輪 / 割りピン	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	C	B	-	0 ～ 10	-	-	-	-	5 ～ 200	-	-	2 ～ 50	0 ～ 125	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	止め輪 / 割りピン	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	C	B	-	-	-	-	-	-	5 ～ 200	-	3 ～ 10	2 ～ 50	0 ～ 125	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	止め輪	3 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	C	C	-	-	-	-	-	-	5 ～ 200	-	-	2 ～ 50	2 ～ 50	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ツバ付	止め輪	3 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	C	D	-	-	-	4 ～ 30	-	-	5 ～ 200	-	-	2 ～ 50	-	-	0.5 ～ 125	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	止め輪 / ナット止め(おねじ)	4 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	C	E	-	-	-	-	-	-	5 ～ 200	-	3 ～ 16	2 ～ 50	-	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	止め輪 / めねじ	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	C	F	-	-	-	-	-	-	5 ～ 200	-	3 ～ 16	2 ～ 50	-	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	止め輪 / 止めねじ(平面取り／Dカット) / キー溝	3 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	C	G	-	-	-	-	-	2 ～ 30	5 ～ 200	-	-	2 ～ 50	0 ～ 125	-	-	-	0.1 ～ 10	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	止め輪 / 止めねじ(V溝)	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	C	H	-	-	-	-	-	-	5 ～ 200	-	-	2 ～ 50	2 ～ 125	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ツバ付	ストレート	3 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	D	A	-	-	4 ～ 30	-	-	-	5 ～ 200	-	-	-	-	0.5 ～ 125	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ツバ付	割りピン	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	D	B	-	0 ～ 10	7 ～ 30	-	-	-	5 ～ 200	-	-	-	0 ～ 125	0.5 ～ 125	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ツバ付	割りピン	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	D	B	-	-	7 ～ 30	-	-	-	5 ～ 200	-	3 ～ 10	-	0 ～ 125	0.5 ～ 125	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ツバ付	止め輪	3 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	D	C	-	-	4 ～ 30	-	-	-	5 ～ 200	-	-	-	2 ～ 50	0.5 ～ 125	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ツバ付	ナット止め(おねじ)	4 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	D	E	-	-	5 ～ 30	-	-	-	5 ～ 200	-	3 ～ 16	-	-	0.5 ～ 125	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ツバ付	めねじ	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	D	F	-	-	7 ～ 30	-	-	-	5 ～ 200	-	3 ～ 16	-	-	0.5 ～ 125	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ツバ付	止めねじ(平面取り／Dカット) / キー溝	3 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	D	G	-	-	4 ～ 30	-	-	2 ～ 30	5 ～ 200	-	-	-	0 ～ 125	0.5 ～ 125	-	-	0.1 ～ 10	S45C	四三酸化鉄皮膜	10	1個
該当なし	ツバ付	止めねじ(V溝)	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	D	H	-	-	7 ～ 30	-	-	-	5 ～ 200	-	-	-	2 ～ 125	0.5 ～ 125	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	ナット止め(おねじ)	4 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	E	A	-	-	-	-	-	-	5 ～ 200	3 ～ 16	-	-	-	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	割りピン / ナット止め(おねじ)	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	E	B	-	0 ～ 10	-	-	-	-	5 ～ 200	3 ～ 16	-	-	0 ～ 125	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	割りピン / ナット止め(おねじ)	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	E	B	-	-	-	-	-	-	5 ～ 200	3 ～ 16	3 ～ 10	-	0 ～ 125	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	止め輪 / ナット止め(おねじ)	4 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	E	C	-	-	-	-	-	-	5 ～ 200	3 ～ 16	-	-	2 ～ 50	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ツバ付	ナット止め(おねじ)	4 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	E	D	-	-	-	5 ～ 30	-	-	5 ～ 200	3 ～ 16	-	-	-	-	0.5 ～ 125	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	ナット止め(おねじ)	4 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	E	E	-	-	-	-	-	-	5 ～ 200	3 ～ 16	3 ～ 16	-	-	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	ナット止め(おねじ) / めねじ	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	E	F	-	-	-	-	-	-	5 ～ 200	3 ～ 16	3 ～ 16	-	-	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	ナット止め(おねじ) / 止めねじ(平面取り／Dカット) / キー溝	4 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	E	G	-	-	-	-	-	2 ～ 30	5 ～ 200	3 ～ 16	-	-	0 ～ 125	-	-	-	0.1 ～ 10	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	ナット止め(おねじ) / 止めねじ(V溝)	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	E	H	-	-	-	-	-	-	5 ～ 200	3 ～ 16	-	-	2 ～ 125	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	めねじ	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	F	A	-	-	-	-	-	-	5 ～ 200	3 ～ 16	-	-	-	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	割りピン / めねじ	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	F	B	-	0 ～ 10	-	-	-	-	5 ～ 200	3 ～ 16	-	-	0 ～ 125	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	割りピン / めねじ	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	F	B	-	-	-	-	-	-	5 ～ 200	3 ～ 16	3 ～ 10	-	0 ～ 125	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	止め輪 / めねじ	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	F	C	-	-	-	-	-	-	5 ～ 200	3 ～ 16	-	-	2 ～ 50	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ツバ付	めねじ	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	F	D	-	-	-	7 ～ 30	-	-	5 ～ 200	3 ～ 16	-	-	-	-	0.5 ～ 125	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	ナット止め(おねじ) / めねじ	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	F	E	-	-	-	-	-	-	5 ～ 200	3 ～ 16	3 ～ 16	-	-	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個
該当なし	ストレート	めねじ	6 ～ 20	鉄	S45C	指定なし	四三酸化鉄皮膜	S45C	F	F	-	-	-	-	-	-	5 ～ 200	3 ～ 16	3 ～ 16	-	-	-	-	-	-	S45C	四三酸化鉄皮膜	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

...

基本情報
納期・価格

基本情報

【特徴】
ヒンジピンの軸端形状を自由にお選びいただけます。

【コンパクト設計おすすめ商品】
・極低頭六角穴ツバ付おねじタイプ
・極低頭六角穴ツバ付めねじタイプ

ご注意

精密洗浄・電解研磨を行ったヒンジピン軸端形状組み合わせタイプを新発売いたしました。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

[ ! ] 価格は素材基準単価に軸端加工基準単価を加算してください。
ex） FCLDG－D10－L100〜 500＋420＋210＝1,130円
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Type	D	素材基準単価左軸：A形状右軸：A形状				軸端加工基準単価
Type	D	L5.0〜50.0	L50.1〜100.0	L100.1〜150.0	L150.1〜200.0	B	C	D	E	F	G	H
FCL□□	3〜5	330	460	-	-	180	160	390	180	180	180	160
	6〜10	360	500	640	770	210	200	420	210	210	210	200
	11〜15	570	750	910	1,070	250	230	600	250	250	250	230
	16〜20	620	780	970	1,160	320	280	740	320	320	320	280
FCLH□□	3〜5	770	920	-	-	200	180	410	200	200	200	180
	6〜10	790	970	1,090	1,250	230	210	440	230	230	230	210
	11〜15	890	1,080	1,300	1,540	260	240	620	260	260	260	240
	16〜20	970	1,170	1,410	1,630	340	300	750	340	340	340	300
PFCL□□	3〜5	510	660	-	-	180	160	390	180	180	180	160
	6〜10	550	700	850	990	210	200	420	210	210	210	200
	11〜15	700	890	1,090	1,290	250	230	600	250	250	250	230
	16〜20	760	960	1,180	1,380	320	280	740	320	320	320	280
PFCLH□□	3〜5	1,000	1,140	-	-	200	180	410	200	200	200	180
	6〜10	1,040	1,170	1,320	1,510	230	210	440	230	230	230	210
	11〜15	1,180	1,330	1,540	1,790	260	240	620	260	260	260	240
	16〜20	1,250	1,440	1,660	1,860	340	300	750	340	340	340	300
GFCL□□	3〜5	1,280	1,650	-	-	180	160	390	180	180	180	160
	6〜10	1,370	1,750	2,120	2,470	210	200	420	210	210	210	200
	11〜15	1,750	2,230	2,730	3,220	250	230	600	250	250	250	230
	16〜20	1,890	2,380	2,940	3,430	320	280	740	320	320	320	280
FCLS□□	3〜5	710	870	-	-	200	180	410	200	200	200	180
	6〜10	740	910	1,060	1,210	230	210	440	230	230	230	210
	11〜15	850	1,040	1,270	1,520	260	240	620	260	260	260	240
	16〜20	900	1,130	1,390	1,600	340	300	750	340	340	340	300
FCLSH□□	3〜5	1,230	1,370	-	-	230	210	460	230	230	230	210
	6〜10	1,300	1,380	1,560	1,770	260	240	490	260	260	260	240
	11〜15	1,460	1,600	1,790	2,030	320	280	680	320	320	320	280
	16〜20	1,540	1,720	1,920	2,100	370	340	800	370	370	370	340
GFCLSH□□	3〜5	3,070	3,410	-	-	230	210	460	230	230	230	210
	6〜10	3,260	3,430	3,910	4,430	260	240	490	260	260	260	240
	11〜15	3,640	3,990	4,460	5,060	320	280	680	320	320	320	280
	16〜20	3,850	4,310	4,800	5,250	370	340	800	370	370	370	340

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数量	1〜4	5〜12	13〜19	20〜49	50〜200	201〜
値引率	基準単価	5％	10％	18％	23％	お見積り
出荷日	通常				＋3日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

				ご注文締切
急	ストークB	3日目出荷	1,000円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律2,700円
[ NG ]硬質クロムメッキはストーク適用不可

大　口
出荷日

日目出荷

数量
50～200

[ ! ]ストーク対応なし

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ヒンジピン　ツバ付止め輪タイプ
止め輪で手軽に固定できるツバ付タイプのヒンジピンです。
ミスミ
ヒンジピン　ストレート止め輪タイプ
止め輪で手軽に固定できるストレートタイプのヒンジピンです。
ミスミ
ヒンジピン　ツバ付ナット止めタイプ
スパナで締結可能なヒンジピンです。耐摩耗性に優れた硬質クロムメッキを選択できます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ヒンジピン　軸端形状組み合わせタイプのレビュー

4.4平均満足度：4.421件のレビュー

星5
71%
星4
14%
星3
10%
星2
0%
星1
5%

注意　この製品はEリングが使用できません

満足度：5.02021/02/04

軸端形状C（Eリング溝様）の溝寸法はJIS規格に則っておらず、規格のEリングが使用できませんでした。掛かりが浅く、又...もっと読む

2人が参考にしています。

治具部品

満足度：5.02023/05/31

図面を書いて見積りを取って手配してとなるとかなりの納期、コストがかかります。このような部品が早く安く手に入るので助かりま...もっと読む

0人が参考にしています。

自社製造機械に使用

満足度：5.02023/01/23

豊富な形状が有り、機械設計において便利です。納期も早く助かります。

0人が参考にしています。

押し部に使用

満足度：5.02022/07/05

細かい設定ができ、表面処理が正確でした。穴加工などあればありがたいです。

0人が参考にしています。

機械部品

満足度：5.02022/03/03

いちいち図面を描くのは単純な部品でも承認手続き等が面倒だけれども，記号と数字だけで手配出来るのは作業効率が上がり助かりま...もっと読む

0人が参考にしています。

21件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ヒンジピン　軸端形状組み合わせタイプ	【クリーン洗浄品】ヒンジピン軸端形状組み合わせタイプ	軸径公差選択ヒンジピン	ヒンジピン　ツバ付止めねじタイプ	ヒンジピン　ツバ付めねじタイプ	ヒンジピン　両端めねじタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	5日目	8日目	5日目	2日目〜	2日目〜	2日目〜
種類	Ｌ寸指定	Ｌ寸指定	Ｌ寸指定	Ｌ寸指定	Ｌ寸指定	Ｌ寸指定
材質証明書	対象	対象	対象	対象	対象	対象

この商品に関連するミスミユニット事例その他の事例を探す

ヒンジピンカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

特性・用途

基本形状

固定方法

軸径 D(mm)

材質

詳細材質

硬度

表面処理

詳細材質

左軸端形状

右軸端形状

G(mm)

GC(mm)

H(mm)

HC(mm)

K(mm)

KC(mm)

L(mm)

M(mm)

MC(mm)

N(mm)

NC(mm)

T(mm)

TC(mm)

Y(mm)

YC(mm)

タイプ

CAD

出荷日

ヒンジピン 軸端形状組み合わせタイプ

ご注意

外形図・規格表

外形図

規格表

追加工

関連リンク

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

ヒンジピンカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

ヒンジピン　軸端形状組み合わせタイプ

この商品に関連するミスミユニット事例その他の事例を探す
