ヒンジピン ツバ付ナット止めタイプ
規格・仕様：
- 大口分納
- 環境対応
- RoHS対応（10物質）
- 基本形状
- ツバ付
- 固定方法
- ナット止め(おねじ)
- 六角穴有無
- なし
- 材質証明書
- 対象
ご注意
- 精密洗浄・電解研磨を行ったヒンジピン ツバ付ナット止めタイプを新発売いたしました。
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が426型番あります。

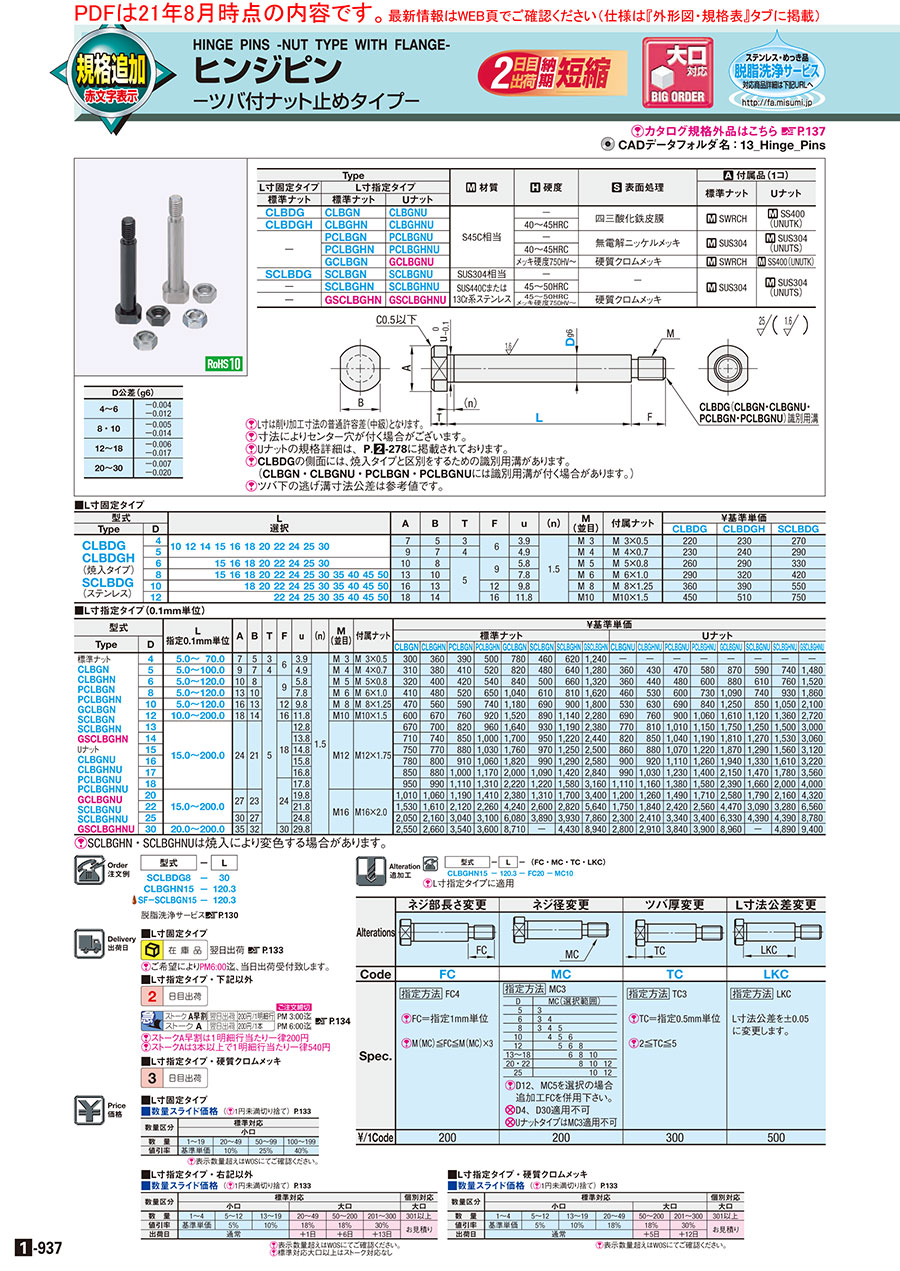

外形図・規格表
[ ! ]寸法によりセンター穴が付く場合があります。
[ ! ]Uナットの規格詳細は（こちら）を参照ください。
[ ! ] JIS B 0405ｍ級(中級)に準拠。
外形図
[ ! ]CLBDGの側面には、焼入タイプと区別をするための識別用溝があります。
（CLBGN・CLBGNU・PCLBGN・PCLBGNUには識別用溝が付く場合があります。）
[ ! ]寸法によりセンター穴が付く場合があります。
[ ! ]Uナットの規格詳細は（こちら）を参照ください。
| D公差(g6) | |
| 4〜6 | −0.004 −0.012 |
| 8・10 | −0.005 −0.014 |
| 12〜18 | −0.006 −0.017 |
| 20〜30 | −0.007 −0.020 |
| Type | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | [ A ]付属品(1コ) | |||
| L寸固定タイプ | L寸指定タイプ | 標準ナット | Uナット | ||||
| 標準ナット | 標準ナット | Uナット | |||||
| CLBDG | CLBGN | CLBGNU | S45C相当 | − | 四三酸化鉄皮膜 | [ M ]SWRCH | [ M ]SS400 (UNUTK) |
| CLBDGH | CLBGHN | CLBGHNU | 40〜45HRC | ||||
| − | PCLBGN | PCLBGNU | − | 無電解ニッケルメッキ | [ M ]SUS304 | [ M ]SUS304 (UNUTS) | |
| PCLBGHN | PCLBGHNU | 40〜45HRC | |||||
| GCLBGN | GCLBGNU | メッキ硬度750HV〜 | 硬質クロムメッキ | [ M ]SWRCH | [ M ]SS400(UNUTK) | ||
| SCLBDG | SCLBGN | SCLBGNU | SUS304相当 | − | − | [ M ]SUS304 | [ M ]SUS304 (UNUTS) |
| − | SCLBGHN | SCLBGHNU | SUS440Cまたは 13Cr系ステンレス | 45〜50HRC | |||
| − | GSCLBGHN | GSCLBGHNU | 45〜50HRC メッキ硬度750HV〜 | 硬質クロムメッキ | |||
L、T、A寸法公差
| 寸法区分 | 公差 (㎜) | |
| を超え | 以下 | |
| 0.5 | 3 | ±0.1 |
| 3 | 6 | ±0.1 |
| 6 | 30 | ±0.2 |
| 30 | 120 | ±0.3 |
| 120 | 400 | ±0.5 |
[ ! ]L寸固定タイプ：L寸を下記表よりご選択いただきます。
L寸指定タイプ：L寸を下記表より0.1mmにてご指定いただきます。
規格表
| 型式 | - | L |
| SCLBDG8 | - | 30 |
| CLBGHN15 | - | 120.3 |
L寸指定タイプ：L寸を下記表より0.1mmにてご指定いただきます。
■L寸固定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■L寸指定タイプ（0.1mm単位）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]SCLBGHN・SCLBGHNUは焼入により変色する場合があります。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L 選択 | A | B | T | F | u | (n) | M (並目) | 付属ナット | ￥基準単価 | |||||||||||||||||
| Type | D | CLBDG | CLBDGH | SCLBDG | |||||||||||||||||||||||
| CLBDG CLBDGH (焼入タイプ) SCLBDG (ステンレス) | 4 | 10 | 12 | 14 | 15 | 16 | 18 | 20 | 22 | 24 | 25 | 30 | 7 | 5 | 3 | 6 | 3.9 | 1.5 | M 3 | M 3×0.5 | 230 | 240 | 280 | ||||
| 5 | 9 | 7 | 4 | 4.9 | M 4 | M 4×0.7 | 240 | 250 | 300 | ||||||||||||||||||
| 6 | 15 | 16 | 18 | 20 | 22 | 24 | 25 | 30 | 10 | 8 | 5 | 9 | 5.8 | M 5 | M 5×0.8 | 270 | 300 | 350 | |||||||||
| 8 | 15 | 16 | 18 | 20 | 22 | 24 | 25 | 30 | 35 | 40 | 45 | 50 | 13 | 10 | 7.8 | M 6 | M 6×1.0 | 300 | 340 | 440 | |||||||
| 10 | 18 | 20 | 22 | 24 | 25 | 30 | 35 | 40 | 45 | 50 | 16 | 13 | 12 | 9.8 | M 8 | M 8×1.25 | 380 | 410 | 580 | ||||||||
| 12 | 22 | 24 | 25 | 30 | 35 | 40 | 45 | 50 | 18 | 14 | 16 | 11.8 | M10 | M10×1.5 | 470 | 540 | 790 | ||||||||||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L 指定0.1mm単位 | A | B | T | F | u | (n) | M (並目) | 付属ナット | ￥基準単価 | ||||||||||||||||
| 標準ナット | Uナット | |||||||||||||||||||||||||
| Type | D | |||||||||||||||||||||||||
| CLBGN | CLBGHN | PCLBGN | PCLBGHN | GCLBGN | SCLBGN | SCLBGHN | GSCLBGHN | CLBGNU | CLBGHNU | PCLBGNU | PCLBGHNU | GCLBGNU | SCLBGNU | SCLBGHNU | GSCLBGHNU | |||||||||||
| 標準ナット CLBGN CLBGHN PCLBGN PCLBGHN GCLBGN SCLBGN SCLBGHN GSCLBGHN Uナット CLBGNU CLBGHNU PCLBGNU PCLBGHNU GCLBGNU SCLBGNU SCLBGHNU GSCLBGHNU | 4 | 5.0〜 70.0 | 7 | 5 | 3 | 6 | 3.9 | 1.5 | M 3 | M 3×0.5 | 320 | 380 | 410 | 530 | 820 | 480 | 650 | 1,300 | - | - | - | - | - | - | - | - |
| 5 | 5.0〜100.0 | 9 | 7 | 4 | 4.9 | M 4 | M 4×0.7 | 330 | 400 | 430 | 550 | 860 | 500 | 670 | 1,340 | 380 | 450 | 490 | 610 | 910 | 620 | 780 | 1,550 | |||
| 6 | 5.0〜120.0 | 10 | 8 | 5 | 9 | 5.8 | M 5 | M 5×0.8 | 340 | 420 | 440 | 570 | 880 | 530 | 690 | 1,390 | 380 | 460 | 500 | 630 | 920 | 640 | 800 | 1,600 | ||
| 8 | 5.0〜120.0 | 13 | 10 | 7.8 | M 6 | M 6×1.0 | 430 | 500 | 550 | 680 | 1,090 | 640 | 850 | 1,700 | 480 | 560 | 630 | 770 | 1,140 | 780 | 980 | 1,950 | ||||
| 10 | 5.0〜120.0 | 16 | 13 | 12 | 9.8 | M 8 | M 8×1.25 | 490 | 590 | 620 | 780 | 1,240 | 720 | 950 | 1,890 | 560 | 660 | 720 | 880 | 1,310 | 890 | 1,100 | 2,210 | |||
| 12 | 10.0〜200.0 | 18 | 14 | 16 | 11.8 | M10 | M10×1.5 | 630 | 700 | 800 | 970 | 1,600 | 930 | 1,200 | 2,390 | 720 | 800 | 950 | 1,110 | 1,690 | 1,180 | 1,430 | 2,860 | |||
| 13 | 15.0〜200.0 | 24 | 21 | 18 | 12.8 | M12 | M12×1.75 | 700 | 740 | 860 | 1,010 | 1,720 | 980 | 1,250 | 2,500 | 810 | 850 | 1,060 | 1,210 | 1,840 | 1,310 | 1,580 | 3,150 | |||
| 14 | 13.8 | 750 | 780 | 890 | 1,050 | 1,790 | 1,000 | 1,280 | 2,560 | 860 | 890 | 1,090 | 1,250 | 1,900 | 1,330 | 1,610 | 3,210 | |||||||||
| 15 | 14.8 | 790 | 810 | 920 | 1,080 | 1,850 | 1,020 | 1,310 | 2,630 | 900 | 920 | 1,120 | 1,280 | 1,960 | 1,350 | 1,640 | 3,280 | |||||||||
| 16 | 15.8 | 820 | 840 | 960 | 1,110 | 1,910 | 1,040 | 1,350 | 2,710 | 950 | 970 | 1,170 | 1,320 | 2,040 | 1,400 | 1,690 | 3,380 | |||||||||
| 17 | 16.8 | 890 | 920 | 1,050 | 1,230 | 2,100 | 1,140 | 1,490 | 2,980 | 1,040 | 1,080 | 1,290 | 1,470 | 2,260 | 1,540 | 1,870 | 3,740 | |||||||||
| 18 | 24 | 17.8 | 1,000 | 1,040 | 1,170 | 1,380 | 2,330 | 1,280 | 1,660 | 3,320 | 1,170 | 1,220 | 1,450 | 1,660 | 2,510 | 1,740 | 2,100 | 4,200 | ||||||||
| 20 | 15.0〜200.0 | 27 | 23 | 19.8 | M16 | M16×2.0 | 1,060 | 1,110 | 1,250 | 1,480 | 2,500 | 1,380 | 1,790 | 3,570 | 1,260 | 1,320 | 1,560 | 1,800 | 2,710 | 1,880 | 2,270 | 4,540 | ||||
| 22 | 21.8 | 1,610 | 1,690 | 2,230 | 2,370 | 4,450 | 2,730 | 2,960 | 5,920 | 1,840 | 1,930 | 2,540 | 2,690 | 4,690 | 3,240 | 3,440 | 6,890 | |||||||||
| 25 | 30 | 27 | 24.8 | 2,150 | 2,270 | 3,190 | 3,260 | 6,380 | 4,080 | 4,130 | 8,250 | 2,420 | 2,530 | 3,510 | 3,570 | 6,650 | 4,610 | 4,610 | 9,220 | |||||||
| 30 | 20.0〜200.0 | 35 | 32 | 30 | 29.8 | 2,680 | 2,790 | 3,720 | 3,780 | 9,150 | - | 4,650 | 9,390 | 2,940 | 3,060 | 4,030 | 4,100 | 9,410 | - | 5,130 | 9,870 | |||||
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
追加工
[ ! ]L寸指定タイプに適用
| Alterations | ねじ部長さ変更 | ねじ径変更 | ツバ厚変更 | L寸法公差変更 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |  |  |  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Code | FC | MC | TC | LKC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spec. | 指定方法 FC4 [ ! ]FC＝指定1mm単位 [ ! ]M(MC)≦FC≦M(MC)×3 | 指定方法 MC3
[ ! ]D12、MC5を選択の場合 [ NG ]UナットタイプはMC3適用不可 | 指定方法 TC3 [ ! ]TC＝指定0.5mm単位 [ ! ]2≦TC≦5 | 指定方法 LKC L寸法公差を±0.05 に変更します。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ￥/1Code | 200 | 200 | 300 | 500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
関連リンク
規格外品サービスへのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
規格外品サービスによくある質問
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
規格外品サービスによくある質問
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
500円 ( 550円 ) | 在庫品1日目当日出荷可能 |
500円 ( 550円 ) | 在庫品1日目当日出荷可能 |
500円 ( 550円 ) | 在庫品1日目当日出荷可能 |
500円 ( 550円 ) | 在庫品1日目当日出荷可能 |
500円 ( 550円 ) | 在庫品1日目当日出荷可能 |
500円 ( 550円 ) | 在庫品1日目当日出荷可能 |
500円 ( 550円 ) | 在庫品1日目当日出荷可能 |
500円 ( 550円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【規格拡張】
耐摩耗性に優れた硬質クロムメッキを追加しました。
【特徴】
スパナで締結可能なヒンジピンです。
【コンパクト設計おすすめ商品】
・極低頭六角穴ツバ付おねじタイプ
・極低頭六角穴ツバ付めねじタイプ
ご注意
- 精密洗浄・電解研磨を行ったヒンジピン ツバ付ナット止めタイプを新発売いたしました。
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■L寸固定タイプ
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
■L寸指定タイプ・右記以外
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし
■L寸指定タイプ・硬質クロムメッキ
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
| 数量区分 | 標準対応 | |||
| 小口 | ||||
| 数 量 | 1〜19 | 20〜49 | 50〜99 | 100〜199 |
| 値引率 | 基準単価 | 10％ | 25％ | 45％ |
■L寸指定タイプ・右記以外
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
| 数量区分 | 標準対応 | 個別対応 | |||||
| 小口 | 大口 | 大口 | |||||
| 数 量 | 1〜4 | 5〜12 | 13〜19 | 20〜49 | 50〜200 | 201〜300 | 301以上 |
| 値引率 | 基準単価 | 5％ | 10％ | 18％ | 18％ | 35％ | お見積り |
| 出荷日 | 通常 | ＋1日 | ＋6日 | ＋13日 | |||
[ ! ]標準対応大口以上はストーク対応なし
■L寸指定タイプ・硬質クロムメッキ
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
| 数量区分 | 標準対応 | 個別対応 | |||||
| 小口 | 大口 | 大口 | |||||
| 数 量 | 1〜4 | 5〜12 | 13〜19 | 20〜49 | 50〜200 | 201〜300 | 301以上 |
| 値引率 | 基準単価 | 5％ | 10％ | 18％ | 18％ | 35％ | お見積り |
| 出荷日 | 通常 | ＋5日 | ＋12日 | ||||
