片持ちピン　インローおねじ取付・めねじタイプ・段付タイプ

カタログ |P.1-917

納期短縮

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

片持ちピンフランジ・ボルト止めタイプ/薄型フランジ・ボルト止めタイプ

3.5

通常出荷日：2 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

片持ちピン　インローおねじ取付・めねじタイプ・標準タイプ

4.7

通常出荷日：2 日目

【特徴】インローが入っているため、位置決め可能な片持ちピンです。【取付方法】本...

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
特性・用途
該当なし
回転部固定方法
おねじ
軸固定方法
インローおねじ
保持部形状
段付き二面幅
焼入れ
なし
ねじ長さ指定方法
ねじ長さ固定タイプ
材質証明書
対象

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が57型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

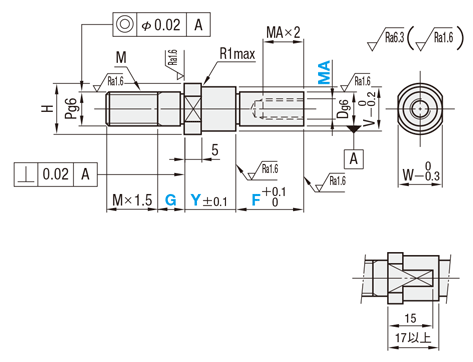

外形図・規格表

W＜V、Y≧17のときの二面幅寸法

[ ! ]Y・Fの寸法は表1を参照の上、ご指定ください。
[ ! ]寸法によりセンター穴が付く場合がございます。

Type	[ M ]材質	[ S ]表面処理
FXDB	S45C相当	四三酸化鉄皮膜
PFXDB	S45C相当	無電解ニッケルメッキ
SFXDB	SUS304	−

規格表

型式	−	Y	−	F	−	G	−	N	−	MA
FXCB8 PFXNCB10 SF−SFXCB17	− − −	15 27 30	− − −	F25 F10 F50	− − −	G5 G5 G10	−	N10	− − −	MA4 MA5 MA10

脱脂洗浄サービス >>こちら

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		Dg₆		指定1mm単位			MA(並目) 選択									Pg₆	M (並目)	V	H	W	￥基準単価
Type	No.			Y	F	G															FXDB	PFXDB	SFXDB
FXDB PFXDB SFXDB	6	6	−0.004 −0.012	7〜60	5〜100	5〜10	3									6	M 6	8	10	8	1,550	1,860	2,320
	6A																	12	14	12	1,710	2,250	－
	8	8	−0.005 −0.014					4								8	M 8	10	12	10	1,670	2,010	2,510
	8A																	14	16	14	1,920	2,450	－
	10	10						4	5	6						10	M10	13	15	13	1,760	2,130	2,650
	10A																	18	20	17	2,260	2,590	－
	12	12	−0.006 −0.017		10〜100	5〜15			5	6	8					12	M12	15	17	14	2,010	2,420	3,010
	13	13																16	18	15	2,230	2,680	3,350
	15	15								6	8	10						18	20	17	2,330	2,800	3,510
	16	16																19	21	18	2,730	3,290	4,130
	17	17				5〜20												20	23	20	2,910	3,510	4,400
	18	18																21			2,970	3,570	4,460
	20	20	−0.007 −0.020							6	8	10	12			20	M20	24	26	24	3,000	3,600	4,490
	20A															16	M16				3,000	3,600	4,490
	22	22														20	M20	26	28	25	3,380	4,050	5,060
	22A															16	M16				3,380	4,050	5,060
	25	25									8	10	12	16		20	M20	29	31	27	3,550	4,250	5,310
	25A															16	M16				3,550	4,250	5,310
	30	30									8	10	12	16	20	20	M20	34	36	32	4,210	5,040	6,300
	30A															16	M16				4,210	5,040	6,300

[ ! ]W＜Vの場合、二面幅WがV外径にかかります。
表1

MA	Y＋F
M 3	Y＋F≧11.5
M 4	Y＋F≧14.0
M 5	Y＋F≧16.2
M 6	Y＋F≧18.5
M 8	Y＋F≧23.5
M10	Y＋F≧28.5
M12	Y＋F≧35.5
M16	Y＋F≧45.0
M20	Y＋F≧55.0

追加工

型式

−

(YKC・WSC)

FXCB15

−

F21

−

MA6

−

WSC

Alterations	Y寸法公差変更	スパナ掛け四面変更
Alterations
Code	YKC	WSC
Spec.	Y寸法公差を±0.05へ変更します。 [ ! ]すべてのタイプに適用指定方法 YKC	スパナ掛け二面幅を四面カットに追加工します。 [ ! ]標準・段付タイプに適用指定方法 WSC
¥/1Code	400	400

型番リスト

表示件数

型番

FXDB6-[7-60/1]-F[5-100/1]-G[5-10/1]-MA3

FXDB6A-[7-60/1]-F[5-100/1]-G[5-10/1]-MA3

FXDB8-[7-60/1]-F[5-100/1]-G[5-10/1]-MA4

FXDB8A-[7-60/1]-F[5-100/1]-G[5-10/1]-MA4

FXDB10-[7-60/1]-F[5-100/1]-G[5-10/1]-MA[4,5,6]

FXDB10A-[7-60/1]-F[5-100/1]-G[5-10/1]-MA[4,5,6]

FXDB12-[7-60/1]-F[10-100/1]-G[5-15/1]-MA[5,6,8]

FXDB13-[7-60/1]-F[10-100/1]-G[5-15/1]-MA[5,6,8]

FXDB15-[7-60/1]-F[10-100/1]-G[5-15/1]-MA[6,8,10]

FXDB16-[7-60/1]-F[10-100/1]-G[5-15/1]-MA[6,8,10]

FXDB17-[7-60/1]-F[10-100/1]-G[5-20/1]-MA[6,8,10]

FXDB18-[7-60/1]-F[10-100/1]-G[5-20/1]-MA[6,8,10]

FXDB20-[7-60/1]-F[10-100/1]-G[5-20/1]-MA[6,8,10,12]

FXDB20A-[7-60/1]-F[10-100/1]-G[5-20/1]-MA[6,8,10,12]

FXDB22-[7-60/1]-F[10-100/1]-G[5-20/1]-MA[6,8,10,12]

FXDB22A-[7-60/1]-F[10-100/1]-G[5-20/1]-MA[6,8,10,12]

FXDB25-[7-60/1]-F[10-100/1]-G[5-20/1]-MA[8,10,12,16]

FXDB25A-[7-60/1]-F[10-100/1]-G[5-20/1]-MA[8,10,12,16]

FXDB30-[7-60/1]-F[10-100/1]-G[5-20/1]-MA[8,10,12,16,20]

FXDB30A-[7-60/1]-F[10-100/1]-G[5-20/1]-MA[8,10,12,16,20]

PFXDB6-[7-60/1]-F[5-100/1]-G[5-10/1]-MA3

PFXDB6A-[7-60/1]-F[5-100/1]-G[5-10/1]-MA3

PFXDB8-[7-60/1]-F[5-100/1]-G[5-10/1]-MA4

PFXDB8A-[7-60/1]-F[5-100/1]-G[5-10/1]-MA4

PFXDB10-[7-60/1]-F[5-100/1]-G[5-10/1]-MA[4,5,6]

PFXDB10A-[7-60/1]-F[5-100/1]-G[5-10/1]-MA[4,5,6]

PFXDB12-[7-60/1]-F[10-100/1]-G[5-15/1]-MA[5,6,8]

PFXDB13-[7-60/1]-F[10-100/1]-G[5-15/1]-MA[5,6,8]

PFXDB15-[7-60/1]-F[10-100/1]-G[5-15/1]-MA[6,8,10]

PFXDB16-[7-60/1]-F[10-100/1]-G[5-15/1]-MA[6,8,10]

PFXDB17-[7-60/1]-F[10-100/1]-G[5-20/1]-MA[6,8,10]

PFXDB18-[7-60/1]-F[10-100/1]-G[5-20/1]-MA[6,8,10]

PFXDB20-[7-60/1]-F[10-100/1]-G[5-20/1]-MA[6,8,10,12]

PFXDB20A-[7-60/1]-F[10-100/1]-G[5-20/1]-MA[6,8,10,12]

PFXDB22-[7-60/1]-F[10-100/1]-G[5-20/1]-MA[6,8,10,12]

PFXDB22A-[7-60/1]-F[10-100/1]-G[5-20/1]-MA[6,8,10,12]

PFXDB25-[7-60/1]-F[10-100/1]-G[5-20/1]-MA[8,10,12,16]

PFXDB25A-[7-60/1]-F[10-100/1]-G[5-20/1]-MA[8,10,12,16]

PFXDB30-[7-60/1]-F[10-100/1]-G[5-20/1]-MA[8,10,12,16,20]

PFXDB30A-[7-60/1]-F[10-100/1]-G[5-20/1]-MA[8,10,12,16,20]

SFXDB6-[7-60/1]-F[5-100/1]-G[5-10/1]-MA3

SFXDB8-[7-60/1]-F[5-100/1]-G[5-10/1]-MA4

SFXDB10-[7-60/1]-F[5-100/1]-G[5-10/1]-MA[4,5,6]

SFXDB12-[7-60/1]-F[10-150/1]-G[5-15/1]-MA[5,6,8]

SFXDB13-[7-60/1]-F[10-150/1]-G[5-15/1]-MA[5,6,8]

SFXDB15-[7-60/1]-F[10-150/1]-G[5-15/1]-MA[6,8,10]

SFXDB16-[7-60/1]-F[10-150/1]-G[5-15/1]-MA[6,8,10]

SFXDB17-[7-60/1]-F[10-150/1]-G[5-20/1]-MA[6,8,10]

SFXDB18-[7-60/1]-F[10-150/1]-G[5-20/1]-MA[6,8,10]

SFXDB20-[7-75/1]-F[10-150/1]-G[5-20/1]-MA[6,8,10,12]

SFXDB20A-[7-75/1]-F[10-150/1]-G[5-20/1]-MA[6,8,10,12]

SFXDB22-[7-75/1]-F[10-150/1]-G[5-20/1]-MA[6,8,10,12]

SFXDB22A-[7-75/1]-F[10-150/1]-G[5-20/1]-MA[6,8,10,12]

SFXDB25-[7-75/1]-F[10-150/1]-G[5-20/1]-MA[8,10,12,16]

SFXDB25A-[7-75/1]-F[10-150/1]-G[5-20/1]-MA[8,10,12,16]

SFXDB30-[7-75/1]-F[10-150/1]-G[5-20/1]-MA[8,10,12,16,20]

SFXDB30A-[7-75/1]-F[10-150/1]-G[5-20/1]-MA[8,10,12,16,20]

軸径

(mm)

材質

表面処理

M(並目)

H寸

(mm)

ツバ部サイズ

ねじ径選択 [MA]

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

[スチール] S45C相当

四三酸化鉄皮膜

標準

5 ～ 100

5 ～ 10

7 ～ 60

S45C相当

四三酸化鉄皮膜

1個

[スチール] S45C相当

四三酸化鉄皮膜

ワイド

5 ～ 100

5 ～ 10

7 ～ 60

S45C相当

四三酸化鉄皮膜

1個

[スチール] S45C相当

四三酸化鉄皮膜

標準

5 ～ 100

5 ～ 10

7 ～ 60

S45C相当

四三酸化鉄皮膜

1個

[スチール] S45C相当

四三酸化鉄皮膜

ワイド

5 ～ 100

5 ～ 10

7 ～ 60

S45C相当

四三酸化鉄皮膜

1個

[スチール] S45C相当

四三酸化鉄皮膜

標準

4 ～ 6

5 ～ 100

5 ～ 10

7 ～ 60

S45C相当

四三酸化鉄皮膜

1個

[スチール] S45C相当

四三酸化鉄皮膜

ワイド

4 ～ 6

5 ～ 100

5 ～ 10

7 ～ 60

S45C相当

四三酸化鉄皮膜

1個

[スチール] S45C相当

四三酸化鉄皮膜

標準

5 ～ 8

10 ～ 100

5 ～ 15

7 ～ 60

S45C相当

四三酸化鉄皮膜

1個

[スチール] S45C相当

四三酸化鉄皮膜

標準

5 ～ 8

10 ～ 100

5 ～ 15

7 ～ 60

S45C相当

四三酸化鉄皮膜

1個

[スチール] S45C相当

四三酸化鉄皮膜

標準

6 ～ 10

10 ～ 100

5 ～ 15

7 ～ 60

S45C相当

四三酸化鉄皮膜

1個

[スチール] S45C相当

四三酸化鉄皮膜

標準

6 ～ 10

10 ～ 100

5 ～ 15

7 ～ 60

S45C相当

四三酸化鉄皮膜

1個

[スチール] S45C相当

四三酸化鉄皮膜

標準

6 ～ 10

10 ～ 100

5 ～ 20

7 ～ 60

S45C相当

四三酸化鉄皮膜

1個

[スチール] S45C相当

四三酸化鉄皮膜

標準

6 ～ 10

10 ～ 100

5 ～ 20

7 ～ 60

S45C相当

四三酸化鉄皮膜

1個

[スチール] S45C相当

四三酸化鉄皮膜

標準

6 ～ 12

10 ～ 100

5 ～ 20

7 ～ 60

S45C相当

四三酸化鉄皮膜

1個

[スチール] S45C相当

四三酸化鉄皮膜

ワイド

6 ～ 12

10 ～ 100

5 ～ 20

7 ～ 60

S45C相当

四三酸化鉄皮膜

1個

[スチール] S45C相当

四三酸化鉄皮膜

標準

6 ～ 12

10 ～ 100

5 ～ 20

7 ～ 60

S45C相当

四三酸化鉄皮膜

1個

[スチール] S45C相当

四三酸化鉄皮膜

ワイド

6 ～ 12

10 ～ 100

5 ～ 20

7 ～ 60

S45C相当

四三酸化鉄皮膜

1個

[スチール] S45C相当

四三酸化鉄皮膜

標準

8 ～ 16

10 ～ 100

5 ～ 20

7 ～ 60

S45C相当

四三酸化鉄皮膜

1個

[スチール] S45C相当

四三酸化鉄皮膜

ワイド

8 ～ 16

10 ～ 100

5 ～ 20

7 ～ 60

S45C相当

四三酸化鉄皮膜

1個

[スチール] S45C相当

四三酸化鉄皮膜

標準

8 ～ 20

10 ～ 100

5 ～ 20

7 ～ 60

S45C相当

四三酸化鉄皮膜

1個

[スチール] S45C相当

四三酸化鉄皮膜

ワイド

8 ～ 20

10 ～ 100

5 ～ 20

7 ～ 60

S45C相当

四三酸化鉄皮膜

1個

[スチール] S45C相当

無電解ニッケルメッキ

標準

5 ～ 100

5 ～ 10

7 ～ 60

S45C相当

無電解ニッケルメッキ

1個

[スチール] S45C相当

無電解ニッケルメッキ

ワイド

5 ～ 100

5 ～ 10

7 ～ 60

S45C相当

無電解ニッケルメッキ

1個

[スチール] S45C相当

無電解ニッケルメッキ

標準

5 ～ 100

5 ～ 10

7 ～ 60

S45C相当

無電解ニッケルメッキ

1個

[スチール] S45C相当

無電解ニッケルメッキ

ワイド

5 ～ 100

5 ～ 10

7 ～ 60

S45C相当

無電解ニッケルメッキ

1個

[スチール] S45C相当

無電解ニッケルメッキ

標準

4 ～ 6

5 ～ 100

5 ～ 10

7 ～ 60

S45C相当

無電解ニッケルメッキ

1個

[スチール] S45C相当

無電解ニッケルメッキ

ワイド

4 ～ 6

5 ～ 100

5 ～ 10

7 ～ 60

S45C相当

無電解ニッケルメッキ

1個

[スチール] S45C相当

無電解ニッケルメッキ

標準

5 ～ 8

10 ～ 100

5 ～ 15

7 ～ 60

S45C相当

無電解ニッケルメッキ

1個

[スチール] S45C相当

無電解ニッケルメッキ

標準

5 ～ 8

10 ～ 100

5 ～ 15

7 ～ 60

S45C相当

無電解ニッケルメッキ

1個

[スチール] S45C相当

無電解ニッケルメッキ

標準

6 ～ 10

10 ～ 100

5 ～ 15

7 ～ 60

S45C相当

無電解ニッケルメッキ

1個

[スチール] S45C相当

無電解ニッケルメッキ

標準

6 ～ 10

10 ～ 100

5 ～ 15

7 ～ 60

S45C相当

無電解ニッケルメッキ

1個

[スチール] S45C相当

無電解ニッケルメッキ

標準

6 ～ 10

10 ～ 100

5 ～ 20

7 ～ 60

S45C相当

無電解ニッケルメッキ

1個

[スチール] S45C相当

無電解ニッケルメッキ

標準

6 ～ 10

10 ～ 100

5 ～ 20

7 ～ 60

S45C相当

無電解ニッケルメッキ

1個

[スチール] S45C相当

無電解ニッケルメッキ

標準

6 ～ 12

10 ～ 100

5 ～ 20

7 ～ 60

S45C相当

無電解ニッケルメッキ

1個

[スチール] S45C相当

無電解ニッケルメッキ

ワイド

6 ～ 12

10 ～ 100

5 ～ 20

7 ～ 60

S45C相当

無電解ニッケルメッキ

1個

[スチール] S45C相当

無電解ニッケルメッキ

標準

6 ～ 12

10 ～ 100

5 ～ 20

7 ～ 60

S45C相当

無電解ニッケルメッキ

1個

[スチール] S45C相当

無電解ニッケルメッキ

ワイド

6 ～ 12

10 ～ 100

5 ～ 20

7 ～ 60

S45C相当

無電解ニッケルメッキ

1個

[スチール] S45C相当

無電解ニッケルメッキ

標準

8 ～ 16

10 ～ 100

5 ～ 20

7 ～ 60

S45C相当

無電解ニッケルメッキ

1個

[スチール] S45C相当

無電解ニッケルメッキ

ワイド

8 ～ 16

10 ～ 100

5 ～ 20

7 ～ 60

S45C相当

無電解ニッケルメッキ

1個

[スチール] S45C相当

無電解ニッケルメッキ

標準

8 ～ 20

10 ～ 100

5 ～ 20

7 ～ 60

S45C相当

無電解ニッケルメッキ

1個

[スチール] S45C相当

無電解ニッケルメッキ

ワイド

8 ～ 20

10 ～ 100

5 ～ 20

7 ～ 60

S45C相当

無電解ニッケルメッキ

1個

[ステンレス] SUS304

なし

標準

5 ～ 100

5 ～ 10

7 ～ 60

SUS304

1個

[ステンレス] SUS304

なし

標準

5 ～ 100

5 ～ 10

7 ～ 60

SUS304

1個

[ステンレス] SUS304

なし

標準

4 ～ 6

5 ～ 100

5 ～ 10

7 ～ 60

SUS304

1個

[ステンレス] SUS304

なし

標準

5 ～ 8

10 ～ 150

5 ～ 15

7 ～ 60

SUS304

1個

[ステンレス] SUS304

なし

標準

5 ～ 8

10 ～ 150

5 ～ 15

7 ～ 60

SUS304

1個

[ステンレス] SUS304

なし

標準

6 ～ 10

10 ～ 150

5 ～ 15

7 ～ 60

SUS304

1個

[ステンレス] SUS304

なし

標準

6 ～ 10

10 ～ 150

5 ～ 15

7 ～ 60

SUS304

1個

[ステンレス] SUS304

なし

標準

6 ～ 10

10 ～ 150

5 ～ 20

7 ～ 60

SUS304

1個

[ステンレス] SUS304

なし

標準

6 ～ 10

10 ～ 150

5 ～ 20

7 ～ 60

SUS304

1個

[ステンレス] SUS304

なし

標準

6 ～ 12

10 ～ 150

5 ～ 20

7 ～ 75

SUS304

1個

[ステンレス] SUS304

なし

ワイド

6 ～ 12

10 ～ 150

5 ～ 20

7 ～ 75

SUS304

1個

[ステンレス] SUS304

なし

標準

6 ～ 12

10 ～ 150

5 ～ 20

7 ～ 75

SUS304

1個

[ステンレス] SUS304

なし

ワイド

6 ～ 12

10 ～ 150

5 ～ 20

7 ～ 75

SUS304

1個

[ステンレス] SUS304

なし

標準

8 ～ 16

10 ～ 150

5 ～ 20

7 ～ 75

SUS304

1個

[ステンレス] SUS304

なし

ワイド

8 ～ 16

10 ～ 150

5 ～ 20

7 ～ 75

SUS304

1個

[ステンレス] SUS304

なし

標準

8 ～ 20

10 ～ 150

5 ～ 20

7 ～ 75

SUS304

1個

[ステンレス] SUS304

なし

ワイド

8 ～ 20

10 ～ 150

5 ～ 20

7 ～ 75

SUS304

1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	SL-PFXDB6
- ( - )	2日目	SL-PFXDB6A
- ( - )	2日目	SL-PFXDB8
- ( - )	2日目	SL-PFXDB8A
- ( - )	2日目	SL-PFXDB10
- ( - )	2日目	SL-PFXDB10A
- ( - )	2日目	SL-PFXDB12
- ( - )	2日目	SL-PFXDB13
- ( - )	2日目	SL-PFXDB15
- ( - )	2日目	SL-PFXDB16
- ( - )	2日目	SL-PFXDB17
- ( - )	2日目	SL-PFXDB18
- ( - )	2日目	SL-PFXDB20
- ( - )	2日目	SL-PFXDB20A
- ( - )	2日目	SL-PFXDB22
- ( - )	2日目	SL-PFXDB22A
- ( - )	2日目	SL-PFXDB25
- ( - )	2日目	SL-PFXDB25A
- ( - )	2日目	SL-PFXDB30
- ( - )	2日目	SL-PFXDB30A
- ( - )	2日目	SL-SFXDB6
- ( - )	2日目	SL-SFXDB8
- ( - )	2日目	SL-SFXDB10
- ( - )	2日目	SL-SFXDB12
- ( - )	2日目	SL-SFXDB13
- ( - )	2日目	SL-SFXDB15
- ( - )	2日目	SL-SFXDB16
- ( - )	2日目	SL-SFXDB17
- ( - )	2日目	SL-SFXDB18
- ( - )	2日目	SL-SFXDB20
- ( - )	2日目	SL-SFXDB20A
- ( - )	2日目	SL-SFXDB22
- ( - )	2日目	SL-SFXDB22A
- ( - )	2日目	SL-SFXDB25
- ( - )	2日目	SL-SFXDB25A
- ( - )	2日目	SL-SFXDB30
- ( - )	2日目	SL-SFXDB30A

基本情報

【特徴】インローが入っているため、位置決め可能な片持ちピンです。【取付方法】本体固定方法はナットと回転軸部はねじ止めとなります。

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口			大口			大口
数量	1〜4	5〜12	13〜19	20〜49	50〜100	101〜200	201以上
値引率	基準単価	5％	10％	18％	20％	20％	お見積り
出荷日	通常			＋1日	＋6日	＋12日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし

納期

日目出荷

				ご注文締切
急	ストークA早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	800円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律2,160円

出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

片持ちピン　インローおねじ取付・めねじタイプ・段付タイプのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

ローラーのシャフトとして

満足度：5.02020/05/27

樹脂ローラーのシャフトとして使用しました。ベアリングの組込もしっくりできました。

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品片持ちピン　インローおねじ取付・めねじタイプ・段付タイプ	片持ちピン　おねじ取付・めねじタイプ・段付タイプ	片持ちピン　インローおねじ取付・おねじタイプ・段付タイプ	片持ちピン　おねじ取付・おねじタイプ・段付タイプ	片持ちピン　インローおねじ取付・めねじタイプ・六角タイプ	片持ちピンインローおねじ取付・止め輪溝タイプ・段付タイプ・六角付タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	2日目	2日目	2日目	2日目	2日目	2日目
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	該当なし	該当なし	該当なし	該当なし	該当なし	-
回転部固定方法	おねじ	めねじ	おねじ	おねじ	おねじ	止め輪溝
軸固定方法	インローおねじ	おねじ	インローおねじ	おねじ	インローおねじ	インローおねじ
保持部形状	段付き二面幅	段付き二面幅	段付き二面幅	段付き二面幅	六角	段付き二面幅
