ミスミ

片持ちピンインローおねじ取付・止め輪溝タイプ・六角タイプ・六角穴付タイプ

カタログ |P.1-916

通常単価(税別): -

税込単価: -

通常出荷日：2日目

【新商品】取付易い六角穴付タイプを追加しました。【特徴】インローが入っているため、位置決め可能な片持ち...

詳細を確認

44.0

【新商品】取付易い六角穴付タイプを追加しました。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

ミスミ

片持ちピンおねじ取付止め輪溝タイプ・六角タイプ・六角穴付タイプ

通常出荷日：2 日目

よく一緒に見られています

ミスミ

片持ちピンおねじ取付止め輪溝タイプ・標準タイプ・六角穴付タイプ

通常出荷日：2 日目～

未確定：候補が192型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

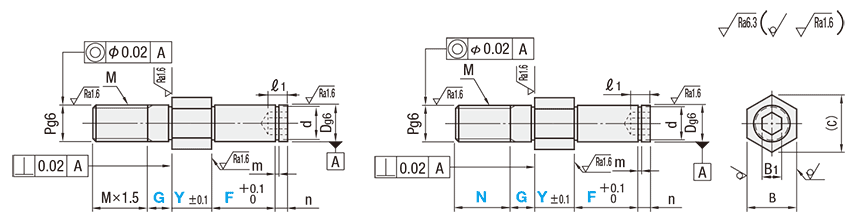

外形図・規格表

■六角穴（無し）

ねじ長さ固定タイプ

ねじ長さ指定タイプ

■六角穴（有り）

ねじ長さ固定タイプ

ねじ長さ指定タイプ

[ ! ]寸法によりセンター穴が付く場合がございます。

Type				[ M ]材質	[ S ]表面処理
六角穴（無し）		六角穴（有り）
ねじ長さ固定タイプ	ねじ長さ指定タイプ	ねじ長さ固定タイプ	ねじ長さ指定タイプ
LXCA	LXNCA	LXCAR	LXNCAR	S45C相当	四三酸化鉄皮膜
PLXCA	PLXNCA	PLXCAR	PLXNCAR	S45C相当	無電解ニッケルメッキ
SLXCA	SLXNCA	SLXCAR	SLXNCAR	SUS304	−

規格表

型式	−	Y	−	F	−	N
LXCA10	−	25	−	F18
PLXNCA12	−	15	−	F25	−	N12
LXCAR6	−	4	−	F10

■六角穴（無し）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		Dg₆		指定1mm単位				Pg₆	M (並目)	B	(C)	d		m	n	￥基準単価
型式				指定1mm単位								d				ねじ長さ固定タイプ			ねじ長さ指定タイプ
Type	No.			Y	F	G	[ ! ]N					基準寸法	許容差			ねじ長さ固定タイプ			ねじ長さ指定タイプ
Type	No.			Y	F	G	[ ! ]N					基準寸法	許容差			LXCA	PLXCA	SLXCA	LXNCA	PLXNCA	SLXNCA
ねじ長さ固定タイプ LXCA PLXCA SLXCA ねじ長さ指定タイプ LXNCA PLXNCA SLXNCA	3	3	−0.002 −0.008	2〜30	3〜 50	3〜 8	3〜 6	3	M 3	6	6.9	2	＋ 0.060 0	0.5	2	770	910	1,160	1,010	1,210	1,520
	4	4	−0.004 −0.012				4〜 8	4	M 4	6	6.9	3	＋ 0.060 0	0.7		860	1,030	1,290	1,120	1,340	1,690
	5	5					5〜10	5	M 5	7	8.1	4	＋ 0.075 0			1,160	1,390	1,720	1,520	1,820	2,270
	6	6		2〜60	5〜100	5〜10	6〜12	6	M 6	8	9.2	5	＋ 0.075 0			1,280	1,520	1,910	1,680	2,010	2,520
	8	8	−0.005 −0.014				8〜16	8	M 8	10	11.5	7	＋ 0.090 0	0.9	3	1,350	1,630	2,040	1,790	2,130	2,680
	10	10	−0.005 −0.014				10〜20	10	M10	13	15.0	9.6	0 − 0.090	1.15	3	1,450	1,720	2,160	1,900	2,270	2,850
	12	12	−0.006 −0.017		10〜100	5〜15	12〜24	12	M12	14	16.2	11.5	0 − 0.110		4	1,610	1,930	2,430	2,110	2,540	3,180
	13	13								17	19.6	12.4				1,790	2,140	2,680	2,340	2,810	3,520
	15	15								17	19.6	14.3				1,870	2,240	2,790	2,450	2,940	3,680
	16	16								19	21.9	15.2				2,150	2,580	3,270	2,820	3,400	4,290
	17	17				5〜20				19	21.9	16.2				2,280	2,740	3,480	2,990	3,600	4,570
	18	18								24	27.7	17	0 − 0.210	1.35		2,340	2,810	3,540	3,080	3,700	4,650
	20	20	−0.007 −0.020	4〜60			20〜40	20	M20			19				2,370	2,850	3,570	3,120	3,740	4,690
	20A	20						16	M16			19				2,370	2,850	3,570	3,120	3,740	4,690
	22	22						20	M20			21			5	2,370	2,850	3,570	3,120	3,740	4,690
	22A	22						16	M16			21				2,690	3,220	4,030	3,530	4,240	5,300
	25	25						20	M20	27	31.2	23.9				2,820	3,390	4,240	3,710	4,460	5,580
	25A	25						16	M16	27	31.2	23.9				2,820	3,390	4,240	3,710	4,460	5,580
	30	30						20	M20	32	36.9	28.6		1.65		3,330	3,990	5,010	4,380	5,250	6,580
	30A	30						16	M16	32	36.9	28.6		1.65		3,330	3,990	5,010	4,380	5,250	6,580

[ ! ]Nはねじ長さ指定タイプのみ指定可能です。

■六角穴（有り）

型式		Dg₆		指定1mm単位				Pg6	M (並目)	B	(C)	d		m	n	B₁	ℓ₁	￥基準単価
型式				指定1mm単位								d						ねじ長さ固定タイプ			ねじ長さ指定タイプ
Type	No.			Y	F	G	[ ! ] N					基準寸法	許容差					ねじ長さ固定タイプ			ねじ長さ指定タイプ
Type	No.			Y	F	G	[ ! ] N					基準寸法	許容差					LXCAR	PLXCAR	SLXCAR	LXNCAR	PLXNCAR	SLXNCAR
ねじ長さ固定タイプ LXCAR PLXCAR SLXCAR ねじ長さ指定タイプ LXNCAR PLXNCAR SLXNCAR	6	6	−0.004 −0.012	2～25	5～30	5〜10	6〜12	6	M 6	8	9.2	5	+0.075 0	0.7	2	3	3	1,980	2,220	2,610	2,380	2,710	3,220
	8	8	−0.005 −0.014		5～35		8〜16	8	M 8	10	11.5	7	0.09 0	0.9	3	4	4	2,050	2,330	2,740	2,490	2,830	3,380
	10	10	−0.005 −0.014		5～40		10〜20	10	M10	13	15	9.6	0 −0.090	1.15	3	5	5	2,150	2,420	2,860	2,600	2,970	3,550
	12	12	−0.006 −0.017		5～50	5〜15	12〜24	12	M12	14	16.2	11.5	0 −0.110		4	6	5.5	2,310	2,630	3,130	2,810	3,240	3,880
	15	15			5～60	5〜15				17	19.6	14.3				8	6	2,570	2,940	3,490	3,150	3,640	4,380
	17	17				5〜20				19	21.9	16.2				10	6	2,980	3,440	4,180	3,690	4,300	5,270
	20	20	−0.007 −0.020	4～45			20〜40	20	M20	24	27.7	19	0 −0.210	1.35				3,070	3,550	4,270	3,820	4,440	5,390
	20A	20						16	M16	24	27.7	19						3,070	3,550	4,270	3,820	4,440	5,390
	25	25						20	M20	27	31.2	23.9			5			3,520	4,090	4,940	4,410	5,160	6,280
	25A	25						16	M16	27	31.2	23.9						3,520	4,090	4,940	4,410	5,160	6,280
	30	30						20	M20	32	36.9	28.6		1.65				4,030	4,690	5,710	5,080	5,950	7,280
	30A	30						16	M16	32	36.9	28.6		1.65				4,030	4,690	5,710	5,080	5,950	7,280

[ ! ]Nはねじ長さ指定タイプのみ指定可能です。
[ ! ]六角穴（有り）の場合のY・Fの寸法は表1を参照の上、ご指定ください。

表1

D	Y+F
6~8	Y+F≧7
10~12	Y+F≧8
15	Y+F≧10
17~20	Y+F≧12
25~30	Y+F≧11

追加工

型式	-	Y	-	F	-	G	-	N	-	(YKC・WSC・SET)
FXCA25	-	30	-	F15	-	G8			-	YKC

Alterations

Y寸法公差変更

スパナ掛け四面変更

止め輪セット

Code

YKC

WSC

SET

Spec.

Y寸法公差を±0.05へ
変更します。
[ ! ]すべてのタイプに適用
指定方法 YKC

スパナ掛け二面幅を四面
カットに追加工します。
[ ! ]標準・段付タイプに適用
指定方法 WSC

軸径に適用する止め輪を付属します。
指定方法 SET
[ ! ]すべてのタイプに適用
止め輪形状
No.＝3〜8：E型止め輪
No.10〜30A：C型止め輪
止め輪材質

片持ちピン		止め輪
材質	表面処理	材質
S45C 相当	四三酸化鉄皮膜	ばね用鋼
S45C 相当	無電解ニッケルメッキ	SUS304−CSP
SUS304	−	SUS304−CSP
SCM435 相当	四三酸化鉄皮膜	ばね用鋼
SCM435 相当	無電解ニッケルメッキ	SUS304−CSP

¥/1Code

400

250

型番リスト

表示件数

型番

LXCA3-[2-30/1]-F[3-50/1]-G[3-8/1]

LXCA4-[2-30/1]-F[3-50/1]-G[3-8/1]

LXCA5-[2-30/1]-F[3-50/1]-G[3-8/1]

LXCA6-[2-60/1]-F[5-100/1]-G[5-10/1]

LXCA8-[2-60/1]-F[5-100/1]-G[5-10/1]

LXCA10-[2-60/1]-F[5-100/1]-G[5-10/1]

LXCA12-[2-60/1]-F[10-100/1]-G[5-15/1]

LXCA13-[2-60/1]-F[10-100/1]-G[5-15/1]

LXCA15-[2-60/1]-F[10-100/1]-G[5-15/1]

LXCA16-[2-60/1]-F[10-100/1]-G[5-15/1]

LXCA17-[2-60/1]-F[10-100/1]-G[5-20/1]

LXCA18-[2-60/1]-F[10-100/1]-G[5-20/1]

LXCA20-[4-60/1]-F[10-100/1]-G[5-20/1]

LXCA20A-[4-60/1]-F[10-100/1]-G[5-20/1]

LXCA22-[4-60/1]-F[10-100/1]-G[5-20/1]

LXCA22A-[4-60/1]-F[10-100/1]-G[5-20/1]

LXCA25-[4-60/1]-F[10-100/1]-G[5-20/1]

LXCA25A-[4-60/1]-F[10-100/1]-G[5-20/1]

LXCA30-[4-60/1]-F[10-100/1]-G[5-20/1]

LXCA30A-[4-60/1]-F[10-100/1]-G[5-20/1]

LXCAR6-[2-25/1]-F[5-30/1]-G[5-10/1]

LXCAR8-[2-25/1]-F[5-35/1]-G[5-10/1]

LXCAR10-[2-25/1]-F[5-40/1]-G[5-10/1]

LXCAR12-[2-25/1]-F[5-50/1]-G[5-15/1]

LXCAR15-[2-25/1]-F[5-60/1]-G[5-15/1]

LXCAR17-[2-25/1]-F[5-60/1]-G[5-20/1]

LXCAR20-[4-45/1]-F[5-60/1]-G[5-20/1]

LXCAR20A-[4-45/1]-F[5-60/1]-G[5-20/1]

LXCAR25-[4-45/1]-F[5-60/1]-G[5-20/1]

LXCAR25A-[4-45/1]-F[5-60/1]-G[5-20/1]

LXCAR30-[4-45/1]-F[5-60/1]-G[5-20/1]

LXCAR30A-[4-45/1]-F[5-60/1]-G[5-20/1]

LXNCA3-[2-30/1]-F[3-50/1]-G[3-8/1]-N[3-6/1]

LXNCA4-[2-30/1]-F[3-50/1]-G[3-8/1]-N[4-8/1]

LXNCA5-[2-30/1]-F[3-50/1]-G[3-8/1]-N[5-10/1]

LXNCA6-[2-60/1]-F[5-100/1]-G[5-10/1]-N[6-12/1]

LXNCA8-[2-60/1]-F[5-100/1]-G[5-10/1]-N[8-16/1]

LXNCA10-[2-60/1]-F[5-100/1]-G[5-10/1]-N[10-20/1]

LXNCA12-[2-60/1]-F[10-100/1]-G[5-15/1]-N[12-24/1]

LXNCA13-[2-60/1]-F[10-100/1]-G[5-15/1]-N[12-24/1]

LXNCA15-[2-60/1]-F[10-100/1]-G[5-15/1]-N[12-24/1]

LXNCA16-[2-60/1]-F[10-100/1]-G[5-15/1]-N[12-24/1]

LXNCA17-[2-60/1]-F[10-100/1]-G[5-20/1]-N[12-24/1]

LXNCA18-[2-60/1]-F[10-100/1]-G[5-20/1]-N[12-24/1]

LXNCA20-[4-60/1]-F[10-100/1]-G[5-20/1]-N[20-40/1]

LXNCA20A-[4-60/1]-F[10-100/1]-G[5-20/1]-N[20-40/1]

LXNCA22-[4-60/1]-F[10-100/1]-G[5-20/1]-N[20-40/1]

LXNCA22A-[4-60/1]-F[10-100/1]-G[5-20/1]-N[20-40/1]

LXNCA25-[4-60/1]-F[10-100/1]-G[5-20/1]-N[20-40/1]

LXNCA25A-[4-60/1]-F[10-100/1]-G[5-20/1]-N[20-40/1]

LXNCA30-[4-60/1]-F[10-100/1]-G[5-20/1]-N[20-40/1]

LXNCA30A-[4-60/1]-F[10-100/1]-G[5-20/1]-N[20-40/1]

LXNCAR6-[2-25/1]-F[5-30/1]-G[5-10/1]-N[6-12/1]

LXNCAR8-[2-25/1]-F[5-35/1]-G[5-10/1]-N[8-16/1]

LXNCAR10-[2-25/1]-F[5-40/1]-G[5-10/1]-N[10-20/1]

LXNCAR12-[2-25/1]-F[5-50/1]-G[5-15/1]-N[12-24/1]

LXNCAR15-[2-25/1]-F[5-60/1]-G[5-15/1]-N[12-24/1]

LXNCAR17-[2-25/1]-F[5-60/1]-G[5-20/1]-N[12-24/1]

LXNCAR20-[4-45/1]-F[5-60/1]-G[5-20/1]-N[20-40/1]

LXNCAR20A-[4-45/1]-F[5-60/1]-G[5-20/1]-N[20-40/1]
