パイプ回転軸　軽量ストレートタイプ

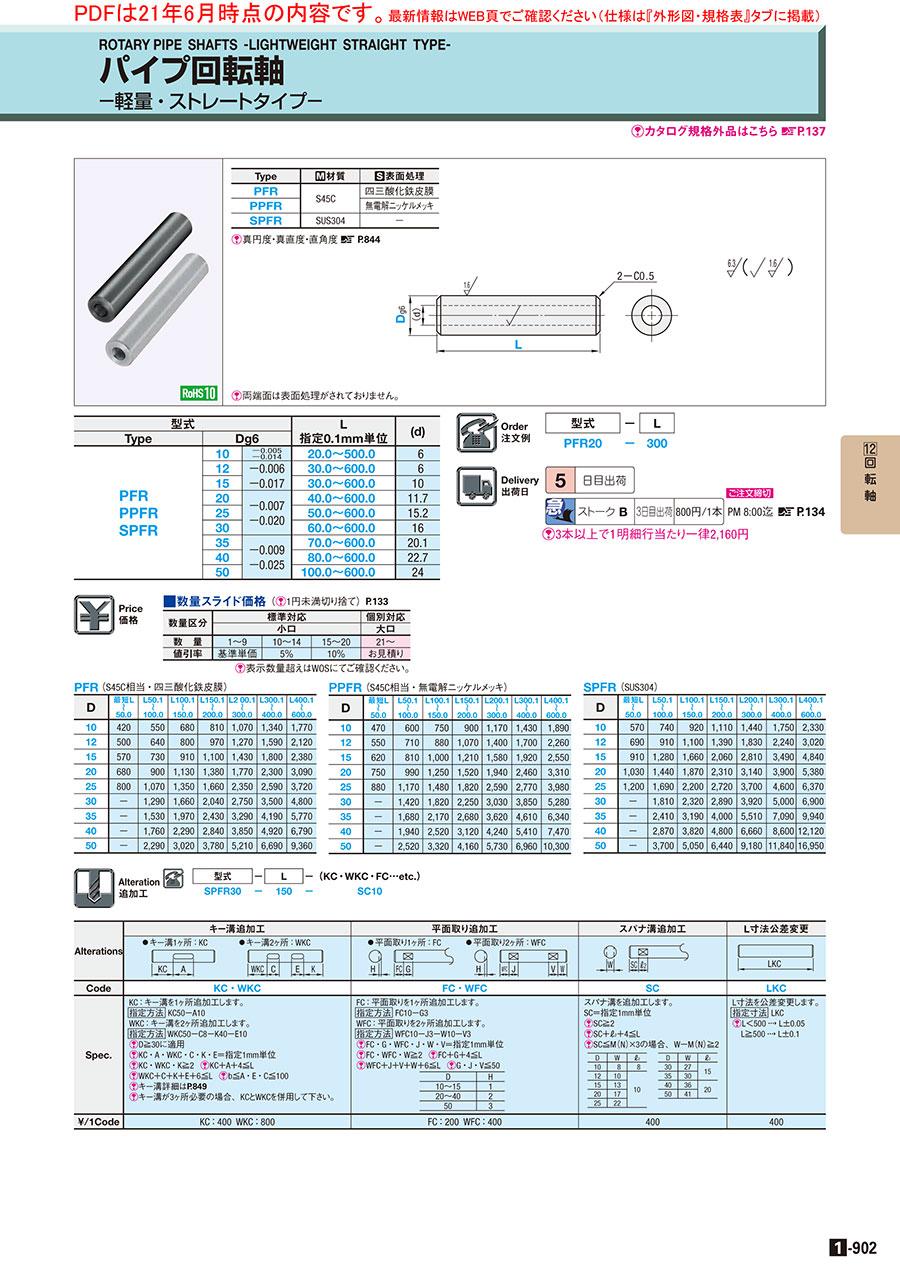

カタログ |P.1-902

4.5

平均満足度4.5

この商品のレビューをみる（7件）

通常単価(税別): -

税込単価: -

この商品のクリーン洗浄品

クリーン洗浄・梱包済みでお届けします

脱脂洗浄精密洗浄電解研磨+精密洗浄

ミスミ

【クリーン洗浄品】パイプ回転軸　軽量ストレートタイプ

通常出荷日：8 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

回転軸ストレートタイプ

4.6

通常出荷日：2 日目

パイプのため軽量化に最適！【基本形状】ストレートパイプ【軸端形状（左）】加工な...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
基本形状
ストレートパイプ
軸端形状（左）
加工なし
軸端形状（右）
加工なし
硬度
焼入なし
キー溝
キー溝オプション（追加工）
D公差
g6(研磨棒)
スパナ溝
スパナ溝オプション（追加工）
材質証明書
対象

ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が27型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

[ ! ]真円度・真直度・直角度・同軸度は（こちら）を参照ください。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、（d）公差、面取り公差は除く。
[ ! ]両端面は表面処理がされておりません。

Type	[ M ]材質	[ S ]表面処理
PFR	S45C	四三酸化鉄皮膜
PPFR	S45C	無電解ニッケルメッキ
SPFR	SUS304	−

規格表

型式	−	L
PFR20	−	300

型式			L	(d)
Type	Dg6		指定0.1mm単位	(d)
PFR PPFR SPFR	10	−0.005 −0.014	20.0〜500.0	6
	12	−0.006 −0.017	30.0〜600.0	6
	15	−0.006 −0.017	30.0〜600.0	10
	20	−0.007 −0.020	40.0〜600.0	11.7
	25		50.0〜600.0	15.2
	30		60.0〜600.0	16
	35	−0.009 −0.025	70.0〜600.0	20.1
	40		80.0〜600.0	22.7
	50		100.0〜600.0	24

[ ! ]内径d寸法は参考値となります。保証値では御座いませんのでご注意ください。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

追加工

追加工コード	追加工内容	適用条件	指定例	\/1Code
KC	キー溝1ヶ所追加	KC・A=1mm単位指定 [ ! ]D≧30に適用　[ ! ]KC≧2　 [ ! ]A≦100　[ ! ]KC+A+4≦L	SPFR30-300-KC20-A10	400
WKC	キー溝2ヶ所追加	WKC・C・K・E=1mm単位指定 [ ! ]D≧30に適用　[ ! ]WKC・K≧2　 [ ! ]E・C≦100　[ ! ]WKC+C+K+E+6≦L ※キー溝が3ヵ所必要な場合、KCとWKCを併用してください。	SPFR30-300-WKC5-C20-K5-E10	800
FC	平面取り1ヶ所追加	FC・G=1mm単位指定 [ ! ]G≦50　[ ! ]FC≧2　[ ! ]FC+G+4≦L ※Hはこちらを参照	SPFR30-300-FC10-G3	200
WFC	平面取り2ヶ所追加	WFC・J・W・V=1mm単位指定 [ ! ]J・V≦50　[ ! ]WFC・W≧2　[ ! ]WFC+J+V+W+6≦L ※Hはこちらを参照	SPFR30-300-WFC10-J15-W10-V20	400
SC	スパナ溝の追加	SC=1mm単位指定 [ ! ]SC≧2　[ ! ]SC+ℓ₂+4≦L　 [ ! ]SC≦M(N)×3の場合、W-M(N)≧2 ※W・ℓ₂はこちらを参照	SPFR30-300-SC10	400
LKC	L寸法公差変更	L＜500・・・L±0.05　L≧500・・・L±0.1	SPFR30-300-LKC	400

[ ! ]上記以外の追加工をご希望場合はカタログ規格外品サービスにて製作可否を含めお見積ください。

型番リスト

表示件数

型番

材質

詳細材質

表面処理

軸径 D

(mm)

長さ L

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

[鉄] S45C	S45C	[表面処理あり] 四三酸化鉄皮膜	10	20 ～ 500	S45C	四三酸化鉄皮膜	10	1個
[鉄] S45C	S45C	[表面処理あり] 四三酸化鉄皮膜	12	30 ～ 600	S45C	四三酸化鉄皮膜	10	1個
[鉄] S45C	S45C	[表面処理あり] 四三酸化鉄皮膜	15	30 ～ 600	S45C	四三酸化鉄皮膜	10	1個
[鉄] S45C	S45C	[表面処理あり] 四三酸化鉄皮膜	20	40 ～ 600	S45C	四三酸化鉄皮膜	10	1個
[鉄] S45C	S45C	[表面処理あり] 四三酸化鉄皮膜	25	50 ～ 600	S45C	四三酸化鉄皮膜	10	1個
[鉄] S45C	S45C	[表面処理あり] 四三酸化鉄皮膜	30	60 ～ 600	S45C	四三酸化鉄皮膜	10	1個
[鉄] S45C	S45C	[表面処理あり] 四三酸化鉄皮膜	35	70 ～ 600	S45C	四三酸化鉄皮膜	10	1個
[鉄] S45C	S45C	[表面処理あり] 四三酸化鉄皮膜	40	80 ～ 600	S45C	四三酸化鉄皮膜	10	1個
[鉄] S45C	S45C	[表面処理あり] 四三酸化鉄皮膜	50	100 ～ 600	S45C	四三酸化鉄皮膜	10	1個
[鉄] S45C	S45C	[表面処理あり] 無電解ニッケルメッキ	10	20 ～ 500	S45C	無電解ニッケルメッキ	10	1個
[鉄] S45C	S45C	[表面処理あり] 無電解ニッケルメッキ	12	30 ～ 600	S45C	無電解ニッケルメッキ	10	1個
[鉄] S45C	S45C	[表面処理あり] 無電解ニッケルメッキ	15	30 ～ 600	S45C	無電解ニッケルメッキ	10	1個
[鉄] S45C	S45C	[表面処理あり] 無電解ニッケルメッキ	20	40 ～ 600	S45C	無電解ニッケルメッキ	10	1個
[鉄] S45C	S45C	[表面処理あり] 無電解ニッケルメッキ	25	50 ～ 600	S45C	無電解ニッケルメッキ	10	1個
[鉄] S45C	S45C	[表面処理あり] 無電解ニッケルメッキ	30	60 ～ 600	S45C	無電解ニッケルメッキ	10	1個
[鉄] S45C	S45C	[表面処理あり] 無電解ニッケルメッキ	35	70 ～ 600	S45C	無電解ニッケルメッキ	10	1個
[鉄] S45C	S45C	[表面処理あり] 無電解ニッケルメッキ	40	80 ～ 600	S45C	無電解ニッケルメッキ	10	1個
[鉄] S45C	S45C	[表面処理あり] 無電解ニッケルメッキ	50	100 ～ 600	S45C	無電解ニッケルメッキ	10	1個
[ステンレス] SUS304	SUS304	なし	10	20 ～ 500	SUS304	-	10	1個
[ステンレス] SUS304	SUS304	なし	12	30 ～ 600	SUS304	-	10	1個
[ステンレス] SUS304	SUS304	なし	15	30 ～ 600	SUS304	-	10	1個
[ステンレス] SUS304	SUS304	なし	20	40 ～ 600	SUS304	-	10	1個
[ステンレス] SUS304	SUS304	なし	25	50 ～ 600	SUS304	-	10	1個
[ステンレス] SUS304	SUS304	なし	30	60 ～ 600	SUS304	-	10	1個
[ステンレス] SUS304	SUS304	なし	35	70 ～ 600	SUS304	-	10	1個
[ステンレス] SUS304	SUS304	なし	40	80 ～ 600	SUS304	-	10	1個
[ステンレス] SUS304	SUS304	なし	50	100 ～ 600	SUS304	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	SL-PPFR10
- ( - )	5日目	SL-PPFR12
- ( - )	5日目	SL-PPFR15
- ( - )	5日目	SL-PPFR20
- ( - )	5日目	SL-PPFR25
- ( - )	5日目	SL-PPFR30
- ( - )	5日目	SL-PPFR35
- ( - )	5日目	SL-PPFR40
- ( - )	5日目	SL-PPFR50
- ( - )	5日目	SL-SPFR10
- ( - )	5日目	SL-SPFR12
- ( - )	5日目	SL-SPFR15
- ( - )	5日目	SL-SPFR20
- ( - )	5日目	SL-SPFR25
- ( - )	5日目	SL-SPFR30
- ( - )	5日目	SL-SPFR35
- ( - )	5日目	SL-SPFR40
- ( - )	5日目	SL-SPFR50

基本情報

パイプのため軽量化に最適！

【基本形状】ストレートパイプ
【軸端形状（左）】加工なし
【軸端形状（右）】加工なし
【材質】S45C、SUS304
【硬度】焼入なし
【追加工対応】キー溝、平面取り、スパナ溝、L寸法公差変更
【D公差】g6(研磨棒)

ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

PFR (S45C相当・四三酸化鉄皮膜)
D	最短L 〜 50.0	L50.1 〜 100.0	L100.1 〜 150.0	L150.1 〜 200.0	L2 00.1 〜 300.0	L300.1 〜 400.0	L400.1 〜 600.0
10	440	580	710	850	1,120	1,410	1,860
12	530	670	840	1,020	1,330	1,670	2,230
15	600	770	960	1,160	1,500	1,890	2,500
20	710	950	1,190	1,450	1,860	2,420	3,240
25	840	1,120	1,420	1,740	2,470	2,720	3,910
30	－	1,350	1,740	2,140	2,890	3,680	5,040
35	－	1,610	2,070	2,550	3,450	4,400	6,060
40	－	1,850	2,400	2,980	4,040	5,170	7,130
50	－	2,400	3,170	3,970	5,470	7,020	9,830

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ＰＰFR (S45C相当・無電解ニッケルメッキ)
D	最短L 〜 50.0	L50.1 〜 100.0	L100.1 〜 150.0	L150.1 〜 200.0	L200.1 〜 300.0	L300.1 〜 400.0	L400.1 〜 600.0
10	490	630	790	950	1,230	1,500	1,980
12	580	750	920	1,120	1,470	1,790	2,370
15	650	850	1,050	1,270	1,660	2,020	2,680
20	790	1,040	1,310	1,600	2,040	2,580	3,480
25	920	1,230	1,550	1,910	2,720	2,910	4,180
30	－	1,490	1,910	2,360	3,180	4,040	5,540
35	－	1,760	2,280	2,810	3,800	4,840	6,660
40	－	2,040	2,650	3,280	4,450	5,680	7,840
50	－	2,650	3,490	4,370	6,020	7,310	10,820

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

SPＦR (SUS304)
D	最短L 〜 50.0	L50.1 〜 100.0	L100.1 〜 150.0	L150.1 〜 200.0	L200.1 〜 300.0	L300.1 〜 400.0	L400.1 〜 600.0
10	600	780	970	1,170	1,510	1,840	2,450
12	720	960	1,160	1,460	1,920	2,350	3,170
15	960	1,340	1,740	2,160	2,950	3,660	5,080
20	1,080	1,510	1,960	2,430	3,300	4,100	5,650
25	1,260	1,770	2,310	2,860	3,890	4,830	6,690
30	－	1,900	2,440	3,030	4,120	5,250	7,250
35	－	2,530	3,350	4,200	5,790	7,440	10,440
40	－	3,010	4,010	5,040	6,990	9,030	12,730
50	－	3,890	5,300	6,760	9,640	12,430	17,800

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数　量	1〜9	10〜14	15〜20	21～
値引率	基準単価	5％	10％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

				ご注文締切
急	ストークB	3日目出荷	800円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律2,160円

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
