スライドレール ３段引 重荷重・ステンレス・ロック機構タイプ
- 通常単価(税別)
- 5,462円～10,706円
- 税込単価
- 6,008円～11,777円
高さが35.3mmのステンレス製で重荷重対応の3段引きスライドレールです。全開...
詳細情報を確認するご注意
- スライドレールの選定方法や取付方法はこちらをご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が9型番あります。

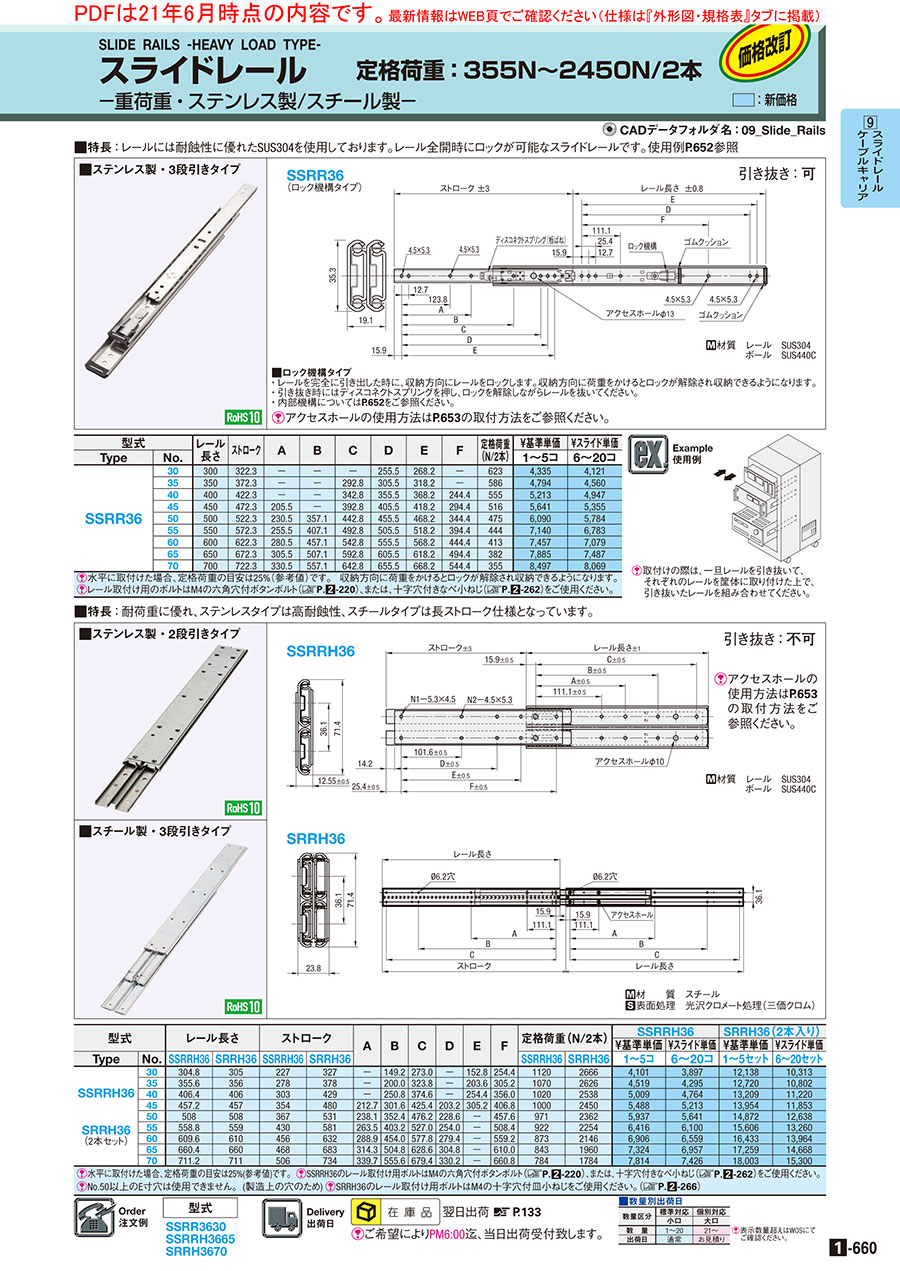

外形図・規格表
| SSRR36（ロック機構タイプ） 引き抜き：可 本商品は高さが35.3mmのステンレス製で重荷重対応の3段引きスライドレールです。全開時にロック機構が作動し、引き出しをしっかり固定できます。 収納方向に力を加えることでロック解除ができ、ディスコネクトスプリングを押すとレールの引き抜きもできます。 |
 |
規格表
| 型式 |
| SSRR3630 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■引き抜きについて
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | レール 長さ | ストローク | A | B | C | D | E | F | 定格荷重 (N/2本) | 質量 ｇ | ￥基準単価 | ￥スライド単価 | |
| Type | No. | 1〜5コ | 6〜20コ | ||||||||||
| SSRR36 | 30 | 300 | 322.3 | − | − | − | 255.5 | 268.2 | − | 623 | 570 | 4,552 | 4,327 |
| 35 | 350 | 372.3 | − | − | 292.8 | 305.5 | 318.2 | − | 586 | 672 | 5,034 | 4,788 | |
| 40 | 400 | 422.3 | − | − | 342.8 | 355.5 | 368.2 | 244.4 | 555 | 775 | 5,474 | 5,194 | |
| 45 | 450 | 472.3 | 205.5 | − | 392.8 | 405.5 | 418.2 | 294.4 | 516 | 877 | 5,923 | 5,623 | |
| 50 | 500 | 522.3 | 230.5 | 357.1 | 442.8 | 455.5 | 468.2 | 344.4 | 475 | 964 | 6,395 | 6,073 | |
| 55 | 550 | 572.3 | 255.5 | 407.1 | 492.8 | 505.5 | 518.2 | 394.4 | 444 | 1064 | 7,497 | 7,122 | |
| 60 | 600 | 622.3 | 280.5 | 457.1 | 542.8 | 555.5 | 568.2 | 444.4 | 413 | 1162 | 7,830 | 7,433 | |
| 65 | 650 | 672.3 | 305.5 | 507.1 | 592.8 | 605.5 | 618.2 | 494.4 | 382 | 1255 | 8,279 | 7,861 | |
| 70 | 700 | 722.3 | 330.5 | 557.1 | 642.8 | 655.5 | 668.2 | 544.4 | 355 | 1350 | 8,922 | 8,472 | |
| [ ! ]水平取り付けの荷重は、規格表定格荷重(N/2本)の25%以下が目安になります。（定格荷重×0.25以下）収納方向に荷重をかけるとロックが解除され収納できるようになります。 [ ! ]レール取付け用のボルトはM4の六角穴付ボタンボルト(こちら)、または、十字穴付きなべ小ねじ(>>こちら)をご使用ください。 | |||||||||||||
[ ! ]スライドレールは2本1セットで使用することを前提とした商品のため、1本で使用することを推奨いたしません。
そのため、1本の定格荷重はありません。またスライドレールは上下方向のご使用は推奨いたしません。
技術情報
■定格荷重の定義
スライドレールの定格荷重は2本1セットで使用して耐えられる荷重を記載しています。引き出しに収納するものの総重量を確認し、
総重量より大きい定格荷重のスライドレールをお選びください。
定格荷重は引出し側2本のレールを伸ばしきった時、 レール中央での静止荷重です。（Ｎ/2本）
■取り付け方による定格荷重の変化スライドレールの定格荷重は2本1セットで使用して耐えられる荷重を記載しています。引き出しに収納するものの総重量を確認し、
総重量より大きい定格荷重のスライドレールをお選びください。
- 取り付け方法により定格荷重は変化します。
- 例えば水平の取り付けの場合、定格荷重の目安は25%以下（参考値）になります。
■取付姿勢
- スライドレールの取り付け姿勢は、地面に対して垂直にした状態で、左右のスライドレールを平行に取り付けてください。規格表の定格荷重は、この姿勢の荷重を示しています。
- 取り付け姿勢によって耐荷重性能は大きく減少します。水平取り付けの荷重は、規格表定格荷重(N/2本)の25%以下が目安になります。（定格荷重×0.25以下）
- 水平取り付け時に上記参考値を超える荷重をかける場合や、レール中央より離れた重心に荷重をかける場合には、
インナーレールがアウターレールから外れることがあります。事前に試験を行い、ご確認頂いたうえでご使用ください。
垂直、平行に取付いている | スライドレールが垂直に取付いていない | スライドレールが同一水平線上にない | 水平取付で離れた重心に力をかける |
- アウターレールとインナーレールを引き抜きできるタイプとできないタイプがございます。
引き抜き可と記載のある商品は、引き出しに使用した場合など引き出しを抜くことができます。
引き抜き不可は、引き出しを抜くことができません。
- レールと取付穴が干渉している部分の取付は、アクセスホールを取付穴の上に移動して、ねじを取り付けてください。
関連リンク
[ ! ] 取付の際は、一旦レールを引き抜いて、それぞれのレールを筐体に組付けた上で、引き抜いたレールを組合せてください。
使用例
[ ! ] 取付の際は、一旦レールを引き抜いて、それぞれのレールを筐体に組付けた上で、引き抜いたレールを組合せてください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,462円 ( 6,008円 ) | 在庫品1日目当日出荷可能 |
6,041円 ( 6,645円 ) | 在庫品1日目当日出荷可能 |
6,569円 ( 7,226円 ) | 在庫品1日目当日出荷可能 |
7,108円 ( 7,819円 ) | 在庫品1日目当日出荷可能 |
7,674円 ( 8,441円 ) | 在庫品1日目当日出荷可能 |
8,996円 ( 9,896円 ) | 在庫品1日目当日出荷可能 |
9,396円 ( 10,336円 ) | 在庫品1日目当日出荷可能 |
9,935円 ( 10,929円 ) | 在庫品1日目当日出荷可能 |
10,706円 ( 11,777円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
高さが35.3mmのステンレス製で重荷重対応の3段引きスライドレールです。全開時にロック機構が作動し、引き出しをしっかり固定できます。収納方向に力を加えることでロック解除ができ、ディスコネクトスプリングを押すとレールの引き抜きもできます。
ご注意
- スライドレールの選定方法や取付方法はこちらをご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
商品担当おすすめ
スライドレール ３段引 重荷重・ステンレス・ロック機構タイプのレビュー
作業箱の引き出し
5
5.02022/05/30
荷台の作業箱に使用しました。屋外で傾斜のある場所で作業箱を引き出した時にロック機構がとても役立ちました。
0人が参考にしています。
台車の作業台
5
5.02020/07/22
伸ばしたときにロックされて簡単に戻らないところと、短い長さで長いストロークがある点が良かったです。また機会があればリピー...もっと読む
0人が参考にしています。
プレスで使用
4
4.02020/03/24
プレスの中にワークを出し入れする際、この商品を使用しています。短いサイズで長いストロークが出ること、荷重が合っていること...もっと読む
0人が参考にしています。
