スライドレール ３段引 軽荷重・スチールタイプ
- 通常単価(税別)
- 2,212円～3,984円
- 税込単価
- 2,433円～4,382円
高さが27mmのスチール製で軽荷重対応の3段引きスライドレールです。全開時には...
詳細情報を確認するご注意
- スライドレールの選定方法や取付方法はこちらをご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が7型番あります。

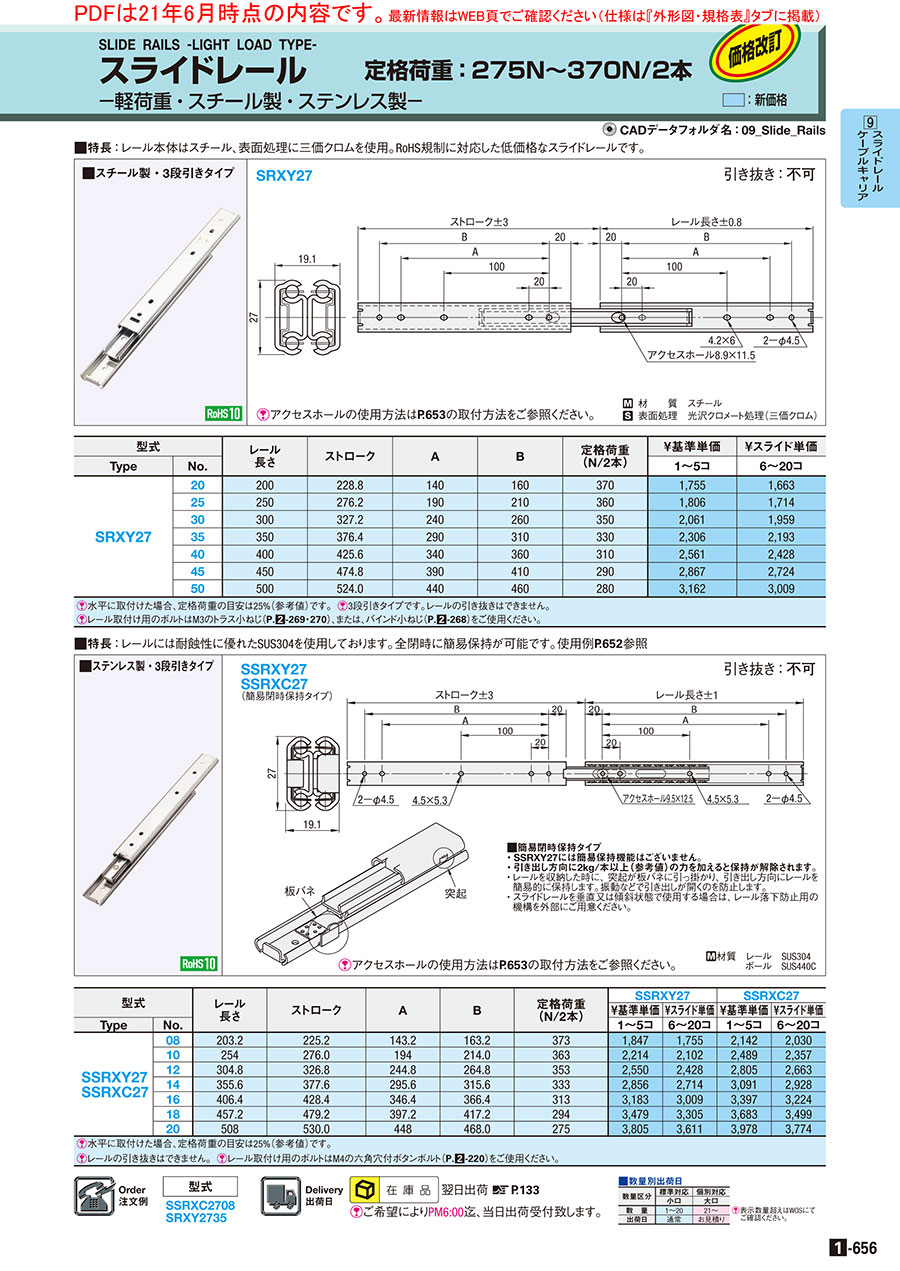

外形図・規格表
[ M ] 材質：スチール [ S ] 表面処理：光沢クロメート処理（三価クロム）
[ ! ]数量１の注文で１個納品されます。
[ ! ]スライドレールの使用温度範囲：5℃～35℃
[ ! ]アクセスホールの使用方法はこちらの取付方法をご参照ください。
| SRXY27 引き抜き：不可 |
 |
[ ! ]数量１の注文で１個納品されます。
[ ! ]スライドレールの使用温度範囲：5℃～35℃
[ ! ]アクセスホールの使用方法はこちらの取付方法をご参照ください。
規格表
| 型式 |
| SRXY2735 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | レール 長さ | ストローク | A | B | 定格荷重 (N/2本) | 質量 ｇ | ￥基準単価 | ￥スライド単価 | |
| Type | No. | 1〜5コ | 6〜20コ | ||||||
| SRXY27 | 20 | 200 | 228.8 | 140 | 160 | 370 | 311 | 1,843 | 1,746 |
| 25 | 250 | 276.2 | 190 | 210 | 360 | 800 | 1,896 | 1,800 | |
| 30 | 300 | 327.2 | 240 | 260 | 350 | 960 | 2,164 | 2,057 | |
| 35 | 350 | 376.4 | 290 | 310 | 330 | 1120 | 2,421 | 2,303 | |
| 40 | 400 | 425.6 | 340 | 360 | 310 | 1280 | 2,689 | 2,549 | |
| 45 | 450 | 474.8 | 390 | 410 | 290 | 1460 | 3,010 | 2,860 | |
| 50 | 500 | 524.0 | 440 | 460 | 280 | 1600 | 3,320 | 3,159 | |
| [ ! ]水平取り付けの荷重は、規格表定格荷重(N/2本)の25%以下が目安になります。（定格荷重×0.25以下）[ ! ]3段引きタイプです。レールの引き抜きはできません。 [ ! ]レール取付け用のボルトはM3のトラス小ねじ(こちら)、または、バインド小ねじ(こちら)をご使用ください。 | |||||||||
技術情報
■定格荷重の定義
定格荷重は引出し側2本のレールを伸ばしきった時、 レール中央での静止荷重です。（Ｎ/2本）
■取付姿勢
■引き抜きについて
- スライドレールの取り付け姿勢は、地面に対して垂直にした状態で、左右のスライドレールを平行に取り付けてください。規格表の定格荷重は、この姿勢の荷重を示しています。
- 取り付け姿勢によって耐荷重性能は大きく減少します。水平取り付けの荷重は、規格表定格荷重(N/2本)の25%以下が目安になります。（定格荷重×0.25以下）
- 水平取り付け時に上記参考値を超える荷重をかける場合や、レール中央より離れた重心に荷重をかける場合には、
インナーレールがアウターレールから外れることがあります。事前に試験を行い、ご確認頂いたうえでご使用ください。
垂直、平行に取付いている | スライドレールが垂直に取付いていない | スライドレールが同一水平線上にない | 水平取付で離れた重心に力をかける |
- アウターレールとインナーレールを引き抜きできるタイプとできないタイプがございます。
引き抜き可と記載のある商品は、引き出しに使用した場合など引き出しを抜くことができます。
引き抜き不可は、引き出しを抜くことができません。 - 引き抜き不可の場合、レールと取り付け穴が干渉している部分の取り付けは、アクセス ホールを取り付け穴の上に移動して、ねじを取り付けてください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
価格が安い代替相当品
|
|---|
2,212円 ( 2,433円 ) | 在庫品1日目当日出荷可能 |
|
2,275円 ( 2,503円 ) | 在庫品1日目当日出荷可能 |
|
2,597円 ( 2,857円 ) | 在庫品1日目当日出荷可能 |
|
2,905円 ( 3,196円 ) | 在庫品1日目当日出荷可能 |
|
3,227円 ( 3,550円 ) | 在庫品1日目当日出荷可能 |
|
3,612円 ( 3,973円 ) | 在庫品1日目当日出荷可能 |
|
3,984円 ( 4,382円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
高さが27mmのスチール製で軽荷重対応の3段引きスライドレールです。全開時には引き出しを奥までしっかり引き出せます。※レールの引き抜きはできません。
ご注意
- スライドレールの選定方法や取付方法はこちらをご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
