スライドレール 3段引 中荷重・ステンレスタイプ

ご注意

  • スライドレールの選定方法や取付方法はこちらをご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定:候補が9型番あります。
数量:

外形図・規格表


SSRXN36引き抜き:不可

スライドレール 3段引 中荷重・ステンレスタイプ:関連画像

[ M ]材質 レール:SUS304BA ボール:SUS440C
[ ! ]数量1の注文で1個納品されます。
[ ! ]スライドレールの使用温度範囲:5℃~35℃
[ ! ]アクセスホールの使用方法はこちらの取付方法をご参照ください。


規格表

型式
SSRXN3620
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式レール長さストロークABCD定格荷重
(N/2本)
質量
¥基準単価¥スライド単価
TypeNo.1〜5コ6〜20コ
SSRXN3612304.8327.2149.2260.32735886202,9352,785
14355.6377.9200311.1323.85797203,0212,860
16406.4428.7250.8361.9374.65598203,2673,095
18457.2479.5212.7301.6412.7425.45499203,5243,342
20508.0530.3238.1352.4463.5476.253010303,8023,610
22558.8580.3263.5403.2514.352750011304,0493,845
24609.6631.9288.9454565.1577.848112304,4454,220
26660.4682.7314.3504.8615.9628.646113304,7024,467
28711.2733.5339.7555.6666.7679.444114305,0344,778
[ ! ]水平取り付けの荷重は、規格表定格荷重(N/2本)の25%以下が目安になります。(定格荷重×0.25以下) [ ! ]引出しが完全に引出せる3段引きタイプです。レールの引き抜きはできません。
[ ! ]レール取付け用のボルトはM4の十字穴付きなべ小ねじ(こちら)をご使用ください。

技術情報

■定格荷重の定義
ロッドエンドベアリング -標準タイプ・L寸ショートタイプ-:関連画像
定格荷重は引出し側2本のレールを伸ばしきった時、 レール中央での静止荷重です。(N/2本)
■取付姿勢
  • スライドレールの取り付け姿勢は、地面に対して垂直にした状態で、左右のスライドレールを平行に取り付けてください。規格表の定格荷重は、この姿勢の荷重を示しています。
  • 取り付け姿勢によって耐荷重性能は大きく減少します。水平取り付けの荷重は、規格表定格荷重(N/2本)の25%以下が目安になります。(定格荷重×0.25以下)
  • 水平取り付け時に上記参考値を超える荷重をかける場合や、レール中央より離れた重心に荷重をかける場合には、
    インナーレールがアウターレールから外れることがあります。事前に試験を行い、ご確認頂いたうえでご使用ください。
スライドレール 3段引 中荷重・ステンレスタイプ:関連画像
垂直、平行に取付いている
スライドレール 3段引 中荷重・ステンレスタイプ:関連画像
スライドレールが垂直に取付いていない
スライドレール 3段引 中荷重・ステンレスタイプ:関連画像
スライドレールが同一水平線上にない
スライドレール 3段引 中荷重・ステンレスタイプ:関連画像
水平取付で離れた重心に力をかける
■引き抜きについて
  • アウターレールとインナーレールを引き抜きできるタイプとできないタイプがございます。
    引き抜き可と記載のある商品は、引き出しに使用した場合など引き出しを抜くことができます。
    引き抜き不可と記載のある商品は、引き出しを抜くことができません。
  • 引き抜き不可の場合、レールと取り付け穴が干渉している部分の取り付けは、アクセス ホールを取り付け穴の上に移動して、ねじを取り付けてください。
ロッドエンドベアリング -標準タイプ・L寸ショートタイプ-:関連画像

型番リスト

表示件数

ストローク(範囲)

(mm)

レール長さ(範囲)

(mm)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

RoHS?最小発注数量
351~550
151~350
327.2
304.8
588
10
1個
351~550
351~550
378
355.6
579
10
1個
351~550
351~550
428.4
406.4
559
10
1個
351~550
351~550
479.2
457.2
549
10
1個
351~550
351~550
530
508
530
10
1個
551~750
551~750
580.8
558.8
500
10
1個
551~750
551~750
631.6
609.6
480
10
1個
551~750
551~750
682.4
660.4
461
10
1個
551~750
551~750
733.2
711.2
441
10
1個
通常単価(税別) (税込単価)
通常出荷日
価格が安い代替相当品

詳細情報

基本情報

高さが35.3mmのステンレス製で中荷重対応の3段引きスライドレールです。耐食性に優れ、全開時には引き出しを奥までしっかり引き出せます。※レールの引き抜きはできません。

ご注意

  • スライドレールの選定方法や取付方法はこちらをご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格


在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
■数量別出荷日
数量区分標準対応個別対応
小口大口
数 量1~2021~
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。
出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

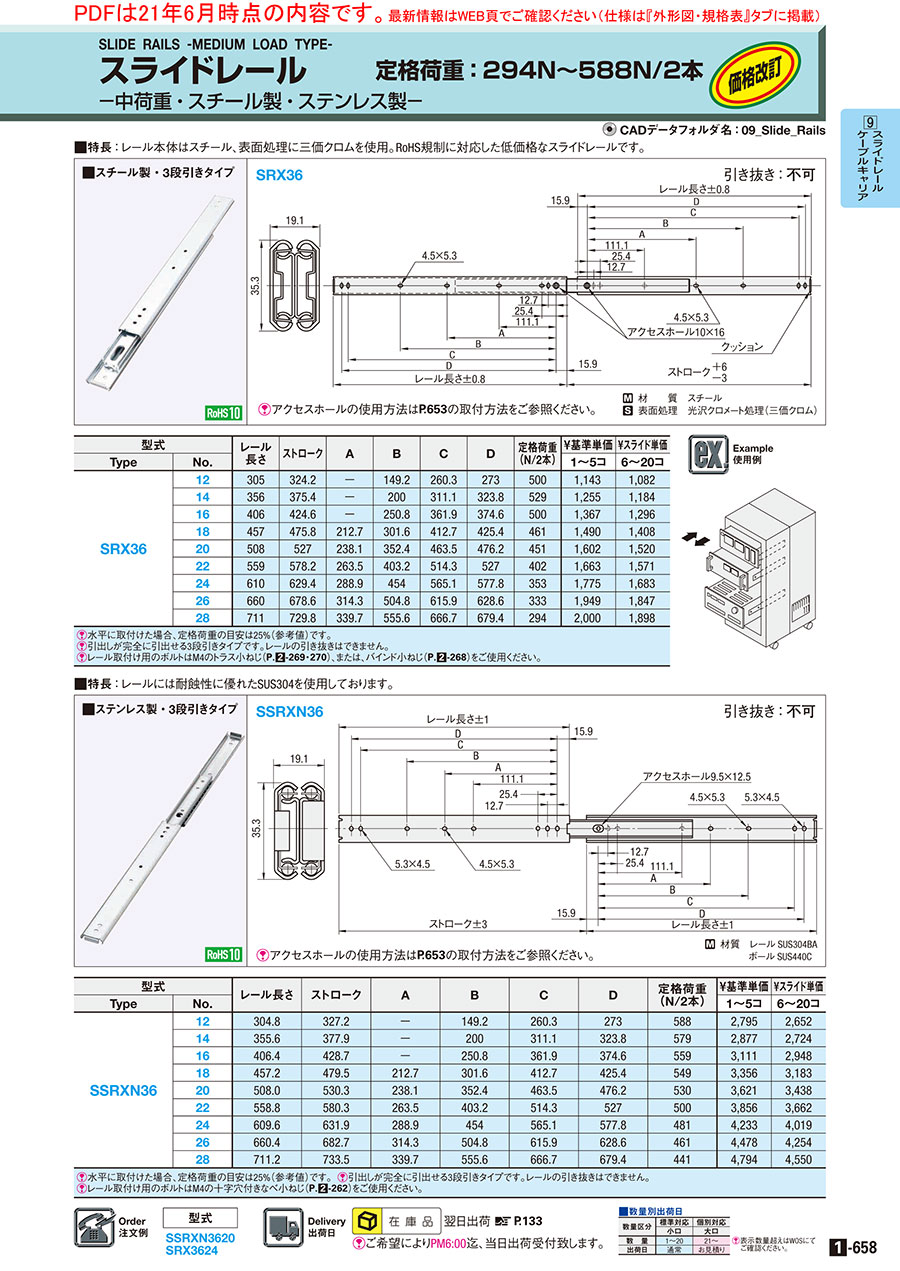

1-658

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
