クランプレバー付リニアブッシュ　ハウジングユニット　ワイドブロック

カタログ |P.1-368

平均満足度4.0

この商品のレビューをみる（5件）

通常単価(税別): 4,340円～11,240円

税込単価: 4,774円～12,364円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応リニアブッシュハウジングユニットワイドブロックシングル

通常価格(税別)： 580円 (税込価格：638円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

リニアブッシュハウジングユニット　ワイドブロック　シングルタイプ/ミドルタイプ

4.7

通常価格(税別)： 970円 (税込価格：1,067円)

通常出荷日：在庫品1日目

ミスミオリジナル規格。スタンダードタイプに比べ、クランプレバー付タイプはワーク...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
タイプ
ハウジングワイドブロック
直動/回転運動
リニアブッシュ(直動のみ)
外筒材質
SUJ2相当
外筒表面処理
白アルマイト処理
ボール材質
SUJ2相当
保持器材質
樹脂(ジュラコンM90相当)
シール
シール付
スペーサー・止め板材質
SUJ2相当
材質証明書
対象外

ご注意

ミスミ製リニアブッシュは、潤滑ユニットMXを除き、グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄・乾燥をした後、グリースを塗布して使用することを推奨いたします。
推奨洗浄方法：超音波洗浄機、もしくは白灯油
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が96型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

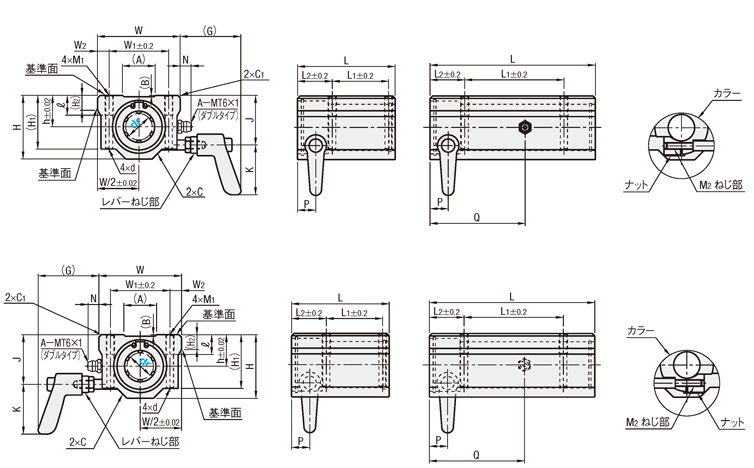

外形図・規格表

右レバータイプ

シングル

ダブル

左レバータイプ

シングル

ダブル

＊クランプレバーを回すことで、内部のナットがシャフトを締めつける構造となっています。

Type

使用リニア
ブッシュ

ホルダ

カラー・ネジ部

使用クランプ
レバー
(>>こちら)

レバー部

レバーネジ部

ナット

使用雰囲気
温度

右レバータイプ

左レバータイプ

[ M ]材質

[ S ]表面処理

[ M ]材質

[ S ]表面処理

[ M ]材質

シングル

ダブル

シングル

ダブル

(>>こちら)

LHBBC

LHBBWC

LHBLC

LHBLWC

LMU

アルミ
合金

白アルマイト
処理

SUS304相当

CLFSC

亜鉛
ダイカスト

焼付塗装

SUS303相当

ステンレス
(SUS)

−20〜80℃

規格表

型式
LHBBC16 LHBLC20L LHBBC16G LHBLC20H	(Lタイプグリース入り) (Gタイプグリース入り) (Hタイプグリース入り)

[ ! ]各種グリースに変更できます。
出荷日・価格・性能については >>こちら

型式				L		L₁		L₂		h	H	(H₁)	(H₂)	W	W₁	W₂	M₁	M₂	d	ℓ	(A)	(B)	(G)	J	K	P	N ＊	Q ＊	C	C₁
Type	dr	許容差		シングル	ダブル	シングル	ダブル	シングル	ダブル
		シングル	ダブル
LHBBC LHBLC LHBBWC LHBLWC	16	0 −0.009	0 −0.010	59	100	34	60	21	21	19	38.5	32.5	9	50	36	7	M5	M4	4.3	12	19.8	0.85	36.7	30	30	11	6.5	57.5	6	1.5
	20	0 −0.010	0 −0.012	69	111	40	70	24	23	21	41	35	11	54	40		M6		5.2		21	0.5	34.7	34		11.5	7.5	63	6	1.5
	25			85	148	50	100	26.5	27	26	51.5	42	12	76	54	11	M8	M5	7	18	36	1	33.7	42.5		13.5	4.5	83	9.5	1.5
	30			90	158	58	110	25	27	30	59.5	49	15	78	58	10					39.9	0.75	32.7	49			5.5	88	10.5	1.5

[ ! ]使用上の注意は>>こちらを参照してください。[ ! ]納入時に防錆油を塗布しています。
[ ! ]M₁は通し穴の為、ボルトがブッシュに干渉しない様に管理してください。[ ! ]基準面は型番記載シールの裏側になります。
＊ダブルタイプのみ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

dr	最大スラスト荷重 N		基本定格荷重				質量(g)		￥基準単価
	グリース有		C(動)N		Co(静)N		質量(g)		LHBBC LHBLC	LHBBWC LHBLWC
	グリース有	締付けトルク N・m	シングル	ダブル	シングル	ダブル	シングル	ダブル	LHBBC LHBLC	LHBBWC LHBLWC
16	250	1.5	775	1230	1180	2350	358	538	4,130	5,200
20	250	1.5	882	1400	1370	2740	420	725	4,680	5,930
25	250	3	980	1560	1570	3140	865	1465	5,630	7,240
30	500	3	1570	2490	2740	5490	1039	1784	6,610	8,700

kgf＝N×0.101972

型番リスト

表示件数

型番

内接円径 dr

(φ)

基本定格荷重　動定格

(N)

全長 L

(mm)

潤滑の種類

基本定格荷重動定格（詳細）

(N)

基本定格荷重静定格

(N)

内接円形許容差（マイナス側）

(mm)

レバー方向

RoHS?

最小発注数量

16	775	59	なし	775	1180	-0.009	右レバータイプ	10	1個
16	775	59	[グリース塗布] Aタイプ：アルバニヤS2(工業用万能)	-	-	-	右レバータイプ	10	1個
16	775	59	[グリース塗布] Gタイプ：LG2(低発塵・NSK製)	775	1180	-0.009	右レバータイプ	10	1個
16	775	59	[グリース塗布] Hタイプ：FGL-1(食品・飲料向)	775	1180	-0.009	右レバータイプ	10	1個
16	775	59	[グリース塗布] Lタイプ：ET-100K(耐熱性)	775	1180	-0.009	右レバータイプ	10	1個
16	775	59	[グリース塗布] Yタイプ：AFF(低発塵・THK製)	-	-	-	右レバータイプ	10	1個
20	882	69	なし	882	1370	-0.01	右レバータイプ	10	1個
20	882	69	[グリース塗布] Aタイプ：アルバニヤS2(工業用万能)	-	-	-	右レバータイプ	10	1個
20	882	69	[グリース塗布] Gタイプ：LG2(低発塵・NSK製)	882	1370	-0.01	右レバータイプ	10	1個
20	882	69	[グリース塗布] Hタイプ：FGL-1(食品・飲料向)	882	1370	-0.01	右レバータイプ	10	1個
20	882	69	[グリース塗布] Lタイプ：ET-100K(耐熱性)	882	1370	-0.01	右レバータイプ	10	1個
20	882	69	[グリース塗布] Yタイプ：AFF(低発塵・THK製)	-	-	-	右レバータイプ	10	1個
25	980	85	なし	980	1570	-0.01	右レバータイプ	10	1個
25	980	85	[グリース塗布] Aタイプ：アルバニヤS2(工業用万能)	-	-	-	右レバータイプ	10	1個
25	980	85	[グリース塗布] Gタイプ：LG2(低発塵・NSK製)	980	1570	-0.01	右レバータイプ	10	1個
25	980	85	[グリース塗布] Hタイプ：FGL-1(食品・飲料向)	980	1570	-0.01	右レバータイプ	10	1個
25	980	85	[グリース塗布] Lタイプ：ET-100K(耐熱性)	980	1570	-0.01	右レバータイプ	10	1個
25	980	85	[グリース塗布] Yタイプ：AFF(低発塵・THK製)	-	-	-	右レバータイプ	10	1個
30	1570	90	なし	1570	2740	-0.01	右レバータイプ	10	1個
30	1570	90	[グリース塗布] Aタイプ：アルバニヤS2(工業用万能)	-	-	-	右レバータイプ	10	1個
30	1570	90	[グリース塗布] Gタイプ：LG2(低発塵・NSK製)	1570	2740	-0.01	右レバータイプ	10	1個
30	1570	90	[グリース塗布] Hタイプ：FGL-1(食品・飲料向)	1570	2740	-0.01	右レバータイプ	10	1個
30	1570	90	[グリース塗布] Lタイプ：ET-100K(耐熱性)	1570	2740	-0.01	右レバータイプ	10	1個
30	1570	90	[グリース塗布] Yタイプ：AFF(低発塵・THK製)	-	-	-	右レバータイプ	10	1個
16	1230	100	なし	1230	2350	-0.01	右レバータイプ	10	1個
16	1230	100	[グリース塗布] Aタイプ：アルバニヤS2(工業用万能)	-	-	-	右レバータイプ	10	1個
16	1230	100	[グリース塗布] Gタイプ：LG2(低発塵・NSK製)	1230	2350	-0.01	右レバータイプ	10	1個
16	1230	100	[グリース塗布] Hタイプ：FGL-1(食品・飲料向)	1230	2350	-0.01	右レバータイプ	10	1個
16	1230	100	[グリース塗布] Lタイプ：ET-100K(耐熱性)	1230	2350	-0.01	右レバータイプ	10	1個
16	1230	100	[グリース塗布] Yタイプ：AFF(低発塵・THK製)	-	-	-	右レバータイプ	10	1個
20	1400	111	なし	1400	2740	-0.012	右レバータイプ	10	1個
20	1400	111	[グリース塗布] Aタイプ：アルバニヤS2(工業用万能)	-	-	-	右レバータイプ	10	1個
20	1400	111	[グリース塗布] Gタイプ：LG2(低発塵・NSK製)	1400	2740	-0.012	右レバータイプ	10	1個
20	1400	111	[グリース塗布] Hタイプ：FGL-1(食品・飲料向)	1400	2740	-0.012	右レバータイプ	10	1個
20	1400	111	[グリース塗布] Lタイプ：ET-100K(耐熱性)	1400	2740	-0.012	右レバータイプ	10	1個
20	1400	111	[グリース塗布] Yタイプ：AFF(低発塵・THK製)	-	-	-	右レバータイプ	10	1個
25	1560	148	なし	1560	3140	-0.012	右レバータイプ	10	1個
25	1560	148	[グリース塗布] Aタイプ：アルバニヤS2(工業用万能)	-	-	-	右レバータイプ	10	1個
25	1560	148	[グリース塗布] Gタイプ：LG2(低発塵・NSK製)	1560	3140	-0.012	右レバータイプ	10	1個
25	1560	148	[グリース塗布] Hタイプ：FGL-1(食品・飲料向)	1560	3140	-0.012	右レバータイプ	10	1個
25	1560	148	[グリース塗布] Lタイプ：ET-100K(耐熱性)	1560	3140	-0.012	右レバータイプ	10	1個
25	1560	148	[グリース塗布] Yタイプ：AFF(低発塵・THK製)	-	-	-	右レバータイプ	10	1個
30	2490	158	なし	2490	5490	-0.012	右レバータイプ	10	1個
30	2490	158	[グリース塗布] Aタイプ：アルバニヤS2(工業用万能)	-	-	-	右レバータイプ	10	1個
30	2490	158	[グリース塗布] Gタイプ：LG2(低発塵・NSK製)	2490	5490	-0.012	右レバータイプ	10	1個
30	2490	158	[グリース塗布] Hタイプ：FGL-1(食品・飲料向)	2490	5490	-0.012	右レバータイプ	10	1個
30	2490	158	[グリース塗布] Lタイプ：ET-100K(耐熱性)	2490	5490	-0.012	右レバータイプ	10	1個
30	2490	158	[グリース塗布] Yタイプ：AFF(低発塵・THK製)	-	-	-	右レバータイプ	10	1個
16	775	59	なし	775	1180	-0.009	左レバータイプ	10	1個
16	775	59	[グリース塗布] Aタイプ：アルバニヤS2(工業用万能)	-	-	-	左レバータイプ	10	1個
16	775	59	[グリース塗布] Gタイプ：LG2(低発塵・NSK製)	775	1180	-0.009	左レバータイプ	10	1個
16	775	59	[グリース塗布] Hタイプ：FGL-1(食品・飲料向)	775	1180	-0.009	左レバータイプ	10	1個
16	775	59	[グリース塗布] Lタイプ：ET-100K(耐熱性)	775	1180	-0.009	左レバータイプ	10	1個
16	775	59	[グリース塗布] Yタイプ：AFF(低発塵・THK製)	-	-	-	左レバータイプ	10	1個
20	882	69	なし	882	1370	-0.01	左レバータイプ	10	1個
20	882	69	[グリース塗布] Aタイプ：アルバニヤS2(工業用万能)	-	-	-	左レバータイプ	10	1個
20	882	69	[グリース塗布] Gタイプ：LG2(低発塵・NSK製)	882	1370	-0.01	左レバータイプ	10	1個
20	882	69	[グリース塗布] Hタイプ：FGL-1(食品・飲料向)	882	1370	-0.01	左レバータイプ	10	1個
20	882	69	[グリース塗布] Lタイプ：ET-100K(耐熱性)	882	1370	-0.01	左レバータイプ	10	1個
20	882	69	[グリース塗布] Yタイプ：AFF(低発塵・THK製)	-	-	-	左レバータイプ	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,340円 ( 4,774円 )	在庫品1日目当日出荷可能
5,240円 ( 5,764円 )	5日目
6,440円 ( 7,084円 )	5日目
6,440円 ( 7,084円 )	5日目
6,440円 ( 7,084円 )	5日目
6,440円 ( 7,084円 )	5日目
4,910円 ( 5,401円 )	在庫品1日目当日出荷可能
5,810円 ( 6,391円 )	5日目
7,010円 ( 7,711円 )	5日目
7,010円 ( 7,711円 )	5日目
7,010円 ( 7,711円 )	5日目
7,010円 ( 7,711円 )	5日目
5,910円 ( 6,501円 )	在庫品1日目当日出荷可能
6,810円 ( 7,491円 )	5日目
8,010円 ( 8,811円 )	5日目
8,010円 ( 8,811円 )	5日目
8,010円 ( 8,811円 )	5日目
8,010円 ( 8,811円 )	5日目
6,940円 ( 7,634円 )	在庫品1日目当日出荷可能
7,840円 ( 8,624円 )	5日目
9,040円 ( 9,944円 )	5日目
9,040円 ( 9,944円 )	5日目
9,040円 ( 9,944円 )	5日目
9,040円 ( 9,944円 )	5日目
5,460円 ( 6,006円 )	在庫品1日目当日出荷可能
6,360円 ( 6,996円 )	5日目
7,560円 ( 8,316円 )	5日目
7,560円 ( 8,316円 )	5日目
7,560円 ( 8,316円 )	5日目
7,560円 ( 8,316円 )	5日目
6,230円 ( 6,853円 )	在庫品1日目当日出荷可能
7,130円 ( 7,843円 )	5日目
8,330円 ( 9,163円 )	5日目
8,330円 ( 9,163円 )	5日目
8,330円 ( 9,163円 )	5日目
8,330円 ( 9,163円 )	5日目
7,600円 ( 8,360円 )	在庫品1日目当日出荷可能
8,500円 ( 9,350円 )	5日目
9,700円 ( 10,670円 )	5日目
9,700円 ( 10,670円 )	5日目
9,700円 ( 10,670円 )	5日目
9,700円 ( 10,670円 )	5日目
9,140円 ( 10,054円 )	在庫品1日目当日出荷可能
10,040円 ( 11,044円 )	5日目
11,240円 ( 12,364円 )	5日目
11,240円 ( 12,364円 )	5日目
11,240円 ( 12,364円 )	5日目
11,240円 ( 12,364円 )	5日目
4,340円 ( 4,774円 )	在庫品1日目当日出荷可能
5,240円 ( 5,764円 )	5日目
6,440円 ( 7,084円 )	5日目
6,440円 ( 7,084円 )	5日目
6,440円 ( 7,084円 )	5日目
6,440円 ( 7,084円 )	5日目
4,910円 ( 5,401円 )	在庫品1日目当日出荷可能
5,810円 ( 6,391円 )	5日目
7,010円 ( 7,711円 )	5日目
7,010円 ( 7,711円 )	5日目
7,010円 ( 7,711円 )	5日目
7,010円 ( 7,711円 )	5日目

基本情報
納期・価格
概要・仕様

基本情報

ミスミオリジナル規格。スタンダードタイプに比べ、クランプレバー付タイプはワークの位置調整が可能な規格です。

ご注意

ミスミ製リニアブッシュは、潤滑ユニットMXを除き、グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄・乾燥をした後、グリースを塗布して使用することを推奨いたします。
推奨洗浄方法：超音波洗浄機、もしくは白灯油
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1〜19	20〜34	35～
値引率	基準単価	基準単価	10％
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

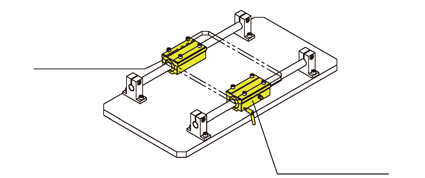

使用例

クランプレバー付
リニアブシュ
左レバータイプ

クランプレバー付
リニアブシュ
右レバータイプ

■使用上の注意
・組付けの際はレバーを緩め、ナットがシャフトに干渉しない位置まで来てからシャフトを挿入してください。
・シャフトを挿入しない状態での使用（空締め）は避けてください。変形し、使用できなくなることがあります。
・仮固定装置として使用することを推奨します。安全固定装置としては使用しないでください。

圧縮

■最大スラスト荷重の測定方法
ハウジングユニット内部のカラーを上記締付トルクにて締め付けた後、試験機にて圧縮し、シャフトが動き始めた時
の荷重を最大スラスト荷重とする。＊グリース有の場合の最大スラスト荷重を測定した。
