ノック穴付リニアブッシュ ハウジングユニット トールブロック
- 通常単価(税別)
- 1,940円～10,500円
- 税込単価
- 2,134円～11,550円
ミスミオリジナル規格。スタンダードタイプに比べ、ノック穴付タイプは装置の組み立...
詳細情報を確認する- 特性・用途
- 該当なし
- タイプ
- ハウジングトールブロック
- 直動/回転運動
- リニアブッシュ(直動のみ)
- 外筒材質
- SUJ2相当
- 外筒表面処理
- 白アルマイト処理
- ボール材質
- SUJ2相当
- 保持器材質
- 樹脂(ジュラコンM90相当)
- シール
- シール付
- スペーサー・止め板材質
- SUJ2相当
ご注意
- ミスミ製リニアブッシュは、潤滑ユニットMXを除き、グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄・乾燥をした後、 グリースを塗布して使用することを推奨いたします。
- 推奨洗浄方法：超音波洗浄機、もしくは白灯油
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が120型番あります。

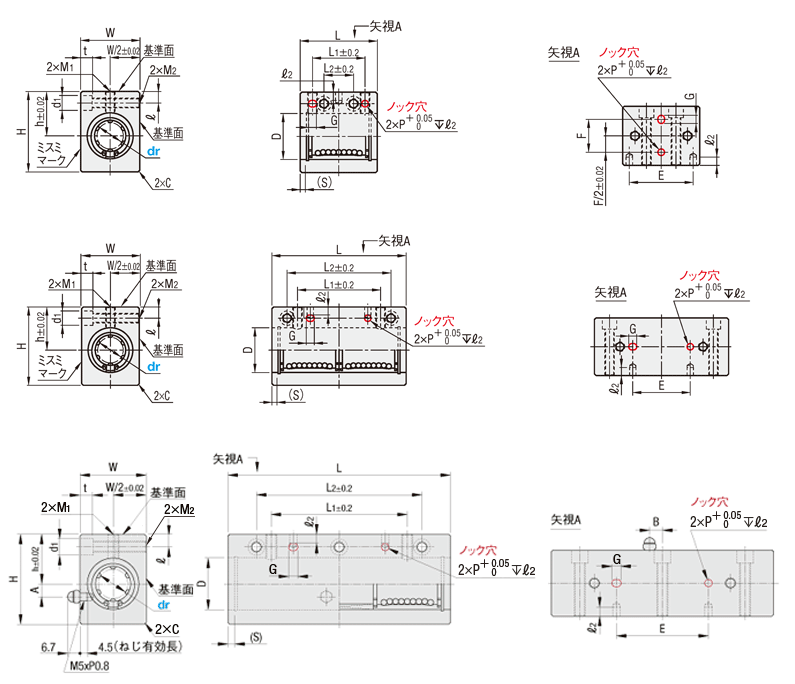

外形図・規格表
[ ! ]各種グリースに変更できます。
出荷日・価格・性能については >>こちら
[ ! ]使用上の注意は>>こちらを参照してください。[ ! ]M1は通し穴の為、ボルトがブッシュに干渉しない様に管理してください。[ ! ]ダブルタイプ・ロングタイプのノック穴位置はdrの中心に対し±0.02になります。
