ミニフランジ付リニアブッシュ
- 通常単価(税別)
- 740円～6,060円
- 税込単価
- 814円～6,666円
通常出荷日：在庫品1日目～14日目一部当日出荷可能
【特長】スタンダードタイプに比べてフランジ径（H寸）が5~8mm小さく、省スペースの使用に適した規格で...
詳細を確認- ミスミ製リニアブッシュは、潤滑ユニットMXを除き、グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄・乾燥をした後、 グリースを塗布して使用することを推奨いたします。
- 推奨洗浄方法：超音波洗浄機、もしくは白灯油
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が324型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

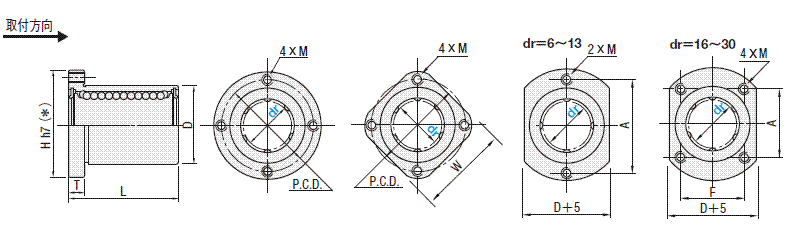

外形図・規格表
＊丸フランジのみ適用
丸フランジ
角フランジ
二面フランジ
＊丸フランジのみ適用
| Type | 外筒 | ボール | 保持器 | 使用雰囲気温度 | [ A ]付属品 | ||||
| 丸フランジ | 角フランジ | 二面フランジ | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | [ M ]材質 | [ M ]材質 | ||
| LHTR | LHTS | LHTC | SUJ2相当 | 58HRC〜 | − | SUJ2相当 | 樹脂(ジュラコンM90相当) | －20〜 80℃ | シール[ M ]材質ニトリルゴム (－20〜120℃) |
| LHTRF | LHTSF | LHTCF | ステンレス(SUS) | －20〜110℃ | |||||
[ ! ]各種グリースに変更できます。
出荷日・価格・性能については>>こちら
kgf＝N×0.101972
＊1、外径Dの中心点と内径drの中心点のズレ量の最大値。
＊2、D部とフランジ取付面の直角度。
[ ! ]使用上の注意は>>こちらを参照してください。
規格表
| 型式 | |
LHTR16 LHTR10L LHTR10G LHTR10H | (Lタイプグリース入り) (Gタイプグリース入り) (Hタイプグリース入り) |
出荷日・価格・性能については>>こちら
dr | D | L | H | T | M | P.C.D. | W | F | A | 偏芯(mm) (最大) ＊1 | 直角度 ＊2 | ボール条列 | 基本定格荷重 | 質量(g) | ||||||
許容差 | 許容差 | 許容差 | C(動)N | Co(静)N | 丸フランジ | 角フランジ | 二面フランジ | |||||||||||||
6 | 0 -0.009 | 12 | 0 -0.013 | 19 | ±0.3 | 23 | 5 | M3 | 17 | 18 | − | 17 | 0.012 | 0.012 | 4 | 206 | 265 | 19 | 15 | 17 |
8 | 15 | 24 | 27 | 21 | 21 | − | 21 | 265 | 380 | 30 | 25 | 27 | ||||||||
10 | 19 | 0 -0.016 | 29 | 34 | 6 | M4 | 26 | 26 | − | 26 | 372 | 549 | 61 | 50 | 53 | |||||
12 | 21 | 30 | 37 | 29 | 28 | − | 29 | 412 | 598 | 66 | 52 | 57 | ||||||||
13 | 23 | 32 | 38 | 30 | 30 | − | 30 | 510 | 784 | 78 | 66 | 70 | ||||||||
16 | 28 | 37 | 43 | 35 | 33 | 20 | 29 | 775 | 1180 | 108 | 90 | 99 | ||||||||
20 | 0 -0.010 | 32 | 0 -0.019 | 42 | 48 | 8 | M5 | 39 | 37 | 22 | 32 | 0.015 | 0.015 | 5 | 882 | 1370 | 159 | 130 | 145 | |
25 | 40 | 59 | 56 | 47 | 45 | 27 | 39 | 6 | 980 | 1570 | 314 | 283 | 298 | |||||||
30 | 45 | 64 | 66 | 10 | M6 | 55 | 51 | 32 | 45 | 1570 | 2740 | 417 | 350 | 380 | ||||||
＊1、外径Dの中心点と内径drの中心点のズレ量の最大値。
＊2、D部とフランジ取付面の直角度。
[ ! ]使用上の注意は>>こちらを参照してください。
