リニアブッシュ ミドル
- 通常単価(税別)
- 490円～4,570円
- 税込単価
- 539円～5,027円
全長はシングルの1.5倍・許容モーメントは4.3倍で、ダブルタイプのスペースが...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- タイプ
- ストレート
- 直動/回転運動
- リニアブッシュ(直動のみ)
- 外筒材質
- SUJ2相当
- 保持器材質
- 樹脂(ジュラコンM90相当)
- シール
- シール付
ご注意
- ミスミ製リニアブッシュは、潤滑ユニットMXを除き、グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄・乾燥をした後、 グリースを塗布して使用することを推奨いたします。
- 推奨洗浄方法：超音波洗浄機、もしくは白灯油
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

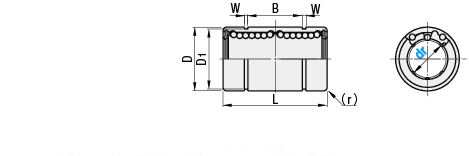

外形図・規格表
[ ! ]全長はシングルタイプの約1.5倍、許容モーメントは約4.3倍（許容荷重比較参照）
| Type | 外筒 | ボール | 保持器 | 使用雰囲気 温度 | [ A ]付属品 | ||
| ストレートタイプ | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | [ M ]材質 | [ M ]材質 | ||
| LMUD | SUJ2相当 | 58HRC〜 | − | SUJ2相当 | 樹脂 (ジュラコンM90相当) | －20〜80℃ | シール[ M ]材質 ニトリルゴム |
| LMUDM | 無電解ニッケルメッキ | SUS440C相当 | |||||
規格表
LMUDM12L| 型式 | D許容差 | L | B | W | D1 | (r) | 偏芯(mm) (最大) | ボール条列 | 基本定格荷重 | 静的許容 モーメント(N・m) | 質量(g) | |||||||
| Type | dr | 許容差 | 表面処理なし | 表面処理あり | 許容差 | 許容差 | C(動)N | Co(静)N | ||||||||||
| LMUD LMUDM | 6 | 0 −0.010 | 12 | 0 −0.013 | 0 −0.018 | 29 | 0 −0.3 | 20 | 0 −0.5 | 1.1 | 11.5 | 0.4 | 0.015 | 4 | 226 | 310 | 1.42 | 12 |
| 8 | 15 | 37 | 25 | 14.3 | 310 | 452 | 2.12 | 27 | ||||||||||
| 10 | 19 | 0 −0.016 | 0 −0.021 | 47 | 30 | 1.3 | 18 | 508 | 718 | 4.37 | 49 | |||||||
| 12 | 21 | 20 | 0.8 | 634 | 814 | 6.2 | 54 | |||||||||||
| 13 | 23 | 22 | 640 | 826 | 6.2 | 69 | ||||||||||||
| 16 | 28 | 56 | 35 | 1.6 | 27 | 1164 | 1448 | 13.1 | 112 | |||||||||
| 20 | 0 −0.012 | 32 | 0 −0.019 | 0 −0.025 | 65 | 40 | 0 −0.6 | 30.5 | 0.02 | 5 | 1554 | 2068 | 18.3 | 152 | ||||
| 25 | 40 | 83 | 55 | 1.85 | 38 | 2.0 | 6 | 1725 | 3068 | 25.3 | 332 | |||||||
| 30 | 45 | 90 | 71.3 | 42.5 | 2440 | 3974 | 42.7 | 422 | ||||||||||
kgf＝N×0.101972
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
価格が安い代替相当品
|
|---|
500円 ( 550円 ) | 在庫品1日目当日出荷可能 |
|
1,000円 ( 1,100円 ) | 5日目 |
- |
2,000円 ( 2,200円 ) | 5日目 |
- |
2,000円 ( 2,200円 ) | 5日目 |
- |
2,000円 ( 2,200円 ) | 5日目 |
- |
2,000円 ( 2,200円 ) | 5日目 |
- |
490円 ( 539円 ) | 在庫品1日目当日出荷可能 |
|
990円 ( 1,089円 ) | 5日目 |
- |
1,990円 ( 2,189円 ) | 5日目 |
- |
1,990円 ( 2,189円 ) | 5日目 |
- |
1,990円 ( 2,189円 ) | 5日目 |
- |
1,990円 ( 2,189円 ) | 5日目 |
- |
500円 ( 550円 ) | 在庫品1日目当日出荷可能 |
|
1,000円 ( 1,100円 ) | 5日目 |
- |
2,000円 ( 2,200円 ) | 5日目 |
- |
2,000円 ( 2,200円 ) | 5日目 |
- |
2,000円 ( 2,200円 ) | 5日目 |
- |
2,000円 ( 2,200円 ) | 5日目 |
- |
530円 ( 583円 ) | 在庫品1日目当日出荷可能 |
|
1,430円 ( 1,573円 ) | 5日目 |
- |
2,630円 ( 2,893円 ) | 5日目 |
- |
2,630円 ( 2,893円 ) | 5日目 |
- |
2,630円 ( 2,893円 ) | 5日目 |
- |
2,630円 ( 2,893円 ) | 5日目 |
- |
560円 ( 616円 ) | 在庫品1日目当日出荷可能 |
|
1,460円 ( 1,606円 ) | 5日目 |
- |
2,660円 ( 2,926円 ) | 5日目 |
- |
2,660円 ( 2,926円 ) | 5日目 |
- |
2,660円 ( 2,926円 ) | 5日目 |
- |
2,660円 ( 2,926円 ) | 5日目 |
- |
660円 ( 726円 ) | 在庫品1日目当日出荷可能 |
|
1,560円 ( 1,716円 ) | 5日目 |
- |
2,760円 ( 3,036円 ) | 5日目 |
- |
2,760円 ( 3,036円 ) | 5日目 |
- |
2,760円 ( 3,036円 ) | 5日目 |
- |
2,760円 ( 3,036円 ) | 5日目 |
- |
900円 ( 990円 ) | 在庫品1日目当日出荷可能 |
|
1,800円 ( 1,980円 ) | 5日目 |
- |
3,000円 ( 3,300円 ) | 5日目 |
- |
3,000円 ( 3,300円 ) | 5日目 |
- |
3,000円 ( 3,300円 ) | 5日目 |
- |
3,000円 ( 3,300円 ) | 5日目 |
- |
1,210円 ( 1,331円 ) | 在庫品1日目当日出荷可能 |
|
2,110円 ( 2,321円 ) | 5日目 |
- |
3,310円 ( 3,641円 ) | 5日目 |
- |
3,310円 ( 3,641円 ) | 5日目 |
- |
3,310円 ( 3,641円 ) | 5日目 |
- |
3,310円 ( 3,641円 ) | 5日目 |
- |
1,640円 ( 1,804円 ) | 在庫品1日目当日出荷可能 |
|
2,540円 ( 2,794円 ) | 5日目 |
- |
3,740円 ( 4,114円 ) | 5日目 |
- |
3,740円 ( 4,114円 ) | 5日目 |
- |
3,740円 ( 4,114円 ) | 5日目 |
- |
3,740円 ( 4,114円 ) | 5日目 |
- |
750円 ( 825円 ) | 在庫品1日目当日出荷可能 |
|
1,250円 ( 1,375円 ) | 5日目 |
- |
2,250円 ( 2,475円 ) | 5日目 |
- |
2,250円 ( 2,475円 ) | 5日目 |
- |
2,250円 ( 2,475円 ) | 5日目 |
- |
2,250円 ( 2,475円 ) | 5日目 |
- |
詳細情報
基本情報
全長はシングルの1.5倍・許容モーメントは4.3倍で、ダブルタイプのスペースがない場合に最適です。
ご注意
- ミスミ製リニアブッシュは、潤滑ユニットMXを除き、グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄・乾燥をした後、 グリースを塗布して使用することを推奨いたします。
- 推奨洗浄方法：超音波洗浄機、もしくは白灯油
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| dr | ￥基準単価 | |
| ミドルタイプ | ||
| LMUD | LMUDM | |
| 6 | 480 | 710 |
| 8 | 470 | 700 |
| 10 | 480 | 710 |
| 12 | 500 | 740 |
| 13 | 530 | 790 |
| 16 | 630 | 920 |
| 20 | 860 | 1,230 |
| 25 | 1,150 | 1,750 |
| 30 | 1,560 | 2,350 |
◦LMUD
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | ||
| 数 量 | 1〜34 | 35〜100 | 101～ |
| 値引率 | 基準単価 | 10％ | 18％ |
| 出荷日 | 通常 | お見積り | |
◦LMUDM
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1〜19 | 20〜34 | 35〜100 | 101～ |
| 値引率 | 基準単価 | 基準単価 | 10％ | 18％ |
| 出荷日 | 通常 | お見積り | ||
