リニアブッシュ ショート
- 通常単価(税別)
- 590円～3,630円
- 税込単価
- 649円～3,993円
シングルタイプより全長（L寸）が短いため、L寸方向に省スペースな設計が可能です...
詳細情報を確認する- タイプ
- ストレート
- 直動/回転運動
- リニアブッシュ(直動のみ)
- 保持器材質
- 樹脂(ジュラコンM90相当)
- シール
- シール付
ご注意
- ミスミ製リニアブッシュは、潤滑ユニットMXを除き、グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄・乾燥をした後、 グリースを塗布して使用することを推奨いたします。
- 推奨洗浄方法：超音波洗浄機、もしくは白灯油
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表

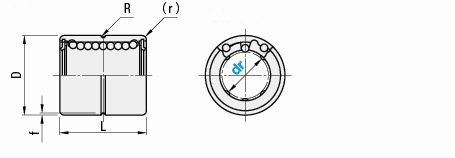

外形図
ショートタイプ
（シール付）
| Type | 外筒 | ボール | 保持器 | 使用雰囲気温度 | シール有無 | シール材質・ 使用温度範囲 | ||
| ショートタイプ | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | [ M ]材質 | [ M ]材質 | |||
| LMUT | SUJ2相当 | 58HRC〜 | − | SUJ2相当 | 樹脂(ジュラコンM90相当) | －20〜80℃ | シール有り | ニトリルゴム (－20〜120℃) |
| LMUTM | 無電解ニッケルメッキ | SUS440C相当 | シール有り | |||||
| SLMUT | SUS440C相当 | 56HRC〜 | − | シール有り | ||||
規格表
| 型式 | ||
| LMUT8 | ||
| LMUD10 | ||
 | LMUDM12L | (Lタイプグリース入り) |
| dr | D許容差 | L | R | f | （r） | 偏芯(mm) (最大) | ボール条列 | 基本定格荷重 | 質量 (g) | |||||
| 許容差 | 表面処理 | 表面処理 | 許容差 | C(動)N | Co(静)N | |||||||||
| なし | あり | |||||||||||||
| 6 | 0 －0.010 | 12 | 0 －0.011 | 0 －0.015 | 16 | 0 －0.2 | 1 | 0.3 | 0.4 | 0.012 | 4 | 113 | 155 | 6.6 |
| 8 | 15 | 20 | 155 | 226 | 14.7 | |||||||||
| 10 | 19 | 0 －0.013 | 0 －0.018 | 25 | 1.2 | 0.4 | 254 | 359 | 26.1 | |||||
| 12 | 21 | 0.8 | 317 | 407 | 28.6 | |||||||||
| 13 | 23 | 320 | 413 | 36.3 | ||||||||||
| 16 | 28 | 30 | 1.5 | 0.5 | 582 | 724 | 60 | |||||||
| 20 | 0 －0.01 | 32 | 0 －0.16 | 0 －0.021 | 35 | 0.015 | 5 | 777 | 1034 | 81.6 | ||||
[ ! ]ガイド部が短いため、モーメントが掛かる仕様には適しません。
以下グリースを選択していただくことで、グリース塗布付きに変更することができます。
| 種類 | 製品名 | 主な特長 |
| Aタイプ | アルバニアグリースS2（昭和シェル石油製） | さまざまなグリース潤滑箇所に適する工業用万能グリースです。 |
| Yタイプ | AFF（THK製） | 発塵量が少なく、また安定した転がり抵抗値、耐フレッチング性に優れたグリースです。 |
| Gタイプ | LG2（日本精工製） | 発塵量が少なく、また耐摩耗性、防錆性に優れたグリースです。 |
| Lタイプ | ET-100K（協同油脂製） | 耐熱・酸化安定性に優れています。また付着・粘着力に優れており、飛散・漏洩が少ないです。 |
| Hタイプ | FGL（Lubriplate®） | 食品・飲料・医薬品の加工・詰込装置等の潤滑に適しています。（NSF H-1登録No.043534） |
| 項目 | 条件 | 単位 | 測定方法 | Aタイプ | Yタイプ | Gタイプ | Lタイプ | Hタイプ |
| 増ちょう剤 | − | − | − | リチウム系 | リチウム系 | リチウム系 | 芳香族ジウレア | アルミニウム複合石鹸 |
| 基油 | − | − | − | 鉱油 | 高級合成油 | 鉱油＋合成炭化水素油 | エーテル系合成油 | USPホワイト油 |
| 基油 動粘度 | 40℃ | mm2/s | JIS K2220 23 | 131 | 100 | 32 | − | 105（ASTMD-445） |
| 100℃ | 12.2 | − | 5.4 | − | 11.5（ASTMD-445） | |||
| 混和ちょう度 | − | − | JIS K2220 7 | 283 | 315 | 199 | 280 | 310（ASTMD-217） |
| 滴点 | − | ℃ | JIS K2220 8 | 181 | 220 | 201 | 260＜ | 238（ASTMD-217） |
| 蒸発量 | 99℃×22hr | wt% | JIS K2220 10 | 0.2 | 0.7 | 1.4 | − | 0.27（ASTMD−972） |
| 離油度 | 100℃×24hr | wt% | JIS K2220 11 | 2.4 | 2.6 | 0.8 | 1.2 | 2.1（ASTMD−1742） |
| 使用温度 | 大気中 | ℃ | − | ‐25～120 | ‐40～120 | −20～70 | −40～200 | −12～177 |
技術資料
【シャフト外径とブッシュ内径のはめあい】
参考:ミスミ製リニアブッシュ内径・シャフト外径公差域
| 寸法 （mm） | リニアブッシュ シングルタイプ（LMU） 内径寸法公差 | シャフト（SFJ） 外径寸法公差（g6） | ||||||||
| 0 | φ3～5 | φ6～16 | φ20～30 | φ35～50 | ||||||
| －0.001 | ||||||||||
| －0.002 | φ3 | |||||||||
| －0.003 | ||||||||||
| －0.004 | φ4～6 | |||||||||
| －0.005 | φ8～10 | |||||||||
| －0.006 | φ12～18 | |||||||||
| －0.007 | φ20～30 | |||||||||
| －0.008 | ||||||||||
| －0.009 | φ35～50 | |||||||||
| －0.010 | ||||||||||
| －0.011 | ||||||||||
| －0.012 | ||||||||||
| －0.013 | ||||||||||
| －0.014 | ||||||||||
| －0.015 | ||||||||||
| －0.016 | ||||||||||
| －0.017 | ||||||||||
| －0.018 | ||||||||||
| －0.019 | ||||||||||
| －0.020 | ||||||||||
| －0.021 | ||||||||||
| －0.022 | ||||||||||
| －0.023 | ||||||||||
| －0.024 | ||||||||||
| －0.025 | ||||||||||
ご推奨致します。
【ブッシュ外径とハウジング内径のはめあい】
参考：ミスミ製リニアブッシュ外径・ハウジング径公差域
| 製品 | お客様設計 | |||
| 内径 dr | 外径D | ハウジング径 | ||
| 許容差 | 許容差H7 | |||
| 3 | 7 | 0 －0.009 | 7 | ＋0.015 0 |
| 4 | 8 | 8 | ||
| 5 | 10 | 10 | ||
| 6 | 12 | 0 －0.011 | 12 | ＋0.018 0 |
| 8 | 15 | 15 | ||
| 10 | 19 | 0 －0.013 | 19 | ＋0.021 0 |
| 12 | 21 | 21 | ||
| 13 | 23 | 23 | ||
| 16 | 28 | 28 | ||
| 20 | 32 | 0 －0.016 | 32 | ＋0.025 0 |
| 25 | 40 | 40 | ||
| 30 | 45 | 45 | ||
| 35 | 52 | 0 －0.019 | 52 | ＋0.030 0 |
| 40 | 60 | 60 | ||
| 50 | 80 | 80 | ||
ブッシュとハウジングはすきまばめとなります。
関連リンク
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
価格が安い代替相当品
|
|---|
610円 ( 671円 ) | 在庫品1日目当日出荷可能 |
|
1,110円 ( 1,221円 ) | 5日目 |
- |
2,110円 ( 2,321円 ) | 5日目 |
- |
2,110円 ( 2,321円 ) | 5日目 |
- |
2,110円 ( 2,321円 ) | 5日目 |
- |
2,110円 ( 2,321円 ) | 5日目 |
- |
590円 ( 649円 ) | 在庫品1日目当日出荷可能 |
|
1,090円 ( 1,199円 ) | 5日目 |
- |
2,090円 ( 2,299円 ) | 5日目 |
- |
2,090円 ( 2,299円 ) | 5日目 |
- |
2,090円 ( 2,299円 ) | 5日目 |
- |
2,090円 ( 2,299円 ) | 5日目 |
- |
610円 ( 671円 ) | 在庫品1日目当日出荷可能 |
|
1,110円 ( 1,221円 ) | 5日目 |
- |
2,110円 ( 2,321円 ) | 5日目 |
- |
2,110円 ( 2,321円 ) | 5日目 |
- |
2,110円 ( 2,321円 ) | 5日目 |
- |
2,110円 ( 2,321円 ) | 5日目 |
- |
590円 ( 649円 ) | 在庫品1日目当日出荷可能 |
|
1,490円 ( 1,639円 ) | 5日目 |
- |
2,690円 ( 2,959円 ) | 5日目 |
- |
2,690円 ( 2,959円 ) | 5日目 |
- |
2,690円 ( 2,959円 ) | 5日目 |
- |
2,690円 ( 2,959円 ) | 5日目 |
- |
660円 ( 726円 ) | 在庫品1日目当日出荷可能 |
|
1,560円 ( 1,716円 ) | 5日目 |
- |
2,760円 ( 3,036円 ) | 5日目 |
- |
2,760円 ( 3,036円 ) | 5日目 |
- |
2,760円 ( 3,036円 ) | 5日目 |
- |
2,760円 ( 3,036円 ) | 5日目 |
- |
760円 ( 836円 ) | 在庫品1日目当日出荷可能 |
|
1,660円 ( 1,826円 ) | 5日目 |
- |
2,860円 ( 3,146円 ) | 5日目 |
- |
2,860円 ( 3,146円 ) | 5日目 |
- |
2,860円 ( 3,146円 ) | 5日目 |
- |
2,860円 ( 3,146円 ) | 5日目 |
- |
1,020円 ( 1,122円 ) | 在庫品1日目当日出荷可能 |
|
1,920円 ( 2,112円 ) | 5日目 |
- |
3,120円 ( 3,432円 ) | 5日目 |
- |
3,120円 ( 3,432円 ) | 5日目 |
- |
3,120円 ( 3,432円 ) | 5日目 |
- |
3,120円 ( 3,432円 ) | 5日目 |
- |
900円 ( 990円 ) | 在庫品1日目当日出荷可能 |
- |
1,400円 ( 1,540円 ) | 5日目 |
- |
2,400円 ( 2,640円 ) | 5日目 |
- |
2,400円 ( 2,640円 ) | 5日目 |
- |
2,400円 ( 2,640円 ) | 5日目 |
- |
2,400円 ( 2,640円 ) | 5日目 |
- |
870円 ( 957円 ) | 在庫品1日目当日出荷可能 |
- |
1,370円 ( 1,507円 ) | 5日目 |
- |
2,370円 ( 2,607円 ) | 5日目 |
- |
2,370円 ( 2,607円 ) | 5日目 |
- |
2,370円 ( 2,607円 ) | 5日目 |
- |
2,370円 ( 2,607円 ) | 5日目 |
- |
900円 ( 990円 ) | 在庫品1日目当日出荷可能 |
- |
1,400円 ( 1,540円 ) | 5日目 |
- |
2,400円 ( 2,640円 ) | 5日目 |
- |
2,400円 ( 2,640円 ) | 5日目 |
- |
2,400円 ( 2,640円 ) | 5日目 |
- |
2,400円 ( 2,640円 ) | 5日目 |
- |
詳細情報
基本情報
シングルタイプより全長（L寸）が短いため、L寸方向に省スペースな設計が可能です。
ご注意
- ミスミ製リニアブッシュは、潤滑ユニットMXを除き、グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄・乾燥をした後、 グリースを塗布して使用することを推奨いたします。
- 推奨洗浄方法：超音波洗浄機、もしくは白灯油
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| dr | ￥基準単価 | ||
| ショートタイプ | |||
| LMUT | LMUTM | SLMUT | |
| 6 | 580 | 860 | 860 |
| 8 | 560 | 830 | 850 |
| 10 | 580 | 860 | 870 |
| 12 | 560 | 830 | 900 |
| 13 | 630 | 940 | 960 |
| 16 | 720 | 1,050 | 1,110 |
| 20 | 970 | 1,390 | 1,460 |
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | ||
| 数 量 | 1〜34 | 35〜100 | 101～ |
| 値引率 | 基準単価 | 10％ | 14％ |
| 出荷日 | 通常 | お見積り | |
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1〜19 | 20〜34 | 35〜100 | 101～ |
| 値引率 | 基準単価 | 基準単価 | 10% | 18% |
| 出荷日 | 通常 | お見積り | ||
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | ||
| 数 量 | 1〜34 | 35〜100 | 101～ |
| 値引率 | 基準単価 | 10％ | 18％ |
| 出荷日 | 通常 | お見積り | |
