潤滑ユニットMX付リニアブッシュ　ハウジングユニット　ワイドブロック

カタログ |P.1-375

4.3

平均満足度4.3

この商品のレビューをみる（3件）

通常単価(税別): 1,210円～18,020円

税込単価: 1,331円～19,822円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

リニアブッシュハウジングユニット　ワイドブロック　シングルタイプ/ミドルタイプ

4.7

通常価格(税別)： 970円 (税込価格：1,067円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

潤滑ユニットMX付リニアブッシュ　ハウジングユニット　トールブロック

4.5

通常価格(税別)： 1,340円 (税込価格：1,474円)

通常出荷日：在庫品1日目

自動給油により、メンテナンス期間を大幅に延長。メンテナンスコストを削減できる商...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
タイプ
ハウジングワイドブロック
直動/回転運動
リニアブッシュ(直動のみ)
外筒材質
SUJ2相当
外筒表面処理
白アルマイト処理
潤滑の種類
潤滑ユニットMX付
ボール材質
SUJ2相当
保持器材質
樹脂(ジュラコンM90相当)
シール
シール付
スペーサー・止め板材質
SUJ2相当
グリース封入
リチウム石けん基
材質証明書
対象外

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が18型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

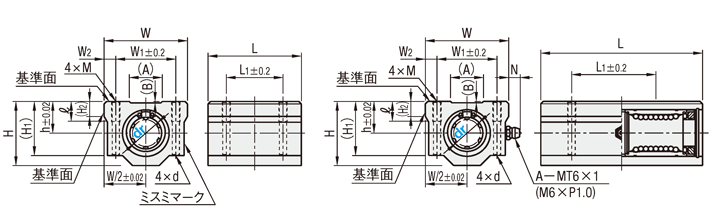

外形図・規格表

シングルタイプ

ダブルタイプ

[ ! ]潤滑ユニットに加えボール部にリチウム石けん基グリースが封入されている為、ご使用前のグリース封入作業が削減できます。

Type		使用リニアブッシュ (>>こちら)	ホルダ		使用雰囲気温度
シングルタイプ	ダブルタイプ	使用リニアブッシュ (>>こちら)	[ M ]材質	[ S ]表面処理	使用雰囲気温度
LHBB−MX	LHBBW−MX	LMU−MX	アルミ合金	白アルマイト処理	－20～80℃

規格表

型式
LHSS−MX16 LHBBW−MX25

[ NG ]各種グリース対応サービス不可

■ワイドブロックタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式				L		L₁		h	H	(H₁)	(H₂)	W	W₁	W₂	M	d	ℓ	(A)	(B)	N	基本定格荷重				静的許容モーメント (N・m)		質量(g)		￥基準単価
Type	dr	許容差		L		L₁															C(動)N		Co(静)N		静的許容モーメント (N・m)		質量(g)		LHBB−MX	LHBBW−MX
Type		シングル	ダブル	シングル	ダブル	シングル	ダブル														シングル	ダブル	シングル	ダブル	シングル	ダブル	シングル	ダブル	シングル	ダブル
LHBB−MX LHBBW−MX	10	0 － 0.009	0 － 0.010	45	78	21	46	13	26	21	8	40	28	6	M5	4.3	12	15.5	0.4	7.5	372	588	549	1100	−	7.24	114	206	1,410	2,570
	12			47	81	26	50	15	28	24	8	42	30.5	5.75				17.5	0.4	7	412	657	598	1200	−	10.9	125	233	1,430	2,610
	16			56	97	34	60	19	38.5	32.5	9	50	36	7				19.8	0.85	6.5	775	1230	1180	2350	−	19.7	268	450	1,660	3,120
	20	0 － 0.010	0 － 0.012	64	110	40	70	21	41	35	11	54	40	7	M6	5.2		21	0.5	7.5	882	1400	1370	2740	−	26.8	310	647	2,110	3,810
	25			85	148	50	100	26	51.5	42	12	76	54	11	M8	7	18	36	1	4.5	980	1560	1570	3140	−	43.4	717	1339	2,820	5,030
	30			92	160	58	110	30	59.5	49	15	78	58	10				39.9	0.75	5.5	1570	2490	2740	5490	−	82.8	891	1665	3,590	6,440
	35	0 － 0.012	0 － 0.015	102	177	60	120	34	68	54	18	90	70	10				53	1.5	6	1670	2650	3140	6270	−	110	1314	2448	6,080	11,320
	40			114	199	60	140	40	78	62	20	102	80	11	M10	8.7	25	61		5.5	2160	3430	4020	8040	−	147	1873	3526	8,100	15,230
	50			138	243	80	160	52	102	80	25	122	100	11	M10	8.7	25	81		5.5	3820	6080	7940	15900	−	397	3821	7256	11,140	21,100

[ ! ]使用上の注意は>>こちらを参照してください。
kgf＝N×0.101972

型番リスト

表示件数

型番

内接円径 dr

(φ)

基本定格荷重　動定格

(N)

全長 L

(mm)

外径 D

(φ)

基本定格荷重動定格（詳細）

(N)

基本定格荷重静定格

(N)

内接円形許容差（マイナス側）

(mm)

RoHS?

最小発注数量

10	372	45	19	372	549	-0.009	10	1個
12	412	47	21	412	598	-0.009	10	1個
16	775	56	28	775	1180	-0.009	10	1個
20	882	64	32	882	1370	-0.01	10	1個
25	980	85	40	980	1570	-0.01	10	1個
30	1570	92	45	1570	2740	-0.01	10	1個
35	1670	102	52	1670	3140	-0.012	10	1個
40	2160	114	60	2160	4020	-0.012	10	1個
50	3820	138	80	3820	7940	-0.012	10	1個
10	588	78	19	588	1100	-0.01	10	1個
12	657	81	21	657	1200	-0.01	10	1個
16	1230	97	28	1230	2350	-0.01	10	1個
20	1400	110	32	1400	2740	-0.012	10	1個
25	1560	148	40	1560	3140	-0.012	10	1個
30	2490	160	45	2490	5490	-0.012	10	1個
35	2650	177	52	2650	6270	-0.015	10	1個
40	3430	199	60	3430	8040	-0.015	10	1個
50	6080	243	80	6080	15900	-0.015	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,210円 ( 1,331円 )	在庫品1日目当日出荷可能
1,230円 ( 1,353円 )	在庫品1日目当日出荷可能
1,420円 ( 1,562円 )	在庫品1日目当日出荷可能
1,810円 ( 1,991円 )	在庫品1日目当日出荷可能
2,420円 ( 2,662円 )	在庫品1日目当日出荷可能
3,070円 ( 3,377円 )	在庫品1日目当日出荷可能
5,200円 ( 5,720円 )	在庫品1日目当日出荷可能
6,920円 ( 7,612円 )	在庫品1日目当日出荷可能
9,510円 ( 10,461円 )	在庫品1日目当日出荷可能
2,190円 ( 2,409円 )	在庫品1日目当日出荷可能
2,240円 ( 2,464円 )	在庫品1日目当日出荷可能
2,670円 ( 2,937円 )	在庫品1日目当日出荷可能
3,260円 ( 3,586円 )	在庫品1日目当日出荷可能
4,290円 ( 4,719円 )	在庫品1日目当日出荷可能
5,500円 ( 6,050円 )	在庫品1日目当日出荷可能
9,670円 ( 10,637円 )	在庫品1日目当日出荷可能
13,010円 ( 14,311円 )	在庫品1日目当日出荷可能
18,020円 ( 19,822円 )	在庫品1日目当日出荷可能

基本情報

自動給油により、メンテナンス期間を大幅に延長。メンテナンスコストを削減できる商品です。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1〜20	21～49	50～
値引率	基準単価	10%	14%
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
フランジ付リニアブッシュシングルタイプ/逆ザグリ穴タイプ
取り付け用フランジをねじ止めできるため組み付けが便利な規格です。形状の長さ：シングルタイプの商品です。
ミスミ
フランジ付リニアブッシュスタンダードタイプダブル
取り付け用フランジをねじ止めできるため組み付けが便利な規格です。形状の長さ：ダブルタイプの商品です。
ミスミ
リニアブッシュ　シングルタイプ
リニアブッシュで最も一般的な規格です。ストレート形状の長さ：シングルタイプの規格です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
