潤滑ユニットMX付リニアブッシュ インロ－フランジ ダブルタイプ
- 通常単価(税別)
- 1,880円～23,760円
- 税込単価
- 2,068円～26,136円
自動給油により、メンテナンス期間を大幅に延長。メンテナンスコストを削減できる商...
詳細情報を確認する- 特性・用途
- 該当なし
- タイプ
- インローフランジ
- 直動/回転運動
- リニアブッシュ(直動のみ)
- 外筒材質
- SUJ2相当
- 潤滑の種類
- 潤滑ユニットMX付
- 保持器材質
- 樹脂(ジュラコンM90相当)
- シール
- シール付
- ザグリ穴
- スタンダード
- グリース封入
- リチウム石けん基
- 材質証明書
- 対象外
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 23年10月より順次、一部型番においてフランジ部と外筒部の接着方法をロウ付けから接着剤に変更します。変更前後の商品が混在してお手元に届く可能性がありますが、仕様の違いはございません。
ミスミ製フランジ付リニアブッシュ 外観変更について - 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が54型番あります。
外形図・規格表
■潤滑ユニットに加えボール部にリチウム石けん基グリースが封入されている為、ご使用前のグリース封入作業が削減できます。

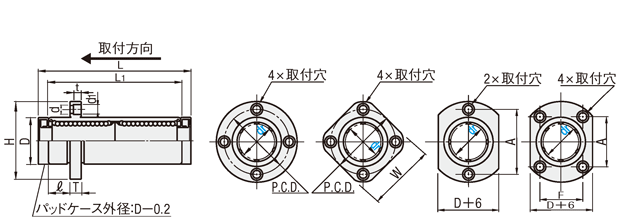

外形図
丸フランジ
角フランジ
二面フランジ
dr＝10～12
dr＝16～50
■潤滑ユニットに加えボール部にリチウム石けん基グリースが封入されている為、ご使用前のグリース封入作業が削減できます。
| Type | 外筒 | ボール | パッドケース/保持器 | 使用雰囲気温度 | [ A ]付属品 | ||||
| 丸フランジタイプ | 角フランジタイプ | 二面フランジタイプ | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | [ M ]材質 | [ M ]材質 | ||
| LHIRW−MX | LHISW−MX | LHICW−MX | SUJ2相当 | 58HRC〜 | − | SUJ2相当 | 樹脂 (ジュラコンM90相当) | －20〜80℃ | シール[ M ]材質 ニトリルゴム |
| LHIRWM−MX | LHISWM−MX | LHICWM−MX | 無電解ニッケルメッキ | SUS440C相当 | |||||
[ NG ]各種グリース対応サービス不可
kgf＝N×0.101972
＊1、外径Dの中心点と内径drの中心点のズレ量の最大値。
＊2、D部とフランジ取付面の直角度。
[ ! ]使用上の注意は>>こちらを参照してください。
[ ! ]フランジ型高さ調整スペーサは >>こちらからお選びいただけます。
規格表
| 型式 | |
| LHIRW−MX16 | |
| 型式 | D許容差 | L | L1 | ℓ | H | T | d | d1 | t | P.C.D. | W | F | A | 偏心(mm) (最大) ＊1 | ボール 条列 | 直角度 ＊2 | 基本定格荷重 | 静的許容 モーメント (Mo N・m) | 質量(g) | ||||||||
| Type | dr | 許容差 | 表面処理なし | 表面処理あり | 許容差 | C(動)N | Co(静)N | 丸フランジ | 角フランジ | 二面フランジ | |||||||||||||||||
| LHIRW−MX LHISW−MX LHICW−MX LHIRWM−MX LHISWM−MX LHICWM−MX | 10 | 0 － 0.010 | 19 | 0 － 0.016 | 0 － 0.021 | 64.5 | 55 | ±0.3 | 6 | 40 | 6 | 4.5 | 7.5 | 4.1 | 29 | 30 | − | 29 | 0.015 | 4 | 0.015 | 588 | 1100 | 7.24 | 102 | 82 | 94 |
| 12 | 21 | 67.5 | 57 | 42 | 32 | 32 | − | 32 | 657 | 1200 | 10.9 | 114 | 94 | 106 | |||||||||||||
| 16 | 28 | 82 | 70 | 48 | 38 | 37 | 22 | 31 | 1230 | 2350 | 19.7 | 197 | 172 | 189 | |||||||||||||
| 20 | 0 － 0.012 | 32 | 0 － 0.019 | 0 － 0.025 | 93 | 80 | 8 | 54 | 8 | 5.5 | 9 | 5.1 | 43 | 42 | 24 | 36 | 0.020 | 5 | 0.020 | 1400 | 2740 | 26.8 | 271 | 236 | 258 | ||
| 25 | 40 | 130 | 112 | 62 | 51 | 50 | 32 | 40 | 6 | 1560 | 3140 | 43.4 | 559 | 519 | 544 | ||||||||||||
| 30 | 45 | 142 | 123 | 10 | 74 | 10 | 6.6 | 11 | 6.1 | 60 | 58 | 35 | 49 | 2490 | 5490 | 82.8 | 704 | 614 | 669 | ||||||||
| 35 | 0 － 0.015 | 52 | 0 － 0.022 | 0 － 0.030 | 155.5 | 135 | 82 | 67 | 64 | 38 | 55 | 0.025 | 0.025 | 2650 | 6270 | 110 | 1048 | 958 | 973 | ||||||||
| 40 | 60 | 175 | 151 | 13 | 96 | 13 | 9 | 14 | 8.1 | 78 | 75 | 45 | 64 | 3430 | 8040 | 147 | 1603 | 1413 | 1456 | ||||||||
| 50 | 80 | 220 | 192 | 116 | 98 | 92 | 56 | 80 | 6080 | 15900 | 397 | 3663 | 3463 | 3500 | |||||||||||||
＊1、外径Dの中心点と内径drの中心点のズレ量の最大値。
＊2、D部とフランジ取付面の直角度。
[ ! ]使用上の注意は>>こちらを参照してください。
[ ! ]フランジ型高さ調整スペーサは >>こちらからお選びいただけます。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,100円 ( 2,310円 ) | 在庫品1日目当日出荷可能 |
2,230円 ( 2,453円 ) | 在庫品1日目当日出荷可能 |
2,780円 ( 3,058円 ) | 在庫品1日目当日出荷可能 |
3,300円 ( 3,630円 ) | 在庫品1日目当日出荷可能 |
4,660円 ( 5,126円 ) | 在庫品1日目当日出荷可能 |
6,360円 ( 6,996円 ) | 在庫品1日目当日出荷可能 |
11,490円 ( 12,639円 ) | 在庫品1日目当日出荷可能 |
14,730円 ( 16,203円 ) | 在庫品1日目当日出荷可能 |
19,720円 ( 21,692円 ) | 在庫品1日目当日出荷可能 |
2,600円 ( 2,860円 ) | 在庫品1日目当日出荷可能 |
2,770円 ( 3,047円 ) | 在庫品1日目当日出荷可能 |
3,480円 ( 3,828円 ) | 在庫品1日目当日出荷可能 |
4,100円 ( 4,510円 ) | 在庫品1日目当日出荷可能 |
5,830円 ( 6,413円 ) | 在庫品1日目当日出荷可能 |
7,970円 ( 8,767円 ) | 在庫品1日目当日出荷可能 |
12,990円 ( 14,289円 ) | 在庫品1日目当日出荷可能 |
16,890円 ( 18,579円 ) | 在庫品1日目当日出荷可能 |
23,760円 ( 26,136円 ) | 在庫品1日目当日出荷可能 |
1,880円 ( 2,068円 ) | 在庫品1日目当日出荷可能 |
2,000円 ( 2,200円 ) | 在庫品1日目当日出荷可能 |
2,500円 ( 2,750円 ) | 在庫品1日目当日出荷可能 |
3,010円 ( 3,311円 ) | 在庫品1日目当日出荷可能 |
4,310円 ( 4,741円 ) | 在庫品1日目当日出荷可能 |
5,910円 ( 6,501円 ) | 在庫品1日目当日出荷可能 |
9,870円 ( 10,857円 ) | 在庫品1日目当日出荷可能 |
12,640円 ( 13,904円 ) | 在庫品1日目当日出荷可能 |
16,910円 ( 18,601円 ) | 在庫品1日目当日出荷可能 |
2,360円 ( 2,596円 ) | 在庫品1日目当日出荷可能 |
2,520円 ( 2,772円 ) | 在庫品1日目当日出荷可能 |
3,180円 ( 3,498円 ) | 在庫品1日目当日出荷可能 |
3,820円 ( 4,202円 ) | 在庫品1日目当日出荷可能 |
5,470円 ( 6,017円 ) | 在庫品1日目当日出荷可能 |
7,520円 ( 8,272円 ) | 在庫品1日目当日出荷可能 |
11,260円 ( 12,386円 ) | 在庫品1日目当日出荷可能 |
14,680円 ( 16,148円 ) | 在庫品1日目当日出荷可能 |
20,720円 ( 22,792円 ) | 在庫品1日目当日出荷可能 |
2,170円 ( 2,387円 ) | 在庫品1日目当日出荷可能 |
2,330円 ( 2,563円 ) | 在庫品1日目当日出荷可能 |
2,930円 ( 3,223円 ) | 在庫品1日目当日出荷可能 |
3,520円 ( 3,872円 ) | 在庫品1日目当日出荷可能 |
5,030円 ( 5,533円 ) | 在庫品1日目当日出荷可能 |
6,910円 ( 7,601円 ) | 在庫品1日目当日出荷可能 |
11,640円 ( 12,804円 ) | 在庫品1日目当日出荷可能 |
14,860円 ( 16,346円 ) | 在庫品1日目当日出荷可能 |
19,940円 ( 21,934円 ) | 在庫品1日目当日出荷可能 |
2,750円 ( 3,025円 ) | 在庫品1日目当日出荷可能 |
2,960円 ( 3,256円 ) | 在庫品1日目当日出荷可能 |
3,730円 ( 4,103円 ) | 在庫品1日目当日出荷可能 |
4,470円 ( 4,917円 ) | 在庫品1日目当日出荷可能 |
6,420円 ( 7,062円 ) | 在庫品1日目当日出荷可能 |
8,840円 ( 9,724円 ) | 在庫品1日目当日出荷可能 |
13,040円 ( 14,344円 ) | 在庫品1日目当日出荷可能 |
16,890円 ( 18,579円 ) | 在庫品1日目当日出荷可能 |
23,760円 ( 26,136円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
自動給油により、メンテナンス期間を大幅に延長。メンテナンスコストを削減できる商品です。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 23年10月より順次、一部型番においてフランジ部と外筒部の接着方法をロウ付けから接着剤に変更します。変更前後の商品が混在してお手元に届く可能性がありますが、仕様の違いはございません。
ミスミ製フランジ付リニアブッシュ 外観変更について - 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
価格表
・下表の価格表は23年4月時点の情報になります。・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| dr | ￥基準単価 | |||||
| 丸フランジ | 角フランジ | 二面フランジ | ||||
| LHIRW−MX | LHIRWM−MX | LHISW−MX | LHISWM−MX | LHICW−MX | LHICWM−MX | |
| 10 | 1,790 | 2,250 | 2,070 | 2,620 | 2,000 | 2,480 |
| 12 | 1,900 | 2,400 | 2,220 | 2,820 | 2,120 | 2,640 |
| 16 | 2,380 | 3,030 | 2,790 | 3,550 | 2,650 | 3,310 |
| 20 | 2,870 | 3,640 | 3,350 | 4,260 | 3,140 | 3,900 |
| 25 | 4,100 | 5,210 | 4,790 | 6,110 | 4,440 | 5,550 |
| 30 | 5,630 | 7,160 | 6,580 | 8,420 | 6,060 | 7,590 |
| 35 | 9,400 | 10,720 | 11,090 | 12,420 | 10,940 | 12,370 |
| 40 | 12,040 | 13,980 | 14,150 | 16,090 | 14,030 | 16,090 |
| 50 | 16,100 | 19,730 | 18,990 | 22,630 | 18,780 | 22,630 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | ||
| 数 量 | 1〜20 | 21～49 | 50～ |
| 値引率 | 基準単価 | 10% | 14% |
| 出荷日 | 通常 | お見積り | |
