潤滑ユニットMX付リニアブッシュ　センターフランジダブルタイプ

カタログ |P.1-373

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 1,920円～24,790円

税込単価: 2,112円～27,269円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

フランジ付リニアブッシュ　スタンダードタイプ　センターフランジダブル

4.4

通常価格(税別)： 1,310円 (税込価格：1,441円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

潤滑ユニットMX付リニアブッシュ　フランジ付ダブルタイプ

4.3

通常価格(税別)： 1,640円 (税込価格：1,804円)

通常出荷日：在庫品1日目

自動給油により、メンテナンス期間を大幅に延長。メンテナンスコストを削減できる商...

詳細情報を確認する

特性・用途
該当なし
タイプ
センターフランジ
直動/回転運動
リニアブッシュ(直動のみ)
外筒材質
SUJ2相当
潤滑の種類
潤滑ユニットMX付
保持器材質
樹脂(ジュラコンM90相当)
シール
シール付
ザグリ穴
スタンダード
グリース封入
リチウム石けん基
材質証明書
対象外

ご注意

23年10月より順次、一部型番においてフランジ部と外筒部の接着方法をロウ付けから接着剤に変更します。変更前後の商品が混在してお手元に届く可能性がありますが、仕様の違いはございません。
ミスミ製フランジ付リニアブッシュ外観変更について
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が54型番あります。

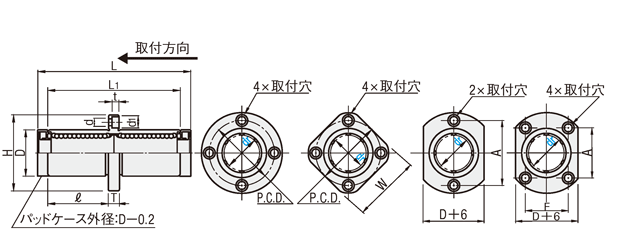

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

丸フランジ

角フランジ

二面フランジ

dr＝10～12

dr＝16～50

■潤滑ユニットに加えボール部にリチウム石けん基グリースが封入されている為、ご使用前のグリース封入作業が削減できます。
[ ! ]センターフランジタイプの使用例はこちらをご参照ください。

Type			外筒			ボール	パッドケース/保持器	使用雰囲気温度	[ A ]付属品
丸フランジタイプ	角フランジタイプ	二面フランジタイプ	[ M ]材質	[ H ]硬度	[ S ]表面処理	[ M ]材質	[ M ]材質
LHMRW−MX	LHMSW−MX	LHMCW−MX	SUJ2相当	58HRC〜	−	SUJ2相当	樹脂 (ジュラコンM90相当)	－20〜80℃	シール[ M ]材質ニトリルゴム
LHMRWM−MX	LHMSWM−MX	LHMCWM−MX			無電解ニッケルメッキ	SUS440C相当

規格表

型式
LHFRW−MX16 LHMSW−MX20

[ NG ]各種グリース対応サービス不可

型式			D許容差			L	L₁		ℓ	H	T	d	d₁	t	P.C.D.	W	F	A	偏芯 (mm)	ボール条列	＊直角度	基本定格荷重		静的許容モーメント (Mo N・m)	質量(g)
Type	dr	許容差		表面処理なし	表面処理あり	L		許容差	ℓ	H	T	d	d₁	t	P.C.D.	W	F	A	偏芯 (mm)	ボール条列	＊直角度	C(動)N	Co(静)N	静的許容モーメント (Mo N・m)	丸フランジ	角フランジ	二面フランジ
LHMRW−MX LHMSW−MX LHMCW−MX LHMRWM-MX LHMSWM-MX LHMCWM-MX	10	0 － 0.010	19	0 － 0.016	0 － 0.021	64.5	55	±0.3	24.5	40	6	4.5	7.5	4.1	29	30	−	29	0.015	4	0.015	588	1100	7.24	102	82	94
	12		21			67.5	57		25.5	42					32	32	−	32				657	1200	10.9	114	94	106
	16		28			82	70		32	48					38	37	22	31				1230	2350	19.7	197	172	189
	20	0 － 0.012	32	0 － 0.019	0 － 0.025	93	80		36	54	8	5.5	9	5.1	43	42	24	36	0.020	5	0.020	1400	2740	26.8	271	236	258
	25		40			130	112		52	62	8	5.5	9	5.1	51	50	32	40		6		1560	3140	43.4	559	519	544
	30		45			142	123		56.5	74	10	6.6	11	6.1	60	58	35	49				2490	5490	82.8	704	614	669
	35	0 － 0.014	52	0 － 0.022	0 － 0.030	155.5	135		62.5	82	10	6.6	11	6.1	67	64	38	55	0.025		0.025	2650	6270	110	1048	958	973
	40		60			175	151		69	96	13	9	14	8.1	78	75	45	64				3430	8040	147	1603	1413	1456
	50		80			220	192		89.5	116	13	9	14	8.1	98	92	56	80				6080	15900	397	3663	3463	3500

kgf＝N×0.101972
[ ! ]使用上の注意は>>こちらを参照してください。[ ! ]フランジ型高さ調整スペーサは>>こちらよりお選びいただけます。
＊D部とフランジ取付面の直角度

型番リスト

表示件数

型番

フランジ形状

内接円径 dr

(φ)

基本定格荷重　動定格

(N)

全長 L

(mm)

外筒表面処理

外径 D

(φ)

基本定格荷重動定格（詳細）

(N)

基本定格荷重静定格

(N)

内接円形許容差（マイナス側）

(mm)

偏心

(μm)

ボール材質

RoHS?

最小発注数量

二面フランジ	10	588	64.5	表面処理なし	19	588	1100	-0.01	-	SUJ2相当	10	1個
二面フランジ	12	657	67.5	表面処理なし	21	657	1200	-0.01	-	SUJ2相当	10	1個
二面フランジ	16	1230	82	表面処理なし	28	1230	2350	-0.01	-	SUJ2相当	10	1個
二面フランジ	20	1400	93	表面処理なし	32	1400	2740	-0.012	20	SUJ2相当	10	1個
二面フランジ	25	1560	130	表面処理なし	40	1560	3140	-0.012	20	SUJ2相当	10	1個
二面フランジ	30	2490	142	表面処理なし	45	2490	5490	-0.012	20	SUJ2相当	10	1個
二面フランジ	35	2650	155.5	表面処理なし	52	2650	6270	-	-	SUJ2相当	10	1個
二面フランジ	40	3430	175	表面処理なし	60	3430	8040	-	-	SUJ2相当	10	1個
二面フランジ	50	6080	220	表面処理なし	80	6080	15900	-	-	SUJ2相当	10	1個
二面フランジ	10	588	64.5	[表面処理あり] 無電解ニッケルメッキ	19	-	-	-	-	SUS440C相当	10	1個
二面フランジ	12	657	67.5	[表面処理あり] 無電解ニッケルメッキ	21	-	-	-	-	SUS440C相当	10	1個
二面フランジ	16	1230	82	[表面処理あり] 無電解ニッケルメッキ	28	-	-	-	-	SUS440C相当	10	1個
二面フランジ	20	1400	93	[表面処理あり] 無電解ニッケルメッキ	32	-	-	-	-	SUS440C相当	10	1個
二面フランジ	25	1560	130	[表面処理あり] 無電解ニッケルメッキ	40	-	-	-	-	SUS440C相当	10	1個
二面フランジ	30	2490	142	[表面処理あり] 無電解ニッケルメッキ	45	-	-	-	-	SUS440C相当	10	1個
二面フランジ	35	2650	155.5	[表面処理あり] 無電解ニッケルメッキ	52	-	-	-	-	SUS440C相当	10	1個
二面フランジ	40	3430	175	[表面処理あり] 無電解ニッケルメッキ	60	-	-	-	-	SUS440C相当	10	1個
二面フランジ	50	6080	220	[表面処理あり] 無電解ニッケルメッキ	80	-	-	-	-	SUS440C相当	10	1個
丸フランジ	10	588	64.5	表面処理なし	19	588	1100	-0.01	-	SUJ2相当	10	1個
丸フランジ	12	657	67.5	表面処理なし	21	657	1200	-0.01	-	SUJ2相当	10	1個
丸フランジ	16	1230	82	表面処理なし	28	1230	2350	-0.01	-	SUJ2相当	10	1個
丸フランジ	20	1400	93	表面処理なし	32	1400	2740	-0.012	20	SUJ2相当	10	1個
丸フランジ	25	1560	130	表面処理なし	40	1560	3140	-0.012	20	SUJ2相当	10	1個
丸フランジ	30	2490	142	表面処理なし	45	2490	5490	-0.012	20	SUJ2相当	10	1個
丸フランジ	35	2650	155.5	表面処理なし	52	2650	6270	-	-	SUJ2相当	10	1個
丸フランジ	40	3430	175	表面処理なし	60	3430	8040	-	-	SUJ2相当	10	1個
丸フランジ	50	6080	220	表面処理なし	80	6080	15900	-	-	SUJ2相当	10	1個
丸フランジ	10	588	64.5	[表面処理あり] 無電解ニッケルメッキ	19	-	-	-	-	SUS440C相当	10	1個
丸フランジ	12	657	67.5	[表面処理あり] 無電解ニッケルメッキ	21	-	-	-	-	SUS440C相当	10	1個
丸フランジ	16	1230	82	[表面処理あり] 無電解ニッケルメッキ	28	-	-	-	-	SUS440C相当	10	1個
丸フランジ	20	1400	93	[表面処理あり] 無電解ニッケルメッキ	32	-	-	-	-	SUS440C相当	10	1個
丸フランジ	25	1560	130	[表面処理あり] 無電解ニッケルメッキ	40	-	-	-	-	SUS440C相当	10	1個
丸フランジ	30	2490	142	[表面処理あり] 無電解ニッケルメッキ	45	-	-	-	-	SUS440C相当	10	1個
丸フランジ	35	2650	155.5	[表面処理あり] 無電解ニッケルメッキ	52	-	-	-	-	SUS440C相当	10	1個
丸フランジ	40	3430	175	[表面処理あり] 無電解ニッケルメッキ	60	-	-	-	-	SUS440C相当	10	1個
丸フランジ	50	6080	220	[表面処理あり] 無電解ニッケルメッキ	80	-	-	-	-	SUS440C相当	10	1個
角フランジ	10	588	64.5	表面処理なし	19	588	1100	-0.01	-	SUJ2相当	10	1個
角フランジ	12	657	67.5	表面処理なし	21	657	1200	-0.01	-	SUJ2相当	10	1個
角フランジ	16	1230	82	表面処理なし	28	1230	2350	-0.01	-	SUJ2相当	10	1個
角フランジ	20	1400	93	表面処理なし	32	1400	2740	-0.012	20	SUJ2相当	10	1個
角フランジ	25	1560	130	表面処理なし	40	1560	3140	-0.012	20	SUJ2相当	10	1個
角フランジ	30	2490	142	表面処理なし	45	2490	5490	-0.012	20	SUJ2相当	10	1個
角フランジ	35	2650	155.5	表面処理なし	52	2650	6270	-	-	SUJ2相当	10	1個
角フランジ	40	3430	175	表面処理なし	60	3430	8040	-	-	SUJ2相当	10	1個
角フランジ	50	6080	220	表面処理なし	80	6080	15900	-	-	SUJ2相当	10	1個
角フランジ	10	588	64.5	[表面処理あり] 無電解ニッケルメッキ	19	-	-	-	-	SUS440C相当	10	1個
角フランジ	12	657	67.5	[表面処理あり] 無電解ニッケルメッキ	21	-	-	-	-	SUS440C相当	10	1個
角フランジ	16	1230	82	[表面処理あり] 無電解ニッケルメッキ	28	-	-	-	-	SUS440C相当	10	1個
角フランジ	20	1400	93	[表面処理あり] 無電解ニッケルメッキ	32	-	-	-	-	SUS440C相当	10	1個
角フランジ	25	1560	130	[表面処理あり] 無電解ニッケルメッキ	40	-	-	-	-	SUS440C相当	10	1個
角フランジ	30	2490	142	[表面処理あり] 無電解ニッケルメッキ	45	-	-	-	-	SUS440C相当	10	1個
角フランジ	35	2650	155.5	[表面処理あり] 無電解ニッケルメッキ	52	-	-	-	-	SUS440C相当	10	1個
角フランジ	40	3430	175	[表面処理あり] 無電解ニッケルメッキ	60	-	-	-	-	SUS440C相当	10	1個
角フランジ	50	6080	220	[表面処理あり] 無電解ニッケルメッキ	80	-	-	-	-	SUS440C相当	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,950円 ( 2,145円 )	在庫品1日目当日出荷可能
2,080円 ( 2,288円 )	在庫品1日目当日出荷可能
2,590円 ( 2,849円 )	在庫品1日目当日出荷可能
3,130円 ( 3,443円 )	在庫品1日目当日出荷可能
4,490円 ( 4,939円 )	在庫品1日目当日出荷可能
6,210円 ( 6,831円 )	在庫品1日目当日出荷可能
10,700円 ( 11,770円 )	在庫品1日目当日出荷可能
13,650円 ( 15,015円 )	在庫品1日目当日出荷可能
18,290円 ( 20,119円 )	在庫品1日目当日出荷可能
2,460円 ( 2,706円 )	在庫品1日目当日出荷可能
2,630円 ( 2,893円 )	在庫品1日目当日出荷可能
3,290円 ( 3,619円 )	在庫品1日目当日出荷可能
3,930円 ( 4,323円 )	在庫品1日目当日出荷可能
5,660円 ( 6,226円 )	在庫品1日目当日出荷可能
7,810円 ( 8,591円 )	在庫品1日目当日出荷可能
12,200円 ( 13,420円 )	在庫品1日目当日出荷可能
15,810円 ( 17,391円 )	在庫品1日目当日出荷可能
22,330円 ( 24,563円 )	在庫品1日目当日出荷可能
1,920円 ( 2,112円 )	在庫品1日目当日出荷可能
2,040円 ( 2,244円 )	在庫品1日目当日出荷可能
2,580円 ( 2,838円 )	在庫品1日目当日出荷可能
3,120円 ( 3,432円 )	在庫品1日目当日出荷可能
4,470円 ( 4,917円 )	在庫品1日目当日出荷可能
6,200円 ( 6,820円 )	在庫品1日目当日出荷可能
10,400円 ( 11,440円 )	在庫品1日目当日出荷可能
13,240円 ( 14,564円 )	在庫品1日目当日出荷可能
17,720円 ( 19,492円 )	在庫品1日目当日出荷可能
2,400円 ( 2,640円 )	在庫品1日目当日出荷可能
2,560円 ( 2,816円 )	在庫品1日目当日出荷可能
3,270円 ( 3,597円 )	在庫品1日目当日出荷可能
3,930円 ( 4,323円 )	在庫品1日目当日出荷可能
5,640円 ( 6,204円 )	在庫品1日目当日出荷可能
7,800円 ( 8,580円 )	在庫品1日目当日出荷可能
11,780円 ( 12,958円 )	在庫品1日目当日出荷可能
15,280円 ( 16,808円 )	在庫品1日目当日出荷可能
21,540円 ( 23,694円 )	在庫品1日目当日出荷可能
2,220円 ( 2,442円 )	在庫品1日目当日出荷可能
2,380円 ( 2,618円 )	在庫品1日目当日出荷可能
3,010円 ( 3,311円 )	在庫品1日目当日出荷可能
3,650円 ( 4,015円 )	在庫品1日目当日出荷可能
5,250円 ( 5,775円 )	在庫品1日目当日出荷可能
7,270円 ( 7,997円 )	在庫品1日目当日出荷可能
12,220円 ( 13,442円 )	在庫品1日目当日出荷可能
15,680円 ( 17,248円 )	在庫品1日目当日出荷可能
20,970円 ( 23,067円 )	在庫品1日目当日出荷可能
2,790円 ( 3,069円 )	在庫品1日目当日出荷可能
3,010円 ( 3,311円 )	在庫品1日目当日出荷可能
3,810円 ( 4,191円 )	在庫品1日目当日出荷可能
4,610円 ( 5,071円 )	在庫品1日目当日出荷可能
6,640円 ( 7,304円 )	在庫品1日目当日出荷可能
9,200円 ( 10,120円 )	在庫品1日目当日出荷可能
13,620円 ( 14,982円 )	在庫品1日目当日出荷可能
17,710円 ( 19,481円 )	在庫品1日目当日出荷可能
24,790円 ( 27,269円 )	在庫品1日目当日出荷可能

基本情報

自動給油により、メンテナンス期間を大幅に延長。メンテナンスコストを削減できる商品です。

ご注意

23年10月より順次、一部型番においてフランジ部と外筒部の接着方法をロウ付けから接着剤に変更します。変更前後の商品が混在してお手元に届く可能性がありますが、仕様の違いはございません。
ミスミ製フランジ付リニアブッシュ外観変更について
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

dr	￥基準単価
	丸フランジ		角フランジ		二面フランジ
	LHMRW−MX	LHMRWM−MX	LHMSW−MX	LHMSWM−MX	LHMCW−MX	LHMCWM−MX
10	1,830	2,290	2,110	2,660	1,860	2,340
12	1,940	2,440	2,270	2,870	1,980	2,500
16	2,460	3,110	2,870	3,630	2,470	3,130
20	2,970	3,740	3,480	4,390	2,980	3,740
25	4,260	5,370	5,000	6,320	4,280	5,390
30	5,900	7,430	6,920	8,760	5,910	7,440
35	9,900	11,220	11,640	12,970	10,190	11,620
40	12,610	14,550	14,930	16,870	13,000	15,060
50	16,880	20,510	19,970	23,610	17,420	21,270

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1〜20	21～49	50～
値引率	基準単価	10%	14%
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
フランジ付リニアブッシュシングルタイプ/逆ザグリ穴タイプ
取り付け用フランジをねじ止めできるため組み付けが便利な規格です。形状の長さ：シングルタイプの商品です。
ミスミ
フランジ付リニアブッシュスタンダードタイプダブル
取り付け用フランジをねじ止めできるため組み付けが便利な規格です。形状の長さ：ダブルタイプの商品です。
ミスミ
リニアブッシュ　シングルタイプ
リニアブッシュで最も一般的な規格です。ストレート形状の長さ：シングルタイプの規格です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

潤滑ユニットMX付リニアブッシュ　センターフランジダブルタイプのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

ぐらつきが減る

満足度：5.02018/06/01

ミドルタイプ２本を使っていたとき、シャフトとブッシュの間でクリアランスがあって、可動テーブル部のぐらつきがありました。こ...もっと読む

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品潤滑ユニットMX付リニアブッシュ　センターフランジダブルタイプ	潤滑ユニットMX付リニアブッシュ	潤滑ユニットMX付リニアブッシュ　フランジ付ダブルタイプ	潤滑ユニットMX付リニアブッシュ　フランジ付シングルタイプ	潤滑ユニットMX付リニアブッシュ　ハウジングユニット　ワイドブロック	潤滑ユニットMX付リニアブッシュ　インロ－フランジ　ダブルタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	1,920円-	640円 -	1,640円 -	860円 -	1,210円 -	1,880円 -
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目
特性・用途	該当なし	該当なし	該当なし	該当なし	該当なし	該当なし
タイプ	センターフランジ	ストレート	標準フランジ	標準フランジ	ハウジングワイドブロック	インローフランジ
直動/回転運動	リニアブッシュ(直動のみ)	リニアブッシュ(直動のみ)	リニアブッシュ(直動のみ)	リニアブッシュ(直動のみ)	リニアブッシュ(直動のみ)	リニアブッシュ(直動のみ)
外筒材質	SUJ2相当	SUJ2相当	SUJ2相当	SUJ2相当	SUJ2相当	SUJ2相当
潤滑の種類	潤滑ユニットMX付	潤滑ユニットMX付	潤滑ユニットMX付	潤滑ユニットMX付	潤滑ユニットMX付	潤滑ユニットMX付
