ミスミ

リニアブッシュ用スペーサ

カタログ |P.1-370

規格変更
納期短縮

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

リニアブッシュ用止め板

4.3

通常価格(税別)： 180円 (税込価格：198円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

リニアブッシュ　シングルタイプ

4.6

通常価格(税別)： 330円 (税込価格：363円)

通常出荷日：在庫品1日目

【特長】リニアブッシュをハウジングに組付する際のスペーサです。

詳細情報を確認する

規格・仕様：

大口分納

特性・用途
該当なし
タイプ
関連部品
材質証明書
対象

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が30型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

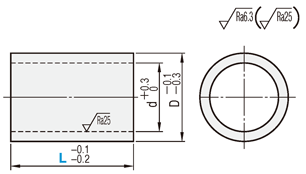

外形図・規格表

Type	[ M ] 材質	[ S ] 表面処理
LBS	S45C	四三酸化鉄皮膜
LBSA	A5052S	−

規格表

型式	−	L
LBSA12	−	55

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L 指定 1mm単位	D	d	LBS						LBSA
型式					最短L〜40		L41〜100		L101〜150		最短L〜40		L41〜100		L101〜150
Type	No.				￥基準単価	￥スライド単価	￥基準単価	￥スライド単価	￥基準単価	￥スライド単価	￥基準単価	￥スライド単価	￥基準単価	￥スライド単価	￥基準単価	￥スライド単価
Type	No.				1〜9コ	10〜30	1〜9コ	10〜30	1〜9コ	10〜30	1〜9コ	10〜30	1〜9コ	10〜30	1〜9コ	10〜30
LBS LBSA	3	5〜50	7	4	230	200	230	200	−	−	260	230	260	230	−	−
	4		8	5	230	200	230	200	−	−	260	230	260	230	−	−
	5		10	6	230	200	230	200	−	−	260	230	260	230	−	−
	6		12	7	290	250	290	250	−	−	330	290	330	290	−	−
	8		15	9	290	250	290	250	−	−	330	290	330	290	−	−
	10	10〜100	19	11	290	250	320	280	−	−	330	290	360	320	−	−
	12		21	13	320	280	410	360	−	−	360	320	470	410	−	−
	13		23	14	320	280	410	360	−	−	360	320	470	410	−	−
	16		28	17	340	300	430	380	−	−	400	350	500	440	−	−
	20		32	22	340	300	430	380	−	−	400	350	500	440	−	−
	25		40	27	370	330	510	450	−	−	430	380	580	520	−	−
	30	10〜150	45	32	400	350	550	480	860	750	450	400	640	550	990	860
	35		52	37	420	370	570	510	880	790	480	430	660	590	1,010	910
	40		60	42	450	400	620	550	900	810	520	460	700	630	1,030	930
	50		80	52	450	400	620	550	900	810	520	460	700	630	1,030	930

[ NG ]リニアブッシュコンパクトタイプこちらには適応していません。 [ ! ]表示数量超えはお見積り

追加工

型式	−	L	−	(MC)
LBSA12	−	55	−	MC

Alteration

Code

Spec.

￥/1Code

油溝加工

油溝を追加工します。

No.	A	B	d₁
3・4	1.5	0.3	1
5～8	2.5	0.5	2
10～50	5	1	3

400

型番リスト

表示件数

型番

外筒材質

外筒表面処理

No.

スペーサ内径 d

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

[鉄] S45C	[表面処理あり] 四三酸化鉄皮膜	3	4	5 ～ 50	S45C	四三酸化鉄皮膜	10	1個
[鉄] S45C	[表面処理あり] 四三酸化鉄皮膜	4	5	5 ～ 50	S45C	四三酸化鉄皮膜	10	1個
[鉄] S45C	[表面処理あり] 四三酸化鉄皮膜	5	6	5 ～ 50	S45C	四三酸化鉄皮膜	10	1個
[鉄] S45C	[表面処理あり] 四三酸化鉄皮膜	6	7	5 ～ 50	S45C	四三酸化鉄皮膜	10	1個
[鉄] S45C	[表面処理あり] 四三酸化鉄皮膜	8	9	5 ～ 50	S45C	四三酸化鉄皮膜	10	1個
[鉄] S45C	[表面処理あり] 四三酸化鉄皮膜	10	11	10 ～ 100	S45C	四三酸化鉄皮膜	10	1個
[鉄] S45C	[表面処理あり] 四三酸化鉄皮膜	12	13	10 ～ 100	S45C	四三酸化鉄皮膜	10	1個
[鉄] S45C	[表面処理あり] 四三酸化鉄皮膜	13	14	10 ～ 100	S45C	四三酸化鉄皮膜	10	1個
[鉄] S45C	[表面処理あり] 四三酸化鉄皮膜	16	17	10 ～ 100	S45C	四三酸化鉄皮膜	10	1個
[鉄] S45C	[表面処理あり] 四三酸化鉄皮膜	20	22	10 ～ 100	S45C	四三酸化鉄皮膜	10	1個
[鉄] S45C	[表面処理あり] 四三酸化鉄皮膜	25	27	10 ～ 100	S45C	四三酸化鉄皮膜	10	1個
[鉄] S45C	[表面処理あり] 四三酸化鉄皮膜	30	32	10 ～ 150	S45C	四三酸化鉄皮膜	10	1個
[鉄] S45C	[表面処理あり] 四三酸化鉄皮膜	35	37	10 ～ 150	S45C	四三酸化鉄皮膜	10	1個
[鉄] S45C	[表面処理あり] 四三酸化鉄皮膜	40	42	10 ～ 150	S45C	四三酸化鉄皮膜	10	1個
[鉄] S45C	[表面処理あり] 四三酸化鉄皮膜	50	52	10 ～ 150	S45C	四三酸化鉄皮膜	10	1個
[アルミ] 5000系アルミ合金	表面処理なし	3	4	5 ～ 50	5000系アルミ合金	-	10	1個
[アルミ] 5000系アルミ合金	表面処理なし	4	5	5 ～ 50	5000系アルミ合金	-	10	1個
[アルミ] 5000系アルミ合金	表面処理なし	5	6	5 ～ 50	5000系アルミ合金	-	10	1個
[アルミ] 5000系アルミ合金	表面処理なし	6	7	5 ～ 50	5000系アルミ合金	-	10	1個
[アルミ] 5000系アルミ合金	表面処理なし	8	9	5 ～ 50	5000系アルミ合金	-	10	1個
[アルミ] 5000系アルミ合金	表面処理なし	10	11	10 ～ 100	5000系アルミ合金	-	10	1個
[アルミ] 5000系アルミ合金	表面処理なし	12	13	10 ～ 100	5000系アルミ合金	-	10	1個
[アルミ] 5000系アルミ合金	表面処理なし	13	14	10 ～ 100	5000系アルミ合金	-	10	1個
[アルミ] 5000系アルミ合金	表面処理なし	16	17	10 ～ 100	5000系アルミ合金	-	10	1個
[アルミ] 5000系アルミ合金	表面処理なし	20	22	10 ～ 100	5000系アルミ合金	-	10	1個
[アルミ] 5000系アルミ合金	表面処理なし	25	27	10 ～ 100	5000系アルミ合金	-	10	1個
[アルミ] 5000系アルミ合金	表面処理なし	30	32	10 ～ 150	5000系アルミ合金	-	10	1個
[アルミ] 5000系アルミ合金	表面処理なし	35	37	10 ～ 150	5000系アルミ合金	-	10	1個
[アルミ] 5000系アルミ合金	表面処理なし	40	42	10 ～ 150	5000系アルミ合金	-	10	1個
[アルミ] 5000系アルミ合金	表面処理なし	50	52	10 ～ 150	5000系アルミ合金	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	SL-LBSA3
- ( - )	2日目	SL-LBSA4
- ( - )	2日目	SL-LBSA5
- ( - )	2日目	SL-LBSA6
- ( - )	2日目	SL-LBSA8
- ( - )	2日目	SL-LBSA10
- ( - )	2日目	SL-LBSA12
- ( - )	2日目	SL-LBSA13
- ( - )	2日目	SL-LBSA16
- ( - )	2日目	SL-LBSA20
- ( - )	2日目	SL-LBSA25
- ( - )	2日目	SL-LBSA30
- ( - )	2日目	SL-LBSA35
- ( - )	2日目	SL-LBSA40
- ( - )	2日目	SL-LBSA50

基本情報

【特長】リニアブッシュをハウジングに組付する際のスペーサです。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～30	31～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期


2	日目出荷

				ご注文締切
急	ストークA早割	翌日出荷	200円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	200円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律200円
[ ! ]ストークAは3個以上で１明細行当たり一律540円

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
フランジ付リニアブッシュシングルタイプ/逆ザグリ穴タイプ
取り付け用フランジをねじ止めできるため組み付けが便利な規格です。形状の長さ：シングルタイプの商品です。
ミスミ
フランジ付リニアブッシュスタンダードタイプダブル
取り付け用フランジをねじ止めできるため組み付けが便利な規格です。形状の長さ：ダブルタイプの商品です。
ミスミ
リニアブッシュ　シングルタイプ
リニアブッシュで最も一般的な規格です。ストレート形状の長さ：シングルタイプの規格です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
