ミスミ

シャフトホルダ　-Ｌ型（鋳造品）　側方スリットタイプ-

カタログ |P.1-294

4.6

平均満足度4.6

この商品のレビューをみる（6件）

通常単価(税別): 1,390円～5,710円

税込単価: 1,529円～6,281円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

シャフトホルダ　-Ｌ型（鋳造品）　スリットタイプ-

4.3

通常価格(税別)： 1,310円 (税込価格：1,441円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

シャフトホルダ　-Ｌ型（鋳造品）　セパレートタイプ-

4.7

通常価格(税別)： 1,580円 (税込価格：1,738円)

通常出荷日：在庫品1日目

サイドスペースがない場合に最適です。側方スリットは全てのボルトを上から固定可能...

詳細情報を確認する

環境対応
RoHS対応（10物質）
形状
L形
シャフトの締結方法
側方スリット
タイプ
鋳造品
厚さ
スタンダード
ノック穴
無し
クランプレバー
無し
材質証明書
対象外

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が21型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

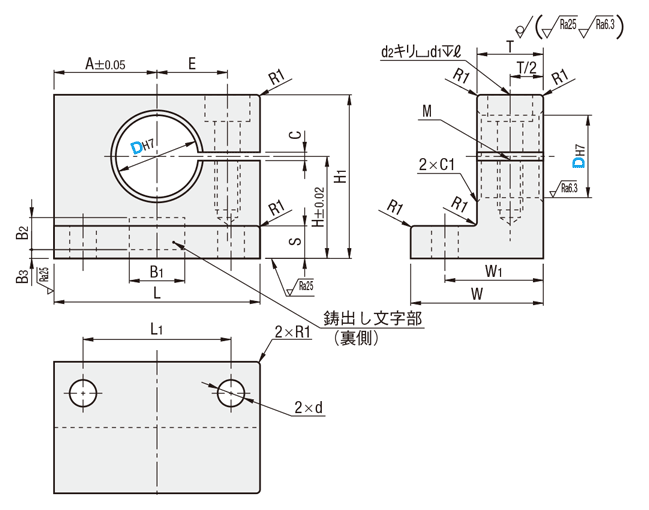

外形図・規格表

[ ! ]取付穴Dは許容差H7で加工後スリット加工します。加工によってはH8程度に開く場合があります。
[ ! ]タップ穴Ｍの下穴が貫通している場合があります。

Type	[ M ] 材質	[ S ] 表面処理	[ A ] 付属品
SHKWBT	S45C相当	四三酸化鉄皮膜	六角穴付止めねじ1本
SHKWMT	S45C相当	無電解ニッケルメッキ	六角穴付止めねじ1本(SUS)
SHKWST	SUS304相当	−	六角穴付止めねじ1本(SUS)

規格表

	型式
[oil]	SHKWBT12 SF−SHKWST20

脱脂洗浄サービス >> こちら

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		H	L	H₁	T	S	W	W₁	A	L₁	d	E	締付ボルト M	d₂	d₁	ℓ	C	B₁	B₂	B₃	質量 g	￥基準単価
Type	D																					SHKWBT	SHKWMT	SHKWST
SHKWBT SHKWMT SHKWST	8	15	30	23	12	6	22	17	15	20	5.5	10	M4	4.5	8	4.5	2	14	7	2	70	1,390	1,420	2,740
	10	20	32	29					16										8		90	1,390	1,420	2,740
	12			30																	90	1,440	1,470	2,940
	16	25	38	37					19	26		13									127	1,560	1,600	3,010
	20		50	40	16	8	32	24	25	36	6.5	18	M6	6.5	11	6.5					243	2,120	2,150	4,290
	25	30		48																	271	2,260	2,300	4,440
	30		70	51	20	10	40	30	35	48	9	24	M8	9	14	9	3				503	2,600	2,650	5,710

型番リスト

表示件数

型番

特性・用途

穴径 D

(φ)

材質

詳細材質

表面処理

RoHS?

最小発注数量

該当なし	8	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	10	1個
該当なし	10	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	10	1個
該当なし	12	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	10	1個
該当なし	16	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	10	1個
該当なし	20	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	10	1個
該当なし	25	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	10	1個
該当なし	30	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	10	1個
耐食性・耐薬品	8	[スチール] S45C相当	S45C相当	無電解ニッケルメッキ	10	1個
耐食性・耐薬品	10	[スチール] S45C相当	S45C相当	無電解ニッケルメッキ	10	1個
耐食性・耐薬品	12	[スチール] S45C相当	S45C相当	無電解ニッケルメッキ	10	1個
耐食性・耐薬品	16	[スチール] S45C相当	S45C相当	無電解ニッケルメッキ	10	1個
耐食性・耐薬品	20	[スチール] S45C相当	S45C相当	無電解ニッケルメッキ	10	1個
耐食性・耐薬品	25	[スチール] S45C相当	S45C相当	無電解ニッケルメッキ	10	1個
耐食性・耐薬品	30	[スチール] S45C相当	S45C相当	無電解ニッケルメッキ	10	1個
非磁性	8	[ステンレス] SUS304相当	SUS304相当	なし	10	1個
非磁性	10	[ステンレス] SUS304相当	SUS304相当	なし	10	1個
非磁性	12	[ステンレス] SUS304相当	SUS304相当	なし	10	1個
非磁性	16	[ステンレス] SUS304相当	SUS304相当	なし	10	1個
非磁性	20	[ステンレス] SUS304相当	SUS304相当	なし	10	1個
非磁性	25	[ステンレス] SUS304相当	SUS304相当	なし	10	1個
非磁性	30	[ステンレス] SUS304相当	SUS304相当	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

1,390円 ( 1,529円 )	在庫品1日目当日出荷可能	-
1,390円 ( 1,529円 )	在庫品1日目当日出荷可能	-
1,440円 ( 1,584円 )	在庫品1日目当日出荷可能	-
1,560円 ( 1,716円 )	在庫品1日目当日出荷可能	-
2,120円 ( 2,332円 )	在庫品1日目当日出荷可能	-
2,260円 ( 2,486円 )	在庫品1日目当日出荷可能	-
2,600円 ( 2,860円 )	在庫品1日目当日出荷可能	-
1,420円 ( 1,562円 )	在庫品1日目当日出荷可能	SL-SHKWMT8
1,420円 ( 1,562円 )	在庫品1日目当日出荷可能	SL-SHKWMT10
1,470円 ( 1,617円 )	在庫品1日目当日出荷可能	SL-SHKWMT12
1,600円 ( 1,760円 )	在庫品1日目当日出荷可能	SL-SHKWMT16
2,150円 ( 2,365円 )	在庫品1日目当日出荷可能	SL-SHKWMT20
2,300円 ( 2,530円 )	在庫品1日目当日出荷可能	SL-SHKWMT25
2,650円 ( 2,915円 )	在庫品1日目当日出荷可能	SL-SHKWMT30
2,740円 ( 3,014円 )	在庫品1日目当日出荷可能	SL-SHKWST8
2,740円 ( 3,014円 )	在庫品1日目当日出荷可能	SL-SHKWST10
2,940円 ( 3,234円 )	在庫品1日目当日出荷可能	SL-SHKWST12
3,010円 ( 3,311円 )	在庫品1日目当日出荷可能	SL-SHKWST16
4,290円 ( 4,719円 )	在庫品1日目当日出荷可能	SL-SHKWST20
4,440円 ( 4,884円 )	在庫品1日目当日出荷可能	SL-SHKWST25
5,710円 ( 6,281円 )	在庫品1日目当日出荷可能	SL-SHKWST30

基本情報

サイドスペースがない場合に最適です。側方スリットは全てのボルトを上から固定可能。セパレートはメンテナンスが容易です。精度を必要とする使用の場合は機械加工品をおすすめします。

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～10	11～19	20～29	30～50	51～
値引率	基準単価	5%	10%	15%	お見積り
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
シャフトホルダ　-ブラケット型スタンダードタイプ-　-取付穴キリ穴／取付穴タップ穴-
取付側のプレートの強度が弱い場合・板厚が薄い場合は、取付穴タップタイプを推奨します。
ミスミ
シャフトホルダ　-Ｔ型（鋳造品）　スリット・スタンダードタイプ-
ノック穴付きタイプは、組み立て時の位置決めが容易となります。メンテナンス時の取外しの際、位置決めの再現性があります。精度を必要とする使用の場合は機械加工品をおすすめします。
ミスミ
シャフトホルダ　-フランジ型（鋳造品）　スリット・スタンダードタイプ-
最も安価で一般的な形状です。精度を必要とする使用の場合は機械加工品をおすすめします。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
