シャフトホルダ -Ｔ型（鋳造品） セパレートタイプ-
- 通常単価(税別)
- 1,430円～3,210円
- 税込単価
- 1,573円～3,531円
シャフトホルダが分離可能なため、メンテナンスが容易です。全てのボルトを上から固定することができます。精...
詳細を確認- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

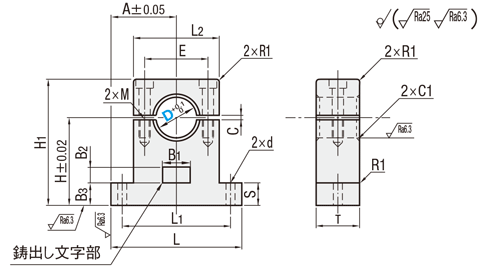

外形図・規格表
[ ! ]タップ穴Ｍの下穴が貫通している場合があります。
| Type | [ M ]材質 | [ S ]表面処理 | [ A ]付属品 |
| SHTDT | S45C相当 | 四三酸化鉄皮膜 | 六角穴付ボルト2本 |
| SHTDM | 無電解ニッケルメッキ | 六角穴付ボルト2本 (SUS) | |
| SHTDA | AC7A | 白アルマイト |
規格表
| 型式 |
| SHTDT1320 SHTDA2030 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | D | H | L | H1 | T | L1 | d | L2 | A | S | E | C | B1 | B2 | B3 | 締付ボルト M | 質量 g | ￥基準単価 | |||
| Type | No. | SHTDT | SHTDM | SHTDA | |||||||||||||||||
| SHTDT SHTDM SHTDA | 815 | 8 | 15 | 52 | 22 | 12 | 40 | 5.5 | 28 | 26 | 6 | 18 | 2 | 14 | 8 | 2 | M4 | 58(20) | 1,430 | 1,550 | 1,440 |
| 1020 | 10 | 20 | 54 | 29 | 42 | 30 | 27 | 20 | 78(27) | 1,430 | 1,670 | 1,530 | |||||||||
| 1220 | 12 | 56 | 31 | 44 | 32 | 28 | 22 | 87(30) | 1,470 | 1,770 | 1,560 | ||||||||||
| 1320 | 13 | 84(29) | 1,470 | 1,770 | 1,560 | ||||||||||||||||
| 1625 | 16 | 25 | 58 | 37 | 46 | 34 | 29 | 24 | 104(36) | 1,670 | 1,970 | 1,760 | |||||||||
| 2025 | 20 | 79 | 40 | 16 | 64 | 6.5 | 49 | 39.5 | 8 | 34 | M6 | 214(74) | 2,000 | 2,340 | 2,010 | ||||||
| 2030 | 30 | 45 | 249(86) | 2,020 | 2,440 | 2,030 | |||||||||||||||
| 2530 | 25 | 48 | 36 | 243(84) | 2,210 | 2,750 | 2,220 | ||||||||||||||
| 3030 | 30 | 102 | 51 | 20 | 82 | 9 | 62 | 51 | 10 | 44 | 3 | M8 | 463(160) | 2,720 | 3,210 | 2,730 | |||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
1,530円 ( 1,683円 ) | 在庫品1日目当日出荷可能 |
- |
1,560円 ( 1,716円 ) | 在庫品1日目当日出荷可能 |
- |
1,560円 ( 1,716円 ) | 在庫品1日目当日出荷可能 |
- |
1,760円 ( 1,936円 ) | 在庫品1日目当日出荷可能 |
- |
2,010円 ( 2,211円 ) | 在庫品1日目当日出荷可能 |
- |
2,030円 ( 2,233円 ) | 在庫品1日目当日出荷可能 |
- |
2,220円 ( 2,442円 ) | 在庫品1日目当日出荷可能 |
- |
2,730円 ( 3,003円 ) | 在庫品1日目当日出荷可能 |
- |
1,440円 ( 1,584円 ) | 在庫品1日目当日出荷可能 |
- |
1,640円 ( 1,804円 ) | 在庫品1日目当日出荷可能 |
|
1,770円 ( 1,947円 ) | 在庫品1日目当日出荷可能 |
|
1,770円 ( 1,947円 ) | 在庫品1日目当日出荷可能 |
|
1,970円 ( 2,167円 ) | 在庫品1日目当日出荷可能 |
|
2,340円 ( 2,574円 ) | 在庫品1日目当日出荷可能 |
|
2,440円 ( 2,684円 ) | 在庫品1日目当日出荷可能 |
|
2,750円 ( 3,025円 ) | 在庫品1日目当日出荷可能 |
|
3,210円 ( 3,531円 ) | 在庫品1日目当日出荷可能 |
|
1,550円 ( 1,705円 ) | 在庫品1日目当日出荷可能 |
|
1,430円 ( 1,573円 ) | 在庫品1日目当日出荷可能 |
- |
1,470円 ( 1,617円 ) | 在庫品1日目当日出荷可能 |
- |
1,470円 ( 1,617円 ) | 在庫品1日目当日出荷可能 |
- |
1,670円 ( 1,837円 ) | 在庫品1日目当日出荷可能 |
- |
2,000円 ( 2,200円 ) | 在庫品1日目当日出荷可能 |
- |
2,020円 ( 2,222円 ) | 在庫品1日目当日出荷可能 |
- |
2,210円 ( 2,431円 ) | 在庫品1日目当日出荷可能 |
- |
2,720円 ( 2,992円 ) | 在庫品1日目当日出荷可能 |
- |
1,430円 ( 1,573円 ) | 在庫品1日目当日出荷可能 |
- |
詳細情報
基本情報
シャフトホルダが分離可能なため、メンテナンスが容易です。全てのボルトを上から固定することができます。精度を必要とする使用の場合は機械加工品をおすすめします。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
◦SHTDT
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1〜19 | 20〜24 | 25〜29 | 30〜50 | 51～ |
| 値引率 | 基準単価 | 5％ | 10％ | 18％ | お見積り |
| 出荷日 | 通常 | お見積り | |||
◦上記以外
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1〜20 | 21〜24 | 25〜29 | 30〜50 | 51～ |
| 値引率 | 基準単価 | 5％ | 10％ | 18％ | お見積り |
| 出荷日 | 通常 | お見積り | |||
