シャフトホルダ ブラケット型 ホールド部肉厚 ノック穴付タイプ
- 通常単価(税別)
- 1,500円～14,210円
- 税込単価
- 1,650円～15,631円
通常出荷日：3日目～9日目
組立時の位置決めが容易となります。メンテナンス時の取外しの際、位置決めの再現性があります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が102型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

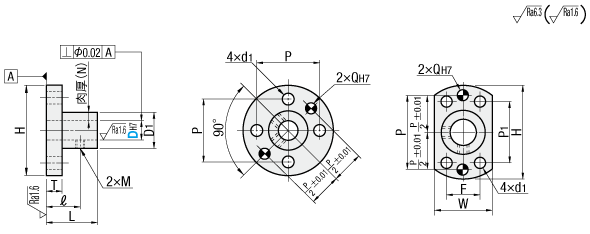

外形図・規格表
■丸フランジ ■二面フランジ ●D12～50| 丸フランジ | 二面フランジ | [ M ] 材質 | [ S ] 表面処理 |
STHRBNK | STHCBNK | 一般構造用 鋼 | 四三酸化鉄皮膜 |
STHRNK | STHCNK | 無電解ニッケルメッキ | |
SSTHRNK | SSTHCNK | SUS304 | − |
ATHRNK | ATHCNK | アルミ合金 | 白アルマイト |
規格表
| 型式 | |
| STHRBNK12 SF−STHCNK25 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ホールド部 | L | D1 | H | T | ℓ | M | P | W | P1 | F | d1 | Q | ￥基準単価 | ||||||||||
| Type | DH7 | 肉厚(N) | (並目) | 丸フランジ | 二面フランジ | |||||||||||||||||||
| STHRBNK | STHRNK | SSTHRNK | ATHRNK | STHCBNK | STHCNK | SSTHCNK | ATHCNK | |||||||||||||||||
8 | ＋ 0.015 | 3.5 | 18 | 15 | 32 | 5 | 14 | M3 | 25 | 15 | 25 | ー | 3.5 | 4 | 1,500 | 1,540 | 1,850 | 1,700 | - | - | - | - | ||
10 | 0 | 5 | 20 | 20 | 38 | 15 | 30 | 20 | 30 | 4.5 | 1,690 | 1,730 | 1,870 | 1,800 | - | - | - | - | ||||||
| 丸フランジ | 二面フランジ | 12 | ＋ 0.018 | 24 | 22 | 40 | 6 | M4 | 32 | 25 | 28 | 16 | 1,810 | 1,880 | 2,420 | 2,150 | 1,920 | 2,050 | 2,720 | 2,390 | ||||
| STHRBNK | STHCBNK | 15 | 0 | 6 | 32 | 28 | 50 | 19 | 40 | 32 | 33 | 22 | 5.5 | 5 | 2,080 | 2,310 | 3,350 | 2,830 | - | - | - | - | ||
| STHRNK | STHCNK | 16 | 2,080 | 2,310 | 3,350 | 2,830 | 2,290 | 2,460 | 3,540 | 3,000 | ||||||||||||||
| SSTHRNK | SSTHCNK | 20 | ＋ 0.021 | 7.5 | 35 | 63 | 8 | 20 | M5 | 50 | 40 | 42 | 25 | 6.6 | 2,240 | 2,330 | 3,370 | 2,850 | 2,430 | 2,550 | 3,670 | 3,110 | ||
| ATHRNK | ATHCNK | 25 | 0 | 38 | 40 | 68 | 23 | 55 | 45 | 45 | 30 | 6 | 2,380 | 2,640 | 4,790 | 3,720 | 2,600 | 2,790 | 4,870 | 3,830 | ||||
30 | 45 | 73 | 10 | 24 | M6 | 60 | 50 | 48 | 35 | 2,580 | 2,670 | 4,850 | 3,760 | 2,870 | 3,100 | 5,410 | 4,260 | |||||||
35 | ＋ 0.025 | 12.5 | 45 | 60 | 94 | 27 | 77 | 66 | 58 | 50 | 9 | 3,870 | 3,970 | 7,550 | 5,760 | 4,310 | 4,430 | 8,410 | 6,420 | |||||
40 | 0 | 15 | 50 | 70 | 104 | 12 | 30 | M8 | 87 | 76 | 67 | 55 | 5,810 | 5,970 | 11,170 | 8,570 | 6,470 | 6,660 | 11,360 | 9,010 | ||||
50 | 17.5 | 55 | 85 | 119 | 33 | M10 | 102 | 91 | 82 | 60 | 9,880 | 10,150 | 13,980 | 12,070 | 11,000 | 12,190 | 14,210 | 13,200 | ||||||
追加工
| 型式 | − | (MB) |
| SSTHCK20 STHRBNK12 | − − | MB MB |
| 3 | 日目出荷 |
| Alterations | 六角穴付止めねじ付属 | |||||||||||
| Code | MB | |||||||||||
| Spec. | 六角穴付止めねじを付属します。 外筒(D1)よりねじが飛び出す可能性があります。 [ ! ]四三酸化鉄皮膜品の付属ボルトはSCM435品(四三酸化鉄皮膜) [ ! ]上記以外はSUS品 [ ! ]付属止めねじは2本となります。
| |||||||||||
| ￥/1Code | 無料 | |||||||||||
