シャフトホルダ -コンパクト型（機械加工品） セパレートタイプ-
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が161型番あります。

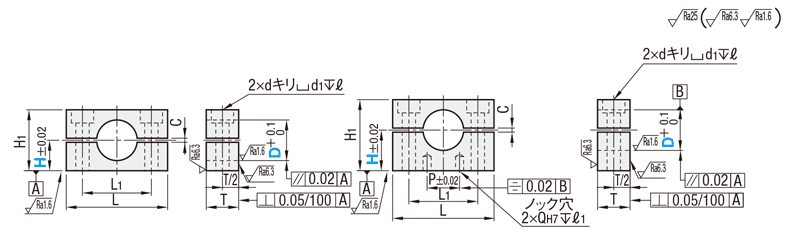

外形図・規格表
ノック穴無し
ノック穴付
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、C、T/2寸法公差は除く。
| Type | [ M ] 材質 | [ S ] 表面処理 | |
| ノック穴無し | ノック穴付 | ||
| SHMPB | SHMPBK | S45C相当 | 四三酸化鉄皮膜 |
| SHMPM | SHMPMK | 無電解ニッケルメッキ | |
| SHMPS | SHMPSK | SUS304 | − |
| SHMPA | SHMPAK | アルミ合金 | 白アルマイト |
規格表
| 型式 | − | H |
| SHMPB8 SHMPSK40 | − − | 10 30 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]Hの（ ）寸法はノック穴無しタイプのみ適用 [ ! ]SHMPA・SHMPAK（アルミ）のT寸法は（ ）寸法になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | H | L | H1 | T | L1 | d | d1 | ℓ | Q | P | ℓ1 | C | ￥基準単価 | ||||||||
| Type | D | 選択 | ノック穴無し | ノック穴付 | |||||||||||||||||
| SHMPB | SHMPM | SHMPS | SHMPA | SHMPBK | SHMPMK | SHMPSK | SHMPAK | ||||||||||||||
| ノック穴無し SHMPB SHMPM SHMPS SHMPA ノック穴付 SHMPBK SHMPMK SHMPSK SHMPAK | 6 | 10 15 20 25 | 24 | H＋7 | 10 | 14 | 4.5 | 8 | 4.5 | − | 5 | − | 2 | 2,000 | 2,070 | 3,870 | － | － | － | － | － |
| 8 | (10) 15 20 25 | 26 | H＋10 | 12 | 16 | 3 | 5 | 2,020 | 2,090 | 3,900 | 1,820 | 2,660 | 2,730 | 4,730 | 1,820 | ||||||
| 10 | 32 | 20 | 8 | 2,190 | 2,250 | 3,920 | 1,980 | 2,840 | 2,890 | 4,750 | 1,980 | ||||||||||
| 12 | 2,300 | 2,370 | 4,760 | 2,070 | 2,940 | 3,010 | 5,590 | 2,070 | |||||||||||||
| 15 | (15) 20 25 | 34 | H＋12 | 23 | 9 | 2,680 | 2,720 | 5,540 | 2,420 | 3,450 | 3,530 | 6,370 | 2,420 | ||||||||
| 16 | 2,680 | 2,720 | 5,540 | 2,420 | 3,450 | 3,530 | 6,370 | 2,420 | |||||||||||||
| 20 | (15) 20 25 30 | 50 | H＋15 | 16 | 34 | 6.6 | 11 | 6.5 | 4 | 16 | 7 | 3,480 | 3,580 | 7,420 | 3,140 | 4,310 | 4,410 | 8,440 | 3,140 | ||
| 25 | (20) 25 30 | H＋20 | 36 | 20 | 3,600 | 3,790 | 7,580 | 3,300 | 4,430 | 4,620 | 8,600 | 3,300 | |||||||||
| 30 | (20) 25 30 35 | 70 | 22 (20) | 48 | 9 | 14 | 9 | 5 | 28 | 8 | 3 | 4,810 | 4,910 | 9,160 | 4,330 | 5,830 | 5,930 | 10,170 | 4,330 | ||
| 35 | (25) 30 35 | H＋25 | 5,160 | 5,390 | 9,620 | 4,650 | 6,170 | 6,410 | 10,640 | 4,650 | |||||||||||
| 40 | 76 | 56 | 34 | 5,740 | 5,900 | 10,750 | 5,210 | 6,760 | 6,920 | 11,770 | 5,210 | ||||||||||
| 50 | (30) 35 40 | 84 | H＋30 | 25 | 66 | 40 | 6,840 | 7,030 | 12,810 | 13,550 | 8,060 | 8,250 | 14,030 | 13,550 | |||||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,820円 ( 2,002円 ) | 3日目 |
1,820円 ( 2,002円 ) | 3日目 |
1,820円 ( 2,002円 ) | 3日目 |
1,820円 ( 2,002円 ) | 3日目 |
1,980円 ( 2,178円 ) | 3日目 |
1,980円 ( 2,178円 ) | 3日目 |
1,980円 ( 2,178円 ) | 3日目 |
1,980円 ( 2,178円 ) | 3日目 |
2,070円 ( 2,277円 ) | 3日目 |
2,070円 ( 2,277円 ) | 3日目 |
2,070円 ( 2,277円 ) | 3日目 |
2,070円 ( 2,277円 ) | 3日目 |
2,420円 ( 2,662円 ) | 3日目 |
2,420円 ( 2,662円 ) | 3日目 |
2,420円 ( 2,662円 ) | 3日目 |
2,420円 ( 2,662円 ) | 3日目 |
2,420円 ( 2,662円 ) | 3日目 |
2,420円 ( 2,662円 ) | 3日目 |
3,140円 ( 3,454円 ) | 3日目 |
3,140円 ( 3,454円 ) | 3日目 |
3,140円 ( 3,454円 ) | 3日目 |
3,140円 ( 3,454円 ) | 3日目 |
3,300円 ( 3,630円 ) | 3日目 |
3,300円 ( 3,630円 ) | 3日目 |
3,300円 ( 3,630円 ) | 3日目 |
4,330円 ( 4,763円 ) | 3日目 |
4,330円 ( 4,763円 ) | 3日目 |
4,330円 ( 4,763円 ) | 3日目 |
4,330円 ( 4,763円 ) | 3日目 |
4,650円 ( 5,115円 ) | 8日目 |
4,650円 ( 5,115円 ) | 8日目 |
4,650円 ( 5,115円 ) | 8日目 |
5,210円 ( 5,731円 ) | 8日目 |
5,210円 ( 5,731円 ) | 8日目 |
5,210円 ( 5,731円 ) | 8日目 |
13,550円 ( 14,905円 ) | 8日目 |
13,550円 ( 14,905円 ) | 8日目 |
13,550円 ( 14,905円 ) | 8日目 |
1,820円 ( 2,002円 ) | 3日目 |
1,820円 ( 2,002円 ) | 3日目 |
1,820円 ( 2,002円 ) | 3日目 |
1,980円 ( 2,178円 ) | 3日目 |
1,980円 ( 2,178円 ) | 3日目 |
1,980円 ( 2,178円 ) | 3日目 |
2,070円 ( 2,277円 ) | 3日目 |
2,070円 ( 2,277円 ) | 3日目 |
2,070円 ( 2,277円 ) | 3日目 |
2,420円 ( 2,662円 ) | 3日目 |
2,420円 ( 2,662円 ) | 3日目 |
2,420円 ( 2,662円 ) | 3日目 |
2,420円 ( 2,662円 ) | 3日目 |
3,140円 ( 3,454円 ) | 3日目 |
3,140円 ( 3,454円 ) | 3日目 |
3,140円 ( 3,454円 ) | 3日目 |
3,300円 ( 3,630円 ) | 3日目 |
3,300円 ( 3,630円 ) | 3日目 |
4,330円 ( 4,763円 ) | 3日目 |
4,330円 ( 4,763円 ) | 3日目 |
4,330円 ( 4,763円 ) | 3日目 |
4,650円 ( 5,115円 ) | 8日目 |
詳細情報
基本情報
【特長】T型タイプと比較して、L寸法（幅）がコンパクトとなります。
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]セパレートタイプ（ノック穴付）は31個以上お見積りとなります。
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1〜9 | 10〜14 | 15〜19 | 20〜30 | 31〜50 | 51～ |
| 値引率 | 基準単価 | 5% | 10% | 23% | 23% | お見積り |
| 出荷日 | 通常 | ＋8日 | ||||
[ ! ]セパレートタイプ（ノック穴付）は31個以上お見積りとなります。
概要・仕様
使用例
■コンパクトの比較表
| D | L寸法 | ||
| コンパクト型 スタンダード | T型 スタンダード こちら | 差 | |
| 6 | 24 | 26 | －2 |
| 8 | 26 | 42 | －16 |
| 10 | 32 | 42 | －10 |
| 12 | 32 | 42 | －10 |
| 15 | 34 | 54 | －20 |
| 16 | 34 | 54 | －20 |
| 20 | 50 | 67 | －17 |
| 25 | 50 | 67 | －17 |
| 30 | 70 | 85 | －15 |
| 35 | 70 | 85 | －15 |
| 40 | 76 | 100 | －24 |
[ ! ]コンパクトの比較（実寸×1/2）
[ ! ]従来の他商品に比べ外形がコンパクトです。（省スペース化対応）
