ミスミ

プラ型冷却用ワンタッチ継手（耐熱99℃）L形継手

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 540円～1,530円

税込単価: 594円～1,683円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

プラ型冷却用ワンタッチ継手（耐熱99℃）ストレート継手

通常価格(税別)： 260円 (税込価格：286円)

通常出荷日：在庫品1日目

■従来品（M-KL、M-KH）の後継品が新商品（MR-KL、MR-KH）として...

詳細情報を確認する

材質
黄銅+無電解ニッケルメッキ
取付部品
チューブ
耐熱
99℃
バルブ有無
バルブ無し
形状
L形
スパナ取付部
有り

ご注意

サージ圧力（衝撃流等により瞬間的にかかる圧力）を最高使用圧力（1MPa）以下に抑えてご使用ください。
ご利用の際には、必ずインサートスリーブ（10PACK-WR）と合わせてご使用ください。
MR-KL、MR-KHは一体品です。取り外しできませんのでご注意ください。また、水温99℃以下でご使用ください。
L形継手は取付後の向き調整を目的に回転させることはできますが、連続回転での使用は水漏れの原因となりますのでご注意ください。

未確定：候補が14型番あります。

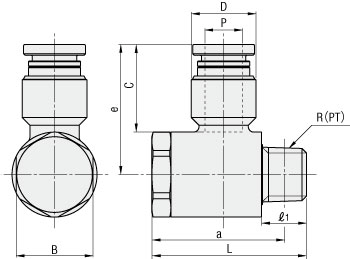

外形図・規格表
型番リスト
詳細情報

外形図・規格表

MR-KL

[ M ]材質

本体：黄銅（C3604）＋無電解ニッケルメッキ
開放リング：黄銅（C3604）＋無電解ニッケルメッキ
ネジ部：黄銅（C3604）＋無電解ニッケルメッキ
ネジ部JIS B0203管用テーパネジR(PT)
※ネジ部には耐熱シール材が塗布されています。

[ ! ]MR-KLは一体品です。
取り外しはできませんので、ご注意ください。

[ ! ]水温99℃以下でご使用ください。

[ ! ]サージ圧力（衝撃流等により瞬間的にかかる圧力）を最高使用圧力
（1MPa）以下に抑えてご使用ください。

[ ! ]ご利用の際には、必ずインサートスリーブ（P.1006）と合わせて
ご使用ください。

[ ! ]外観が120℃と類似しておりますが、開放リング部の刻印文字「F」
の有無にて判別が可能です。
(99℃シリーズ：「F」刻印無し。120℃シリーズ：「F」刻印有り)

MR-KH

[ M ]材質

[ ! ]MR-KHは一体品です。
取り外しはできませんので、ご注意ください。

[ ! ]水温99℃以下でご使用ください。

[ ! ]サージ圧力（衝撃流等により瞬間的にかかる圧力）を最高使用圧力
（1MPa）以下に抑えてご使用ください。

[ ! ]ご利用の際には、必ずインサートスリーブ（P.1006）と合わせて
ご使用ください。

規格表

型式

MR-KL4-01-1

MR-KH6-01-1

■MR-KL

適用チューブ	チューブ挿入穴部		D	d	L	a	e	B	ℓ₁	R(PT)	型式
外径×内径	穴径P	深さC									Type	No.
4×2.5	4	15.1	9.7	2.5	22	22.8	18	10	8	1/8	MR－KL	4-01-1
6×4	6	17.2	11.8	4	23.7	25.6	21	12				6-01-1
8×6	8	18.4	13.7	6	25	27.9	23	14				8-01-1
					28	28.8			11	1/4		8-02-1
10×7.5	10	20.9	17.5		27.5	32.3	27	17	8	1/8		10-01-1
				8	30.5	33.2			11	1/4		10-02-1
					31.5	33.9			12	3/8		10-03-1
12×9	12	23.5	20.8		31	35.4	30.6	21	11	1/4		12-02-1
				9	32	36.1			12	3/8		12-03-1

■MR-KH

適用チューブ	チューブ挿入穴部		D	六角対辺 B	L	a	e	ℓ₁	R(PT)	型式
外径×内径	穴径P	深さC								Type	No.
6×4	6	17.2	11.8	14	28.2	24.2	23.8	8	1/8	MR－KH	6-01-1
8×6	8	18.4	13.7				25.1				8-01-1
				17	35.1	29.1	26.6	10.5	1/4		8-02-1
10×7.5	10	20.9	17.5				28.7				10-02-1
12×9	12	23.5	20.8	21	38.9	32.6	33.3	12	3/8		12-03-1

納期

在庫品

型番リスト

表示件数

型番

適用チューブ外径

(mm)

R/(PT)

(呼び)

e(センターからの高さ)

(mm)

RoHS?

最小発注数量

6	1/8	23.8	10	1個
8	1/8	25.1	10	1個
8	1/4	26.6	10	1個
10	1/4	28.7	10	1個
12	3/8	33.3	10	1個
4	1/8	18	10	1個
6	1/8	21	10	1個
8	1/8	23	10	1個
8	1/4	23	10	1個
10	1/8	27	10	1個
10	1/4	27	10	1個
10	3/8	27	10	1個
12	1/4	30.6	10	1個
12	3/8	30.6	10	1個

通常単価(税別) (税込単価)	通常出荷日

870円 ( 957円 )	在庫品1日目当日出荷可能
1,050円 ( 1,155円 )	在庫品1日目当日出荷可能
1,100円 ( 1,210円 )	在庫品1日目当日出荷可能
1,160円 ( 1,276円 )	在庫品1日目当日出荷可能
1,530円 ( 1,683円 )	在庫品1日目当日出荷可能
540円 ( 594円 )	在庫品1日目当日出荷可能
570円 ( 627円 )	在庫品1日目当日出荷可能
640円 ( 704円 )	在庫品1日目当日出荷可能
650円 ( 715円 )	在庫品1日目当日出荷可能
860円 ( 946円 )	在庫品1日目当日出荷可能
900円 ( 990円 )	在庫品1日目当日出荷可能
910円 ( 1,001円 )	在庫品1日目当日出荷可能
1,030円 ( 1,133円 )	在庫品1日目当日出荷可能
1,030円 ( 1,133円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

■従来品（M-KL、M-KH）の後継品が新商品（MR-KL、MR-KH）として登場！
・チューブ径、取付ねじサイズは従来品と同じで互換性あり
・従来品の型式の「M-～」を「MR-～」に変更することで同じ仕様のものが入手可能に

ご注意

サージ圧力（衝撃流等により瞬間的にかかる圧力）を最高使用圧力（1MPa）以下に抑えてご使用ください。
ご利用の際には、必ずインサートスリーブ（10PACK-WR）と合わせてご使用ください。
MR-KL、MR-KHは一体品です。取り外しできませんのでご注意ください。また、水温99℃以下でご使用ください。
L形継手は取付後の向き調整を目的に回転させることはできますが、連続回転での使用は水漏れの原因となりますのでご注意ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
