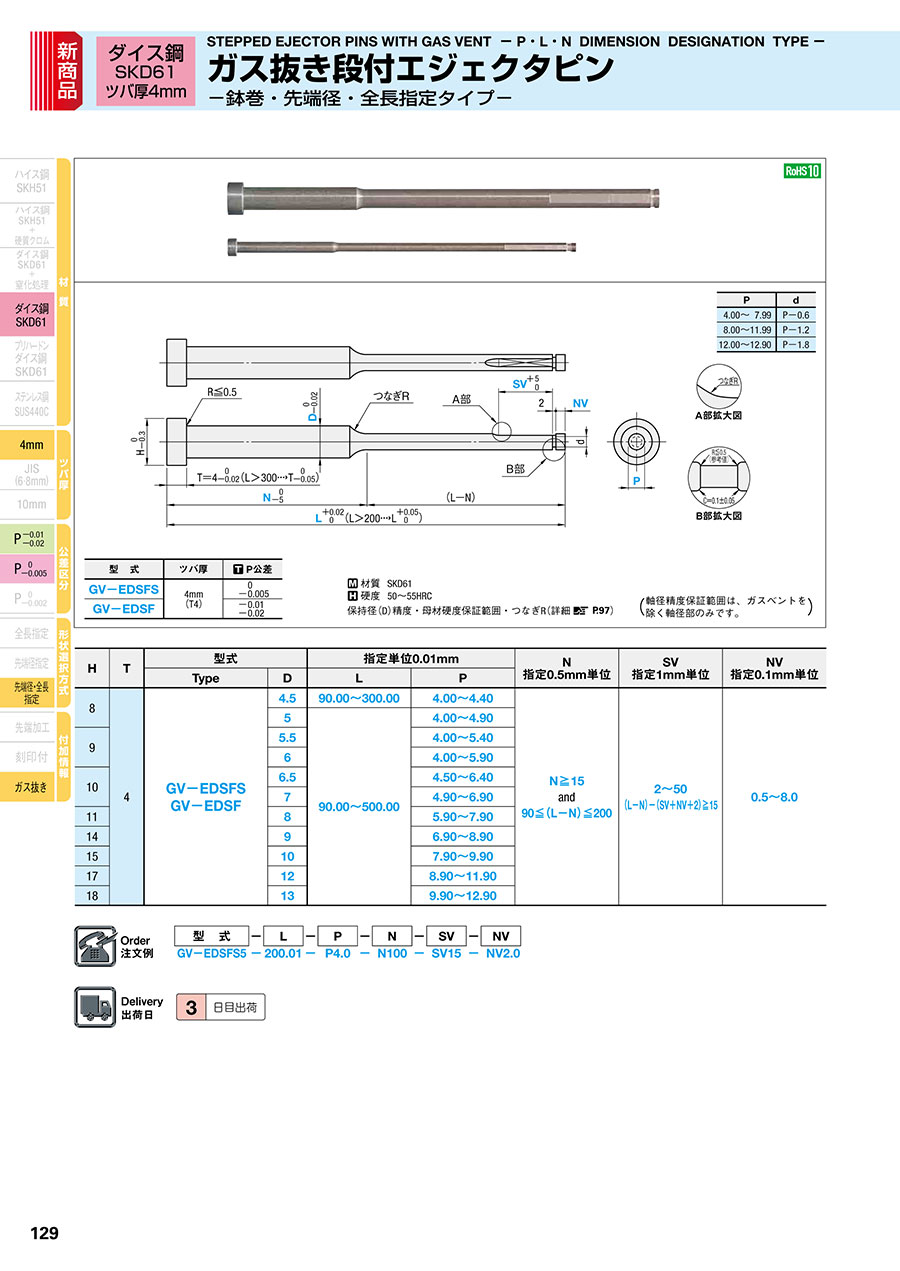

ガス抜き段付エジェクタピン -ダイス鋼SKD61/鉢巻/先端径・全長指定タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
ダイス鋼SKD61・鉢巻・先端径/全長指定タイプのガス抜き段付エジェクタピンで...
詳細情報を確認する未確定：候補が22型番あります。
外形図
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
ダイス鋼SKD61・鉢巻・先端径/全長指定タイプのガス抜き段付エジェクタピンです。
規格・納期
| H | T | 型式 | 指定単位0.01mm | N 指定0.5mm単位 | SV 指定1mm単位 | NV 指定0.1mm単位 | ||
| Type | D | L | P | |||||
| 8 | 4 | GV－EDSFS GV－EDSF | 4.5 | 90.00～300.00 | 4.00～4.40 | N≧15 and 90≦(L－N)≦200 | 2～50 (L－N)－(SV＋NV＋2)≧15 | 0.5～8.0 |
| 5 | 90.00～500.00 | 4.00～4.90 | ||||||
| 9 | 5.5 | 4.00～5.40 | ||||||
| 6 | 4.00～5.90 | |||||||
| 10 | 6.5 | 4.50～6.40 | ||||||
| 7 | 4.90～6.90 | |||||||
| 11 | 8 | 5.90～7.90 | ||||||
| 14 | 9 | 6.90～8.90 | ||||||
| 15 | 10 | 7.90～9.90 | ||||||
| 17 | 12 | 8.90～11.90 | ||||||
| 18 | 13 | 9.90～12.90 | ||||||
注文例
| 型 式 | － | L | － | P | － | N | － | SV | － | NV |
| GV－EDSFS5 | － | 200.01 | － | P4.0 | － | N100 | － | SV15 | － | NV2.0 |
出荷日
| 3 | 日目出荷 |
追加工
| 型 式 | － | L | － | P | － | N | － | SV | － | NV | － | (KC・WKC…etc.) |
| GV－EDSFS5 | － | 200.01 | － | P4.0 | － | N100 | － | SV15 | － | NV2.0 | － | PCC4.97 |
ツバカット加工の 指定単位について (1)ツバカット加工を保持径に合わせて指定する時 指定単位 (2)ツバカット加工を自由に指定する時 指定単位 0.1mm |
| 追加工 | 記号 | 詳細 | |
 | KC | 1面ツバカット D/2≦KC＜H/2 | |
 | WKC | 2面ツバカット D/2≦WKC＜H/2 | |
 | KAC KBC | 寸法違いツバカット D/2≦KAC＜H/2 KBC＝指定0.1mm単位のみ KAC＜KBC＜H/2 | |
 | RKC | 2面(直角)ツバカット D/2≦RKC＜H/2 | |
 | DKC | 3面ツバカット D/2≦DKC＜H/2 | |
 | SKC | 4面ツバカット D/2≦SKC＜H/2 | |
 | KGC | 2面ツバカット(角度) D/2≦KGC＜H/2 AG＝指定1°単位 0＜AG＜360 | |
 | KTC | 3面ツバカット 120°振分け D/2≦KTC＜H/2 | |
| 追加工 | 記号 | 詳細 |
 | HC | ツバ径変更 HC＝指定0.1mm単位 [ ! ] D＋1≦HC＜H |
 | HCC | ツバ径変更(精密) HCC＝指定0.1mm単位 [ ! ] D＋1≦HCC＜H−0.3 |
 | TC | ツバ厚変更 TC＝指定0.1mm単位 [ ! ] 2.0≦TC＜4 (L,N寸は指定寸法通り) [ ! ] 4−TC≦Lmax.−L |
 | NC | ノック穴加工 [ ! ] H≧4に適用 [ NG ]NHC・NHN以外の併用不可 |
 | NCW | ノック穴＋スプリングピン打込加工 [ ! ] H≧4に適用 [ NG ]NHC・NHN以外の併用不可 |
 | NHC | ツバ裏部ナンバリング 指定範囲・指定方法は>>こちら [ NG ]SKC併用不可 |
 | NHN | ツバ裏部ナンバリング(自動連番) 指定範囲・指定方法は>>こちら [ NG ]SKC併用不可 |
 | PCC | 先端軸径変更 [ ! ]P－0.01－0.02の場合、P－0.08≦PCC＜P－0.02 P 0－0.005の場合、P－0.08≦PCC＜P PCC＝指定0.01mm |
追加工詳細>>こちら
カタログ
ガス抜き段付エジェクタピン -ダイス鋼SKD61/鉢巻/先端径・全長指定タイプ-のレビュー
