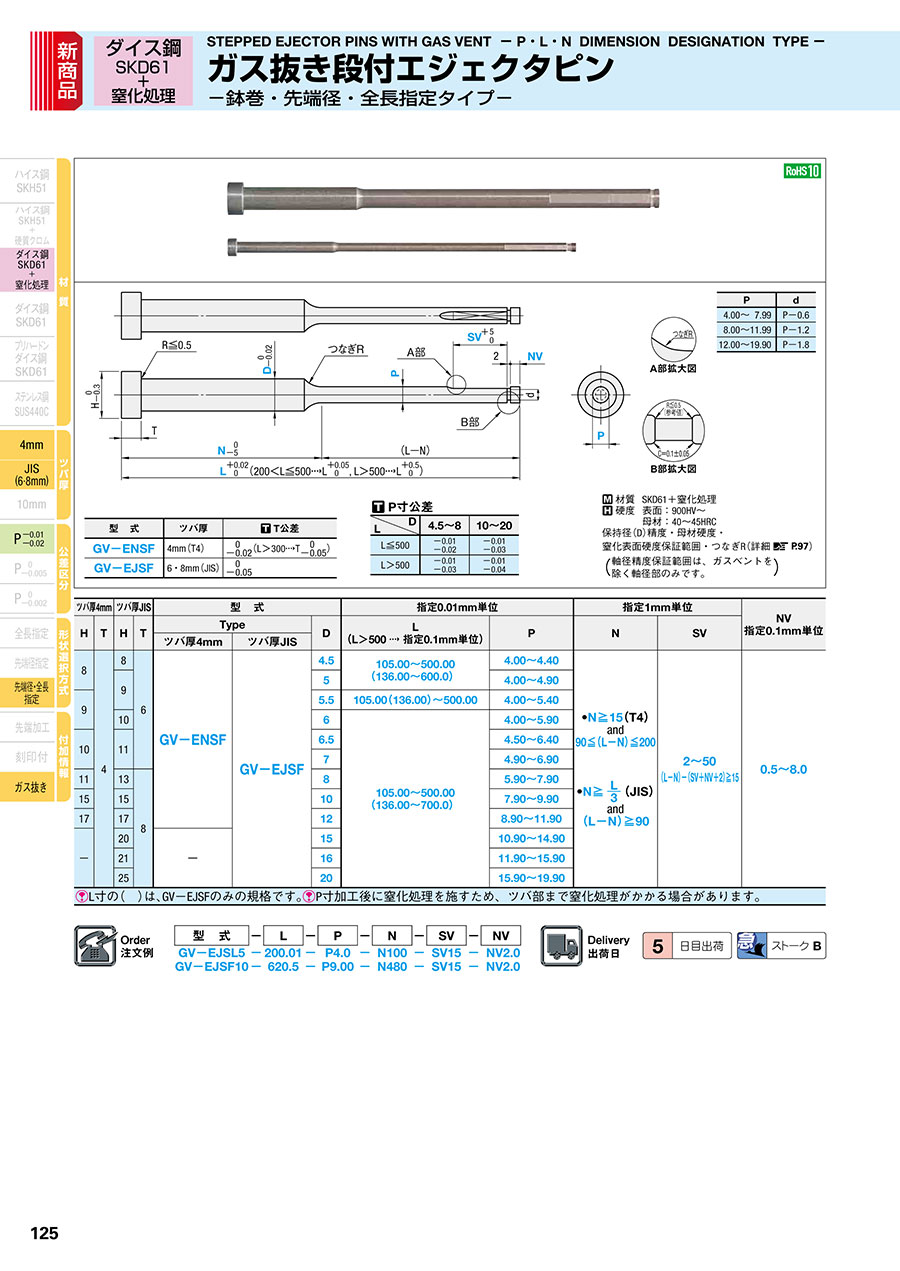

ガス抜き段付エジェクタピン -ダイス鋼SKD61+窒化処理/鉢巻/先端径・全長指定タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
ダイス鋼SKD61+窒化処理・鉢巻・先端径/全長指定タイプのガス抜き段付エジェ...
詳細情報を確認する未確定：候補が32型番あります。
外形図
軸径精度保証範囲・母材硬度保証範囲・つなぎR（詳細>>こちら）
A部拡大図
B部拡大図
| P | d |
| 4.00～ 7.99 | P－0.6 |
| 8.00～11.99 | P－1.2 |
| 12.00～19.90 | P－1.8 |
| 型 式 | ツバ厚 | [ T ]T公差 | |
| GV－ENSF | 4mm(T4) | 0 −0.02 | (L＞300→T 0－0.05) |
| GV－EJSF | 6・8mm(JIS) | 0 −0.05 | |
[ T ]P寸公差
| L\D | 4.5～8 | 10～20 |
| L≦500 | －0.01 －0.02 | －0.01 －0.03 |
| L＞500 | －0.01 －0.03 | －0.01 －0.04 |
[ M ]材質 SKD61＋窒化処理
[ H ]硬度 表面：900HV〜
母材：40〜45HRC
保持径（D）精度・母材硬度・
窒化表面硬度保証範囲・つなぎR（詳細>>こちら）
（軸径精度保証範囲は、ガスベントを除く軸径部のみです。）
[ H ]硬度 表面：900HV〜
母材：40〜45HRC
保持径（D）精度・母材硬度・
窒化表面硬度保証範囲・つなぎR（詳細>>こちら）
（軸径精度保証範囲は、ガスベントを除く軸径部のみです。）
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
ダイス鋼SKD61+窒化処理・鉢巻・先端径/全長指定タイプのガス抜き段付エジェクタピンです。
規格・納期
| ツバ厚4mm | ツバ厚JIS | 型 式 | 指定0.01mm単位 | 指定1mm単位 | NV 指定0.1mm単位 | ||||||
| H | T | H | T | Type | D | L (L＞500 → 指定0.1mm単位) | P | N | SV | ||
| ツバ厚4mm | ツバ厚JIS | ||||||||||
| 8 | 4 | 8 | 6 | GV－ENSF | GV－EJSF | 4.5 | 105.00～500.00 (136.00～600.0) | 4.00～4.40 | •N≧15(T4) and 90≦(L－N)≦200 •N≧L3 (JIS) and (L－N)≧90 | 2～50 (L－N)－(SV＋NV＋2)≧15 | 0.5～8.0 |
| 9 | 5 | 4.00～4.90 | |||||||||
| 9 | 5.5 | 105.00(136.00)～500.00 | 4.00～5.40 | ||||||||
| 10 | 6 | 105.00～500.00 (136.00～700.0) | 4.00～5.90 | ||||||||
| 10 | 11 | 6.5 | 4.50～6.40 | ||||||||
| 7 | 4.90～6.90 | ||||||||||
| 11 | 13 | 8 | 8 | 5.90～7.90 | |||||||
| 15 | 15 | 10 | 7.90～9.90 | ||||||||
| 17 | 17 | 12 | 8.90～11.90 | ||||||||
| － | 20 | － | 15 | 10.90～14.90 | |||||||
| 21 | 16 | 11.90～15.90 | |||||||||
| 25 | 20 | 15.90～19.90 | |||||||||
| [ ! ]L寸の( )は、GV－EJSFのみの規格です。[ ! ]P寸加工後に窒化処理を施すため、ツバ部まで窒化処理がかかる場合があります。 | |||||||||||
注文例
| 型 式 | － | L | － | P | － | N | － | SV | － | NV |
| GV－EJSL5 | － | 200.01 | － | P4.0 | － | N100 | － | SV15 | － | NV2.0 |
| GV－EJSF10 | － | 620.5 | － | P9.00 | － | N480 | － | SV15 | － | NV2.0 |
出荷日
| 5 | 日目出荷 |
| 急 | ストークB |
追加工
| 型 式 | － | L | － | P | － | N | － | SV | － | NV | － | (KC・WKC…etc.) |
| GW－EJSL5 | － | 200.01 | － | P4.0 | － | N100 | － | SV15 | － | NV2.0 | － | PCC4.97 |
ツバカット加工の 指定単位について (1)ツバカット加工を保持径に合わせて指定する時 指定単位 (2)ツバカット加工を自由に指定する時 指定単位 0.1mm |
| 追加工 | 記号 | 詳細 | |
 | KC | 1面ツバカット D/2≦KC＜H/2 | |
 | WKC | 2面ツバカット D/2≦WKC＜H/2 | |
 | KAC KBC | 寸法違いツバカット D/2≦KAC＜H/2 KBC＝指定0.1mm単位のみ KAC＜KBC＜H/2 | |
 | RKC | 2面(直角)ツバカット D/2≦RKC＜H/2 | |
 | DKC | 3面ツバカット D/2≦DKC＜H/2 | |
 | SKC | 4面ツバカット D/2≦SKC＜H/2 | |
 | KGC | 2面ツバカット(角度) D/2≦KGC＜H/2 AG＝指定1°単位 0＜AG＜360 | |
 | KTC | 3面ツバカット 120°振分け D/2≦KTC＜H/2 | |
| 追加工 | 記号 | 詳細 | |||||||||||
 | HC | ツバ径変更 HC＝指定0.1mm単位 [ ! ]D＋1≦HC＜H | |||||||||||
 | TC | ツバ厚変更 TC＝指定0.1mm単位[ ! ]T/2≦TC＜T (L,N寸は指定寸法通り) [ ! ]T−TC≦Lmax.−L | |||||||||||
 | NC | ノック穴加工 [ ! ]H≧4に適用 [ NG ]NHC・NHN以外の併用不可 |
| ||||||||||
 | NCW | ノック穴＋スプリングピン打込加工 [ ! ]H≧4に適用 [ NG ]NHC・NHN以外の併用不可 |
| ||||||||||
 | NCS | ノック穴＋スプリングピン打込加工 [ ! ]H≧4に適用 [ NG ]NHC・NHN以外の併用不可 |
| ||||||||||
 | NHC | ツバ裏部ナンバリング 指定範囲・指定方法は>>こちら [ NG ]SKC併用不可 | |||||||||||
 | NHN | ツバ裏部ナンバリング(自動連番) 指定範囲・指定方法は>>こちら [ NG ]SKC併用不可 | |||||||||||
 | MC | ツバ裏抜きタップ加工 [ ! ]GV－EJSFのD≧8,H≧13, |
| ||||||||||
 | PCC | 先端軸径公差変更 [ ! ]P－0.01－0.02の場合、P－0.08≦PCC＜P－0.02 P 0－0.005の場合、P－0.08≦PCC＜P PCC＝指定0.01mm | |||||||||||
追加工詳細>>こちら
